GEBRUIKSAANWIJZING Cast Panel Pack Chauvet

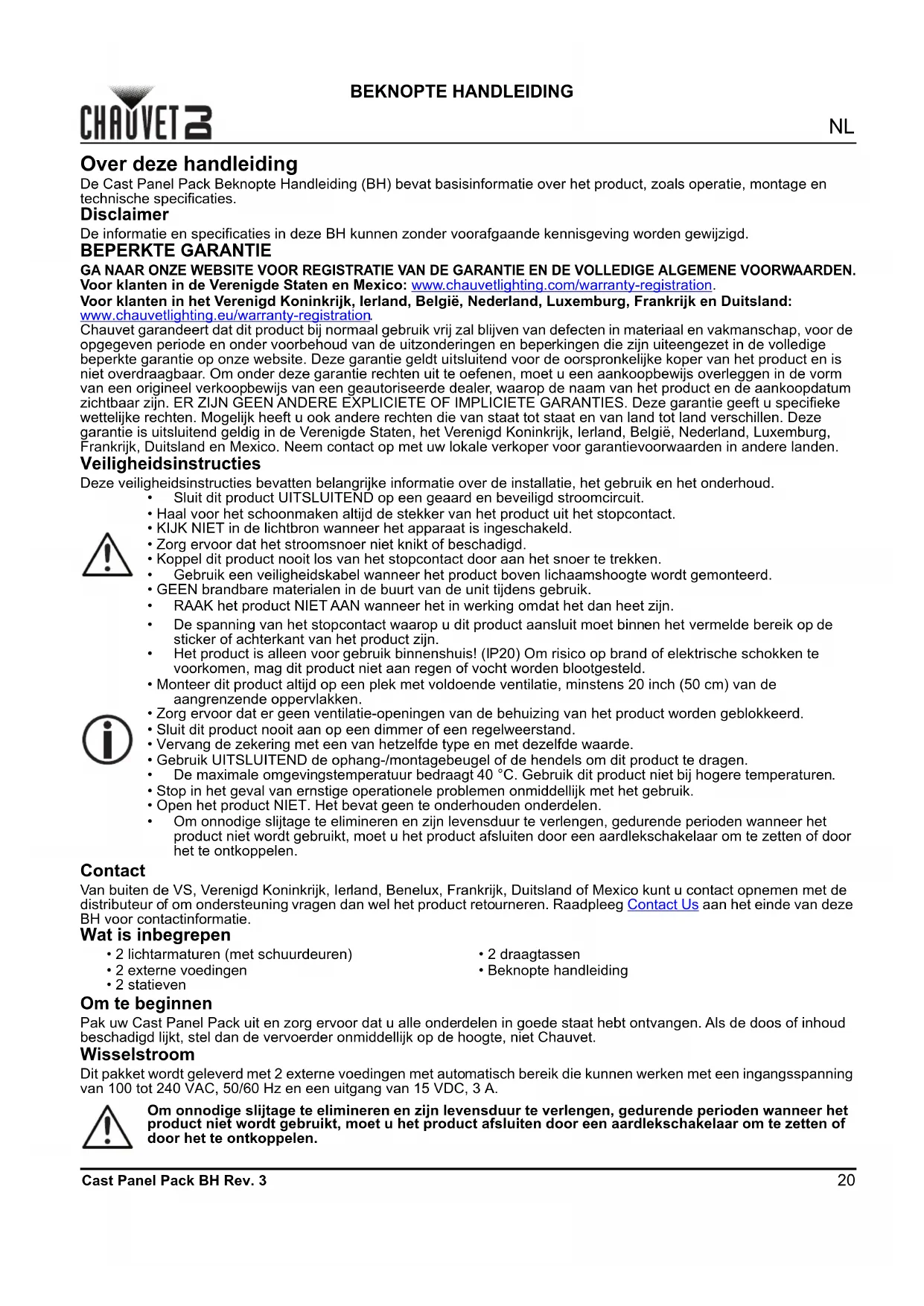

Cast Panel Pack BH Rev. 3 BEKNOPTE HANDLEIDING Over deze handleiding De Cast Panel Pack Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals operatie, montage en technische specificaties. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie. Wat is inbegrepen Om te beginnen Pak uw Cast Panel Pack uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet. Wisselstroom Dit pakket wordt geleverd met 2 externe voedingen met automatisch bereik die kunnen werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz en een uitgang van 15 VDC, 3 A.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Haal voor het schoonmaken altijd de stekker van het product uit het stopcontact.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

• Sluit dit product nooit aan op een dimmer of een regelweerstand.

• Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

• Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• 2 lichtarmaturen (met schuurdeuren)

• Beknopte handleiding Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.21

BEKNOPTE HANDLEIDING Cast Panel Pack BH Rev. 3 Gelijkstroom Dit product is compatibel met accu's uit de Sony NP-F-serie. Product Overview Beschrijving bedieningspaneel IRC-6-besturing De Cast Panel is compatibel met de IRC-6 afstandsbediening van Chauvet: Schakelaar/Knop Functie Mode schakelaar Links: aanpasbare meng (knoppen 1 en 2) ,Rechts: vooraf ingestelde kleurtemperatuur (knop 3) Knop 1 Warm wit (alleen aangepaste mengmodus) Knop 2 Koel wit (alleen aangepaste mengmodus) Knop 3 Vooraf ingestelde kleurtemperatuur, laag naar hoog (alleen vooraf ingestelde kleurtemperatuurmodus) Stroom-schakelaar Links: stroom vanuit de accu, Midden: uit, Rechts: stroom vanuit het lichtnet Schakelt LED-lampjes uit/aan Verlaagt de stroboscoopfrequentie, dimmer of kleurwaarde Schakelt IRC-functie uit, schakelt bedieningsknoppen op product in 2700K wit Activeert/deactiveert stroboscoop (Gebruik <+> en <-> om de snelheid in te stellen) 3200K wit Selecteert dimmerregeling (Gebruik <+> en <-> om de waarde in te stellen) 4000K wit Maakt handmatige kleurcontrole mogelijk (<A> en <W>) 5600K wit Selecteert warmwitte LED-bediening (Gebruik <+> en <-> om de waarde in te stellen) 6000K wit Selecteert koelwitte LED-bediening (Gebruik <+> en <-> om de waarde in te stellen) 7000K wit Verhoogt de stroboscoopfrequentie, dimmer of kleurwaarde 8000K wit : Geen functie met de Cast Panel Batterijsleuf (x2) Schuurdeur LED-indicator Mode schakelaar Knop 1 Knop 2 Knop 3 Stroomschakelaar Gelijkstroominvoer BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0

Cast Panel Pack BH Rev. 3 BEKNOPTE HANDLEIDING Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Montagediagram Technische Specificaties Afmetingen en Gewicht Let op: Afmetingen in inches zijn afgerond. Vermogen Lichtbron Fotometrische Thermaal Ordering Lengte Breedte Hoogte Cast Panel Gewicht 238 mm (9,4 inch) 218 mm (8,6 inch) 48 mm (1,9 inch) 1,6 kg (3,4 lb) Statiefhoogte Breedte statiefpoot Statiefgewicht Laad capaciteit 0,9 tot 1,9 m (2 tot 6 voet) 0,9 m (3 voet) 1,3 kg (2,8 lb) 3 kg (6,6 lb) Parameter Cast Panel Externe voeding Type Voeding Vaste Schakelend Bereik 15 VDC, 3 A 100–240 V, 50/60 Hz Voltage Selectie Vaste Automatisch wisselend bereik Parameter 120 V, 60 Hz 230 V, 50 Hz Consumptie 62 W 59 W Bedrijfsstroom 0,8 A 0,54 A Type Kleur Aantal Vermogen Stroomsterkte Levensduur LED Warm wit 96 40 W totaal 6,5 A 50.000 uur LED Koel wit 96 Filter Stralingshoek Veldhoek Verlichting @ 2 m Geen filter 50° 114° 1.014 lux Met filter 90° 151° 439 lux Maximum Externe. Temp. Koeling 40 °C (104 °F) Convectie Product Naam Item Code UPC Nummer Cast Panel Pack 07031831 781462221799 Statiefbevestigingsknop Pootstelknop Hoogte-instelknopMulti-Language
