MANUALE UTENTE Cast Panel Pack Chauvet

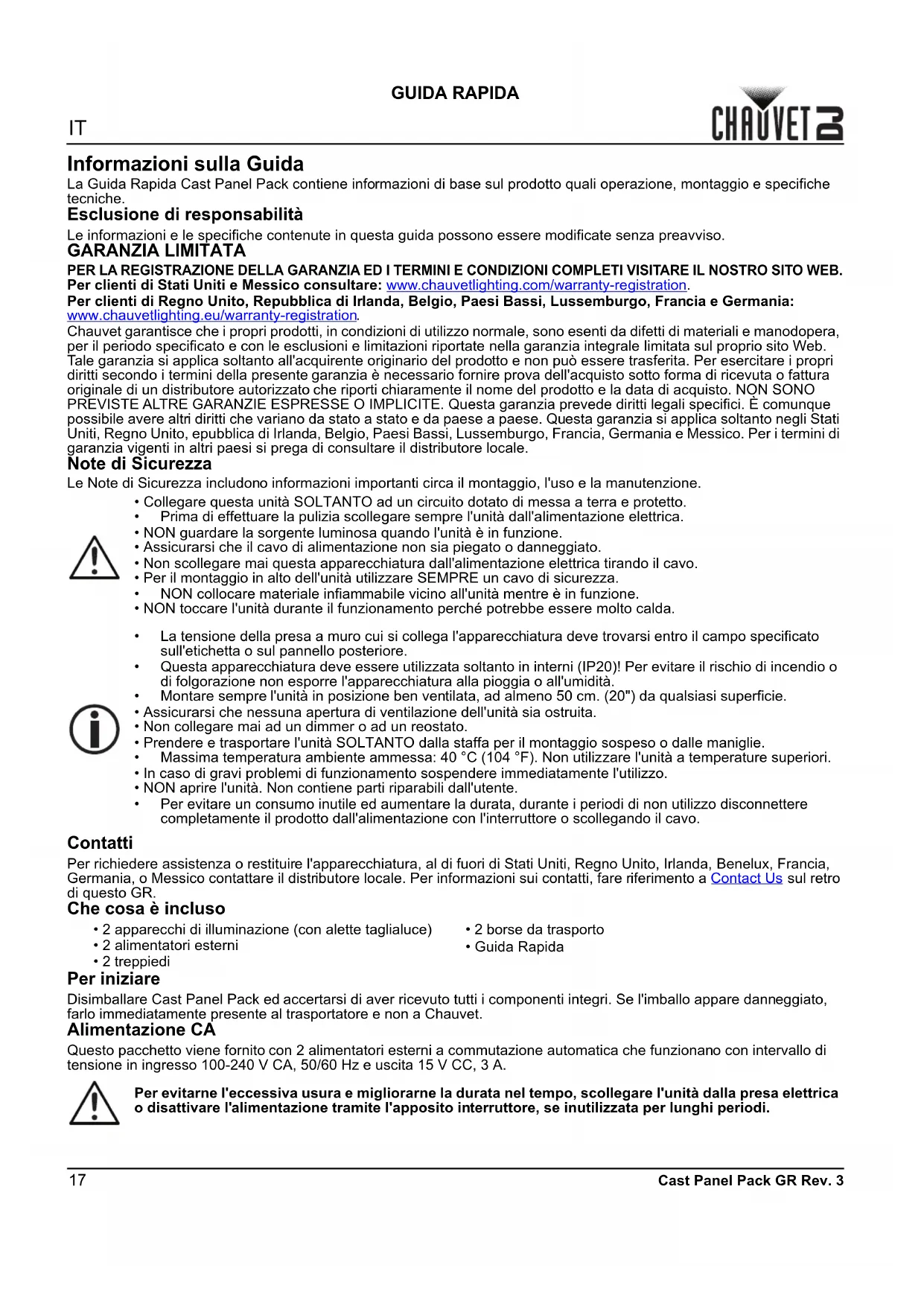

GUIDA RAPIDA Cast Panel Pack GR Rev. 3 Informazioni sulla Guida La Guida Rapida Cast Panel Pack contiene informazioni di base sul prodotto quali operazione, montaggio e specifiche tecniche. Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. GARANZIA LIMITATA PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration. Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR. Che cosa è incluso Per iniziare Disimballare Cast Panel Pack ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet. Alimentazione CA Questo pacchetto viene fornito con 2 alimentatori esterni a commutazione automatica che funzionano con intervallo di tensione in ingresso 100-240 V CA, 50/60 Hz e uscita 15 V CC, 3 A.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Prima di effettuare la pulizia scollegare sempre l'unità dall'alimentazione elettrica.

• NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

• 2 apparecchi di illuminazione (con alette taglialuce)

• 2 borse da trasporto

• Guida Rapida Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.IT

Cast Panel Pack GR Rev. 3 GUIDA RAPIDA Alimentazione CC Il prodotto è compatibile con batterie Sony serie NP-F. Informazioni generali del prodotto Descrizione del pannello di controllo Controllo IRC-6 Cast Panel è compatibile con il telecomando IRC-6 di Chauvet: Interruttore/Manopola Funzione Interruttore di modalità Sinistra: miscelazione personalizzata (manopole 1 e 2), Destra: temperatura colore (manopola 3) Manopola 1 Bianco caldo (solo modalità miscelazione personalizzata) Manopola 2 Bianco freddo (solo modalità miscelazione personalizzata) Manopola 3 Temperatura colore preimpostata, da bassa ad alta (solo modalità temperatura colore preimpostata) Interruttore di alimentazione Sinistra: alimentazione a batteria, Centro: spento, Destra: alimentazione di rete Disattiva/attiva i LED Diminuisce la velocità dello strobo, il dimmer o il valore del colore Disabilita la funzione IRC, abilita le manopole di controllo sul prodotto 2700K bianco Attiva/disattiva strobo (Usa <+> e <-> per impostare la velocità) 3200K bianco Seleziona il controllo dimmer (Usa <+> e <-> per impostare il valore) 4000K bianco Abilita il controllo manuale del colore (<A> e <W>) 5600K bianco Seleziona il controllo LED bianco caldo (Usa <+> e <-> per impostare il valore) 6000K bianco Seleziona il controllo LED bianco freddo (Usa <+> e <-> per impostare il valore) 7000K bianco Aumenta la velocità dello strobo, il dimmer o il valore del colore 8000K bianco : Nessuna funzione con Cast Panel Indicatore LED Interruttore di modalità Manopola 1 Manopola 2 Manopola 3 Interruttore di alimentazione Ingresso alimentazione CC Slot per batteria (x2) Aletta taglialuce BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0

GUIDA RAPIDA Cast Panel Pack GR Rev. 3 Montaggio Prima di montare questo prodotto, leggere le Note di Sicurezza. Schema di montaggio Specifiche Tecniche Dimensioni e Peso Nota: Le dimensioni in pollici sono state arrotondate. Alimentazione Sorgente Luminosa Fotometrici Termico Ordinazione Lunghezza Larghezza Altezza Peso della Cast Panel 238 mm (9,4 po) 218 mm (8,6 po) 48 mm (1,9 po) 1,6 kg (3,4 lb) Altezza del treppiedi Larghezza della gamba del treppiedi Peso della treppiedi Capacità di carico 0,9 a 1,9 m (2 a 6 pi) 0,9 m (3 pi) 1,3 kg (2,8 lb) 3 kg (6,6 lb) Parametro Cast Panel Alimentazione esterna Tipo di alimentazione elettrica Fisso Commutazione Gamma 15 VCC, 3 A 100–240 VCA, 50/60 Hz Selezione tensione Fisso Commutazione automatica Parametro 120 V, 60 Hz 230 V, 50 Hz Consumo 62 W 59 W Corrente di funzionamento 0.8 A 0.54 A Tipo Color Quantità Alimentazione Corrente Durata Nominale LED Bianco caldo 96 40 W totali 6,5 A 50.000 ore LED Bianco freddo 96 Filtro Angolo a fascio Angolo di campo Illuminamento a 2 m Senza Filtro 50° 114° 1.014 lux Con filtro 90° 151° 439 lux Temp. esterna massima Raffreddamento 40 °C (104 °F) Convezione Nome prodotto Codice articolo Numero UPC Cast Panel Pack 07031831 781462221799 Manopola di montaggio del treppiedi Manopola di regolazione della gamba Manopola di regolazione altezzaNL
