BEDIENUNGSANLEITUNG Cast Panel Pack Chauvet

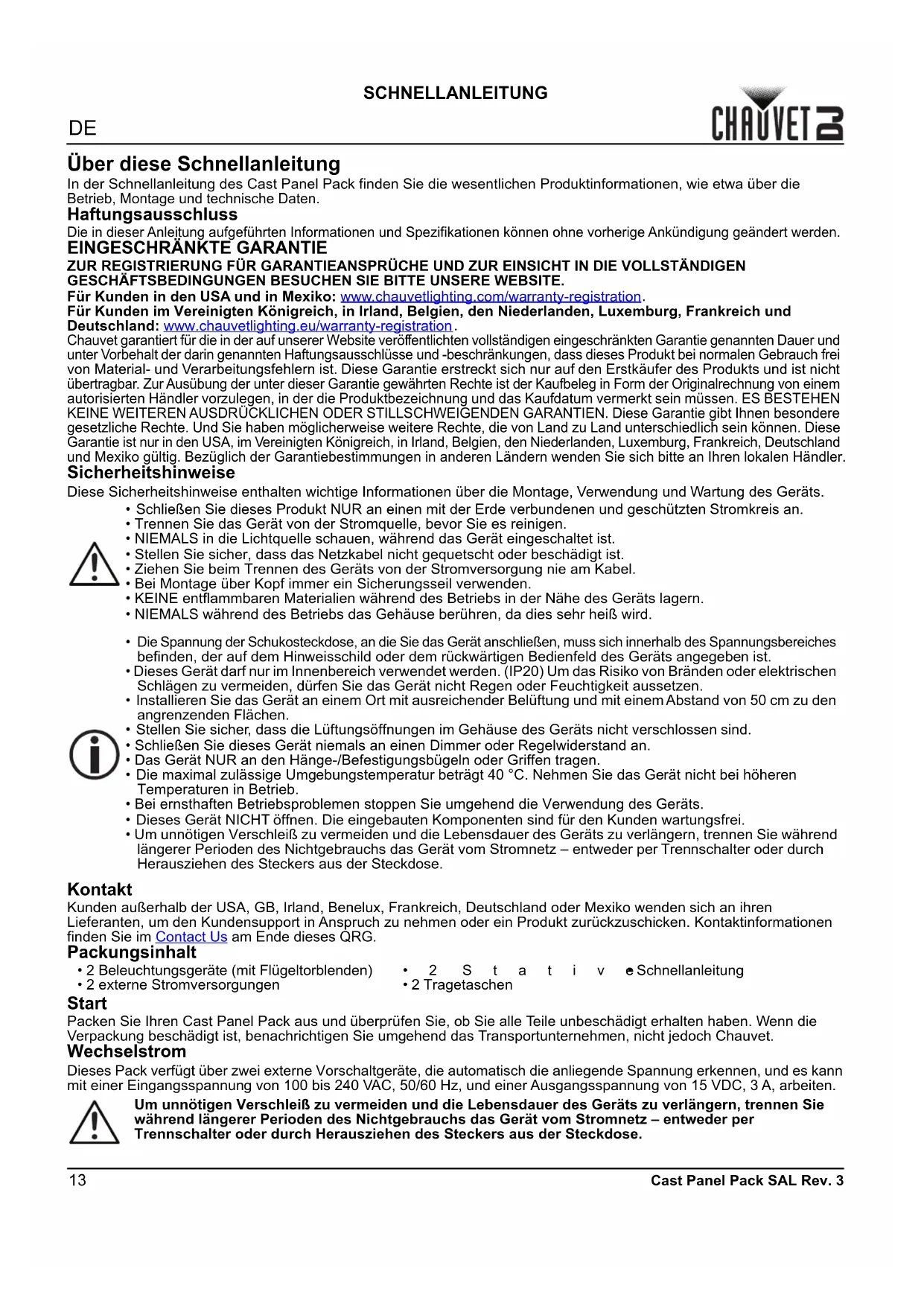

SCHNELLANLEITUNG Cast Panel Pack SAL Rev. 3 Über diese Schnellanleitung In der Schnellanleitung des Cast Panel Pack finden Sie die wesentlichen Produktinformationen, wie etwa über die Betrieb, Montage und technische Daten. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts. Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG. Packungsinhalt Start Packen Sie Ihren Cast Panel Pack aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Wechselstrom Dieses Pack verfügt über zwei externe Vorschaltgeräte, die automatisch die anliegende Spannung erkennen, und es kann mit einer Eingangsspannung von 100 bis 240 VAC, 50/60 Hz, und einer Ausgangsspannung von 15 VDC, 3 A, arbeiten.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

• 2 Beleuchtungsgeräte (mit Flügeltorblenden)

• Schnellanleitung Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.DE

Cast Panel Pack SAL Rev. 3 SCHNELLANLEITUNG Gleichstrom Dieses Produkt ist mit den Batterien der NP-F-Serie von Sony kompatibel. Product Overview Beschreibung des Bedienfeldes IRC-6-Steuerung Der Cast Panel ist kompatibel mit der Infrarot-Fernbedienung (IRC-6) von Chauvet: Schalter/Knopf Funktion Modusschalter Links: benutzerspezifische Mischung (Knöpfe 1 und 2), Rechts: voreingestellte Farbtemperatur (Knopf 3) Knopf 1 Warmweiß (nur Modus für benutzerspezifische Mischung) Knopf 2 Kaltweiß (nur Modus für benutzerspezifische Mischung) Knopf 3 Voreingestellte Farbtemperatur, niedrig bis hoch (nur Modus für voreingestellte Farbtemperatur) StromschalterLinks: Stromversorgung von Batterie, Mitte: Aus, Rechts: Stromversorgung vom Stromnetz Turns LEDs off/on Verringert die Blitzrate, den Dimmer oder den Farbwert Deaktiviert die IRC-Funktion und aktiviert die Bedienknöpfe am Produkt 2700K weiß Aktiviert/deaktiviert Stroboskop (Verwenden Sie

, um die Geschwindigkeit einzustellen) 3200K weiß Wählt die Dimmersteuerung (Verwenden Sie

, um den Wert einzustellen) 4000K weiß Aktiviert die manuelle Farbsteuerung (<A> und <W>) 5600K weiß Wählt die warmweiße LED-Steuerung aus (Verwenden Sie

, um den Wert einzustellen) 6000K weiß Wählt die kühlweiße LED-Steuerung aus (Verwenden Sie

, um den Wert einzustellen) 7000K weiß Erhöht die Blitzrate, den Dimmer oder den Farbwert 8000K weiß : Keine Funktion mit der Cast Panel Akkufach (x2) Flügeltorblend LED-Anzeige Modusschalter Knopf 1 Knopf 2 Knopf 3 Stromschalter Gleichstromeingang BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0

SCHNELLANLEITUNG Cast Panel Pack SAL Rev. 3 Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montageansicht Befestigungsknopf des Stativs Einstellknopf für Bein HöheneinstellknopfDE

Cast Panel Pack SAL Rev. 3 SCHNELLANLEITUNG Technische Daten Abmessungen und Gewicht Hinweis: Abmessungen in Zoll sind gerundet. Leistungsaufnahme Leuchtquelle Lichttechnik Wärmeentwicklung Bestellung Länge Breite Höhe Gewicht des Cast Panel 238 mm (9,4 Zoll) 218 mm (8,6 Zoll) 48 mm (1,9 Zoll) 1,6 kg (3,4 lb) Stativhöhe Beinbreite des Stativs Gewicht des Stativs Tragfähigkeit 0,9 bis 1,9 m (2 bis 6 Fuß) 0,9 m (3 Fuß) 1,3 kg (2,8 lb) 3 kg (6,6 lb) Parameter Cast Panel Externe Stromversorgung Netzteiltyp Fest Schaltend Bereich 15 VDC, 3 A 100–240 V, 50/60 Hz Spannungsschalter Fest Autom. Spann.-Erkennung Parameter 120 V, 60 Hz 230 V, 50 Hz Stromverbrauch 62 W 59 W Betriebsstromstärke 0,8 A 0,54 A Typ Farbe Menge Leistungsaufnahme Strom Dauer LED Warmweiß 96 Insgesamt 40 W 6,5 A 50.000 Stunden LED Kaltweiß 96 Filter Abstrahlwinkel Feldwinkel Beleuchtungsstärke bei 2 m Kein Filter 50° 114° 1.014 lux Mit Filter 90° 151° 439 lux Max. externe Temp. Kühlung 40 °C (104 °F) Konvektion Produktbezeichnung Artikelcode UPC-Nummer Cast Panel Pack 07031831 78146222179917
