Produkttyp	Tragbare LED-Verfolgungsleuchte
Marke	Chauvet
Modell	LED Followspot 120ST
Kategorie	Lampe
Stromversorgung	100-240 VAC, 50/60 Hz (Universalnetzteil)
Lampentyp	Mehrfarbige LED (Kaltweiß, Warmweiß, Gelb, Violett, Grün, Rot, Hellblau, Orange)
Steuerung	DMX (3 Kanäle) und manuell (Tasten am Bedienfeld)
Funktionen	Sanftes Dimmen, elektronischer Stroboskopeffekt, Farbauswahl, Master/Slave-Modus
DMX-Konnektivität	DMX-Ein-/Ausgang
DMX-Adresse	Einstellbar von 001 bis 512
Enthalten	Scheinwerfer, Stativ, Netzkabel, Referenzhandbuch, Garantiekarte
Sicherheit	Innenanwendung (IP20), Montage mit Sicherungsseil, nicht in die Lichtquelle blicken, Mindestabstand 50 cm zu Oberflächen, nicht mit Dimmer/Regler verwenden
Max. Umgebungstemperatur	40 °C (104 °F)
Wartung	Vor der Reinigung Netzstecker ziehen; Sicherung durch eine gleichen Typs und gleicher Stromstärke ersetzen
Sicherung	Ersatz durch äquivalente Sicherung (siehe Etikett)
Anwendung	Shows, Veranstaltungen, temporäre Installationen

Häufig gestellte Fragen - LED Followspot 120ST Chauvet

Wie stelle ich die DMX-Adresse am LED Followspot 120ST ein?

Drücken Sie die Taste Menu, bis 'DMX-Adresse' angezeigt wird. Verwenden Sie die Tasten + und -, um eine Adresse zwischen 001 und 512 auszuwählen. Bestätigen Sie mit der Taste Enter.

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Netz. Lösen Sie mit einem flachen Schraubendreher den Sicherungshalter, entfernen Sie die alte Sicherung und ersetzen Sie sie durch eine Sicherung des gleichen Typs und der gleichen Stromstärke. Setzen Sie den Sicherungshalter wieder ein.

Kann ich den Scheinwerfer im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich (IP20) ausgelegt. Setzen Sie es nicht Regen oder Feuchtigkeit aus.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.

Was ist die maximale Projektionsentfernung?

Die Projektionsentfernung hängt vom Abstrahlwinkel und der gewünschten Intensität ab. Konsultieren Sie das Benutzerhandbuch für detaillierte Spezifikationen.

Wie wechsle ich in den manuellen Modus?

Drücken Sie die Taste Menu und navigieren Sie zur Option 'Manueller Modus' (angezeigt als 'NAn'). Bestätigen Sie mit Enter, um in den manuellen Modus zu wechseln.

Was tun, wenn der Scheinwerfer nicht angeht?

Überprüfen Sie die Stromversorgung und die Sicherung. Stellen Sie sicher, dass der Ein-/Ausschalter auf 'ON' steht. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Support.

Wie verwende ich den Master/Slave-Modus?

Verbinden Sie mehrere Scheinwerfer in Reihe über DMX. Konfigurieren Sie den ersten als Master im manuellen Modus und die folgenden als Slave (DMX-Adresse auf einen bestimmten Kanal eingestellt). Beachten Sie das Handbuch.

Welche Farben sind verfügbar?

Das Gerät bietet acht Farben: Kaltweiß, Warmweiß, Gelb, Violett, Grün, Rot, Hellblau und Orange, auswählbar über Fernbedienung oder DMX.

Wie befestige ich den Scheinwerfer an einem Truss?

Verwenden Sie die mitgelieferte Aufhängevorrichtung und einen Befestigungsclip (wie den CLP-15 von Chauvet). Befestigen Sie immer ein Sicherungsseil. Überprüfen Sie bei festen Installationen regelmäßig die Befestigungspunkte.

BEDIENUNGSANLEITUNG LED Followspot 120ST Chauvet

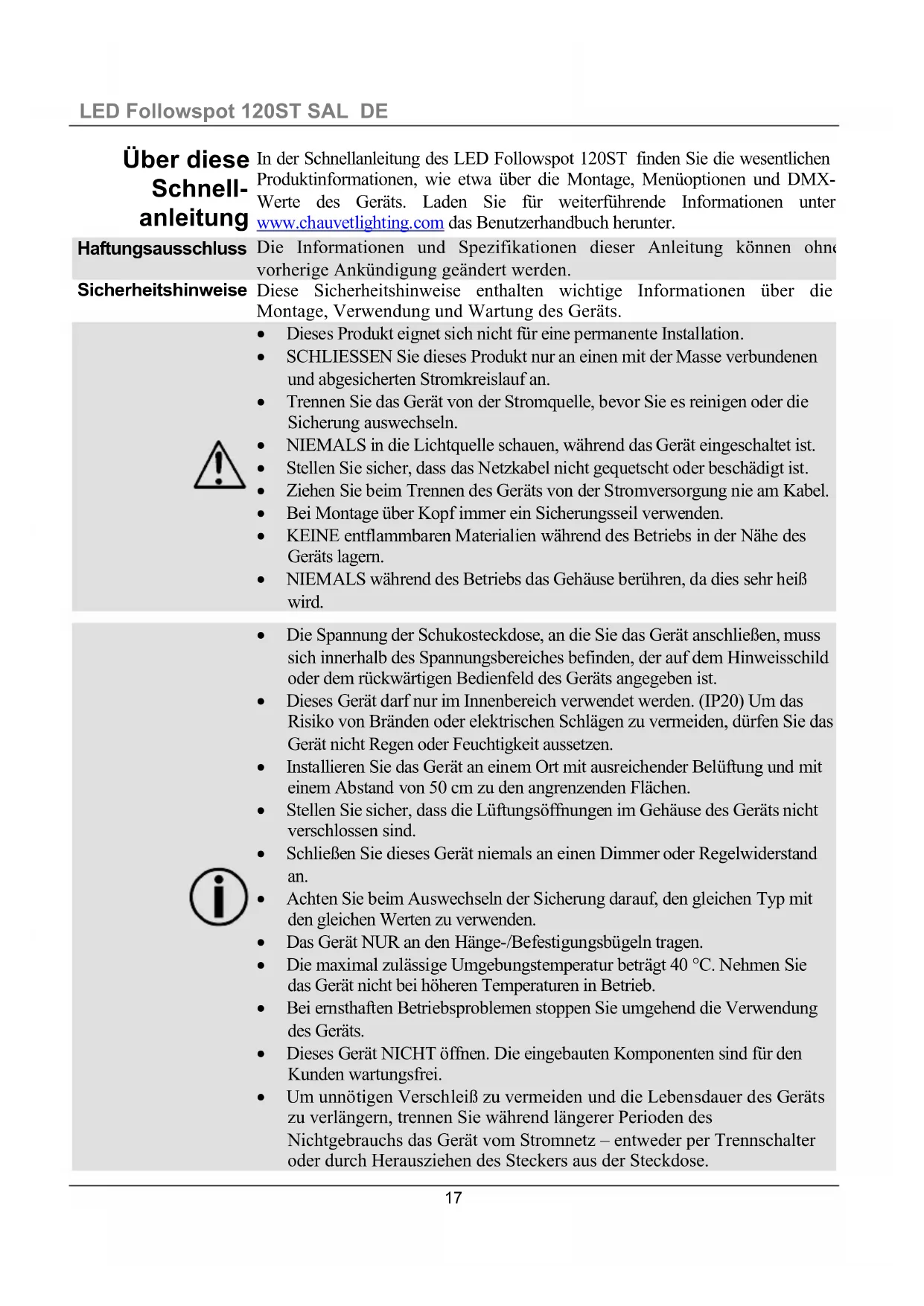

Über diese Schnell- anleitung

In der Schnellanleitung des LED Followspot 120ST finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.
• SCHLIESSEN Sie dieses Produkt nur an einen mit der Masse verbundenen und abgesicherten Stromkreislauf an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
  • NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.
• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
  • Das Gerät NUR an den Hänge-/Befestigungsbügeln tragen.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundendienst in Anspruch zu nehmen oder ein Gerät zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com.

Packungsinhalt

• LED Followspot 120ST
- Netzkabel
- Stativ

• Garantiekarte
• Schnellanleitung

Start Packen Sie Ihr LED Followspot 120ST aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Beschreibung

Der LED Followspot 120ST ist eine portable LED-Leuchte, die mit wahlweise DMX- oder manueller Steuerung eine Reihe von Beleuchtungsoptionen abdeckt. Extrem sanfte LED-Dimmung und eine außergewöhnlich hohe Blitzfrequenz sind das i-Tüpfelchen für Ihre Show.

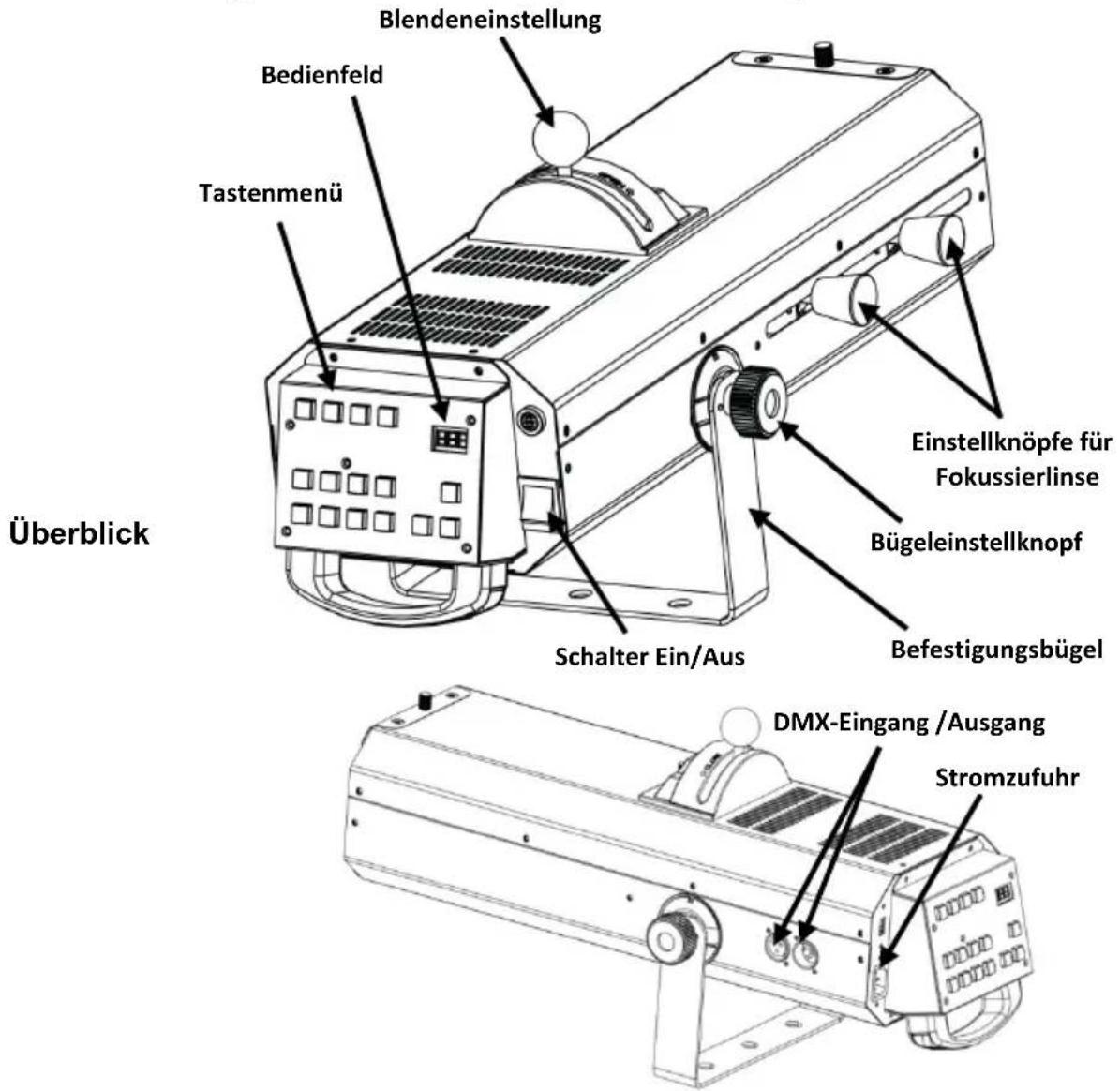

Blendeneinstellung Bedienfeld Tastenmenü Überblick Einstellknöpfe für Fokussierlinse Bügeleinstellknopf Schalter Ein/Aus Befestigungsbügel DMX-Eingang /Ausgang Stromzufuhr

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mithilfe eines Flachkopfschraubendrehers lockern Sie den Sicherungshalter und ziehen ihn gerade heraus.
3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch und in der Bedienungsanleitung entnehmen.

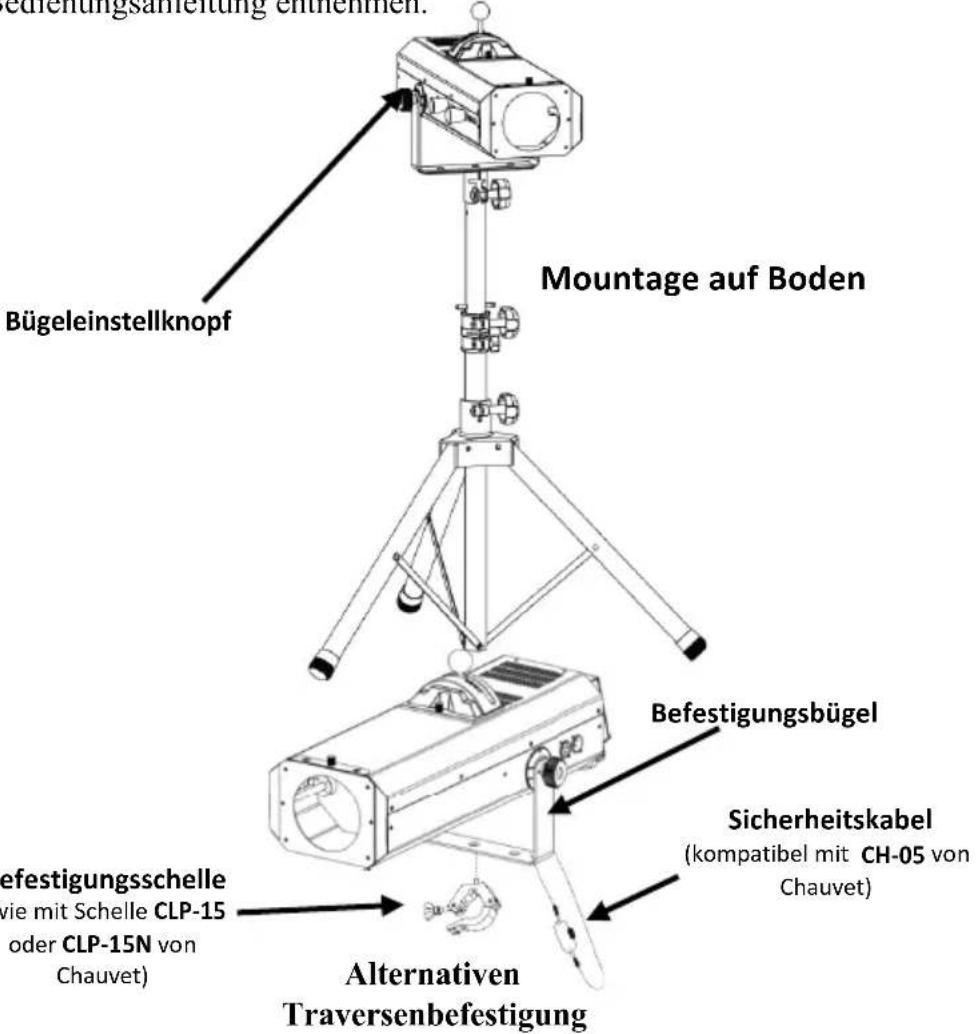

Montageansicht

Bügeleinstellknopf Mountage auf Boden Befestigungsschelle wie mit Schelle CLP-15 oder CLP-15N von Chauvet) Alternativen Traversenbefestigung Befestigungsbügel Sicherheitskabel (kompatibel mit CH-05 von Chauvet)

Die alternative Traversenbefestigung wird nur bei statischen Installationen empfohlen. Stellen Sie sicher, dass bei Verwendung der alternativen Traversenbefestigung die Befestigungspunkte in regelmäßigen Abständen kontrolliert und gesichert werden, insbesondere bei der Neuausrichtung des LED Followspot 120ST.

Programmierung Details zur Programmierung dieses Geräts finden Sie in der Bedienungsanleitung dieses Produkts.

Beschreibung des Bedienfeldes Lesen	Taste	Funktion
		Schaltet den Strom ein und aus
		Öffnet den Dimmer bis zu einem Maximum von 100% (Prozentsatz wird durch Halten erhöht)
		Schließt den Dimmer bis zu einem Minimum von 0 (Prozentsatz wird durch Halten verringert)
		Schaltet die LED ein (Standardeinstellung)
		Schaltet LED aus
		Die Farbe Orange wird projiziert
		Die Farbe Kobaltblau wird projiziert
		Die Farbe Rot wird projiziert
		Die Farbe Grün wird projiziert
		Die Farbe Magentarot wird projiziert
		Die Farbe Gelb wird projiziert
		Die Farbe warm weiß wird projiziert
		Die Farbe kühle weiß wird projiziert
		Damit wählen Sie den manuellen oder DMX-Modus aus
		Im DMX-Modus bewegen Sie sich damit entlang der Kanalnummern nach oben
		Im DMX-Modus bewegen Sie sich damit entlang der Kanalnummern nach unten

Menüoptionen

Hauptebene	Programmierebenen		Beschreibung
Manueller Modus	NAn		Wählt manuellen Modus
DMX-Adresse	001	001–512	Stellt die DMX-Startadresse ein

DMX-Verbindung Der LED Followspot 120ST kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Reihenschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräfts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter.

Startadresse Um einen vollständigen Zugang zu allen Kanälen in jedem DMX- Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 510.

Master/Slave-Schaltung Der LED Followspot 120ST verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und den Konfiguration dieses Geräts für den Betrieb im Master/Slave- Modus finden Sie im Benutzerhandbuch.

DMX-Werte

3 Kanäle	Kanal	Funktion	Wert	Prozent/Einstellung
	1	Dimmer	000 ⇔ 255	0–100%
	2 Farbe		000 ⇔ 031	Kühle weiße
			032 ⇔ 063	Warm weiß
			064 ⇔ 095	Gelb
			096 ⇔ 127	Lila
			128 ⇔ 159	Grün
			160 ⇔ 191	Rot
			192 ⇔ 223	Hellblau
			224 ⇔ 255	Orange
	3 Strobe		000 ⇔ 003	Kein Funktion
			004 ⇔ 007	Offen
			008 ⇔ 215	Strobe, langsam bis schnell
			216 ⇔ 255	Offen
