Producttype	Draagbare LED-volgspot
Merk	Chauvet
Model	LED Followspot 120ST
Categorie	Lamp
Voeding	100-240 VAC, 50/60 Hz (universele voeding)
Lamptype	Multicolor LED (koel wit, warm wit, geel, violet, groen, rood, cyaan, oranje)
Besturing	DMX (3 kanalen) en handmatig (knoppen op paneel)
Functies	Vloeiende dimming, elektronische stroboscoop, kleurselectie, master/slave-modus
DMX-connectiviteit	DMX in/uit
DMX-adres	Instelbaar van 001 tot 512
Inbegrepen	Projector, statief, stroomkabel, referentiehandleiding, garantiekaart
Veiligheid	Gebruik binnenshuis (IP20), montage met veiligheidskabel, niet in de lichtbron kijken, minimale afstand 50 cm tot oppervlakken, niet gebruiken met dimmer/rheostaat
Maximale omgevingstemperatuur	40 °C (104 °F)
Onderhoud	Loskoppelen voor reiniging; vervang de zekering door een van hetzelfde type en vermogen
Zekering	Vervangen door gelijkwaardige zekering (zie label)
Gebruik	Shows, evenementen, tijdelijke installaties

Veelgestelde vragen - LED Followspot 120ST Chauvet

Hoe stel ik het DMX-adres in op de LED Followspot 120ST?

Druk op de Menu-knop tot 'DMX-adres' verschijnt. Gebruik de + en - knoppen om een adres tussen 001 en 512 te selecteren. Bevestig met de Enter-knop.

Hoe vervang ik de zekering?

Koppel het apparaat los. Gebruik een platte schroevendraaier om de zekeringhouder los te maken, verwijder de oude zekering en vervang deze door een zekering van hetzelfde type en vermogen. Plaats de zekeringhouder terug.

Kan ik de projector buiten gebruiken?

Nee, het apparaat is ontworpen voor uitsluitend gebruik binnenshuis (IP20). Stel het niet bloot aan regen of vocht.

Hoe reinig ik het apparaat?

Koppel het apparaat altijd los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen vloeibare of schurende schoonmaakmiddelen.

Wat is de maximale projectieafstand?

De projectieafstand hangt af van de bundelhoek en de gewenste intensiteit. Raadpleeg de gebruikshandleiding voor gedetailleerde specificaties.

Hoe schakel ik naar handmatige modus?

Druk op de Menu-knop en navigeer naar de optie 'Handmatige modus' (weergegeven als 'NAn'). Bevestig met Enter om naar handmatige modus te schakelen.

Wat moet ik doen als de projector niet inschakelt?

Controleer de stroomaansluiting en de zekering. Zorg ervoor dat de aan/uit-schakelaar op 'ON' staat. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Hoe gebruik ik de master/slave-modus?

Verbind meerdere projectoren in serie via DMX. Stel de eerste in als master in handmatige modus, en de volgende in slave-modus (DMX-adres ingesteld op een specifiek kanaal). Raadpleeg de handleiding.

Welke kleuren zijn beschikbaar?

Het apparaat biedt acht kleuren: koel wit, warm wit, geel, violet, groen, rood, cyaan en oranje, te selecteren via de afstandsbediening of DMX.

Hoe bevestig ik de projector aan een truss?

Gebruik de meegeleverde ophangbeugel en een bevestigingsclip (zoals de CLP-15 van Chauvet). Bevestig altijd een veiligheidskabel. Controleer bij vaste installaties regelmatig de bevestigingspunten.

GEBRUIKSAANWIJZING LED Followspot 120ST Chauvet

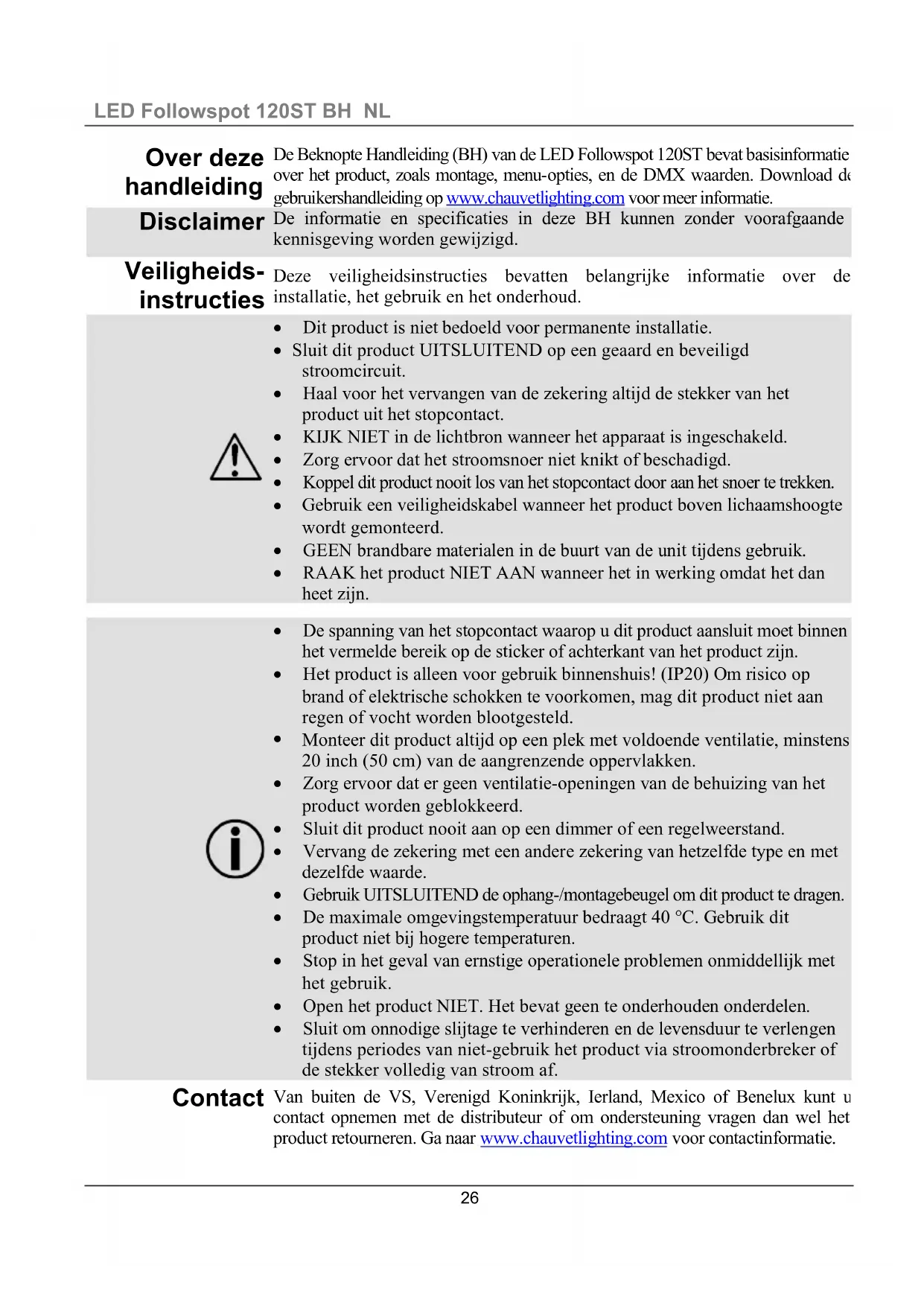

Over deze handleiding

De Beknopte Handleiding (BH) van de LED Followspot 120ST bevat basisinformatie over het product, zoals montage, menu-opties, en de DMX waarden. Download de gebruikershandleiding op www.chauvetlighting.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheids-instructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product is niet bedoeld voor permanente installatie.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
  • Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
• Sluit dit product nooit aan op een dimmer of een regelweerstand.
• Vervang de zekering met een andere zekering van hetzelfde type en met dezelfde waarde.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetlighting.com voor contactinformatie.

Wat is inbegrepen

• LED Followspot 120ST

- Garantiekaart

- Stroomsnoer

- Beknopte handleiding

- Driepoot

Om te beginnen

Pak uw LED Followspot 120ST uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoudbeschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

Beschrijving

De LED Followspot 120ST is een draagbare LED-armatuur die DMX of handmatige bedieningselementen biedt voor verschillende behoeften Supersoepele LED-dimming en een extreem snelle elektronische stroboscoop maakt het een fantastische straal voor elke prestatie.

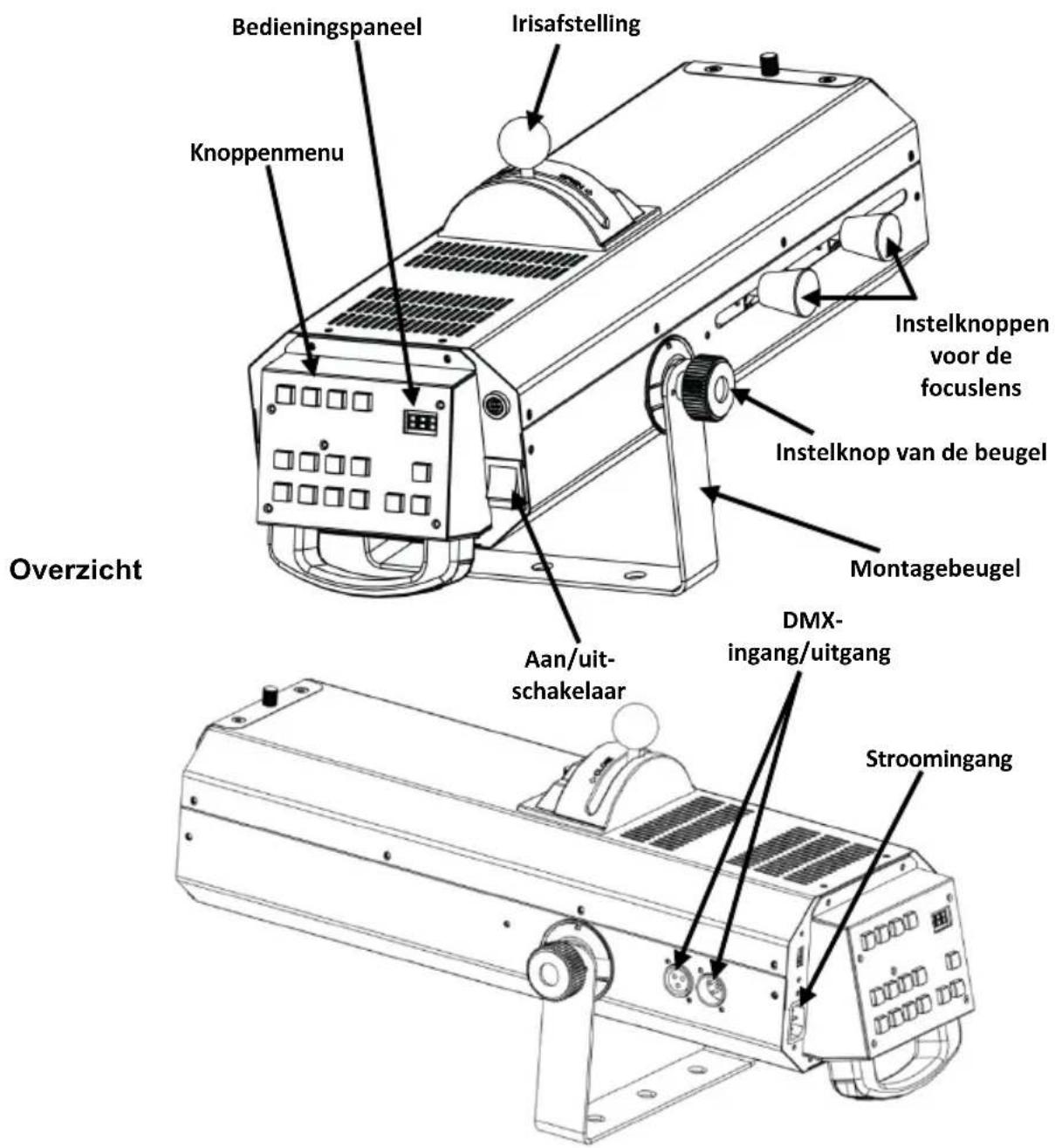

Bedieningspaneel Irisafstelling Knoppenmenu Instelknoppen voor de focuslens Instelknop van de beugel Montagebeugel Overzicht Aan/uit-schakelaar DMX-ingang/uitgang Stroomingang

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Gebruik een schroevendraaier met platte kop, maak de zekeringshouder los en trek hem er recht uit.
3. Verwijder de doorgebrande zekering uit de houder en vervang deze door een zekering van exact hetzelfde type en vermogen.
4. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle veiligheidsinstructies en raadpleeg de gebruikershandleiding.

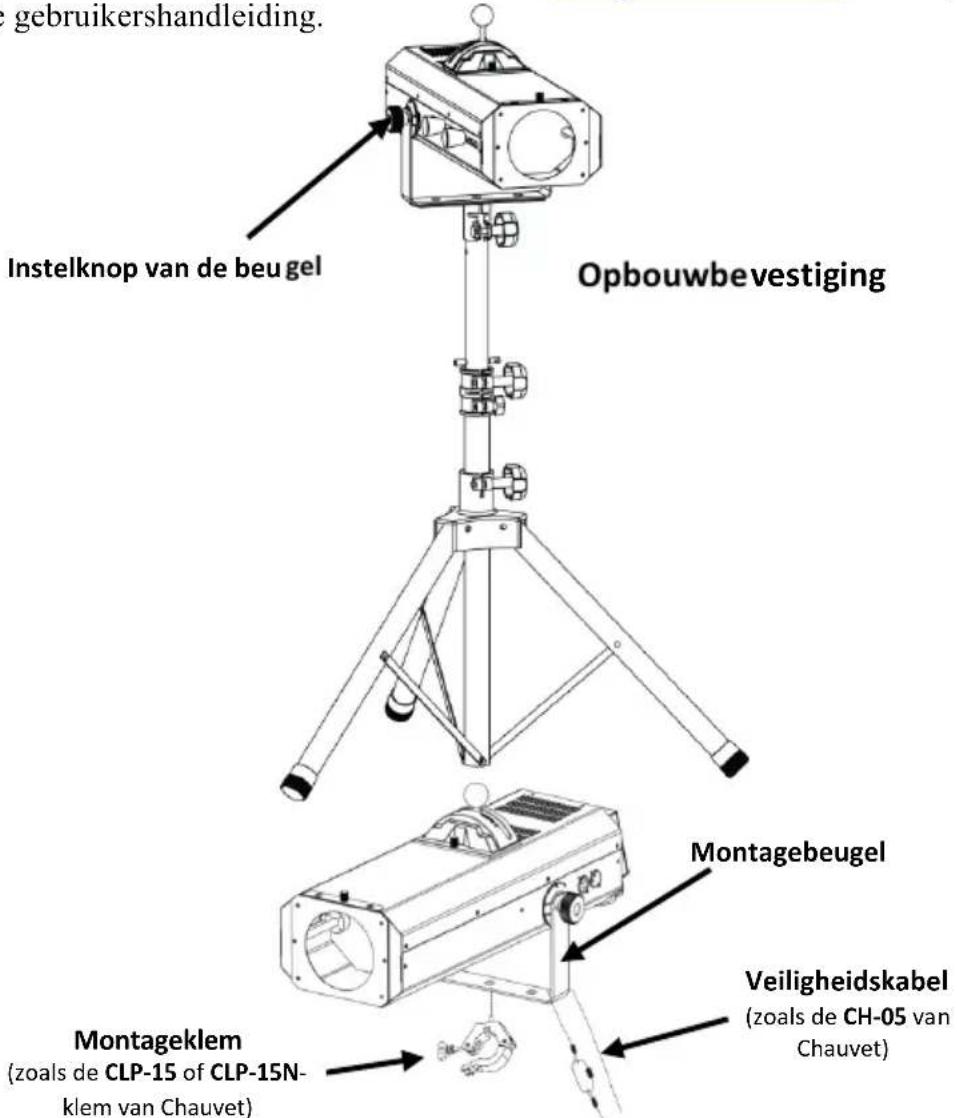

Montagediagram

gebruikershandleiding. Instelknop van de beugel Opbouwbevestiging Montagebeugel Veiligheidskabel (zoals de CH-05 van Chauvet) Montageklem (zoals de CLP-15 of CLP-15N-klem van Chauvet)

Alternatieve spantmontage

De alternatieve spantmontage wordt alleen aanbevolen voor statische installatie. Bij het gebruiken van de spantmontage moet u ervoor zorgen de ophangpunten voortdurend te controleren en te bevestigen, zeker bij het verplaatsen van de LED Followspot 120ST.

Programmeren

Voor meer informatie over hoe dit product moet worden geprogrammeerd raadpleegt u de gebruikershandleiding van het product.

Beschrijving bedieningspaneel	Toets Functie
		Schakelt de stroom aan of uit
		Opent de dimmer tot een maximum van 100% (ingedrukt houden om percentage te verhogen)
		Sluit de dimmer tot een minimum van 100% (ingedrukt houden om percentage te verlagen)
		Schakelt de LED in (standaardinstelling)
		Schakelt de LED uit
		Projecteert de kleur oranje
		Projecteert de kleur cyaan
		Projecteert de kleur rood
		Projecteert de kleur groen
		Projecteert de kleur magenta
		Projecteert de kleur geel
		Projecteert de kleur warm wit
		Projecteert de kleur koel wit
		Selecteert handmatige of DMX-modus
		Gaat in de DMX-modus een kanaal omhoog
		Gaat in de DMX-modus een kanaal omlaag

Menu opties

Hoofdniveau	Programmeerniveaus		Beschrijving
Handmatige modus	NAn		Selecteert de handmatige modus
DMX-adres	001	001-512	Stelt het DMX-startadres in

DMX-koppeling

De LED Followspot 120ST kan met een DMX-controller werken indien gekoppeld door DMX seriële verbindingen. Instructies voor het aansluiter en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetlighting.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 510.

Master/slave- verbinding

De LED Followspot 120ST maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten er configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

DMX-waarden

3-CH	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 ⇔ 255	0–100%
	2 Kleur		000 ⇔ 031	Koel wit
			032 ⇔ 063	Warm wit
			064 ⇔ 095	Geel
			096 ⇔ 127	Paars
			128 ⇔ 159	Groen
			160 ⇔ 191	Rood
			192 ⇔ 223	Lichtblauw
			224 ⇔ 255	Oranje
	3 Stroboscoop		000 ⇔ 003	Geen functie
			004 ⇔ 007	Open
			008 ⇔ 215	Stroboscoop, langzaam tot snel
			216 ⇔ 255	Open
