LED Followspot 120ST - Lámpara Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lámpara de seguimiento LED portátil
Marca	Chauvet
Modelo	LED Followspot 120ST
Categoría	Lámpara
Alimentación eléctrica	100-240 VCA, 50/60 Hz (alimentación universal)
Tipo de lámpara	LED multicolor (blanco frío, blanco cálido, amarillo, violeta, verde, rojo, azul claro, naranja)
Control	DMX (3 canales) y manual (botones en panel)
Funciones	Atenuación suave, estroboscopio electrónico, selección de colores, modo maestro/esclavo
Conectividad DMX	Entrada/salida DMX
Dirección DMX	Configurable de 001 a 512
Incluye	Proyector, trípode, cable de alimentación, manual de referencia, hoja de garantía
Seguridad	Uso interior (IP20), montaje con cable de seguridad, no mirar la fuente de luz, distancia mínima 50 cm de las superficies, no usar con atenuador/reóstato
Temperatura ambiente máx.	40 °C (104 °F)
Mantenimiento	Desconectar antes de limpiar; reemplazar el fusible por uno del mismo tipo y amperaje
Fusible	Reemplazo por fusible equivalente (consulte la etiqueta)
Uso	Espectáculos, eventos, instalaciones temporales

Preguntas frecuentes - LED Followspot 120ST Chauvet

¿Cómo ajustar la dirección DMX en el LED Followspot 120ST?

Presione el botón Menú hasta que aparezca 'Dirección DMX'. Use los botones + y - para seleccionar una dirección entre 001 y 512. Confirme con el botón Enter.

¿Cómo reemplazar el fusible?

Desconecte el aparato. Con un destornillador plano, retire el portafusibles, saque el fusible viejo y reemplácelo por un fusible del mismo tipo y amperaje. Vuelva a colocar el portafusibles.

¿Puedo usar el proyector en exteriores?

No, el aparato está diseñado solo para uso interior (IP20). No lo exponga a la lluvia o la humedad.

¿Cómo limpiar el aparato?

Desconecte siempre el aparato antes de limpiarlo. Use un paño suave y seco. No use productos líquidos o abrasivos.

¿Cuál es la distancia máxima de proyección?

La distancia de proyección depende del ángulo del haz y la intensidad deseada. Consulte el manual de uso para especificaciones detalladas.

¿Cómo cambiar al modo manual?

Presione el botón Menú y navegue hasta la opción 'Modo Manual' (mostrado 'NAn'). Confirme con Enter para cambiar al modo manual.

¿Qué hacer si el proyector no enciende?

Verifique la conexión de alimentación y el fusible. Asegúrese de que el interruptor de encendido/apagado esté en la posición 'ON'. Si el problema persiste, contacte al soporte técnico.

¿Cómo usar el modo maestro/esclavo?

Conecte varios proyectores en serie a través de DMX. Configure el primero como maestro en modo manual, y los siguientes en modo esclavo (dirección DMX configurada en un canal específico). Consulte el manual.

¿Cuáles son los colores disponibles?

El aparato ofrece ocho colores: blanco frío, blanco cálido, amarillo, violeta, verde, rojo, azul claro y naranja, seleccionables mediante el control remoto o DMX.

¿Cómo fijar el proyector a un truss?

Use la lira de suspensión suministrada y un clip de fijación (como el CLP-15 de Chauvet). Siempre sujete un cable de seguridad. Para instalaciones estáticas, verifique regularmente los puntos de sujeción.

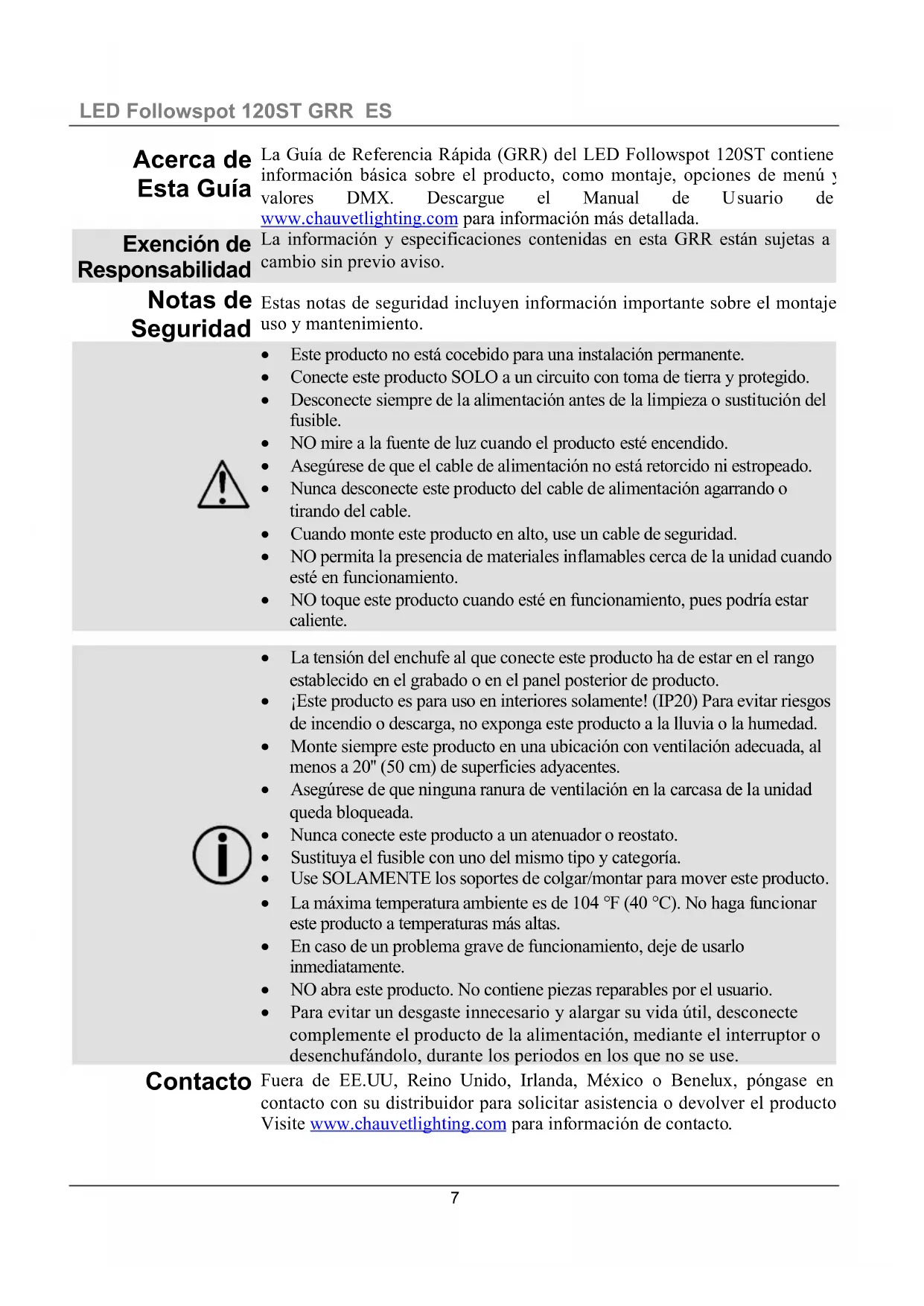

MANUAL DE USUARIO LED Followspot 120ST Chauvet

La Guía de Referencia Rápida (GRR) del LED Followspot 120ST contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetlighting.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje uso y mantenimiento.

- Este producto no está cocebido para una instalación permanente.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

- Nunca desconecte este producto del cable de alimentación agarrando o tirando del cable.

- Cuando monte este producto en alto, use un cable de seguridad.

- NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

- NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior de producto.

- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

- Nunca conecte este producto a un atenuador o reostato.

- Sustituya el fusible con uno del mismo tipo y categoría.

- Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- NO abra este producto. No contiene piezas reparables por el usuario.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto Visite www.chauvetlighting.com para información de contacto.

Qué va Incluido

• LED Followspot 120ST
- Cable de Alimentación
- Trípode

• Tarjeta de garantía
  • Guía de Referencia Rápida

[Non-Text]

Para Empezar

Desembale su LED Followspot 120ST y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados notifíqueselo al transportista inmediatamente, no a Chauvet.

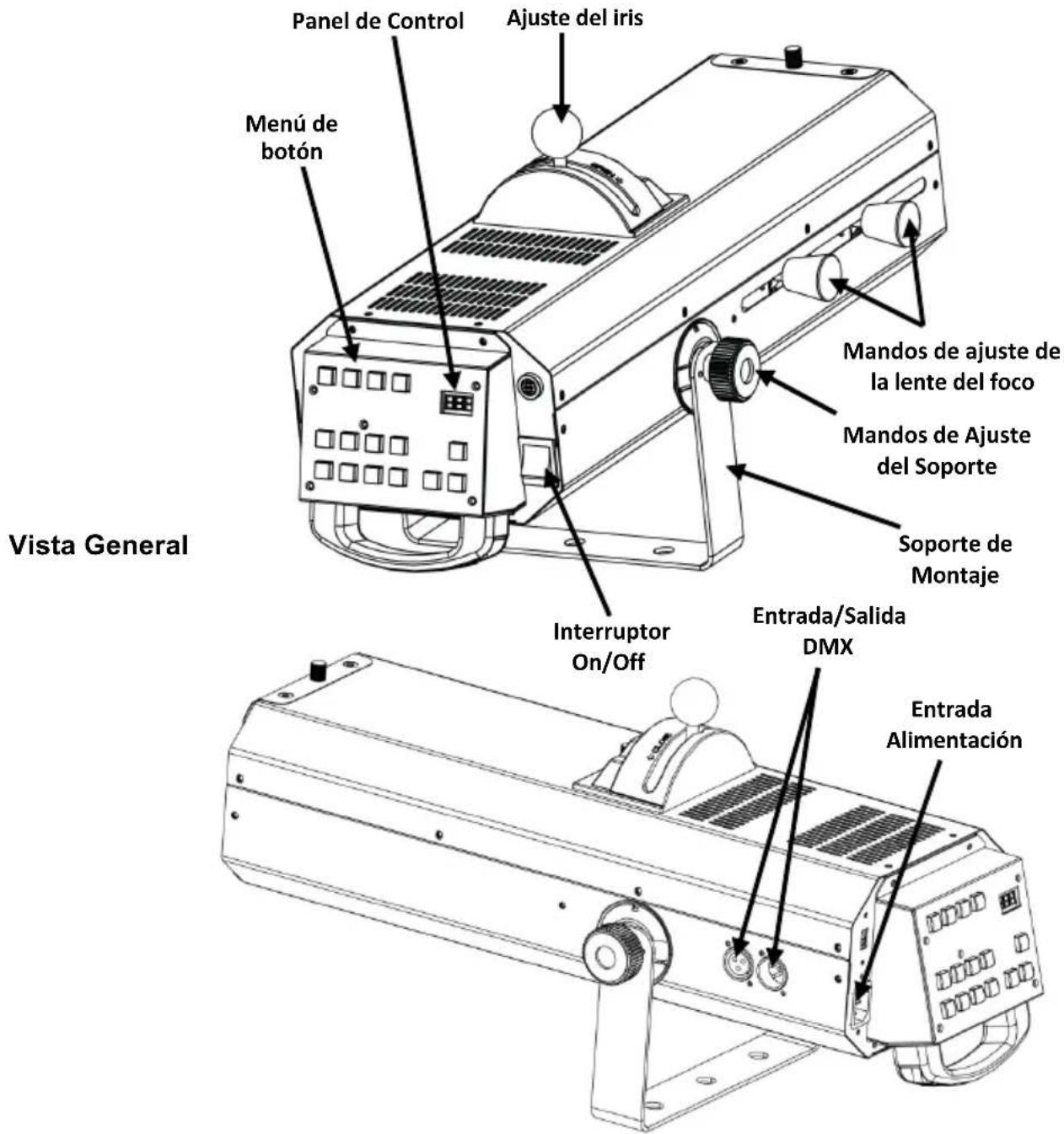

Descripción

El LED Followspot 120ST es un dispositivo LED portátil que ofrece controles manuales o DMX para adaptarse a una variedad de necesidades. La atenuación LED súper-suave y su estroboscopio electrónico extremadamente rápido lo convierten en un haz de luz fantástico para cualquier espectáculo.

Panel de Control Ajuste del iris Menú de botón Vista General Mandos de ajuste de la lente del foco Mandos de Ajuste del Soporte Soporte de Montaje Interruptor On/Off Entrada/Salida DMX Entrada Alimentación

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100-240 VCA, 50/60 Hz

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, afloje el portafusibles y extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
   Antes de montar este producto, lea las Notas de Seguridad y consulte el Manual del Usuario.

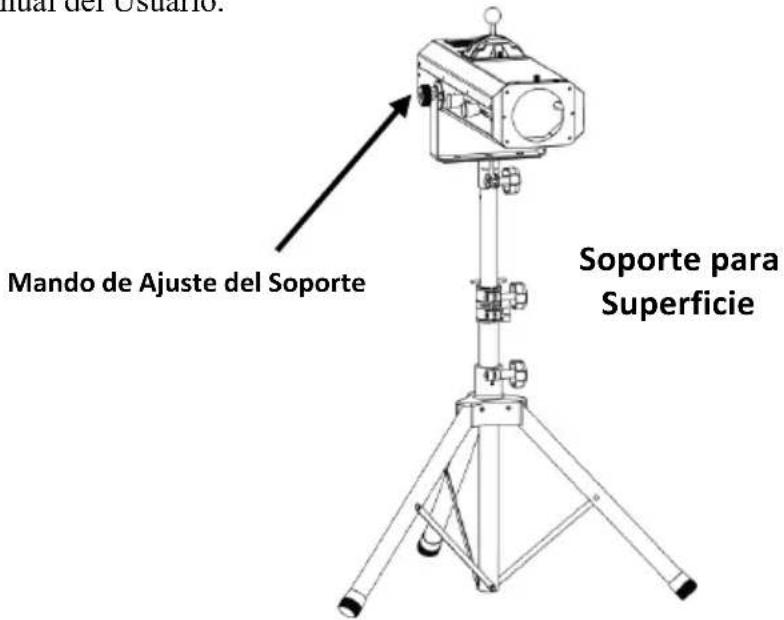

Montaje

Mando de Ajuste del Soporte Soporte para Superficie

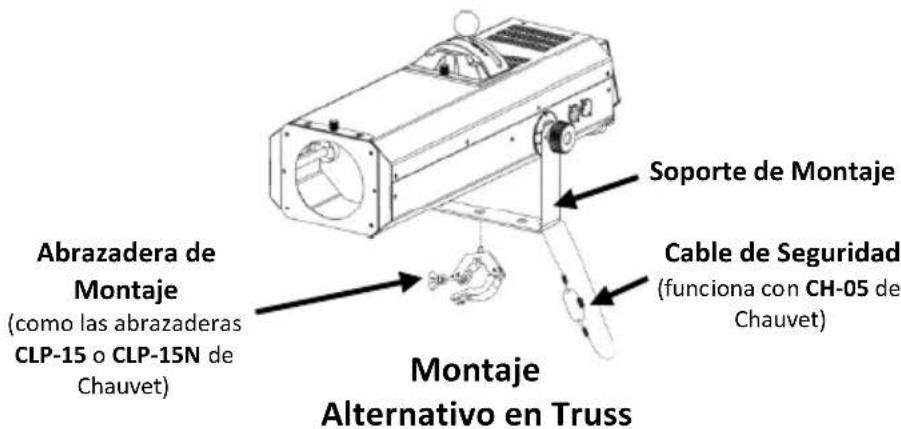

Diagrama de Montaje

Abrazadera de Montaje (como las abrazaderas CLP-15 o CLP-15N de Chauvet) Soporte de Montaje Cable de Seguridad (funciona con CH-05 de Chauvet) Montaje Alternativo en Truss

El montaje alternativo en truss se recomienda solamente para una instalación estática. Mientras use el montaje en truss, asegúrese de comprobar y asegurar continuamente los puntos de aparejamiento, especialmente si recoloca el LED Followspot 120ST.

Programación Para detalles sobre cómo se programa este producto, por favor consulte e Manual de Usuario del product.

Descripción del Panel de Control	Botón	Función
		Enciende o apaga
		Abre el atenuador a un máximo del 100% (mantener pulsado para aumentar el porcentaje)
		Cierra el atenuador a un mínimo del 0 (mantener pulsado para bajar el porcentaje)
		Enciende el LED (configuración por defecto)
		Apaga el LED
		Proyecta color naranja
		Proyecta color cian
		Proyecta color rojo
		Proyecta color verde
		Proyecta color magenta
		Proyecta color amarillo
		Proyecta color blanco cálido
		Proyecta luz blanca frío
		Selecciona el Modo Manual o DMX
		En Modo DMX, mueve el canal hacia arriba
		En Modo DMX, mueve el canal hacia abajo

Opciones de Menú

Nivel Principal	Niveles de Programación		Descripción
Modo Manual	NAn		Selecciona el modo Manual
Dirección DMX	001	001–512	Configura la dirección inicial DMX

Enlace DMX

El LED Followspot 120ST puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de Usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetlighting.com.

Dirección de Inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 510.

Conexión Maestro/Esclavo

El LED Followspot 120STusa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de Usuario.

Valores DMX

3-C	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 ⇔ 255	0–100%
	2 Color		000 ⇔ 031	Blanco frío
			032 ⇔ 063	Blanco cálido
			064 ⇔ 095	Amarillo
			096 ⇔ 127	Morado
			128 ⇔ 159	Verde
			160 ⇔ 191	Rojo
			192 ⇔ 223	Azul claro
			224 ⇔ 255	Naranja
	3 Estroboscopio		000 ⇔ 003	Sin función
			004 ⇔ 007	Abierto
			008 ⇔ 215	Estroboscopio, lento a rápido
			216 ⇔ 255	Abierto
