Type de produit	Lampe de poursuite LED portable
Marque	Chauvet
Modèle	LED Followspot 120ST
Catégorie	Lampe
Alimentation électrique	100-240 VAC, 50/60 Hz (alimentation universelle)
Type de lampe	LED multicolore (blanc froid, blanc chaud, jaune, violet, vert, rouge, bleu clair, orange)
Contrôle	DMX (3 canaux) et manuel (boutons sur panneau)
Fonctions	Gradation fluide, stroboscope électronique, sélection de couleurs, mode maître/esclave
Connectivité DMX	Entrée/sortie DMX
Adresse DMX	Configurable de 001 à 512
Inclus	Projecteur, trépied, câble d'alimentation, manuel de référence, fiche de garantie
Sécurité	Utilisation intérieure (IP20), montage avec câble de sécurité, ne pas regarder la source lumineuse, distance minimale 50 cm des surfaces, ne pas utiliser avec gradateur/rhéostat
Température ambiante max.	40 °C (104 °F)
Entretien	Débrancher avant nettoyage ; remplacer le fusible par un de même type et ampérage
Fusible	Remplacement par fusible équivalent (se référer à l'étiquette)
Utilisation	Spectacles, événements, installations temporaires

FOIRE AUX QUESTIONS - LED Followspot 120ST Chauvet

Comment régler l'adresse DMX sur le LED Followspot 120ST ?

Appuyez sur le bouton Menu jusqu'à afficher 'Adresse DMX'. Utilisez les boutons + et - pour sélectionner une adresse entre 001 et 512. Confirmez avec le bouton Enter.

Comment remplacer le fusible ?

Débranchez l'appareil. Avec un tournevis plat, délogez le porte-fusible, retirez l'ancien fusible et remplacez-le par un fusible de même type et ampérage. Replacez le porte-fusible.

Puis-je utiliser le projecteur en extérieur ?

Non, l'appareil est conçu pour une utilisation intérieure uniquement (IP20). Ne l'exposez pas à la pluie ou à l'humidité.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.

Quelle est la distance maximale de projection ?

La distance de projection dépend de l'angle du faisceau et de l'intensité souhaitée. Consultez le manuel d'utilisation pour les spécifications détaillées.

Comment passer en mode manuel ?

Appuyez sur le bouton Menu et naviguez jusqu'à l'option 'Mode Manuel' (affiché 'NAn'). Confirmez avec Enter pour basculer en mode manuel.

Que faire si le projecteur ne s'allume pas ?

Vérifiez la connexion d'alimentation et le fusible. Assurez-vous que l'interrupteur marche/arrêt est en position 'ON'. Si le problème persiste, contactez le support technique.

Comment utiliser le mode maître/esclave ?

Connectez plusieurs projecteurs en série via DMX. Configurez le premier comme maître en mode manuel, et les suivants en mode esclave (adresse DMX réglée sur un canal spécifique). Référez-vous au manuel.

Quelles sont les couleurs disponibles ?

L'appareil propose huit couleurs : blanc froid, blanc chaud, jaune, violet, vert, rouge, bleu clair et orange, sélectionnables via la télécommande ou le DMX.

Comment fixer le projecteur sur un truss ?

Utilisez la lyre de suspension fournie et un clip de fixation (comme le CLP-15 de Chauvet). Attachez toujours un câble de sécurité. Pour les installations statiques, vérifiez régulièrement les points d'attache.

MODE D'EMPLOI LED Followspot 120ST Chauvet

Le Manuel de Référence du LED Followspot 120ST reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.chauvetlighting.com pour de plus amples informations.

Clause de non-responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

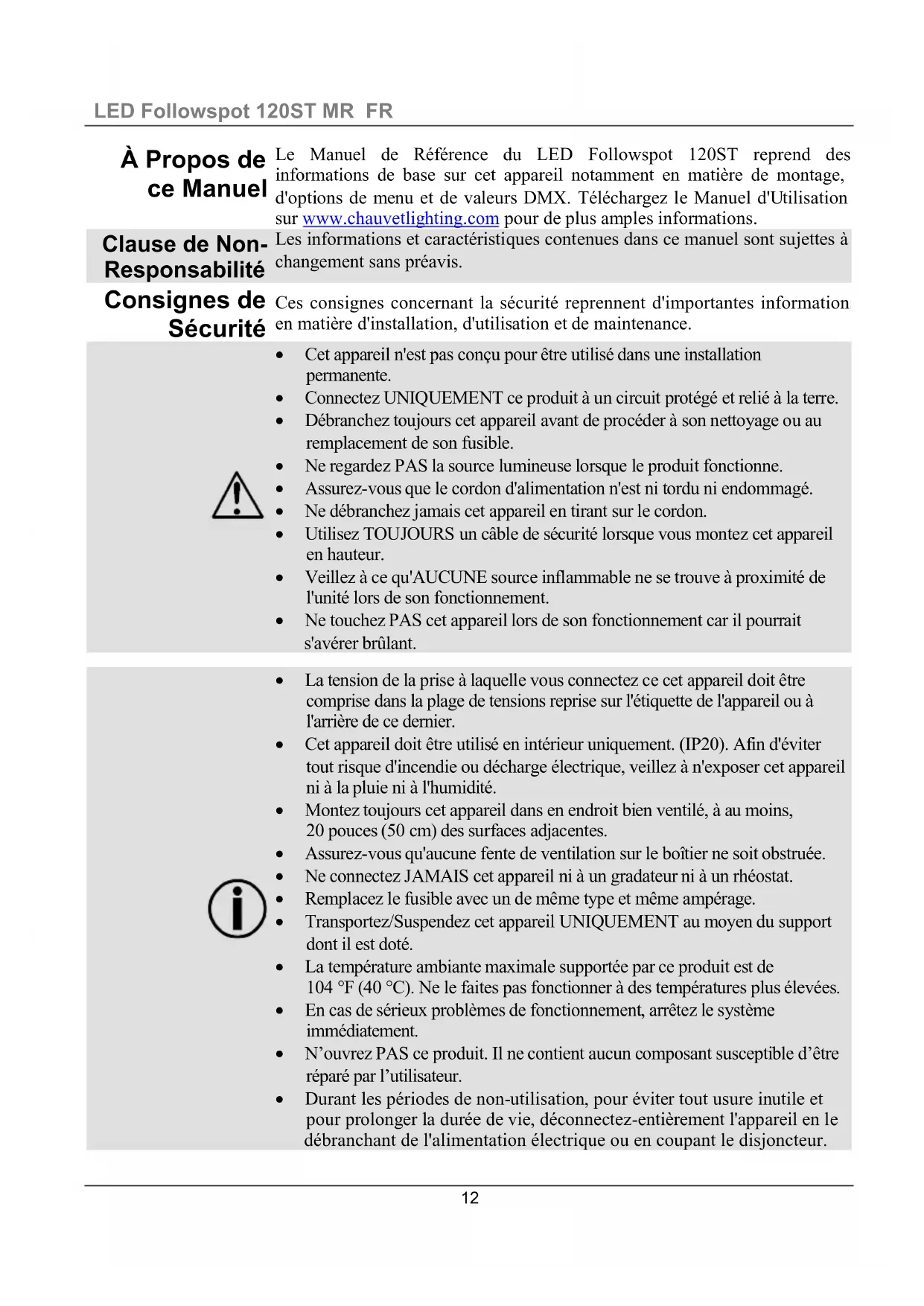

Consignes de sécurité

Ces consignes concernant la sécurité reprennent d'importantes informations en matière d'installation, d'utilisation et de maintenance.

• Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.
• Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Débranchez toujours cet appareil avant de procéder à son nettoyage ou au remplacement de son fusible.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne. • Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• Veillez à ce qu'AUCUNE source inflammable ne se trouve à proximité de l'unité lors de son fonctionnement.
• Ne touchez PAS cet appareil lors de son fonctionnement car il pourrait s'avérer brûlant.

• La tension de la prise à laquelle vous connectez cet appareil doit être comprise dans la plage de tensions reprise sur l'étiquette de l'appareil ou à l'arrière de ce dernier.
• Cet appareil doit être utilisé en intérieur uniquement. (IP20). Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Montez toujours cet appareil dans un endroit bien ventilé, à au moins 20 pouces (50 cm) des surfaces adjacentes. • Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit obstruée.
• Ne connectez JAMAIS cet appareil ni à un gradateur ni à un rhéostat.
• Remplacez le fusible avec un de même type et même ampérage.
• Transportez/Suspendez cet appareil UNIQUEMENT au moyen du support dont il est doté.
• La température ambiante maximale supportée par ce produit est de 104 °F (40 °C). Ne le faites pas fonctionner à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique et de Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.

Ce qui est inclus

• LED Followspot 120ST
• Une Fiche de Garantie • Un Cordon d'Alimentation • Un Manuel de Référence
• Trépied

Débuter

Déballez votre LED Followspot 120ST et assurez-vous d'avoir tout reçu et en bon état. Si l'emballage ou le contenu semblait être endommagé, indiquez-le immédiatement au transporteur et non à Chauvet.

Description

Le LED Followspot 120ST est un projecteur portable à LED proposant des fonctionnalités DMX ou des commandes manuelles afin de répondre à de multiples besoins. La gradation LED tout en fluidité et un stroboscope électronique extrêmement rapide rend sa projection de faisceau idéale quel que soit le spectacle.

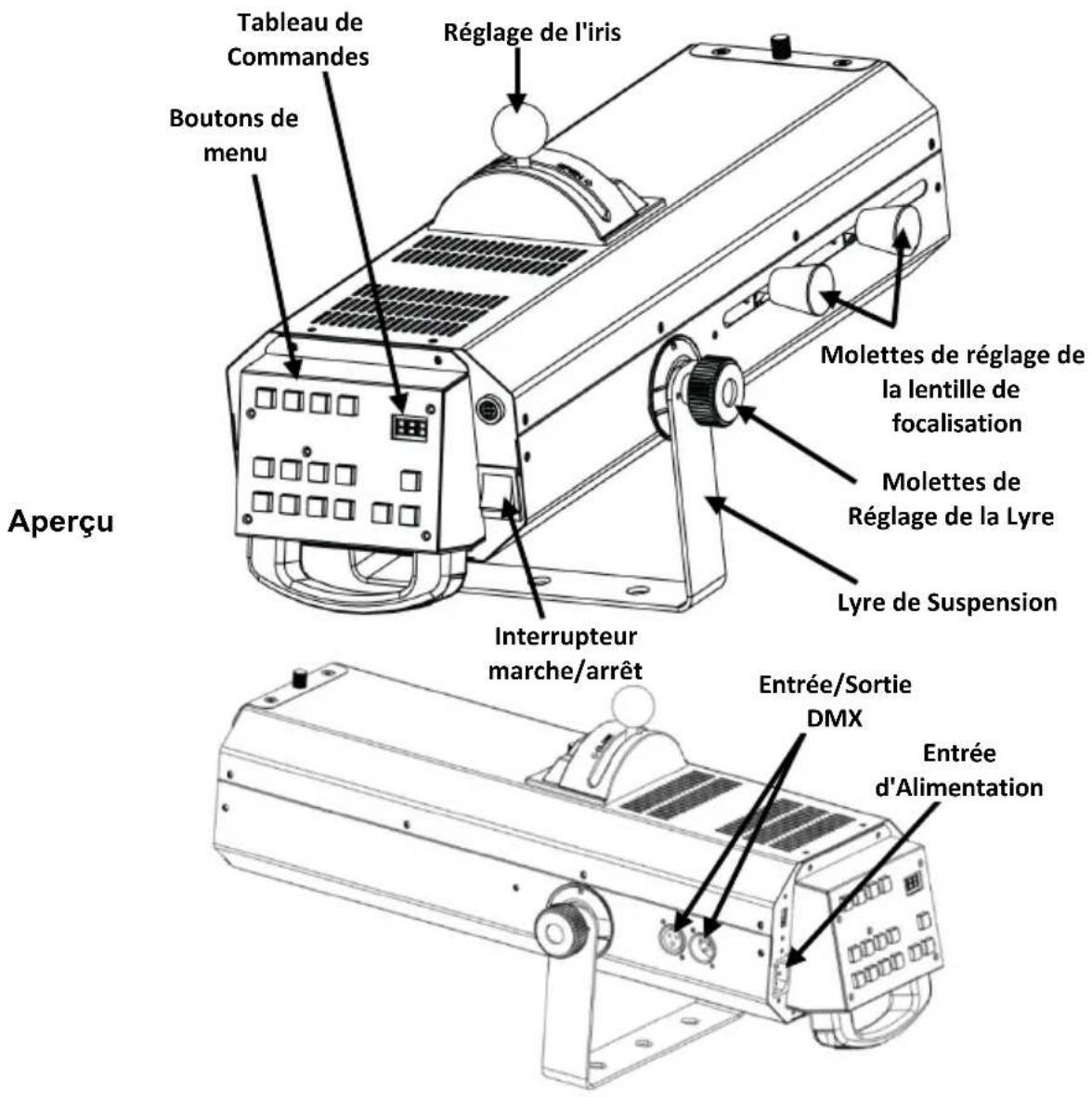

Tableau de Commandes Boutons de menu Réglage de l'iris Aperçu Molettes de réglage de la lentille de focalisation Molettes de Réglage de la Lyre Lyre de Suspension Interrupteur marche/arrêt Entrée/Sortie DMX Entrée d'Alimentation

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du fusible

1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, délogez le porte-fusible de son emplacement et sortez-le.
3. Retirez le fusible obsolète du porte-fusible et remplacez-le par un fusible équivalent.
4. Insérez à nouveau le porte-fusible, puis rebranchez l'appareil.

Installation

Avant de monter cet appareil, lisez et assimilez les consignes de sécurité et référer-vous au Manuel d'Utilisateur.

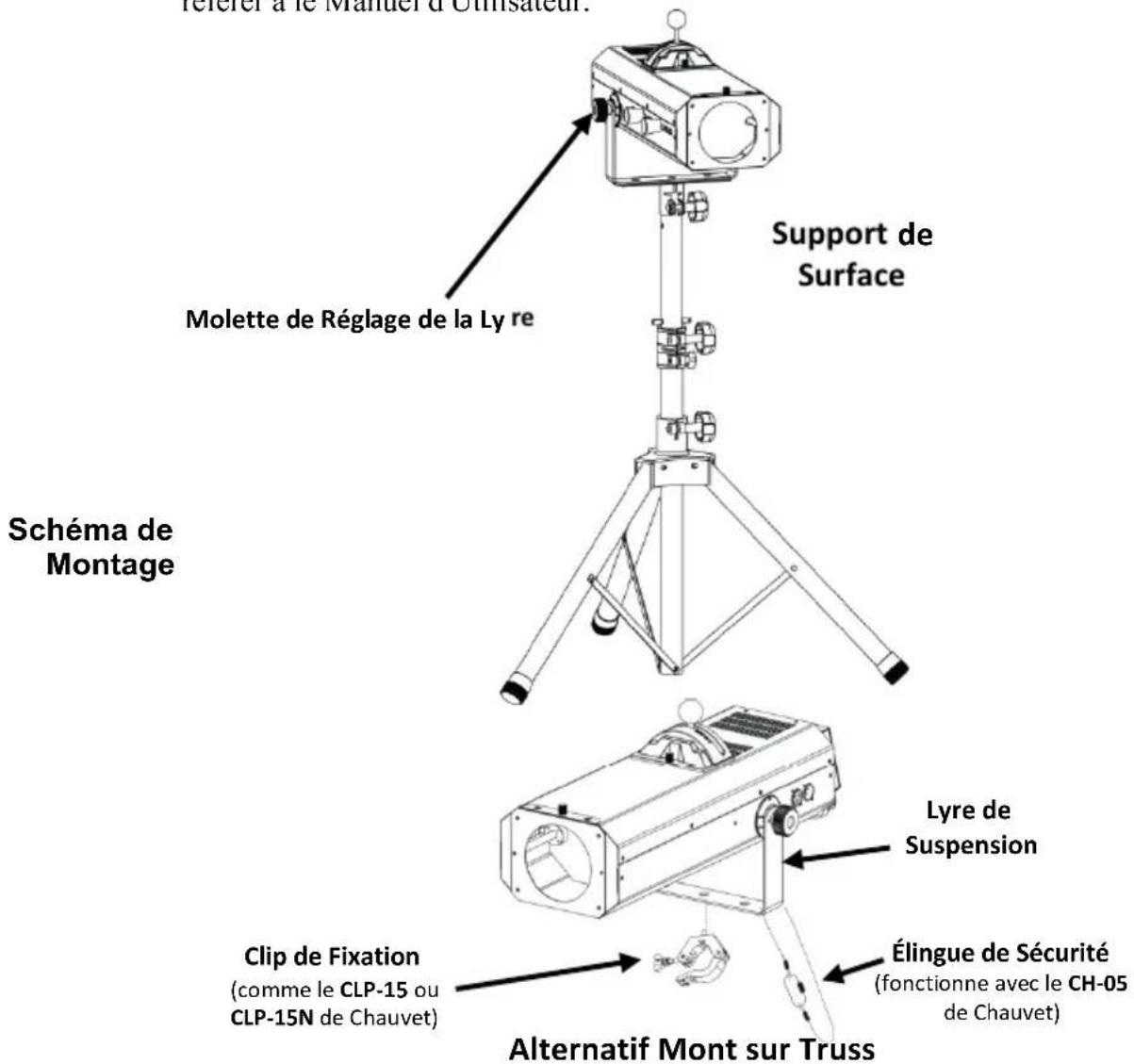

Molette de Réglage de la Ly re Support de Surface Schéma de Montage Lyre de Suspension Clip de Fixation (comme le CLP-15 ou CLP-15N de Chauvet) Élingue de Sécurité (fonctionne avec le CH-05 de Chauvet) Alternatif Mont sur Truss

L'accessoire monté sur truss est recommandé uniquement lors d'installations statiques. En cas d'utilisation, veillez à vérifier et sécuriser régulièrement les points d'attache, spécialement lors du repositionnement du LED Followspot 120ST.

Programmation Pour de plus amples informations sur la manière de programmer cet appareil, veuillez vous référer au Manuel d'Utilisation de celui-ci.

Description du Tableau de Commandes	Bouton	Fonction
		Mise sous et hors tension
		Ouverture du gradateur au maximum de 100% (maintenir enfoncé pour augmentaiton du pourcentage)
		Fermeture du gradateur au minimum de 0 (maintenir enfoncé pour diminution du pourcentage)
		Allumage de la LED (configuration par défaut)
		Extinction de la LED
		Projection de couleur orange
		Projection de couleur cyan
		Projection de couleur rouge
		Projection de couleur verte
		Projection de couleur magenta
		Projection de couleur jaune
		Projection de couleur blanc chaud
		Projection de lumière blanc froid
		Sélection du mode manuel ou DMX
		En mode DMX, accroissement du numéro de canal
		En mode DMX, diminution du numéro de canal

Options du Menu

Niveau Principal	Niveaux de Programmation		Description
Mode Manuel	NAn		Sélectionne le mode manuel
Adresse DMX	001	001–512	Configurer l'adresse DMX de départ

Raccordement Le LED Followspot 120ST peut fonctionner avec un jeu d'orgues DMX quand raccordé par des connexions DMX en série. Vous trouverez les instructions de connexion et de configuration de cet appareil pour un bon fonctionnement en DMX dans le manuel d'utilisation. Si vous n'êtes pas familier avec le DMX, vous pouvez télécharger l'introduction au DMX sur www.chauvetlighting.com.

Adresse de Afin d'assurer un accès à tous les canaux dans chaque mode DMX, l'adresse Départ DMX la plus élevée recommandée est 510.

Connexion Le LED Followspot 120ST utilise une connexion de données DMX pour son mode maître/esclave. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en maître/esclave dans le manuel d'utilisation.

Valeurs DMX

3 Canaux	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 ⇔ 255	0–100%
	2 Couleur		000 ⇔ 031	Blanc froid
			032 ⇔ 063	Blanc chaud
			064 ⇔ 095	Jaune
			096 ⇔ 127	Violet
			128 ⇔ 159	Vert
			160 ⇔ 191	Rouge
			192 ⇔ 223	Bleu clair
			224 ⇔ 255	Orange
	3 Stroboscope		000 ⇔ 003	Pas de fonction
			004 ⇔ 007	Ouvert
			008 ⇔ 215	Stroboscope, lent à rapide
			216 ⇔ 255	Ouvert
