LED Followspot 120ST - Lampada Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampeggiatore LED portatile
Marca	Chauvet
Modello	LED Followspot 120ST
Categoria	Lampada
Alimentazione elettrica	100-240 VCA, 50/60 Hz (alimentazione universale)
Tipo di lampada	LED multicolore (bianco freddo, bianco caldo, giallo, viola, verde, rosso, azzurro, arancione)
Controllo	DMX (3 canali) e manuale (pulsanti sul pannello)
Funzioni	Dimmeraggio fluido, strobo elettronico, selezione colori, modalità master/slave
Connettività DMX	Ingresso/uscita DMX
Indirizzo DMX	Configurabile da 001 a 512
Incluso	Proiettore, treppiede, cavo di alimentazione, manuale di riferimento, scheda di garanzia
Sicurezza	Uso interno (IP20), montaggio con cavo di sicurezza, non guardare la sorgente luminosa, distanza minima 50 cm dalle superfici, non utilizzare con dimmer/reostato
Temperatura ambiente max.	40 °C (104 °F)
Manutenzione	Scollegare prima della pulizia; sostituire il fusibile con uno dello stesso tipo e amperaggio
Fusibile	Sostituzione con fusibile equivalente (fare riferimento all'etichetta)
Utilizzo	Spettacoli, eventi, installazioni temporanee

Domande frequenti - LED Followspot 120ST Chauvet

Come impostare l'indirizzo DMX sul LED Followspot 120ST?

Premere il pulsante Menu finché non viene visualizzato 'Indirizzo DMX'. Utilizzare i pulsanti + e - per selezionare un indirizzo tra 001 e 512. Confermare con il pulsante Enter.

Come sostituire il fusibile?

Scollegare l'apparecchio. Con un cacciavite piatto, rimuovere il portafusibile, togliere il vecchio fusibile e sostituirlo con uno dello stesso tipo e amperaggio. Reinserire il portafusibile.

Posso utilizzare il proiettore all'aperto?

No, l'apparecchio è progettato per un solo uso interno (IP20). Non esporlo a pioggia o umidità.

Come pulire l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi.

Qual è la distanza massima di proiezione?

La distanza di proiezione dipende dall'angolo del fascio e dall'intensità desiderata. Consultare il manuale d'uso per le specifiche dettagliate.

Come passare alla modalità manuale?

Premere il pulsante Menu e navigare fino all'opzione 'Modalità Manuale' (visualizzato 'NAn'). Confermare con Enter per passare alla modalità manuale.

Cosa fare se il proiettore non si accende?

Verificare la connessione di alimentazione e il fusibile. Assicurarsi che l'interruttore on/off sia in posizione 'ON'. Se il problema persiste, contattare l'assistenza tecnica.

Come utilizzare la modalità master/slave?

Collegare più proiettori in serie tramite DMX. Configurare il primo come master in modalità manuale, e i successivi in modalità slave (indirizzo DMX impostato su un canale specifico). Fare riferimento al manuale.

Quali sono i colori disponibili?

L'apparecchio offre otto colori: bianco freddo, bianco caldo, giallo, viola, verde, rosso, azzurro e arancione, selezionabili tramite telecomando o DMX.

Come fissare il proiettore su un truss?

Utilizzare il forchetta di sospensione fornita e una clip di fissaggio (come il CLP-15 di Chauvet). Applicare sempre un cavo di sicurezza. Per installazioni statiche, controllare regolarmente i punti di attacco.

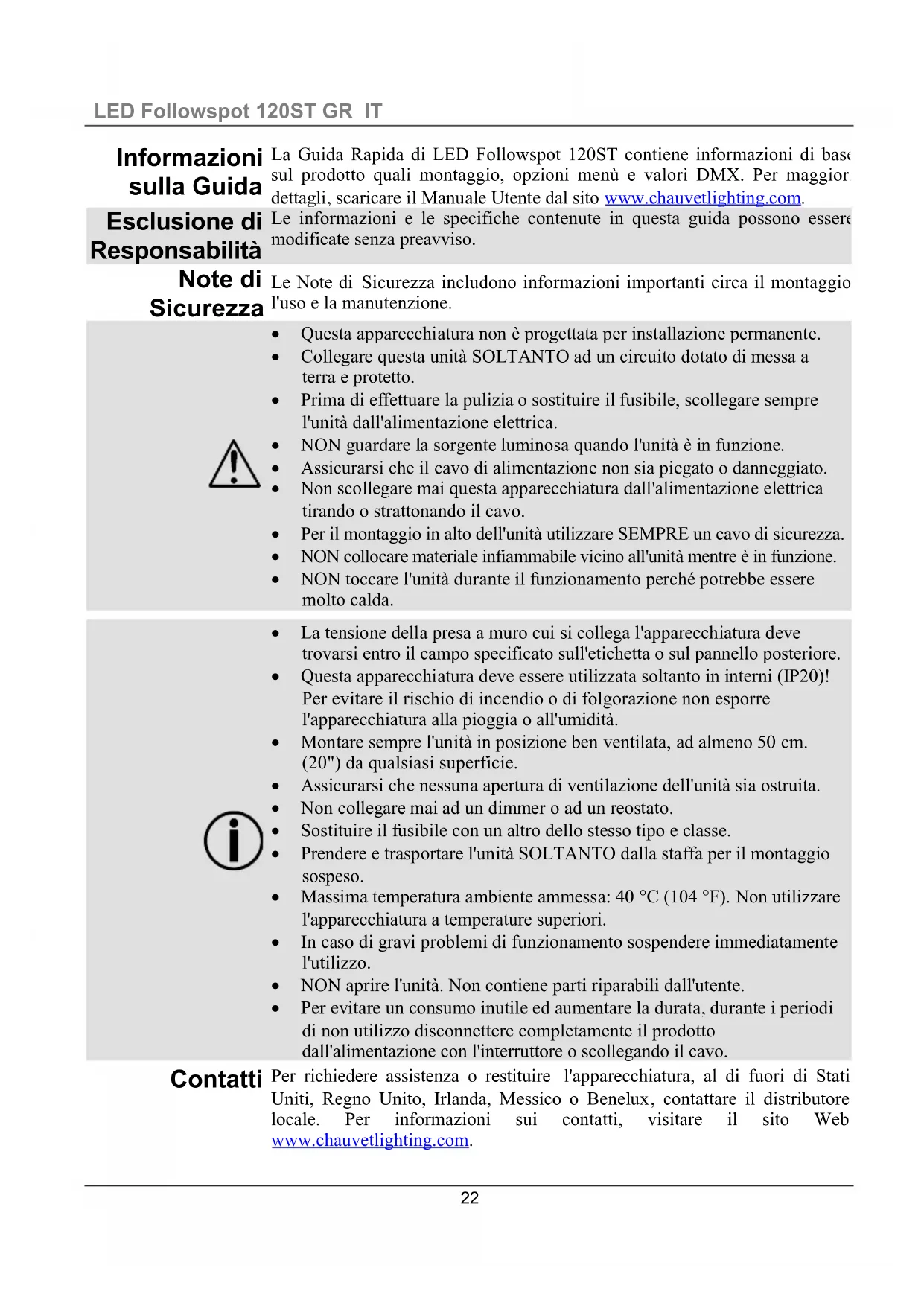

MANUALE UTENTE LED Followspot 120ST Chauvet

Informazioni sulla Guida

La Guida Rapida di LED Followspot 120ST contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggior dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com.

Esclusione di Responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modify senza preavviso.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio l'uso e la manutenzione.

• Questa apparecchiatura non è progettata per installazione permanente.
• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.
  • Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando o strattonando il cavo.
  • Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
  • Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
  • Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'apparecchiatura a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
  • NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux, contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetlighting.com.

Che Cosa è Incluso

• LED Followspot 120ST
• Cavo di alimentazione
- Treppiede

• Scheda di Garanzia
• Guida Rapida

Per Iniziare

Disimballare LED Followspot 120ST ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farloimmediatamente presente al trasportatore e non a Chauvet.

Descrizione

LED Followspot 120ST è un'apparecchiatura portatile a LED, con controllo DMX o manuale per adattarsi a diverse esigenze. Il morbidissimo dimming dei LED e il velocissimo stroboscopi elettronico consentono un fantastico fascio luminoso per qualsiasi esibizione.

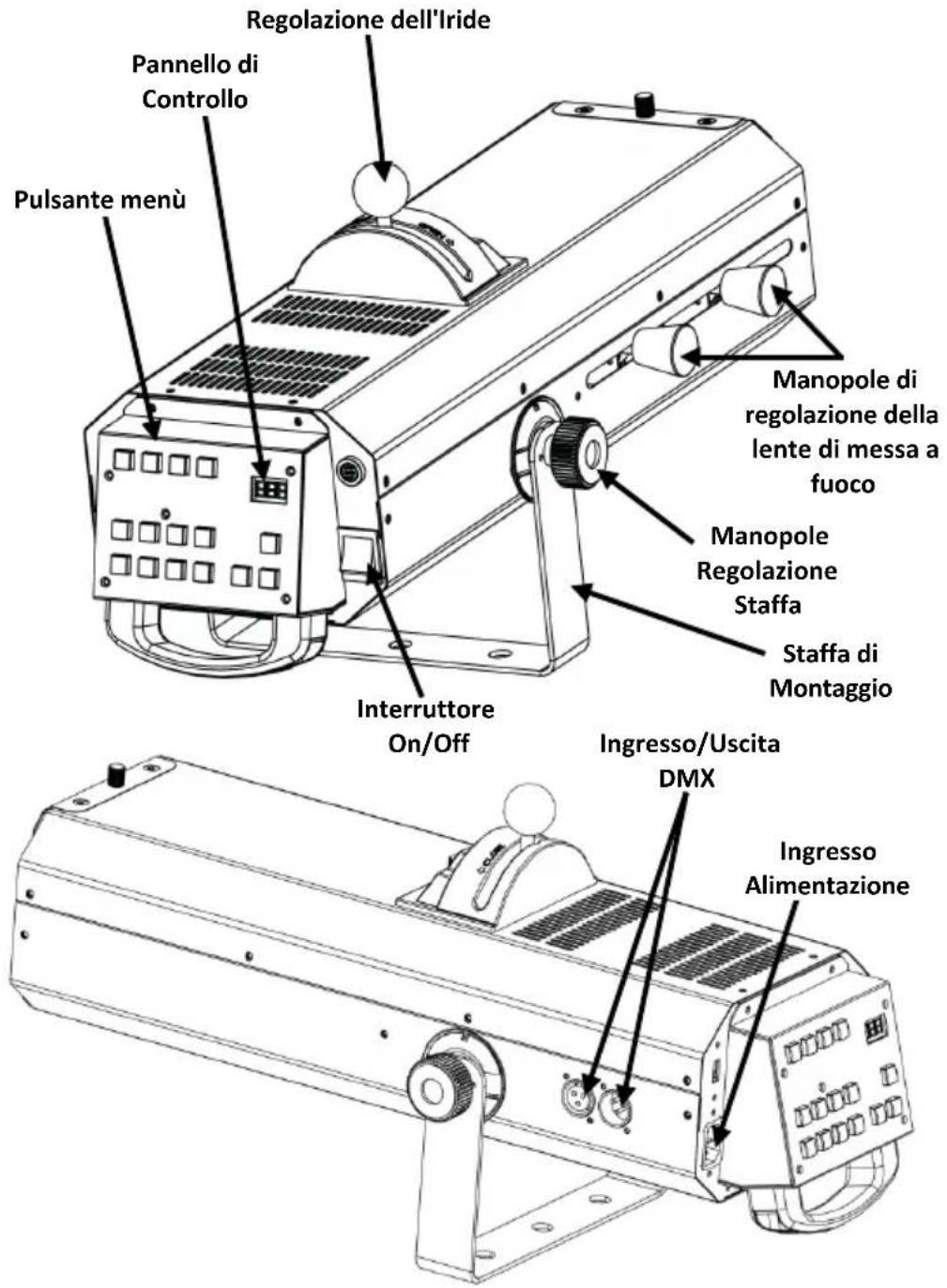

Vista d'Insieme

Pulsante menù Pannello di Controllo Regolazione dell'Iride Manopole di regolazione della lente di messa a fuoco Manopole Regolazione Staffa Staffa di Montaggio Interruttore On/Off Ingresso/Uscita DMX Ingresso Alimentazione

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Sostituzione Fusibile

1. Scollegare l'unità dall'alimentazione elettrica.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.
   Prima di montare l'unità, leggere le Note di Sicurezza e fare riferimento al Manuale Utente.

Montaggio

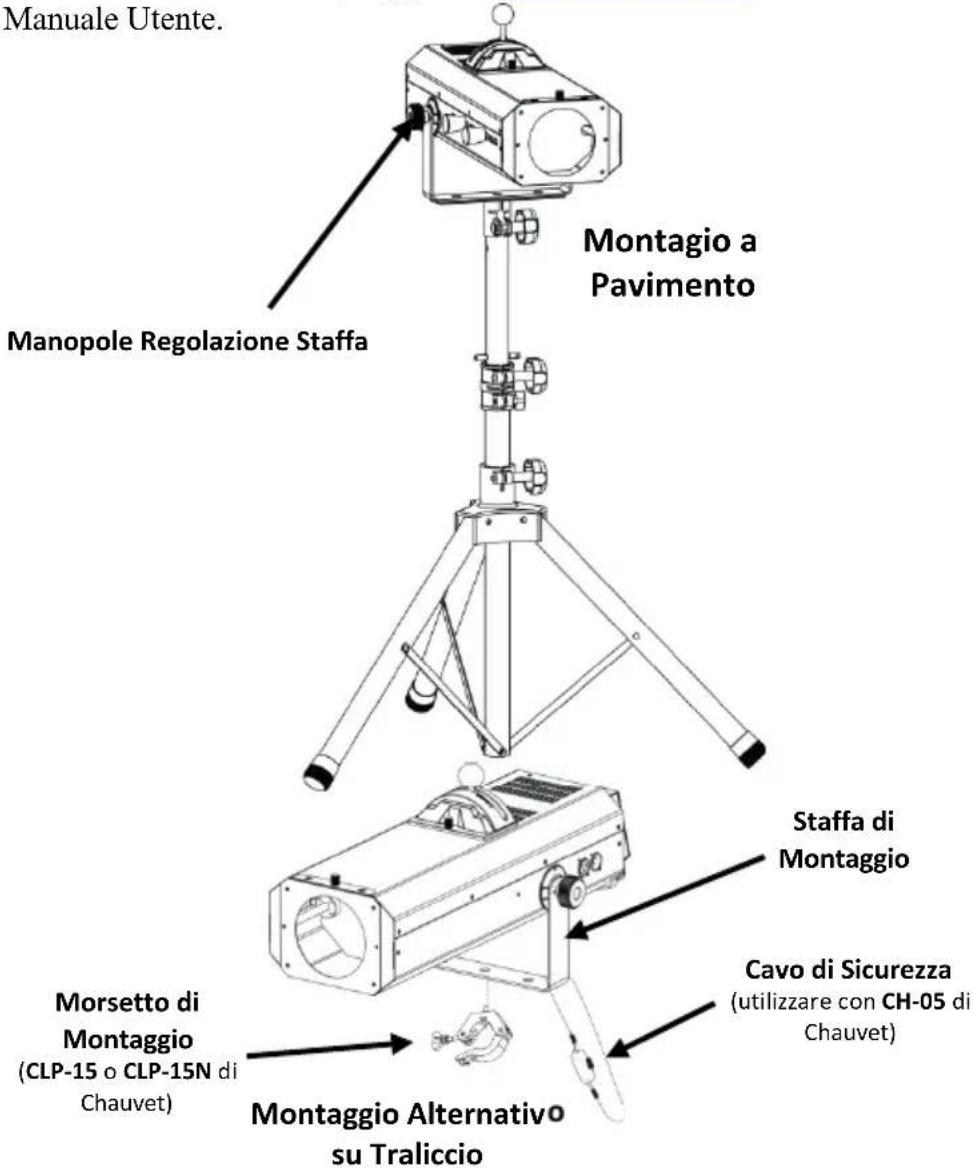

Schema di Montaggio

Manuale Utente. Montaggio a Pavimento Manopole Regolazione Staffa Staffa di Montaggio Morsetto di Montaggio (CLP-15 o CLP-15N di Chauvet) Cavo di Sicurezza (utilizzare con CH-05 di Chauvet) Montaggio Alternativo su Traliccio

Il montaggio alternativo su traliccio è raccomandato solo per installazione statica. Se si utilizza il montaggio su traliccio, assicurarsi di controllare e fissare con regolarità i punti di ancoraggio, specialmente nel caso in cui LED Followspot 120ST venga riposizionato.

Programmazione

Per i dettagli su come programmare questa unità, si prega di fare riferimento al relativo Manuale Utente.

Descrizione del Pannello di Controllo	Pulsante	Funzione
		Attiva e disattiva l'alimentazione elettrica.
		Apre il dimmer fin al 100% (tenere per alzare la percentuale).
		Chiude il dimmer fin allo 0 (tenere per abbassare la percentuale).
		Accende i LED (impostazione predefinita)
		Spegne i LED.
		Proietta il colore Arancio.
		Proietta il colore Ciano.
		Proietta il colore Rosso.
		Proietta il colore Verde.
		Proietta il colore Magenta.
		Proietta il colore Giallo.
		Proietta il colore bianco caldo
		Proietta il colore bianco freddo
		Seleziona la modalità manuale o DMX.
		In modalità DMX sposta in alto il numero di canale.
		In modalità DMX sposta in basso il numero di canale.

Opzioni del Menù

Livello Principale	Livelli di Programmazione		Descrizione
Modalità Manuale	NAn		Seleziona la modalità manuale
Indirizzo DMX	001	001–512	Impostazione indirizzo DMX iniziale

Collegamento DMX

LED Followspot 120ST può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer dal sito www.chauvetlighting.com.

Indirizzo Iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 510.

Collegamento Master/Slave

In modalità Master/Slave, LED Followspot 120ST utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Valori DMX

3-CH	Canale	Funzione	Valore	Percentuale/Impostazione
	1	Dimmer	000 ⇔ 255	0–100%
	2 Colore		000 ⇔ 031	Bianco freddo
			032 ⇔ 063	Bianco caldo
			064 ⇔ 095	Giallo
			096 ⇔ 127	Viola
			128 ⇔ 159	Verde
			160 ⇔ 191	Rosso
			192 ⇔ 223	Blu chiaro
			224 ⇔ 255	Arancio
	3 Strobo		000 ⇔ 003	Nessuna funzione
			004 ⇔ 007	Aperto
			008 ⇔ 215	Strobo, lento a veloce
			216 ⇔ 255	Aperto
