MANUAL DE USUARIO Cast Panel Pack Chauvet

GUIA DE REFERENCIA RÁPIDA

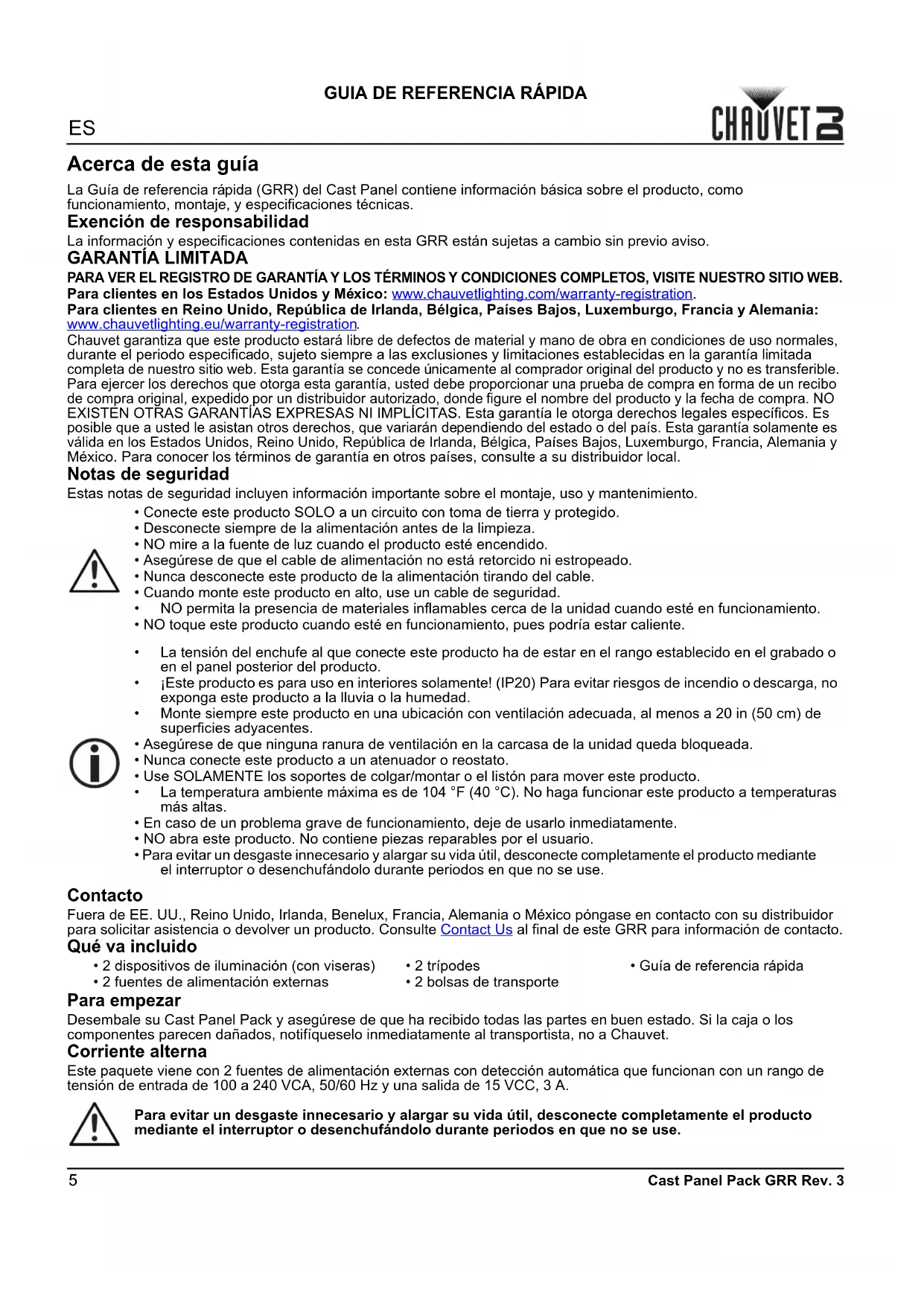

Cast Panel Pack GRR Rev. 3 Acerca de esta guía La Guía de referencia rápida (GRR) del Cast Panel contiene información básica sobre el producto, como funcionamiento, montaje, y especificaciones técnicas. Exención de responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto. Qué va incluido Para empezar Desembale su Cast Panel Pack y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. Corriente alterna Este paquete viene con 2 fuentes de alimentación externas con detección automática que funcionan con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz y una salida de 15 VCC, 3 A.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.

• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

• 2 dispositivos de iluminación (con viseras)

• 2 fuentes de alimentación externas

• Guía de referencia rápida Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.ES

GUIA DE REFERENCIA RÁPIDA

Alimentación CC Este producto es compatible con baterías Sony de la serie NP-F. Vista general del producto Descripción del panel de control Control con IRC-6 El Cast Panel es compatible con el mando a distancia IRC-6 de Chauvet. Interruptor/Mando Función Interruptor de modo Izquierda: mezcla personalizada (mandos 1 y 2), Derecha: temperatura de color (mando 3) Mando 1 Blanco cálido (solo cuando el interruptor está izquierda) Mando 2 Blanco frío (solo cuando el interruptor está izquierda) Mando 3 Temperatura de color preconfigurada, baja a alta (solo cuando el interruptor está derecha) Interruptor de alimentación Izquierda: alimentación por batería, Medio: apagado, Derecha: alimentación de toma de corriente Enciende/apaga los LED Disminuye la frecuencia de estroboscopio, el atenuador o el valor del color Deshabilita la función IRC, habilita los mandos de control del producto Blanco 2700K Activa/desactiva la luz estroboscopio (use <+> y <-> para configurar la velocidad) Blanco 3200K Selecciona el control del atenuador (use <+> y <-> para configurar la valor) Blanco 4000K Habilita el control de color manual (<A> y <W>) Blanco 5600K Selecciona el control de LED blanco cálido (use <+> y <-> para configurar la valor) Blanco 6000K Selecciona el control de LED blanco frío (use <+> y <-> para configurar la valor) Blanco 7000K Aumenta la frecuencia de estroboscopio, el atenuador o el valor del color Blanco 8000K : Sin función con el Cast Panel Ranura de la batería (x2) Indicador LED Interruptor de modo Mando 3 Mando 2 Mando 1 Entrada de alimentación CC Interruptor de alimentación Visera BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0

GUIA DE REFERENCIA RÁPIDA

Cast Panel Pack GRR Rev. 3 Montaje Antes de montar este producto, lea las Notas de seguridad. Diagrama de montaje Mando de montaje del trípode Mando de ajuste de la altura Mando de ajuste de la pataES

GUIA DE REFERENCIA RÁPIDA

Especificaciones Técnicas Dimensiones y peso Nota: las dimensiones en pulgadas están redondeadas. Alimentación Fuente de Luz Fotometría Térmico Pedidos Longitud Anchura Altura Peso del Cast Panel 238 mm (9,4”) 218 mm (8,6”) 48 mm (1,9 in) 1,6 kg (3,4 lb) Altura del trípode Anchura del pie del trípode Peso del tripode Capacidad de carga 0,9 a 1,9 m (2 a 6 pi) 0,9 m (3 pi) 1,3 kg (2,8 lb) 3 kg (6,6 lb) Parámetro Cast Panel Fuente de alimentación externa Tipo de fuente de alimentación Fijo Conmutación (interna) Rango 15 VCC, 3 A 100–240 VCA, 50/60 Hz Selección de tensión Fijo Detección automática (autorango) Parámetro 120 V, 60 Hz 230 V, 50 Hz Consumo 62 W 59 W Corriente de funcionamiento 0,8 A 0,54 A Tipo Color Cantidad Alimentación Corriente Duración LED Blanco cálido 96 40 W en total 6,5 A 50.000 horas LED Blanco frío 96 Filtro Ángulo de haz Ángulo de campo Iluminancia a 2 m Sin filtro 50° 114° 1.014 lux Con filtro 90° 151° 439 lux Temp. externa máxima Refrigeración 40 °C (104 °F) Refrigeración Nombre de producto Código de artículo Número UPC Cast Panel Pack 07031831 7814622217999
