MANUAL DE USUARIO EVE E100Z Chauvet

GUÍA DE REFERENCIA RÁPIDA

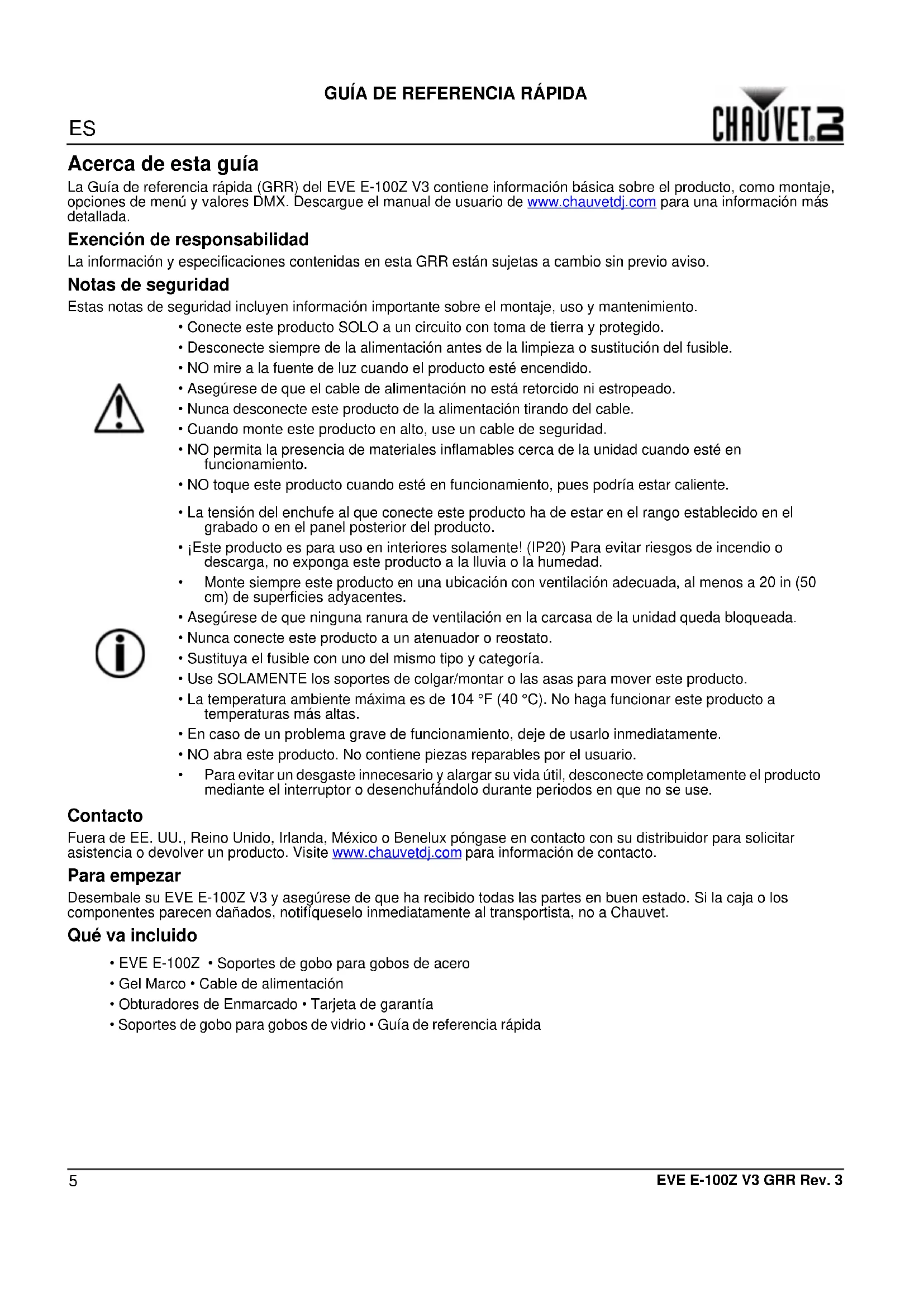

EVE E-100Z V3 GRR Rev. 3 Acerca de esta guía La Guía de referencia rápida (GRR) del EVE E-100Z V3 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada. Exención de responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso. Notas de seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento. Contacto Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto. Para empezar Desembale su EVE E-100Z V3 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. Qué va incluido

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.

• Sustituya el fusible con uno del mismo tipo y categoría.

• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

• EVE E-100Z • Soportes de gobo para gobos de acero

• Gel Marco • Cable de alimentación

• Obturadores de Enmarcado • Tarjeta de garantía

• Soportes de gobo para gobos de vidrio • Guía de referencia rápidaES

GUÍA DE REFERENCIA RÁPIDA

Descripción del producto El EVE E-100Z es un foco de enmarcado con curvas de atenuación integradas y control DMX. Los obturadores de enmarcado alteran fácilmente el haz proyectado. Utilizando gobos personalizados, se puede proyectar una imagen desde casi cualquier distancia con el rango de zoom de 14° a 30°. Las tiras de luz adicionales EVE E-100Z V3 se pueden adquirir por separado Visión general del producto Corriente alterna Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.. Alimentación en cadena Para ver el máximo número de EVE E-100Z que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto. Sustitución del fusible

1. Desconecte el producto de la alimentación.

2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.

3. Saque la tapa de seguridad de la carcasa.

4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro

del mismo tipo y categoría.

5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

¡ADVERTENCIA! NO enchufe nada que no sea un D-FiUSB en el puerto USB. Si lo hace, podría producir daños al producto. Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use. Portafusibles Entrada de alimentación Botones de menú Salida de alimentación Entrada/Salida DMX Pantalla LED D Puerto USB D-Fi™ Lazo de seguridad Mando del foco Gel soporte del bastidor Mando de ajuste de soporte Gel-Marco Obturadore de Enmarcado x4 Mando de Zoom Tornillo manual del soporte del gobo7

GUÍA DE REFERENCIA RÁPIDA

EVE E-100Z V3 GRR Rev. 3 Montaje Antes de montar este producto, lea las Notas de seguridad. Diagrama de montaje Descripción del panel de control Mapa de Menu

<MENU> Sale del menú o función actual <UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función <ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada MODO NIVELES DE PROGRAMACIÓN DESCRIPCIÓN Modo DMX 1-CH d--1-512 Selecciona la personalidad DMX y el valor inicial DMX 3-CH Atenuador U-- d000—255 Control de atenuador, atenuador y estroboscopio S000—255 Velocidad del atenuador dIM OFF Ajustes de velocidad del atenuador apagado, rápida, intermedia y lenta dIM1 dIM2 dIM3 Ventilador FAN AUTO Configura la velocidad del ventilador, automática o a plena potencia

Soporte de montaje Abrazadera (como la CLP-15N de Chauvet) Cable de seguridad (como el CH-05 de Chauvet) Mando de ajuste del soporteES

GUÍA DE REFERENCIA RÁPIDA

Enlace DMX El EVE E-100Z puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com

Dirección de inicio Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 510. Conexión Maestro/Esclavo El EVE E-100Z usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.D-FI USB Connectivity El EVE E-100Z V3 tiene la capacidad de convertirse en un receptor/transmisor D-Fi™ inalámbrico utilizando el D-Fi™ USB de CHAUVET® DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi™, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para funcionamiento del D-Fi™ USB en el Manual de usuario.. Valores DMX 3-CH 1-CH Una vez conectado, el D-Fi™ USB tomará el control del producto. El DMX por cable y el control de pantalla manual/botones de menú no estarán disponibles hasta que desconecte el D-Fi™ USB. Los niveles de prioridad son:

3. Control de pantalla manual/botones de menú

¡ADVERTENCIA! NO enchufe nada que no sea un D-USB en el puerto USB. Si lo hace, podría producir daños al producto. CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN 1 Atenuador 000 255 0-100% 2 Estroboscopio

255 Estroboscopio, lenta a rápida

Ajuste de la velocidad del atenuador desde la pantalla

101 Modo velocidad del atenuador apagado

152 Modo velocidad del atenuador 1 rápida

203 Modo velocidad del atenuador 2 intermedia

255 Modo velocidad del atenuador 3 lenta CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN 1 Atenuador 000 255 0-100%9
