MANUAL DE USUARIO Epix Flex 20 Chauvet

GUÍA DE REFERENCIA RÁPIDA

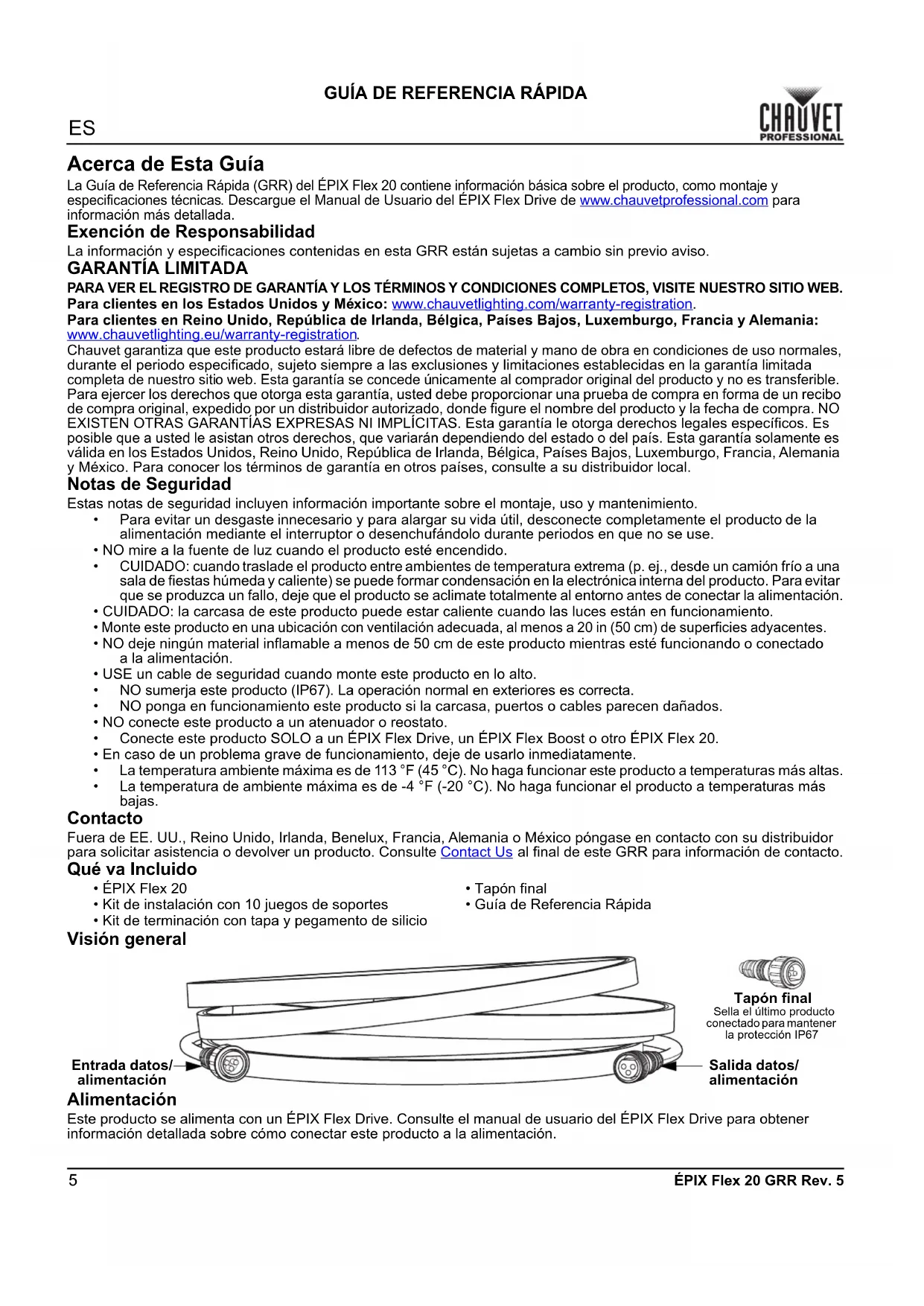

ÉPIX Flex 20 GRR Rev. 5 Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del ÉPIX Flex 20 contiene información básica sobre el producto, como montaje y especificaciones técnicas . Descargue el Manual de Usuario del ÉPIX Flex Drive de www.chauvetprofessional.com para información más detallada. Exención de Responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de Seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Para evitar un desgaste innecesario y para alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.

• NO mire a la fuente de luz cuando el producto esté encendido.

CUIDADO: cuando traslade el producto entre ambientes de temperatura extrema (p. ej., desde un camión frío a una sala de fiestas húmeda y caliente) se puede formar condensación en la electrónica interna del producto. Para evitar que se produzca un fallo, deje que el producto se aclimate totalmente al entorno antes de conectar la alimentación.

• CUIDADO: la carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.

• Monte este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

• USE un cable de seguridad cuando monte este producto en lo alto.

NO sumerja este producto (IP67). La operación normal en exteriores es correcta.

• NO ponga en funcionamiento este producto si la carcasa, puertos o cables parecen dañados.

• NO conecte este producto a un atenuador o reostato.

• Conecte este producto SOLO a un ÉPIX Flex Drive, un ÉPIX Flex Boost o otro ÉPIX Flex 20.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

La temperatura de ambiente máxima es de -4 °F (-20 °C). No haga funcionar el producto a temperaturas más bajas. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto. Qué va Incluido Visión general Alimentación Este producto se alimenta con un ÉPIX Flex Drive. Consulte el manual de usuario del ÉPIX Flex Drive para obtener información detallada sobre cómo conectar este producto a la alimentación.

• Kit de instalación con 10 juegos de soportes

• Kit de terminación con tapa y pegamento de silicio

• Guía de Referencia Rápida Tapón final Sella el último producto conectado para mantener la protección IP67 Entrada datos/ alimentación Salida datos/ alimentaciónES

GUÍA DE REFERENCIA RÁPIDA

Montaje Antes de montar este producto, lea las Notas de Seguridad. Utilice uno de los soportes incluidos cada 0,5 m (1,6’). Diagrama de montaje Corte a medida Cada ÉPIX Flex 20 se puede cortar a medida para adaptarse a instalaciones personalizadas. Cualquier ÉPIX Flex 20 que se corte a medida debe usarse como el último producto enlazado a un puerto de salida del ÉPIX Flex Drive. Kit de terminación Después de cortar un ÉPIX Flex 20 a medida, selle el tapón final incluido al extremo expuesto del producto con el pegamento de silicona incluido: Advertencias de manejo

• No retuerza nunca el ÉPIX Flex 20.

• No enrolle nunca el ÉPIX Flex 20 de lado. Si es necesario, recomendamos almacenar el producto en una bobina o carrete.

• Retenga siempre el ÉPIX Flex 20 en la bobina incluida cuando no esté instalado. ÉPIX Flex 20 no debe nunca doblarse, colocarse sin bobina en una caja o maletín de transporte, ni almacenarse de ninguna otra forma que no sea enrollado en la bobina.

• DESCONECTE el producto de la alimentación antes de cortar a medida.

• NO corte a través de componentes eléctricos.

• Cualquier ÉPIX Flex 20 que se corte a medida debe usarse como el último producto enlazado a un puerto de salida del ÉPIX Flex Drive.

1. Desconecte el producto de la alimentación.

2. Aplique el pegamento de silicona al extremo expuesto del producto.

3. Inserte el extremo expuesto del producto en el tapón final.

4. Retire el exceso de pegamento.

5. Deje que se seque antes de volver a conectar la alimentación.

Es necesario sellar la tapa completamente para mantener el grado de protección IP67 del producto. ÉPIX Flex 20 Soporte Inserte los tornillos aquí NO corte aquí Corte aquí7

GUÍA DE REFERENCIA RÁPIDA

ÉPIX Flex 20 GRR Rev. 5

• Nunca doble ni curve el ÉPIX Flex 20 más de la sección mínima de curvatura: 50 mm (2 in).

• No haga nunca fuerza excesiva sobre el ÉPIX Flex 20.

• Cuando instale el ÉPIX Flex 20 en el suelo, asegúrese de que el producto y los cables no ocupen lugares de paso de personas o vehículos.

• ¡Nunca tire el ÉPIX Flex 20! Manipúlelo con cuidado.

• Nunca perfore ni corte el producto de ninguna forma que no sea la indicada en Corte a medida

• Cuando instale el ÉPIX Flex 20 en un canal, nunca apriete en desde las dos direcciones. Presione el producto desde un extremo hacia el otro, en una dirección.

• Nunca instale el ÉPIX Flex 20 ejerciendo tensión sobre los cables. Retorcerlo o aplicar fuerza excesiva puede dañar o destruir las conexiones o los conectores eléctricos.

• Nunca deje colgado ni suspendido el ÉPIX Flex 20. El producto debe sujetarse a una superficie cada 0,5 m (1,6 ft).ES

GUÍA DE REFERENCIA RÁPIDA

Especificaciones Técnicas Dimensiones y peso Nota: las dimensiones en pulgadas están redondeadas. Alimentación Fuente de Luz Fotometría Térmico Pedidos Longitud Anchura Altura Peso 358 mm (14”) 127 mm (5”) 106 mm (4”) 1,9 kg (4,2 lb) Fuente de alimentación Tensión de entrada Alimentación en cadena ÉPIX Flex Drive 24 VCC 2 por puerto ÉPIX Flex Drive 2 adicionales con el ÉPIX Flex Boost (8 en total por ÉPIX Flex Drive) Parámetro 120 V, 60 Hz 208 V, 60 Hz 230 V, 50 Hz Consumo 79 W 93 W 95 W Corriente de funcionamiento 0,653 A 0,450 A 0,417 A E/S alimentación US/Mundial UK/Europa Conector de entrada de alimentación IP Flex de 3 pines IP Flex de 3 pines Enchufe del cable de alimentación IP Flex de 3 pines IP Flex de 3 pines Tipo Color Cantidad Duración LED Tri-color RGB 240 50.000 horas Ángulo de visión Tamaño de píxel Lúmenes 160° 20 mm 140 lm/pie (459,32 lm/m) Temp. externa mínima Temp. externa máxima Refrigeración -4 °F (-20 °C) 113 °F (45 °C) Convección Descripción del Producto Nombre del Producto Código de Artículo Número UPC ÉPIX Flex 20 EPIXFLEX20 99991442 7814622179079
