MANUAL DE USUARIO EVE TF20X Chauvet

GUÍA DE REFERENCIA RÁPIDA

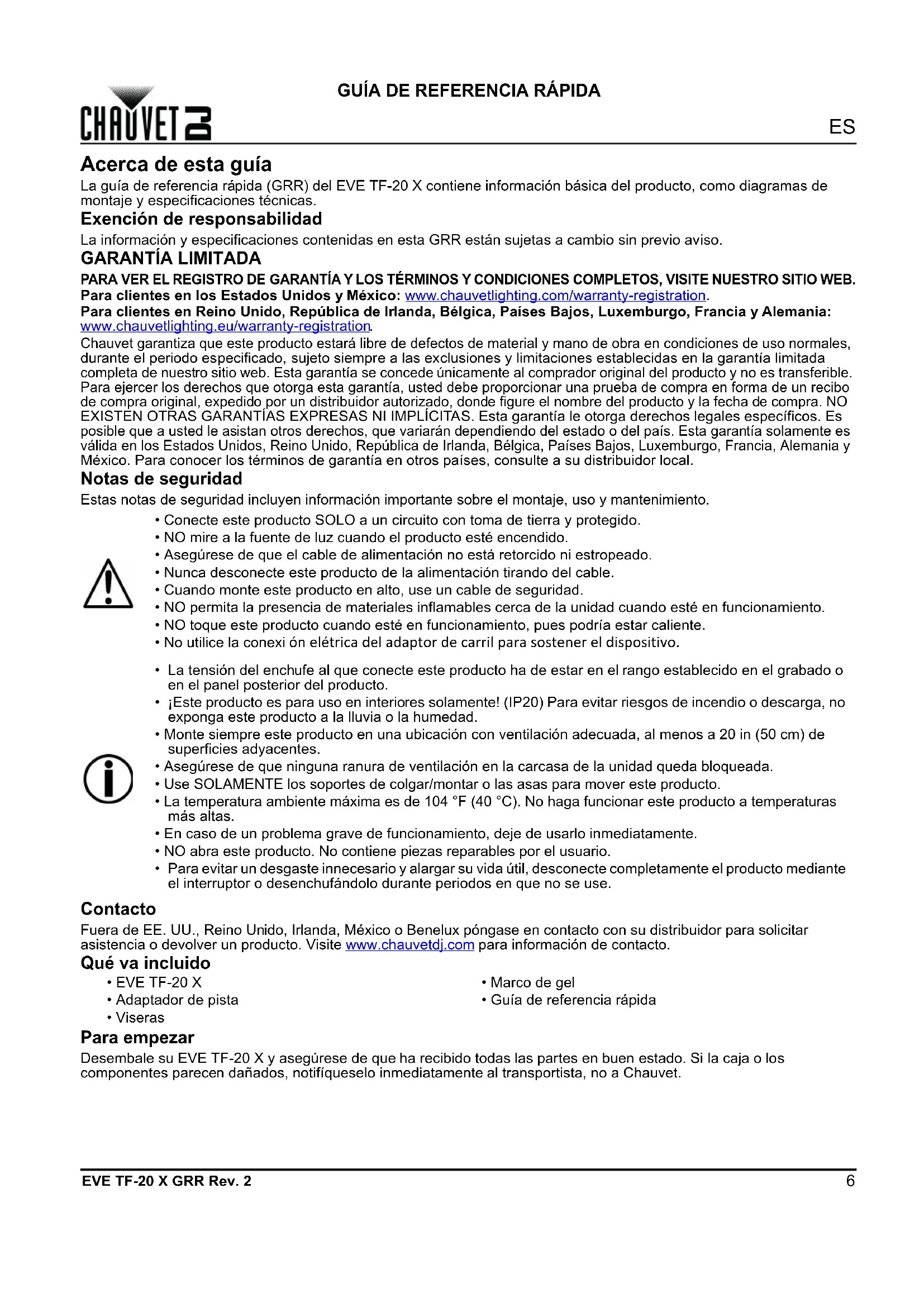

Acerca de esta guía La guía de referencia rápida (GRR) del EVE TF-20 X contiene información básica del producto, como diagramas de montaje y especificaciones técnicas. Exención de responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de seguridad Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento. Contacto Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto. Qué va incluido Para empezar Desembale su EVE TF-20 X y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• NO mire a la fuente de luz cuando el producto esté encendido.

• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

• Nunca desconecte este producto de la alimentación tirando del cable.

• Cuando monte este producto en alto, use un cable de seguridad.

• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• No utilice la conexi ón elétrica del adaptor de carril para sostener el dispositivo.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• NO abra este producto. No contiene piezas reparables por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

• Guía de referencia rápida7

GUÍA DE REFERENCIA RÁPIDA

EVE TF-20 X GRR Rev. 2 Descripción del producto El EVE TF-20 X es una luminaria Fresnel de alta potencia, compacta y adaptable a pista, con capacidad para funcionar con atenuador o reostato. Visión general Dimensiones Corriente alterna El producto tiene una fuente de alimentación fija y puede funcionar con una tensión de entrada de 120 VCA 60 Hz o 220 VCA 50 Hz, dependiendo del modelo. Este producto se puede conectar a un atenuador o reostato enchufándolo a una toma de corriente normal controlada por un atenuador o reostato, o empalmando el cable de alimentación y conectándolo al adaptador de pista incluido. Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use. Conexión Cable (EE.UU) Cable (Europa) Color del Tornillo CA Cargado Negro Marrón Amarillo/Bronce CA Neutro Blanco Azul Plata CA Tierra Verde/Amarillo Verde/Amarillo Verde/Plata El empalme a una instalación de atenuador o iluminación de pista comercial debe realizarlo un profesional cualificado. Orificio de montaje Pinza de montaje de viseras Viseras Cable de alimentación 7,9 in 201,5 mm 4,8 in 123 mm 3,4 in 87,8 mmES

GUÍA DE REFERENCIA RÁPIDA

Adaptador de pista Antes de montar este producto, lea las Notas de seguridad. Para empalmar el adaptador de pista incluido con el EVE TF-20 X:

1. Corte el cable de alimentación, dejando 45 cm de margen para maniobrar.

2. Pele y deje al descubierto cable suficiente para poder hacer el empalme.

3. Desmonte el adaptador de pista:

4. Pase el cable a través de cada pieza y del soporte de montaje, según se muestra en el diagrama de abajo.

Quite los 2 tornillos Saque el conjunto Quite los 2 tornillos Quite la tapa 120 VCA 220 VCA 220 VCA120 VCA Arandela9

GUÍA DE REFERENCIA RÁPIDA

EVE TF-20 X GRR Rev. 2

5. Empalme al adaptador de pista como se indica en el diagrama siguiente.

6. Fije el adaptador de pista al soporte de montaje utilizando el tornillo huevo y la(s) tuerca(s), y vuelva a montarlo.

Montaje del soporte Antes de montar este producto, lea las Notas de seguridad. Diagramas de montaje del soporte Empalme los cables (con los conectores incluidos) Neutro Tierra Fase Empalme los cables (con tornillos) Neutro Tierra Fase 120 VCA 220 VCA Cable de seguridad (como el CH-05 de Chauvet) Abrazadera (como la CLP-15N de Chauvet) Soporte de montajeES

GUÍA DE REFERENCIA RÁPIDA

Especificaciones Técnicas Dimensiones y Peso Note: las dimensiones en pulgadas están redondeadas. Alimentación Fuente de Luz Fotometría Térmico Pedidos Longitud Anchura Altura Peso 201,5 mm (7,9”) 123 mm (4,8”) 87,8 mm (3,4”) 0,9 kg (2 lb) Tipo de fuente de alimentación Rango Selección de tensión Fija 120 VCA, 60 Hz o 220 VCA, 50 Hz Fija Parámetro 120 V, 60 Hz 220 V, 50 Hz Consumo 24 W 24 W Corriente de funcionamiento 0,2 A 0,1 A E/S alimentación US/Canadá UK/Mundial Cable de alimentación fijo Edison (EE. UU.) Enchufe local Tipo Color Cantidad Alimentación Intensidad Duración COB LED Blanco cálido 1 20 W 0,5 A 50.000 horas Ángulo de haz Ángulo de campo 24° 40° Temp. externa máxima Refrigeración 40 °C (104 °F) Convección Nombre de producto Código de artículo Número UPC
