BEDIENUNGSANLEITUNG EVE TF20X Chauvet

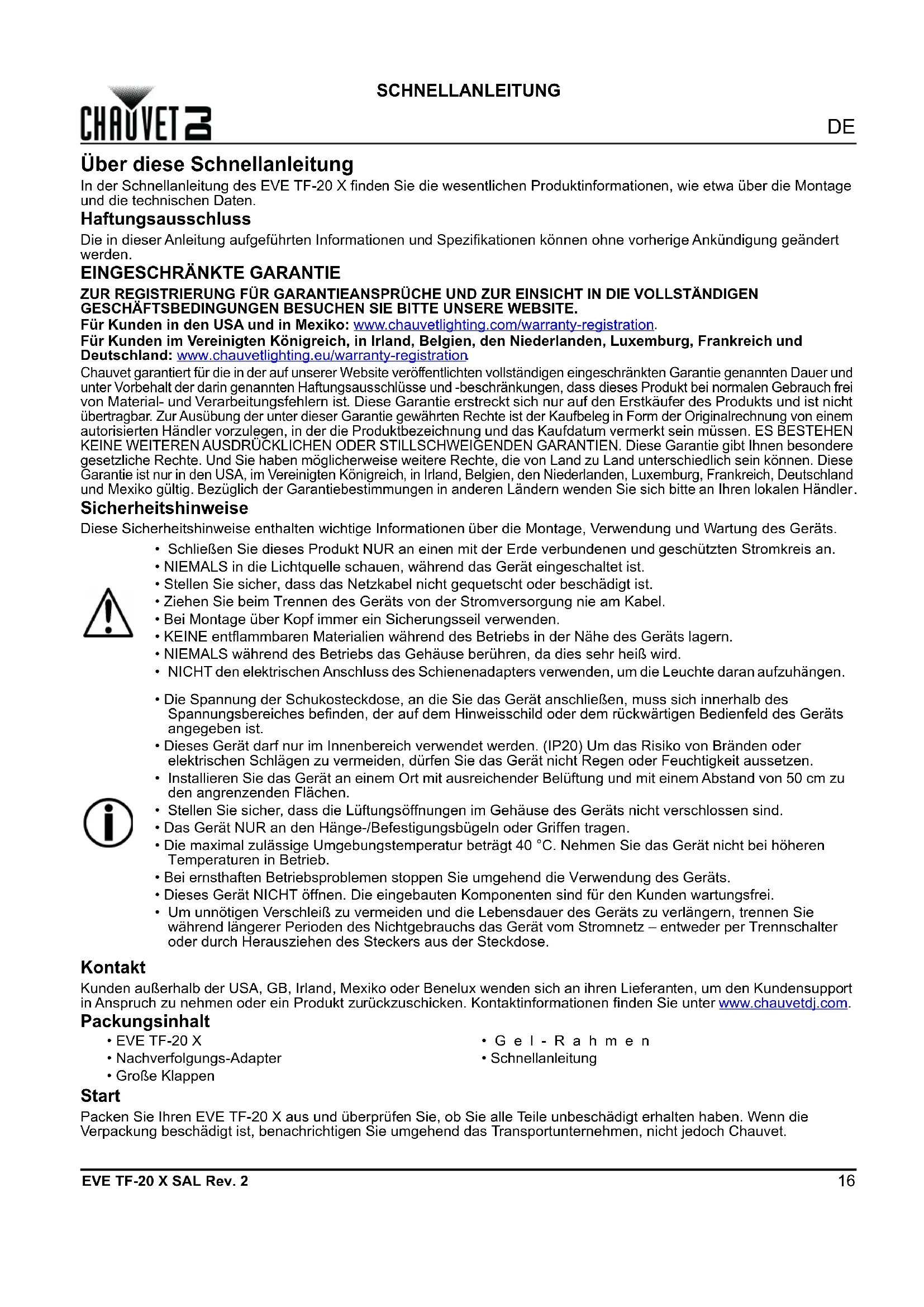

EVE TF-20 X SAL Rev. 2 SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des EVE TF-20 X finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage und die technischen Daten. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler

Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts. Kontakt Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetdj.com

Packungsinhalt Start Packen Sie Ihren EVE TF-20 X aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• NICHT den elektrischen Anschluss des Schienenadapters verwenden, um die Leuchte daran aufzuh ängen.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

• Nachverfolgungs-Adapter

SCHNELLANLEITUNG EVE TF-20 X SAL Rev. 2 Produktbeschreibung Der EVE TF-20 X ist eine leistungsstarke, kompakte Fresnel-Leuchte mit Nachverfolgungs-Anpassung und der Möglichkeit, einen Dimmer oder Regelwiderstand zu betreiben. Übersicht Abmessungen Wechselstrom Das Gerät ist so konzipiert, dass es je nach Stellung des Spannungsschalters und Modell mit einer Eingangsspannung von entweder 120 V ~ 60 Hz oder 220 V ~ 50 Hz betrieben werden kann. Dieses Produkt kann an einen Dimmer oder Regelwiderstand angeschlossen werden. Stecken Sie es dazu einfach in eine von einem Dimmer oder Regelwiderstand geregelte standardmäßige Steckdose, oder spleißen Sie das Stromkabel und verbinden Sie es mit dem beiliegenden Nachverfolgungs-Adapter. Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Verbindung Draht (US) Draht (Europa) Schraube Farbe Wechselstrom Führend Schwarz Braun Gelb/Messing Wechselstromneutral Weiß Blau Silber Wechselstrom Erde Grün/gelb Grün/gelb Grün/Silber Das Spleißen einer kommerziellen Nachverfolgungs-Leuchte oder die Einrichtung des Dimmers sollte durch eine zugelassene Fachkraft erfolgen. Befestigungsloch Große Klappen Befestigungsclip für große Klappen Stromkabel 7,9 in 201,5 mm 4,8 in 123 mm 3,4 in 87,8 mmDE

EVE TF-20 X SAL Rev. 2 SCHNELLANLEITUNG Nachverfolgungs-Adapter Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. So spleißen Sie den beiliegenden Nachverfolgungs-Adapter am EVE TF-20 X:

1. Schneiden Sie das Stromkabel ab, lassen Sie dabei ca. 45 cm Raum für Bewegung.

2. Isolieren Sie zum Spleißen eine ausreichende Länge des Kabels und der Drähte ab.

3. So nehmen Sie den Nachverfolgungs-Adapter auseinander:

4. Führen Sie das Kabel wie in der unteren Abbildung dargestellt durch jedes Teil und den Befestigungsbügel

hindurch. Entfernen Sie die 2 Schrauben Ziehen Sie die Baugruppe heraus Entfernen Sie die 2 Schrauben Entfernen Sie die Abdeckung 120 V 220 V 220 V120 V Unterlegscheibe19

SCHNELLANLEITUNG EVE TF-20 X SAL Rev. 2

5. Spleißen Sie den Nachverfolgungs-Adapter wie in der unteren Abbildung dargestellt.

6. Sichern Sie den Nachverfolgungs-Adapter mit den Hohlschrauben und Muttern am Befestigungsbügel und

bauen Sie die Baugruppe wieder zusammen. Schellenmontage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Schema für Schellenmontage Spleißen Sie die Drähte. (mit den beiliegenden Crimp-Verbindern) Neutralleiter Erde Stromführend Spleißen Sie die Drähte. (mit Schrauben) Neutralleiter Erde Stromführend 120 V 220 V Sicherheitskabel (wie die CH-05 von Chauvet) Klemmen- (wie die CLP-15N von Chauvet) BefestigungsbügelDE

EVE TF-20 X SAL Rev. 2 SCHNELLANLEITUNG Technische Daten Abmessungen und Gewicht Hinweis: Abmessungen in Zoll sind gerundet. Leistungsaufnahme Leuchtquelle Lichttechnik Wärmeentwicklung Bestellung Länge Breite Höhe Gewicht 201,5 mm (7,9 Zoll) 123 mm (4,8 Zoll) 87,8 mm (3,4 Zoll) 0,9 kg (2 lb) Netzteiltyp Bereich Spannungsschalter Fest 120 V, 60 Hz o 220 V, 50 Hz Fest Parameter 120 V, 60 Hz 220 V, 50 Hz Stromverbrauch 24 W 24 W Betriebsstromstärke 0,2 A 0,1 A I/O-Eingangsbuchse USA/Kanada GB/weltweit Angeklemmtes Netzkabel Edison (USA) Lokaler Stecker Typ Farbe Menge Leistungsaufnahme Strom Dauer COB LED Warmweiß 1 20 W 0,5 A 50.000 Stunden Abstrahlwinkel Feldwinkel 24° 40° Max. externe Temp. Kühlung 40 °C (104 °F) Konvektion Produktbezeichnung Artikelcode UPC-Nummer
