MANUALE UTENTE EVE TF20X Chauvet

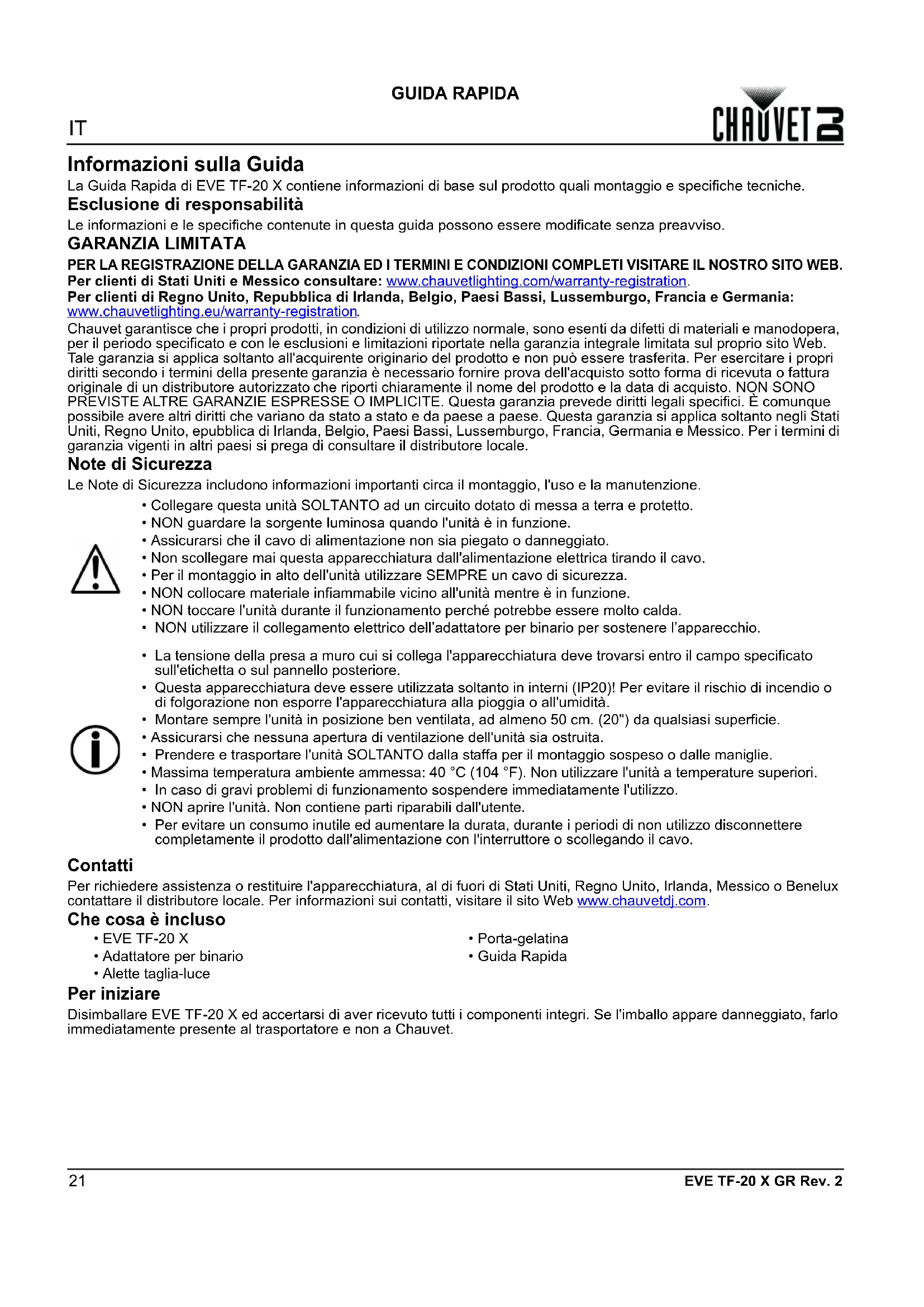

GUIDA RAPIDA EVE TF-20 X GR Rev. 2 Informazioni sulla Guida La Guida Rapida di EVE TF-20 X contiene informazioni di base sul prodotto quali montaggio e specifiche tecniche. Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. GARANZIA LIMITATA PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration. Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Messico o Benelux contattare il distributore locale. Per informazioni sui contatti, visitare il sito Web www.chauvetdj.com

Che cosa è incluso Per iniziare Disimballare EVE TF-20 X ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• NON utilizzare il collegamento elettrico dell’adattatore per binario per sostenere l’apparecchio.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

• Adattatore per binario

EVE TF-20 X GR Rev. 2 GUIDA RAPIDA Descrizione del prodotto EVE TF-20 X è un compatto sistema di illuminazione a lente Fresnel di elevata potenza, con possibilità di montaggio su binario, in grado di funzionare con dimmer o reostato. Informazioni generali Dimensioni Alimentazione CA L'apparecchiatura è dotata di alimentatore fisso con tensione in ingresso di 120 V / 60 Hz oppure 220 V / 50 Hz, a seconda del modello. È possibile collegare questa apparecchiatura ad una presa standard controllata da un dimmer o da un reostato, oppure tagliando parte del cavo di alimentazione e collegandolo all'adattatore per binario incluso. Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi. Collegamento Cavo (USA) Cavo (Europa) Colore Vite CA Fase Nero Marrone Giallo/Ottone CA Neutro Bianca Blu Argento CA Terra Verde/Giallo Verde/Giallo Verde/Argento La modifica del cavo di alimentazione per collegamento ad un binario per illuminazione o a un dimmer deve essere eseguita da un elettricista certificato. foro di montaggio Alette taglia-luce Clip di ancoraggio per alette taglia-luce Cavo di alimentazione 7,9 in 201,5 mm 4,8 in 123 mm 3,4 in 87,8 mm23

GUIDA RAPIDA EVE TF-20 X GR Rev. 2 Adattatore per binario Prima di montare l'unità, leggere le Note di Sicurezza. Per collegare l'adattatore per binario allo EVE TF-20 X:

1. Tagliare il cavo di alimentazione, lasciandone una sezione di 45 cm.

2. spelare quanto basta il cavo ed i conduttori per consentire la giunzione.

3. Smontaggio dell'adattatore per binario:

4. Far passare il cavo attraverso tutti i pezzi e la staffa di montaggio, come da schema mostrato di seguito.

Rimuovere le due viti Estrarre il gruppo Rimuovere le due viti Smontare il coperchio 120 V 220 V 220 V120 V RondellaIT

5. Collegare all'adattatore per binario come mostrato nello schema che segue.

6. Assicurare l'adattatore per binario alla staffa di montaggio utilizzando il bullone cavo e i dadi e rimontare.

Montaggio con morsetto Prima di montare l'unità, leggere le Note di Sicurezza. Schema di montaggio con morsetto Spelare i conduttori (con connettori a crimpare inclusi) Neutro Terra Fase Spelare i conduttori (con viti) Neutro Terra Fase 120 V 220 V Cavo di sicurezza (come il CH-05 di Chauvet) Morsetto (come il CLP-15N di Chauvet) Staffa di montaggio25

GUIDA RAPIDA EVE TF-20 X GR Rev. 2 Specifiche Tecniche Dimensioni e Peso Nota: le dimensioni in pollici sono state arrotondate. Alimentazione Sorgente Luminosa Fotometrici Termico Ordinazione Lunghezza Larghezza Altezza Peso 201,5 mm (7,9 po) 123 mm (4,8 po) 87,8 mm (3,4 po) 0,9 kg (2 lb) Tipo di alimentazione elettrica Range Selezione tensione Fisso 120 VAC, 60 Hz o 220 VAC, 50 Hz Fisso Parametro 120 V, 60 Hz 220 V, 50 Hz Consumo 24 W 24 W Corrente di funzionamento 0,2 A 0,1 A Ingresso/uscita alimentazione US/Canada Regno Unito/Resto del Mondo Cavo di alimentazione fisso Edison (US) Spina locale Tipo Color Quantità Alimentazione Corrente Durata Nominale COB LED Bianco caldo 1 20 W 0,5 A 50000 ore Angolo a fascio Angolo a campo 24° 40° Temp. esterna massima Raffreddamento 40 °C (104 °F) Convezione Nome prodotto Codice articolo Numero UPC
