Tipo di prodotto	Lampada LED portatile
Marca	Chauvet
Modello	EZBar
Dimensioni	358 x 127 x 106 mm (14 x 5 x 4 pollici)
Peso	1,9 kg (4,2 lb)
Alimentazione di rete	Alimentatore esterno 100-240 VCA, 50/60 Hz, uscita 15 VCC, 1,6 A
Alimentazione batteria	Batteria ricaricabile agli ioni di litio integrata, autonomia fino a 8 ore, tempo di ricarica 7,5 ore
Sorgente luminosa	3 LED bianco caldo, 5 W ciascuna, durata 50 000 ore
Angolo del fascio	5°
Angolo di campo	10°
Illuminamento a 2 m	3 900 lux
Telecomando	Compatibile IRC-6 (infrarosso)
Funzioni	Dimmer integrato, interruttore on/off, indicatore di durata della batteria
Montaggio	Base magnetica, filettatura per asta microfono (3/8"-16 e 5/8"-27 tpi), anello di sicurezza
Accessori inclusi	Alimentatore esterno, telecomando IRC-6, diffusori 10° e 25°
Grado di protezione	IP20 (solo per uso interno)
Temperatura ambiente max	40 °C (104 °F)
Sistema di raffreddamento	Convezione naturale
Garanzia	Garanzia limitata (consultare il sito Chauvet per le condizioni complete)
Consumo	19 W (120 V) / 18 W (230 V)
Corrente di funzionamento	0,3 A (120 V) / 0,2 A (230 V)
Codice UPC	781462218089

Domande frequenti - EZBar Chauvet

Qual è l'autonomia della batteria dell'EZBar?

L'autonomia massima è di 8 ore dopo una carica completa. Il tempo di ricarica è di circa 7,5 ore.

Come caricare la batteria dell'EZBar?

Utilizzare l'alimentatore esterno fornito (15 VCC, 1,6 A) e collegarlo all'ingresso CC dell'apparecchio. Gli indicatori di carica sono rossi durante la carica e verdi quando la batteria è piena. Evitare di caricare in un contenitore chiuso e non superare le 24 ore di carica.

Posso utilizzare l'EZBar mentre è collegato alla rete elettrica?

Sì, l'EZBar può funzionare a rete mentre carica la batteria. Assicurarsi che la tensione di ingresso sia compresa tra 100 e 240 VCA.

Come montare l'EZBar su un'asta microfono?

L'apparecchio è dotato di una filettatura per asta microfono secondo gli standard 3/8"-16 tpi (europeo) e 5/8"-27 tpi (USA). Avvitare semplicemente l'asta nel supporto microfono previsto. Non inserire nulla di diverso da un'asta microfono per evitare di danneggiare il prodotto.

Posso utilizzare il telecomando IRC-6 con l'EZBar?

Sì, l'EZBar è compatibile con il telecomando IRC-6 di Chauvet. I pulsanti utilizzabili sono: <%> per il dimmer, ON/OFF per accendere/spegnere i LED, e il pulsante batteria per visualizzare l'indicatore di durata.

Come pulire l'EZBar?

Scollegare sempre l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi. Assicurarsi che nessuna fessura di ventilazione sia ostruita.

Quali sono le precauzioni di sicurezza importanti?

Non esporre mai gli occhi direttamente alla sorgente luminosa. Utilizzare sempre un cavo di sicurezza in caso di montaggio in altezza. Non utilizzare all'esterno (IP20). La temperatura ambiente non deve superare i 40 °C. Non aprire l'apparecchio (nessuna parte riparabile dall'utente).

Come installare un diffusore sull'EZBar?

Posizionare il diffusore (10° o 25°) sulla parte anteriore dell'apparecchio, quindi avvitare l'anello di fissaggio per tenerlo in posizione. Rimuoverlo svitando l'anello.

Cosa fare se la batteria non si carica?

Se la batteria è completamente scarica, l'apparecchio potrebbe non accendersi immediatamente dopo il collegamento. Lasciarla caricare per alcuni minuti. Se il problema persiste, verificare che l'alimentatore sia ben collegato e che la temperatura ambiente sia compresa tra 0 °C e 35 °C.

Dove trovare il manuale d'uso completo?

Il manuale di riferimento (MdR) è disponibile gratuitamente per il download su notice-facile.com in formato PDF. È possibile consultare anche il sito di Chauvet per maggiori informazioni.

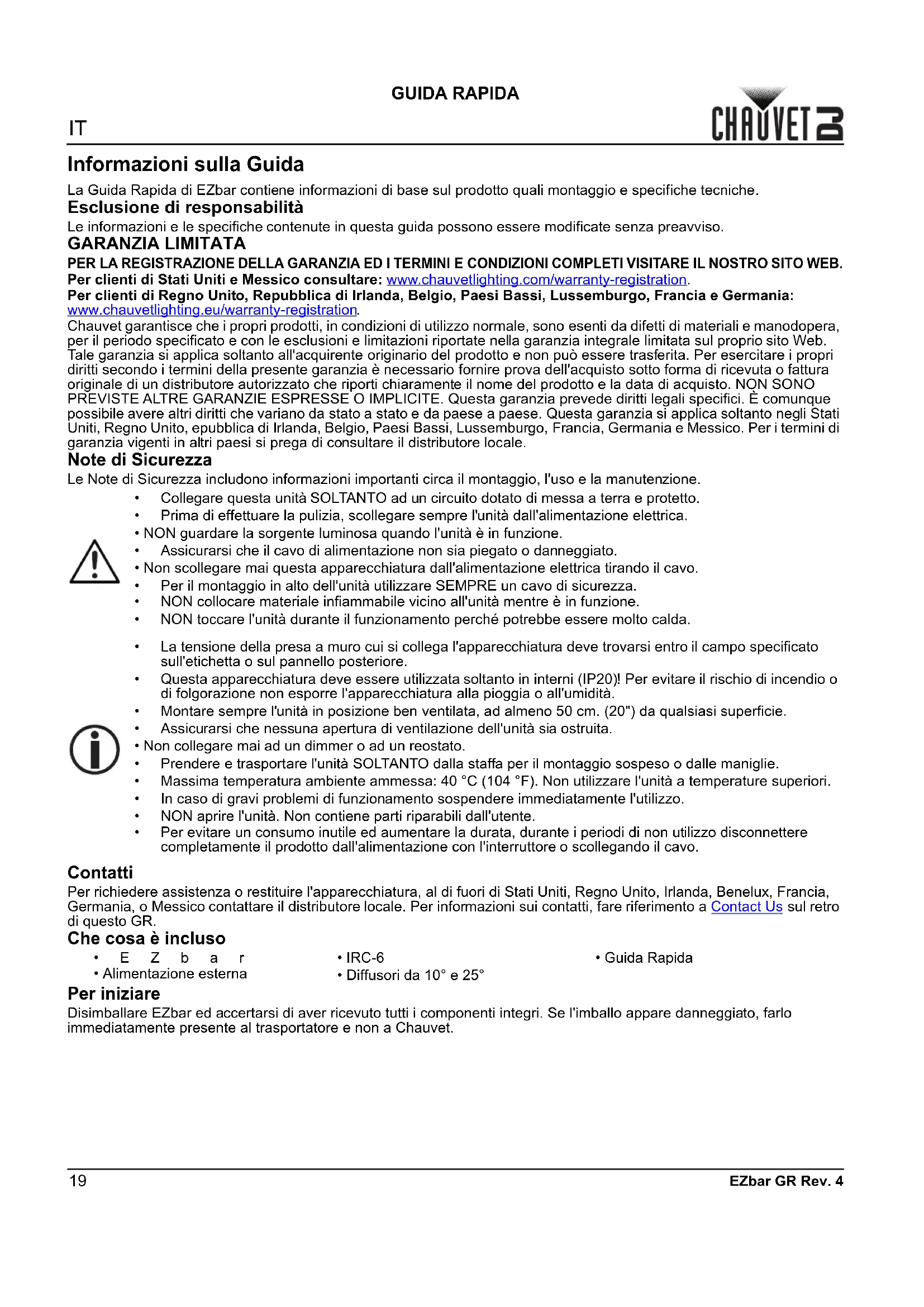

MANUALE UTENTE EZBar Chauvet

Informazioni sulla Guida

La Guida Rapida di EZbar contiene informazioni di base sul prodotto quali montaggio e specifiche tecniche.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

- Prima di effettuare la pulizia, scollegare sempre l'unità dall'alimentazione elettrica.

- NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

- Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

- Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

- Non collegare mai ad un dimmer o ad un reostato.

- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• E Z b a r

- Alimentazione esterna

- IRC-6

- Diffusori da 10° e 25°

- Guida Rapida

Per iniziare

Disimballare EZbar ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

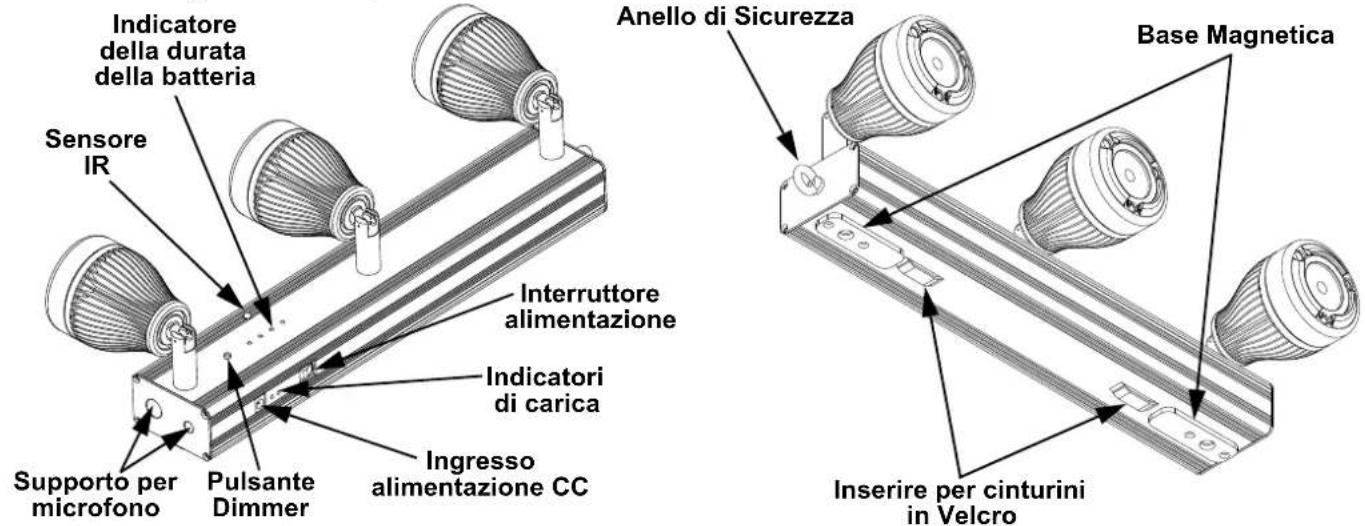

Informazioni generali del prodotto

Indicatore della durata della batteria Sensore IR Supporto per microfono Pulsante Dimmer Interruttore alimentazione Indicatori di carica Ingresso alimentazione CC Anello di Sicurezza Base Magnetica Inserire per cinturini in Velcro

Alimentazione CA

L'apparecchiatura è dotata di alimentatore esterno a commutazione automatica con tensione in ingresso di 100\~240 V CA - 50/60 Hz. La tensione di uscita è di 15 V CC, 1,6 A.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Alimentazione a batteria

Ogni EZbar viene fornito con una batteria ricaricabile al ioni di litio per funzionamento senza cavo.

Indicatori di carica su EZbar si illuminano in Rosso quando la batteria è in carica e poi in Verde a carica completata.

Non caricare la batteria in un contenitore chiuso.

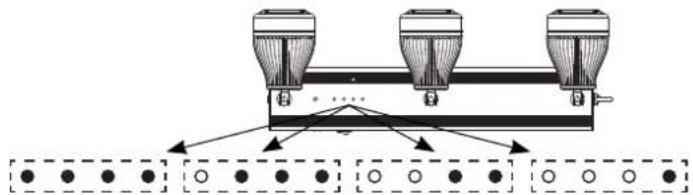

Indicatore della durata della batteria

L'indicatore della durata della batteria mostrano la carica residua.

Note sulla ricarica della batteria

• Evitare di scaricare la batteria fino ad un livello inferiore a 10%.
  • Per risultati ottimali, ricaricare la batteria a temperature comprese tra 0 °C (32 °F) e 35 °C (95 °F).
  • Durante la ricarica, tenere il prodotto ad almeno 1 metro di distanza da fiamme libere o piastre calde.
• Se la batteria è completamente scarica, non è possibile attivare immediatamente il dispositivo quando collegato al caricatore. Prima di accendere il dispositivo, lasciare ricaricare la batteria per pochi minuti.
• Durante la ricarica, il dispositivo potrebbe riscaldarsi. Ciò è normale e non compromette durata nel tempo o prestazioni. Se la batteria si riscalda più del normale, il caricatore potrebbe interromprere la ricarica.
• Non caricare le batterie in un contenitore chiuso.
  • Non ricaricare la batteria per più di 24 ore.

Tempo di funzionamento della batteria

Tempo massimo di funzionamento Tempo di ricarica

Fino a 8 ore 7,5 ore

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

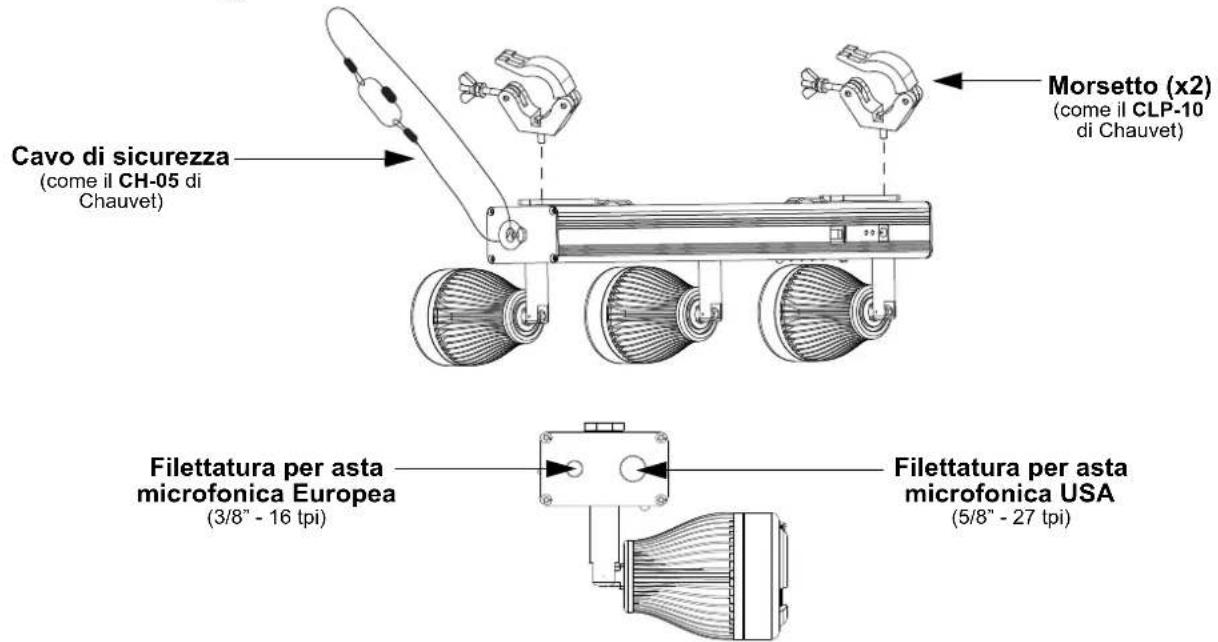

Schema di montaggio

Morsetto (x2) (come il CLP-10 di Chauvet) Cavo di sicurezza (come il CH-05 di Chauvet) Filettatura per asta microfonica Europea (3/8" - 16 tpi) Filettatura per asta microfonica USA (5/8" - 27 tpi)

NON inserire altro che un supporto per microfono nella filettatura del microfono. Ciò potrebbe causare danni al prodotto.

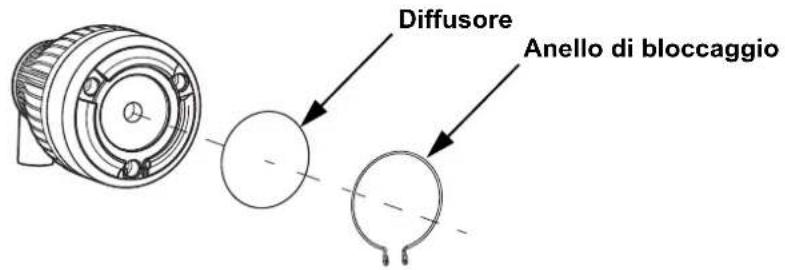

Installazione del diffusore

Diffusore Anello di bloccaggio

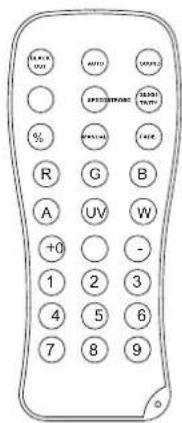

Telecomando IRC-6 (a infrarossi)

EZbar è compatibile con il telecomando IRC-6 di Chauvet.

Con EZbar vengono utilizzati i seguenti pulsanti del telecomando:

MAYA OUT OFFY ON/OFF SPEED/SMO R G B A UV W +0 - 1 2 3 4 5 6 7 8 9

- Attiva/disattiva i LED

<%> - Abilita il controllo del dimmer. Usa <+> o <-> per aumentare o diminuire la luminosità.

- Attiva/disattiva l'indicatore della durata della batteria

Specifiche Tecniche

Dimensioni e Peso

Lunghezza Larghezza Altezza Peso

358 mm (14 in) 127 mm (5 in) 106 mm (4 in) 1,9 kg (4,2 lb)

Nota: Le dimensioni in pollici sono state arrotondate.

Alimentazione

Parametro EZpin Alimentazione esterna

Tipo di alimentazione elettrica Fisso Commutazione

Gamma 15 VCC, 1,6 A 100–240 VCA, 50/60 Hz

Selezione tensione Fisso Commutazione automatica

Parametro	120 V, 60 Hz	230 V, 50 Hz
Consumo	19 W	18 W
Corrente di funzionamento	0,3 A	0,2 A

Sorgente Luminosa

Tipo	Color	Quantità	Alimentazione	Corrente	Durata Nominale
LED	Bianco caldo	3	5 W	1,3 A	50.000 ore

Fotometrici

Angolo a fascio	Angolo di campo	Illuminamento a 2 m
5°	10°	3.900

Termico

Temp. esterna massima Raffreddamento

40 °C (104 °F) Convezione

Ordinazione

Nome prodotto	Codice articolo Numero UPC
EZbar	10061460	781462218089
