EZBar - Lámpara Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lámpara LED portátil
Marca	Chauvet
Modelo	EZBar
Dimensiones	358 x 127 x 106 mm (14 x 5 x 4 pulgadas)
Peso	1,9 kg (4,2 lb)
Alimentación de red	Alimentación externa 100-240 VCA, 50/60 Hz, salida 15 VCC, 1,6 A
Alimentación por batería	Batería de iones de litio recargable integrada, autonomía de hasta 8 horas, tiempo de carga 7,5 horas
Fuente de luz	3 LED blanco cálido, 5 W cada una, vida útil 50 000 horas
Ángulo de haz	5°
Ángulo de campo	10°
Iluminancia a 2 m	3 900 lux
Mando a distancia	Compatible con IRC-6 (infrarrojos)
Funciones	Regulador integrado, interruptor encendido/apagado, indicador de vida útil de la batería
Montaje	Base magnética, rosca para pie de micrófono (3/8"-16 y 5/8"-27 tpi), bucle de seguridad
Accesorios incluidos	Alimentación externa, mando a distancia IRC-6, difusores de 10° y 25°
Índice de protección	IP20 (uso interior solamente)
Temperatura ambiente máxima	40 °C (104 °F)
Sistema de refrigeración	Convección natural
Garantía	Garantía limitada (consulte el sitio web de Chauvet para las condiciones completas)
Consumo	19 W (120 V) / 18 W (230 V)
Corriente de funcionamiento	0,3 A (120 V) / 0,2 A (230 V)
Código UPC	781462218089

Preguntas frecuentes - EZBar Chauvet

¿Cuál es la autonomía de la batería del EZBar?

La autonomía máxima es de 8 horas después de una carga completa. El tiempo de carga es de aproximadamente 7,5 horas.

¿Cómo cargar la batería del EZBar?

Utilice la alimentación externa suministrada (15 VCC, 1,6 A) y enchúfela en la entrada CC del aparato. Los indicadores de carga son rojos durante la carga y verdes una vez que la batería está llena. Evite cargar en un recipiente cerrado y no exceda las 24 horas de carga.

¿Puedo usar el EZBar mientras lo enchufo a la red?

Sí, el EZBar puede funcionar con la red mientras carga la batería. Asegúrese de que la tensión de entrada esté entre 100 y 240 VCA.

¿Cómo montar el EZBar en un pie de micrófono?

El aparato dispone de una rosca para pie de micrófono según normas 3/8"-16 tpi (europeo) y 5/8"-27 tpi (EE. UU.). Simplemente enrosque el pie en el soporte de micrófono previsto para ello. No inserte nada más que un pie de micrófono para evitar dañar el producto.

¿Puedo usar el mando a distancia IRC-6 con el EZBar?

Sí, el EZBar es compatible con el mando a distancia IRC-6 de Chauvet. Los botones utilizables son: <%> para el regulador, ON/OFF para encender/apagar los LED, y el botón de batería para mostrar el indicador de vida útil.

¿Cómo limpiar el EZBar?

Desenchufe siempre el aparato antes de la limpieza. Utilice un paño suave y seco. No utilice productos abrasivos ni disolventes. Asegúrese de que ninguna ranura de ventilación esté obstruida.

¿Cuáles son las precauciones de seguridad importantes?

Nunca exponga los ojos directamente a la fuente de luz. Utilice siempre un cable de seguridad en caso de montaje en altura. No usar en exteriores (IP20). La temperatura ambiente no debe superar los 40 °C. No abra el aparato (ninguna pieza reparable por el usuario).

¿Cómo instalar un difusor en el EZBar?

Coloque el difusor (10° o 25°) en la parte frontal del aparato, luego atornille el anillo de retención para mantenerlo en su lugar. Retírelo desatornillando el anillo.

¿Qué hacer si la batería no se carga?

Si la batería está completamente descargada, es posible que el aparato no se encienda inmediatamente después de la conexión. Déjela cargar unos minutos. Si el problema persiste, verifique que la alimentación esté bien conectada y que la temperatura ambiente esté entre 0 °C y 35 °C.

¿Dónde encontrar el manual de uso completo?

El manual de referencia (MdR) está disponible gratuitamente para descargar en notice-facile.com en formato PDF. También puede consultar el sitio web de Chauvet para obtener más información.

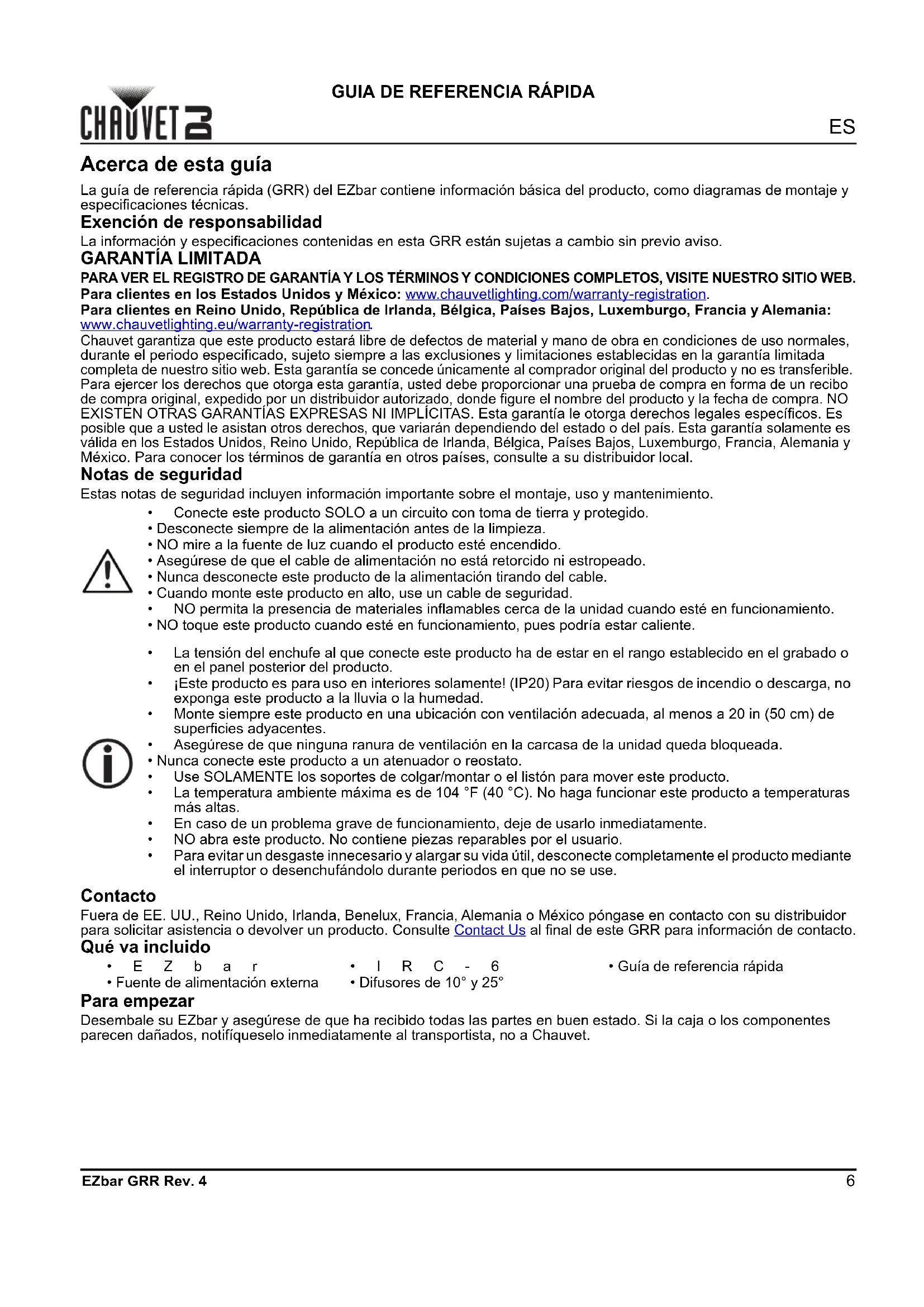

MANUAL DE USUARIO EZBar Chauvet

La guía de referencia rápida (GRR) del EZbar contiene información básica del producto, como diagramas de montaje y especificaciones técnicas.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
  • NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
  • Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
  • NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• E Z b a r

• I R C - 6

- Guía de referencia rápida

- Fuente de alimentación externa

- Difusores de 10^ y 25^

Para empezar

Desembale su EZbar y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifiqueselo inmediatamente al transportista, no a Chauvet.

Visión general del producto

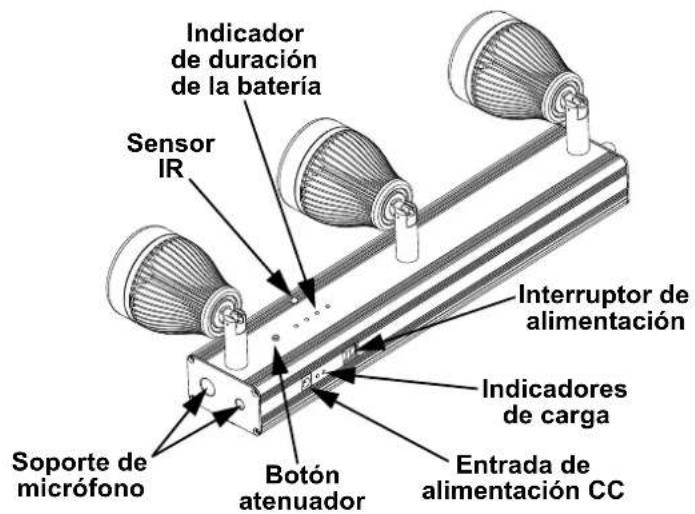

Indicator de duración de la batería Sensor IR Interruptor de alimentación Indicadores de carga Soporte de micrófono Botón atenuador Entrada de alimentación CC

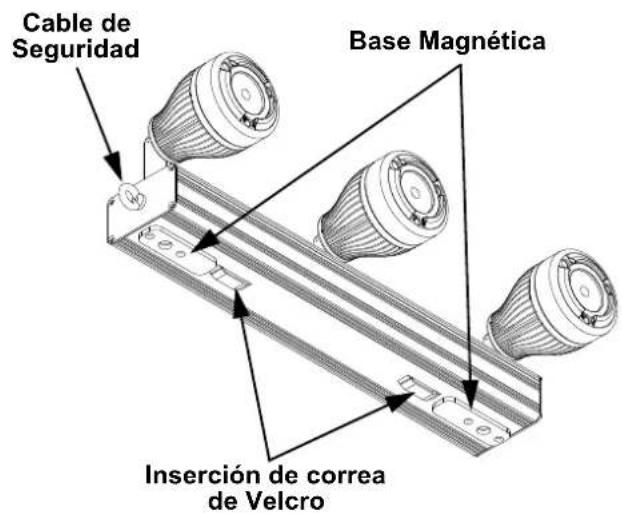

Cable de Seguridad Base Magnética Inserción de correa de Velcro

Corriente alterna

Este producto tiene una fuente de alimentación externa con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz. El voltaje de salida es de 15 VCC, 1,6 A.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación por batería

Cada EZbar comes viene con una batería de ion de litio recargable para un funcionamiento sin cables.

Los indicadores de carga en la EZbar se iluminarán en rojo cuando se esté cargando la batería, y en verde cuando esté totalmente cargada.

No cargue la batería en un contenedor cerrado.

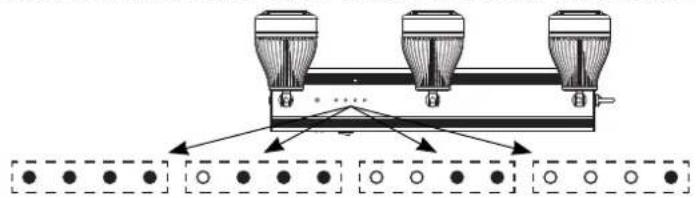

Indicador de duración de la batería

Los indicadores de duración de la batería muestran cuánto tiempo de batería queda disponible.

Notas sobre el cargador de baterías

• Evite que la batería se descargue por debajo del 10%.
• Para mejores resultados, cargue la batería a una temperatura de entre 0 °C (32 °F) y 35 °C (95 °F).
  • Al cargar la batería, mantenga el producto al menos a una distancia de 1 m de cualquier llama abierta o placa caliente.
• Si la batería está completamente descargada, el dispositivo no se puede encender inmediatamente después de conectar el cargador. Deje que la batería descargada se cargue durante unos minutos antes de encender el dispositivo.
• Mientras se carga, el dispositivo podría calentarse. Esto es normal y no debe afectar a vida útil del dispositivo ni a su rendimiento. Si la batería se caliente más de lo habitual, es posible que el cargador deje de cargar.
• No cargue las baterías en un contenedor cerrado.
• No cargue la batería durante más de 24 horas.

Duración de la batería

Máximo tiempo de funcionamiento Tiempo de Recarga

Hasta 8 horas 7,5 horas

Montaje

Antes de montar este producto, lea las Notas de seguridad.

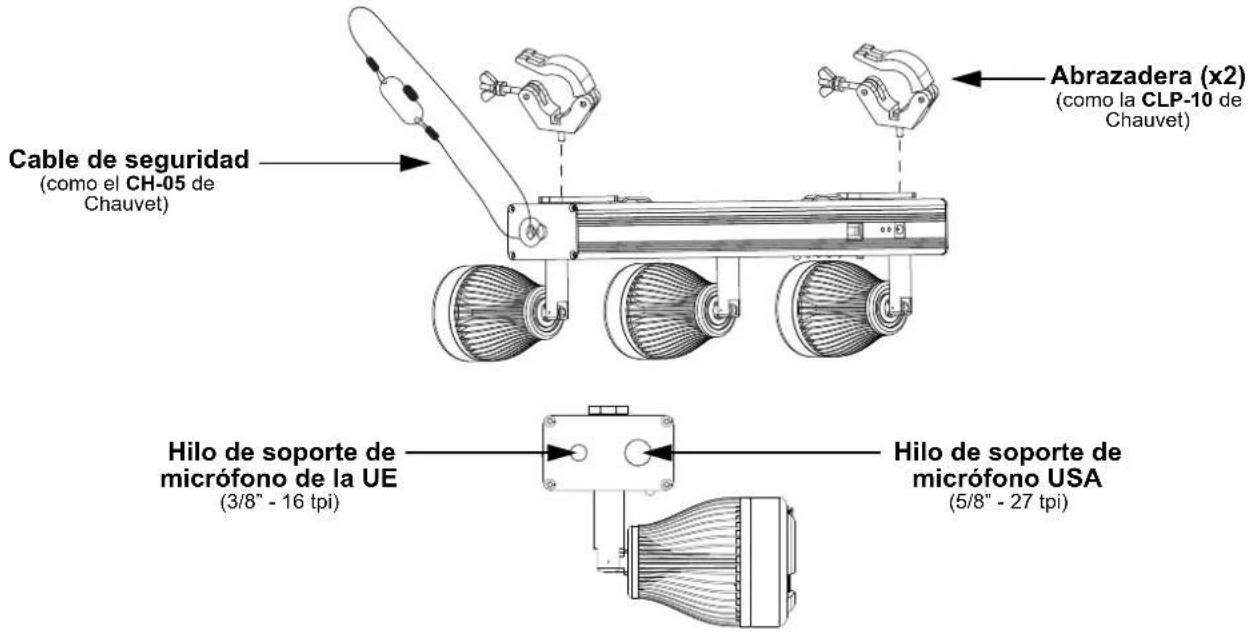

Diagrama de montaje

Cable de seguridad (como el CH-05 de Chauvet) Abrazadera (x2) (como la CLP-10 de Chauvet) Hilo de soporte de micrófono de la UE (3/8" - 16 tpi) Hilo de soporte de micrófono USA (5/8" - 27 tpi)

NO inserte nada que no sea un soporte para micrófono en el Hilo del soporte del micrófono. De lo contrario, podría dañar el producto.

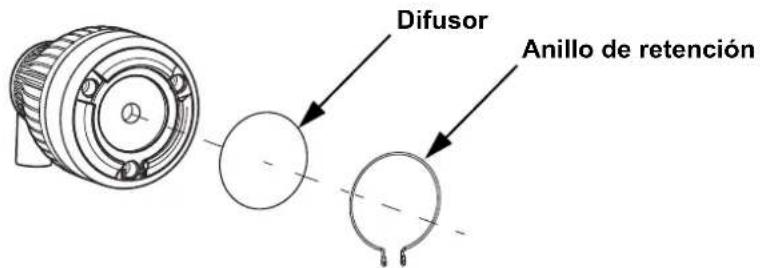

Instalación de difusor

Difusor Anillo de retención

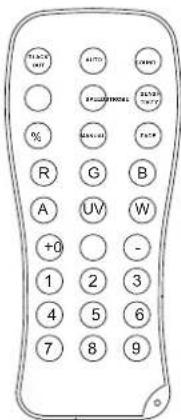

Mando a distancia IRC-6 (control remoto por infrarrojos)

El EZbar es compatible con el mando a distancia IRC-6 de Chauvet.

Los siguientes botones del IRC-6 se usan con el EZbar:

BLACK OUT AUTO CORNY % SPECIAL FAST R G B A UV W +0 - 1 2 3 4 5 6 7 8 9

- Apaga/enciende los LED

<%> - Habilita el control de atenuador. Utilice <+> o <-> para aumentar o disminuir el brillo.

- Apaga/enciende el indicador de duración de la batería

Especificaciones Técnicas

Dimensiones y peso

Longitud Anchura Altura Peso

358 mm (14") 127 mm (5") 106 mm (4") 1,9 kg (4,2 lb)

Nota: las dimensiones en pulgadas están redondeadas.

Alimentación

Parámetro EZpin Fuente de alimentación externa

Tipo de fuente de alimentación Fijo Conmutación (interna)

Rango 15 VCC, 1,6 A 100–240 VCA, 50/60 Hz

Selección de tensión Fijo Detección automática (autorango)

Parámetro	120 V, 60 Hz	230 V, 50 Hz
Consumo	19 W	18 W
Corriente de funcionamiento	0,3 A	0,2 A

Fuente de Luz

Tipo	Color	Cantidad	Alimentación	Corriente	Duración
LED	Blanco cálido	3	5 W	1,3 A	50.000 horas

Fotometría

Ángulo de haz	Ángulo de campo	lluminancia a 2 m
5°	10°	3.900

Térmico

Temp. externa máxima Refrigeración
40 °C (104 °F)	Refrigeración

Pedidos

Nombre de producto	Código de artículo	Número UPC
EZbar	10061460	781462218089
