Producttype	Draagbare LED-lamp
Merk	Chauvet
Model	EZBar
Afmetingen	358 x 127 x 106 mm (14 x 5 x 4 inch)
Gewicht	1,9 kg (4,2 lb)
Netvoeding	Externe voeding 100-240 VAC, 50/60 Hz, uitgang 15 VDC, 1,6 A
Batterijvoeding	Ingebouwde oplaadbare lithium-ionbatterij, gebruiksduur tot 8 uur, oplaadtijd 7,5 uur
Lichtbron	3 warmwitte LED's, elk 5 W, levensduur 50.000 uur
Bundelhoek	5°
Veldhoek	10°
Verlichtingssterkte op 2 m	3 900 lux
Afstandsbediening	Compatibel met IRC-6 (infrarood)
Functies	Ingebouwde dimmer, aan/uit-schakelaar, batterijlevensduurindicator
Montage	Magnetische basis, schroefdraad voor microfoonstatief (3/8"-16 en 5/8"-27 tpi), veiligheidslus
Inbegrepen accessoires	Externe voeding, IRC-6 afstandsbediening, diffusers 10° en 25°
Beschermingsgraad	IP20 (alleen voor binnen)
Maximale omgevingstemperatuur	40 °C (104 °F)
Koelsysteem	Natuurlijke convectie
Garantie	Beperkte garantie (raadpleeg de website van Chauvet voor de volledige voorwaarden)
Verbruik	19 W (120 V) / 18 W (230 V)
Bedrijfsstroom	0,3 A (120 V) / 0,2 A (230 V)
UPC-code	781462218089

Veelgestelde vragen - EZBar Chauvet

Wat is de gebruiksduur van de batterij van de EZBar?

De maximale gebruiksduur is 8 uur na een volledige lading. De oplaadtijd is ongeveer 7,5 uur.

Hoe laad ik de batterij van de EZBar op?

Gebruik de meegeleverde externe voeding (15 VDC, 1,6 A) en sluit deze aan op de DC-ingang van het apparaat. De oplaadindicatoren zijn rood tijdens het opladen en groen zodra de batterij vol is. Laad niet op in een gesloten container en overschrijd de oplaadtijd van 24 uur niet.

Kan ik de EZBar gebruiken terwijl deze op het stopcontact is aangesloten?

Ja, de EZBar kan op netstroom werken terwijl de batterij wordt opgeladen. Zorg ervoor dat de ingangsspanning tussen 100 en 240 VAC ligt.

Hoe monteer ik de EZBar op een microfoonstatief?

Het apparaat heeft een schroefdraad voor microfoonstatief volgens normen 3/8"-16 tpi (Europees) en 5/8"-27 tpi (VS). Schroef eenvoudig het statief in de daarvoor bestemde microfoonhouder. Steek niets anders dan een microfoonstatief in om schade aan het product te voorkomen.

Kan ik de IRC-6 afstandsbediening met de EZBar gebruiken?

Ja, de EZBar is compatibel met de IRC-6 afstandsbediening van Chauvet. De bruikbare knoppen zijn: <%> voor de dimmer, ON/OFF om de LED's aan/uit te zetten, en de batterijknop om de levensduurindicator weer te geven.

Hoe maak ik de EZBar schoon?

Koppel het apparaat altijd los voordat u het schoonmaakt. Gebruik een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen. Zorg ervoor dat ventilatiesleuven niet worden geblokkeerd.

Wat zijn de belangrijke veiligheidsmaatregelen?

Stel de ogen nooit rechtstreeks bloot aan de lichtbron. Gebruik altijd een veiligheidskabel bij montage op hoogte. Niet buitenshuis gebruiken (IP20). De omgevingstemperatuur mag niet hoger zijn dan 40 °C. Het apparaat niet openen (geen door de gebruiker te repareren onderdelen).

Hoe installeer ik een diffuser op de EZBar?

Plaats de diffuser (10° of 25°) op de voorkant van het apparaat en schroef de borgring vast om deze op zijn plaats te houden. Verwijder deze door de ring los te draaien.

Wat te doen als de batterij niet oplaadt?

Als de batterij volledig leeg is, kan het apparaat mogelijk niet onmiddellijk inschakelen na aansluiting. Laat het een paar minuten opladen. Als het probleem aanhoudt, controleer dan of de voeding correct is aangesloten en of de omgevingstemperatuur tussen 0 °C en 35 °C ligt.

Waar vind ik de volledige gebruikershandleiding?

De referentiehandleiding (MdR) is gratis te downloaden op notice-facile.com in PDF-formaat. U kunt ook de website van Chauvet raadplegen voor meer informatie.

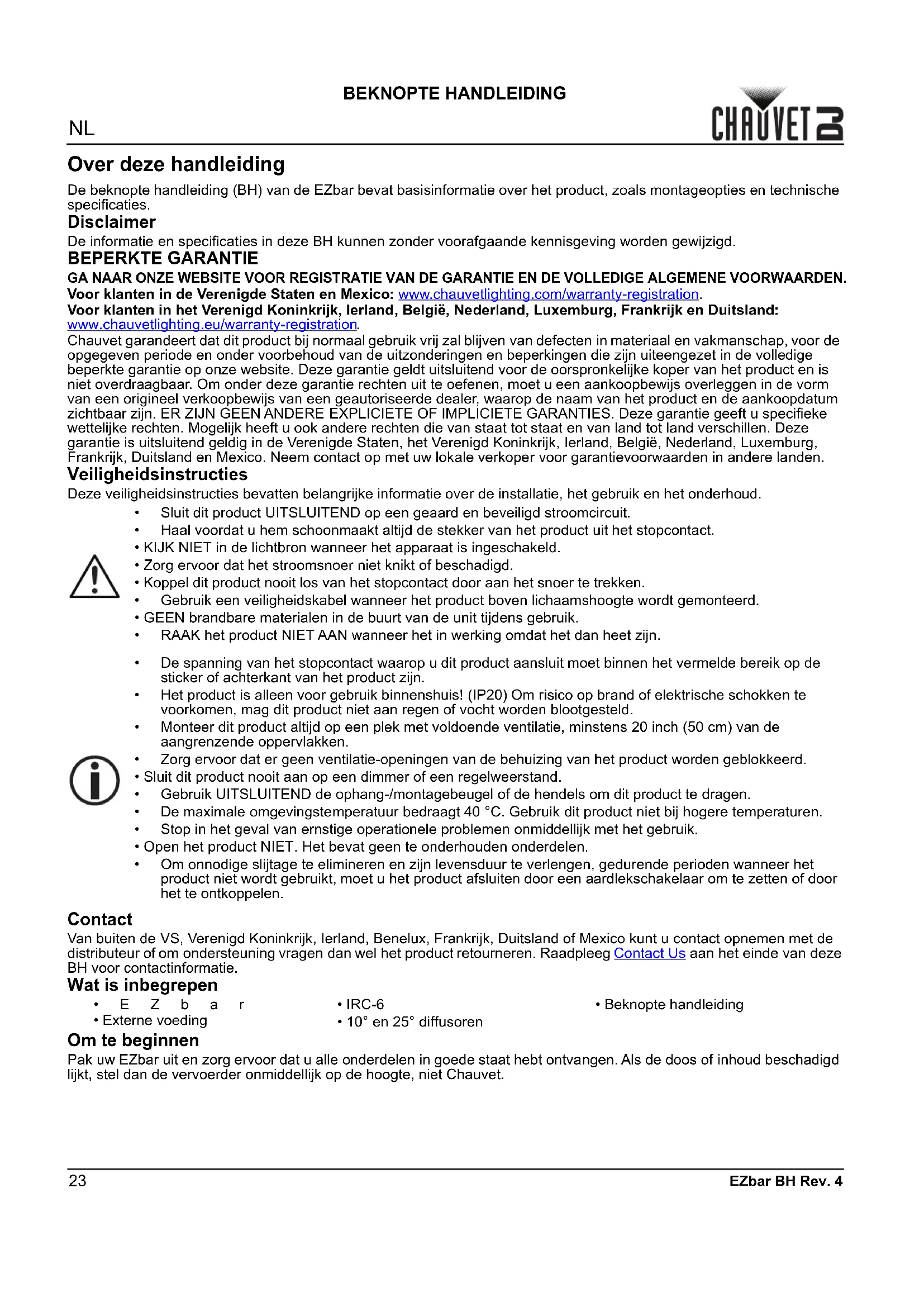

GEBRUIKSAANWIJZING EZBar Chauvet

Over deze handleiding

De beknopte handleiding (BH) van de EZbar bevat basisinformatie over het product, zoals montageopties en technische specificaties.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voordat u hem schoonmaakt altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

• Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• E Z b a r

- IRC-6

• Beknopte handleiding

- Externe voeding

- 10^ en 25^ diffusoren

Om te beginnen

Pak uw EZbar uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

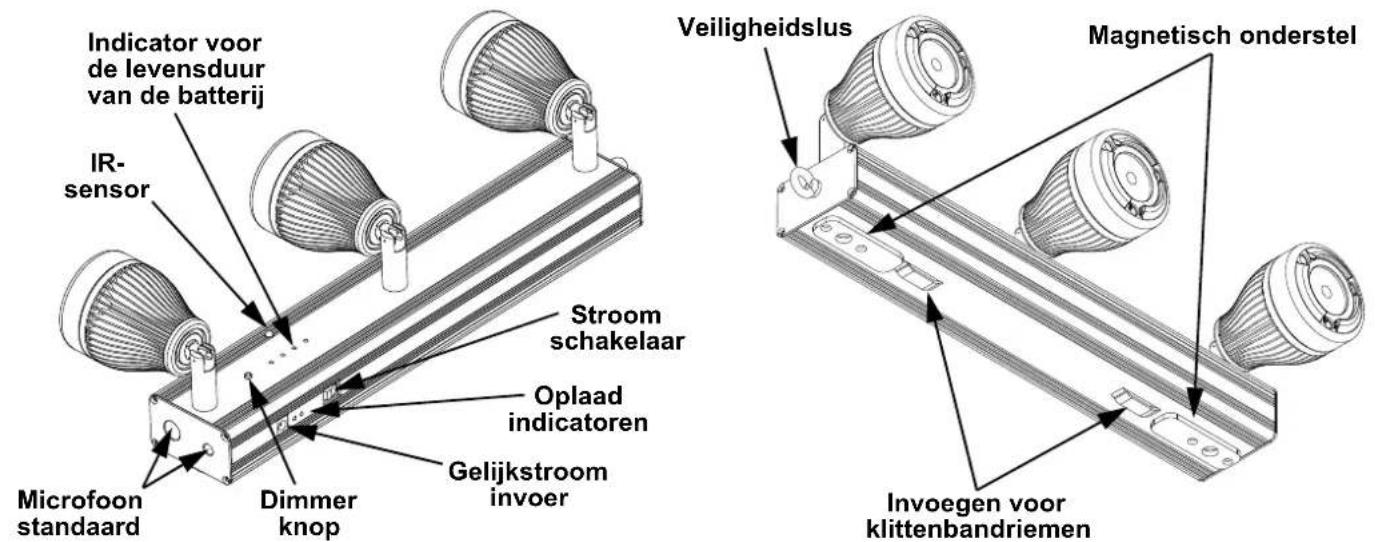

Productoverzicht

Indicator voor de levensduur van de batterij IR- sensor Microfoon standaard Dimmer knop Stroom schakelaar Oplaad indicatoren Gelijkstroom invoer Veiligheidslus Magnetisch onderstel Invoegen voor klittenbandriemen

AC-stroom

Dit product heeft een externe voeding met automatisch bereik, die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz. De uitgangsspanning is 15 VDC, 1,6 A.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Accuvoeding

Elke EZbar wordt geleverd met een oplaadbare lithium-ion-batterij voor kabelloze werking.

De oplaad indicatoren op de EZbar brandt rood wanneer een accu oplaadt en groen wanneer het volledig is opgeladen.

Laad de batterij niet op in een gesloten container.

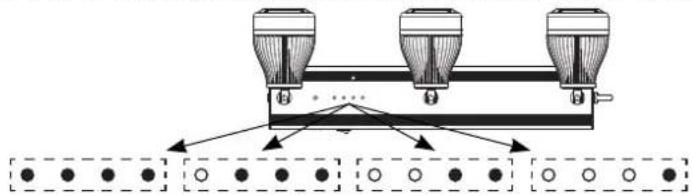

Indicator voor de levensduur van de batterij

De indicator voor de levensduur van de batterij laten zien hoeveel levensduur van de accu beschikbaar blijft.

Opmerkingen over het laden van de accu

• Gebruik de accu als het accupercentage onder de 10% ligt.
  • Voor het beste resultaat moet de accu opgeladen worden in een temperatuur tussen 0 °C en 35 °C.
• Bij het opladen van de accu moet het product ten minste 1 m van open vuur of een hete plaat gehouden worden.
• Als de accu helemaal leeg is, mag het apparaat niet direct aangezet worden zodra de lader wordt aangesloten. Laat een leeggelopen accu enkele minuten opladen voordat u het apparaat aanzet.
• Tijdens het opladen kan het apparaat warm worden. Dit is normaal en is niet van invloed op de levensduur of prestaties van het apparaat. Als de accu warmer worden dan normaal kan de oplader het opladen stoppen.
• Laad de batterijen niet op in een gesloten container.
• Laad de accu niet langer op dan 24 uur.

Batterij levensduur

Maximale levensduur Heroplaadtijd

Tot 8 uur 7,5 uur

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

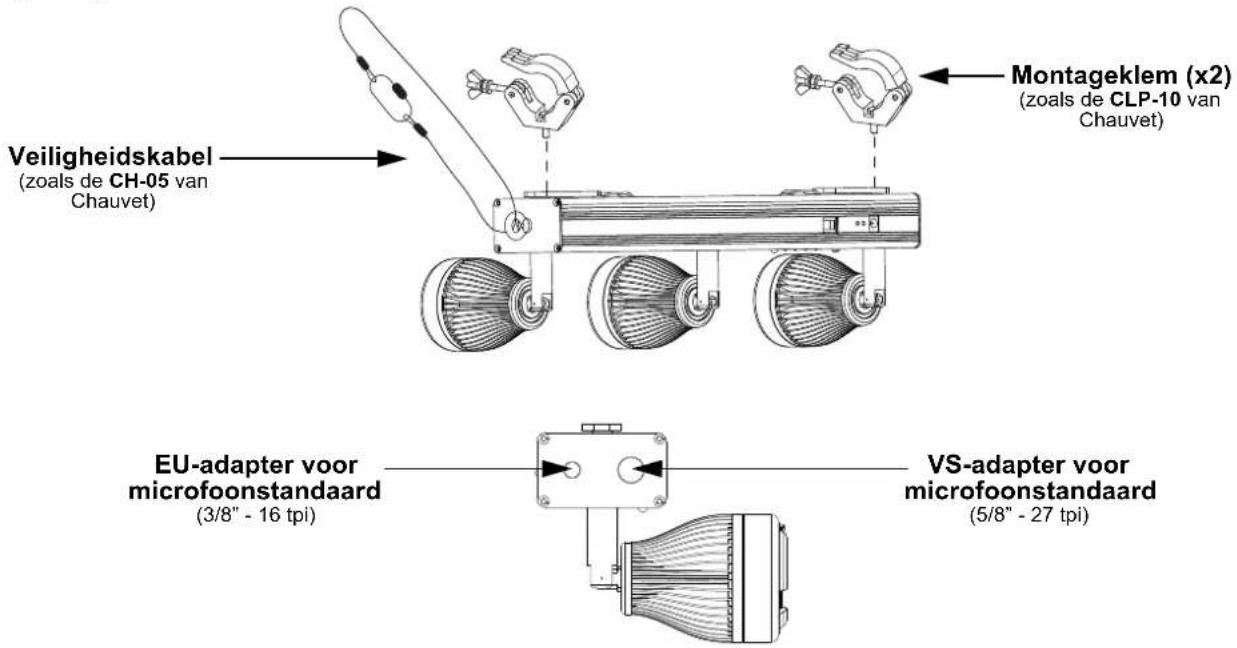

Montagediagram

Veiligheidskabel (zoals de CH-05 van Chauvet) Montageklem (x2) (zoals de CLP-10 van Chauvet) EU-adapter voor microfoonstandaard (3/8" - 16 tpi) VS-adapter voor microfoonstandaard (5/8" - 27 tpi)

Steek NOOIT iets anders dan een microfoonstandaard in de adapter voor microfoonstandaard Als u dit wel doet, kan dit schade aan het product veroorzaken.

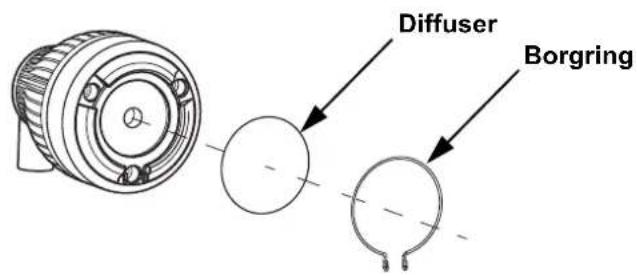

Diffuser Installatie

Diffuser Borgring

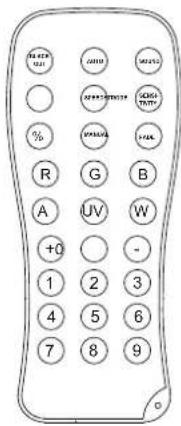

IRC-6-Afstandsbediening (Infrarood Afstandsbediening)

De EZbar is compatibel met de IRC-6 afstandsbediening van Chauvet.

De volgende IRC-6 toetsen worden gebruikt met de EZbar:

M 10000 M 20000 20000 GND 30000 10000 R G B A UV W +0 - 1 2 3 4 5 6 7 8 9

- Schakelt LED-lampjes aan/uit

<%> - Schakelt dimmerregeling in. Gebruik <++> of <-> om de helderheid te verhogen of te verlagen.

- Schakelt de indicator voor de levensduur van de batterij aan/uit

Technische Specificaties

Afmetingen en Gewicht

Lengte Breedte Hoogte Gewicht

358 mm (14 inch) 127 mm (5 inch) 106 mm (4 inch) 1,9 kg (4,2 lb)

Let op: Afmetingen in inches zijn afgerond.

Vermogen

Parameter EZpin Externe voeding

Type Voeding Vaste Schakelend

Bereik 15 VDC, 1,6 A 100–240 V, 50/60 Hz

Voltage Selectie Vaste Automatisch wisselend bereik

Parameter 120 V, 60 Hz 230 V, 50 Hz

Consumptie	19 W	18 W
Bedrijfsstroom	0,3 A	0,2 A

Lichtbron

Type	Kleur	Aantal	Vermogen	Stroomsterkte	Levensduur
LED	Warm wit	3	5 W	1,3 A	50.000 uur

Fotometrische

Stralingshoek	Veldhoek	Verlichting @ 2 m
5^	10^	3.900

Thermaal

Maximum Externe. Temp. Koeling

40 °C (104 °F)

Convectie

Bestellen

Product Naam	Artikelcode	UPC Nummer
EZbar	10061460	781462218089
