EZBar - Lampe Chauvet - Kostenlose Bedienungsanleitung

Produkttyp	Tragbare LED-Lampe
Marke	Chauvet
Modell	EZBar
Abmessungen	358 x 127 x 106 mm (14 x 5 x 4 Zoll)
Gewicht	1,9 kg (4,2 Pfund)
Netzteil	Externes Netzteil 100-240 V AC, 50/60 Hz, Ausgang 15 V DC, 1,6 A
Akku-Betrieb	Integrierter wiederaufladbarer Lithium-Ionen-Akku, Laufzeit bis zu 8 Stunden, Ladezeit 7,5 Stunden
Lichtquelle	3 warmweiße LEDs, je 5 W, Lebensdauer 50.000 Stunden
Abstrahlwinkel	5°
Feldwinkel	10°
Beleuchtungsstärke in 2 m	3.900 Lux
Fernbedienung	Kompatibel mit IRC-6 (Infrarot)
Funktionen	Integrierter Dimmer, Ein-/Ausschalter, Akku-Laufzeitanzeige
Montage	Magnetfuß, Gewinde für Mikrofonständer (3/8"-16 und 5/8"-27 Gänge), Sicherheitsschlaufe
Mitgeliefertes Zubehör	Externes Netzteil, IRC-6-Fernbedienung, Diffusoren 10° und 25°
Schutzart	IP20 (nur für den Innenbereich)
Maximale Umgebungstemperatur	40 °C (104 °F)
Kühlsystem	Natürliche Konvektion
Garantie	Eingeschränkte Garantie (siehe Chauvet-Website für vollständige Bedingungen)
Leistungsaufnahme	19 W (120 V) / 18 W (230 V)
Betriebsstrom	0,3 A (120 V) / 0,2 A (230 V)
UPC-Code	781462218089

Häufig gestellte Fragen - EZBar Chauvet

Wie lange hält der Akku des EZBar?

Die maximale Laufzeit beträgt 8 Stunden nach vollständiger Aufladung. Die Ladezeit beträgt etwa 7,5 Stunden.

Wie lade ich den Akku des EZBar?

Verwenden Sie das mitgelieferte externe Netzteil (15 V DC, 1,6 A) und schließen Sie es an den DC-Eingang des Geräts an. Die Ladeanzeigen leuchten rot während des Ladens und grün, wenn der Akku voll ist. Laden Sie nicht in einem geschlossenen Behälter und überschreiten Sie keine 24 Stunden Ladezeit.

Kann ich den EZBar verwenden, während er am Netzteil angeschlossen ist?

Ja, der EZBar kann mit Netzteil betrieben werden, während der Akku geladen wird. Stellen Sie sicher, dass die Eingangsspannung zwischen 100 und 240 V AC liegt.

Wie montiere ich den EZBar auf einem Mikrofonständer?

Das Gerät verfügt über ein Gewinde für Mikrofonständer mit 3/8"-16 Gänge (europäisch) und 5/8"-27 Gänge (USA). Schrauben Sie einfach den Ständer in die dafür vorgesehene Mikrofonhalterung. Stecken Sie nichts anderes als einen Mikrofonständer ein, um das Produkt nicht zu beschädigen.

Kann ich die IRC-6-Fernbedienung mit dem EZBar verwenden?

Ja, der EZBar ist kompatibel mit der IRC-6-Fernbedienung von Chauvet. Die verwendbaren Tasten sind: <%> für den Dimmer, ON/OFF zum Ein-/Ausschalten der LEDs und die Batterietaste zur Anzeige der Akkulaufzeit.

Wie reinige ich den EZBar?

Trennen Sie das Gerät immer vom Stromnetz, bevor Sie es reinigen. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel. Stellen Sie sicher, dass keine Lüftungsschlitze blockiert sind.

Welche wichtigen Sicherheitshinweise gibt es?

Setzen Sie die Augen niemals direkt der Lichtquelle aus. Verwenden Sie bei Montage in der Höhe immer ein Sicherungsseil. Nicht im Freien verwenden (IP20). Die Umgebungstemperatur darf 40 °C nicht überschreiten. Öffnen Sie das Gerät nicht (keine vom Benutzer reparierbaren Teile).

Wie installiere ich einen Diffusor am EZBar?

Setzen Sie den Diffusor (10° oder 25°) auf die Vorderseite des Geräts und schrauben Sie dann den Haltering fest, um ihn zu fixieren. Entfernen Sie ihn durch Lösen des Rings.

Was tun, wenn der Akku nicht lädt?

Wenn der Akku vollständig entladen ist, kann es sein, dass das Gerät nach dem Anschließen nicht sofort eingeschaltet wird. Lassen Sie ihn einige Minuten laden. Wenn das Problem weiterhin besteht, überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Umgebungstemperatur zwischen 0 °C und 35 °C liegt.

Wo finde ich das vollständige Benutzerhandbuch?

Das Referenzhandbuch (MdR) steht kostenlos als PDF-Download auf notice-facile.com zur Verfügung. Sie können auch die Chauvet-Website für weitere Informationen besuchen.

BEDIENUNGSANLEITUNG EZBar Chauvet

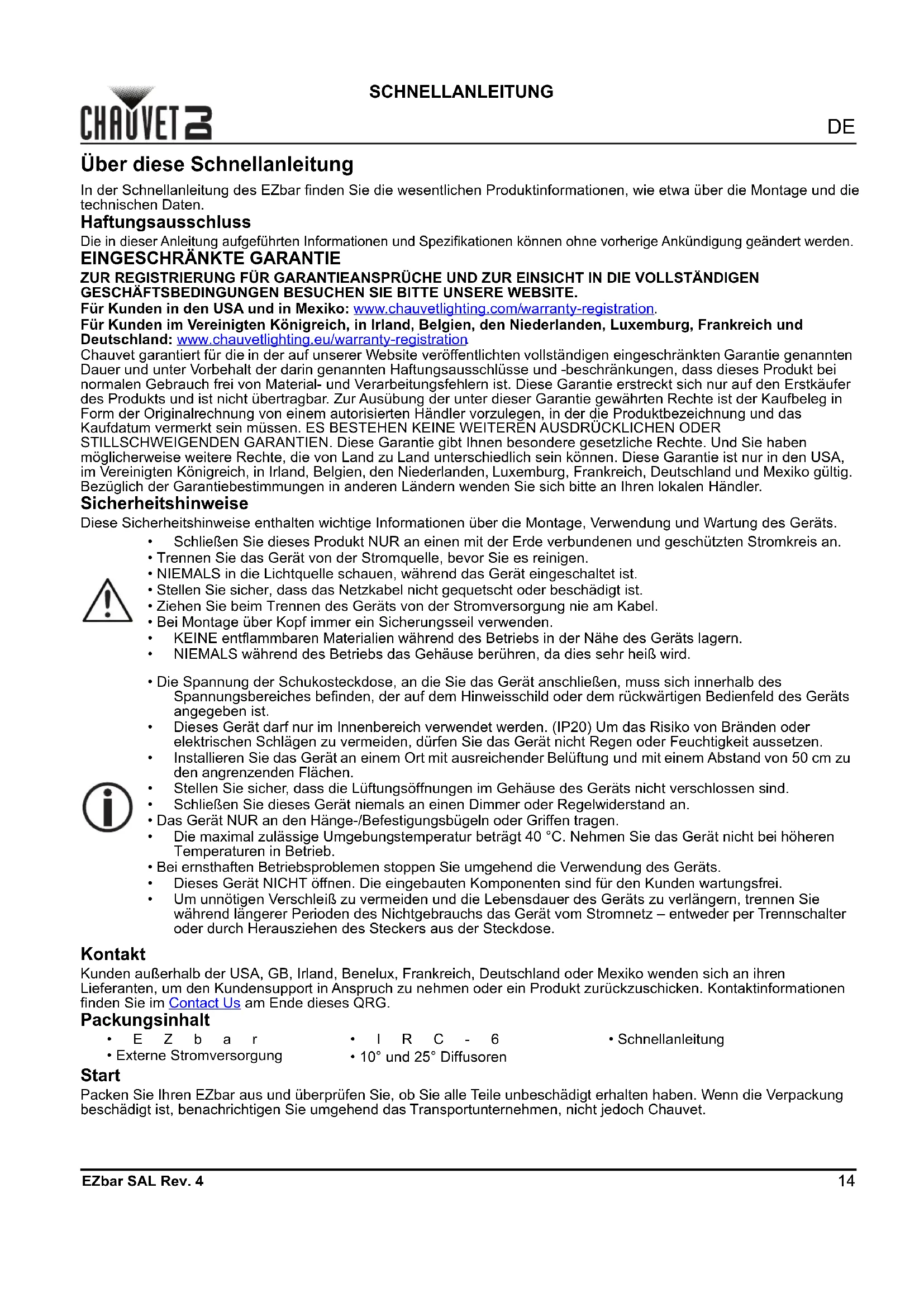

Über diese Schnellanleitung

In der Schnellanleitung des EZbar finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage und die technischen Daten.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen.

- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

- Bei Montage über Kopf immer ein Sicherungsseil verwenden.

- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• E Z b a r

- Externe Stromversorgung

• I R C - 6

- 10^ und 25^ Diffusoren

- Schnellanleitung

Start

Packen Sie Ihren EZbar aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

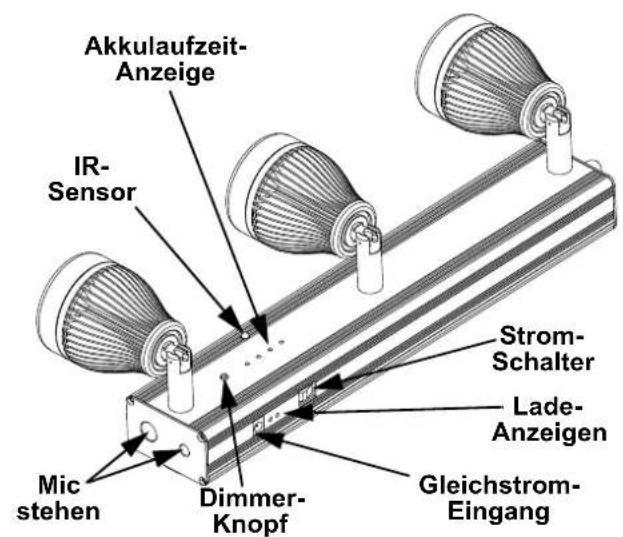

Produktübersicht

Akkulaufzeit- Anzeige IR- Sensor Mic stehen Dimmer- Knopf Strom- Schalter Lade- Anzeigen Gleichstrom- Eingang

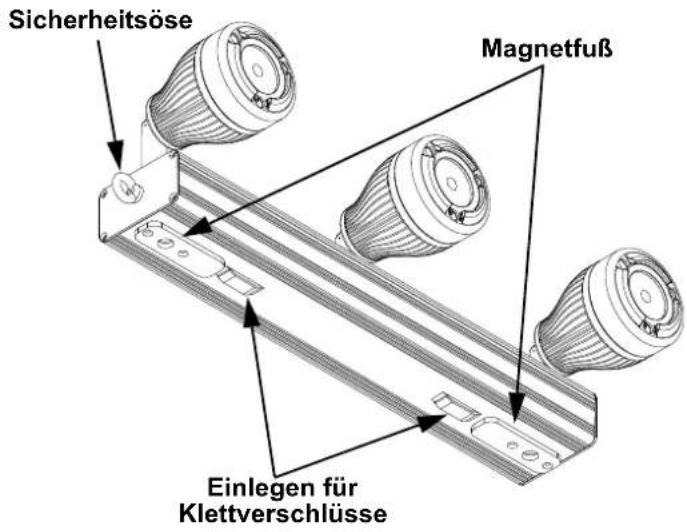

Sicherheitsöse Magnetfuß Einlegen für Klettverschlüsse

Wechselstrom

Das Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, und es kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz. Die Ausgangsspannung ist 15 VDC, 1,6 A.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Stromversorgung per Akku

Jedes EZbar wird für einen kabelfreien Betrieb mit einem Lithium-Ionen-Akku geliefert.

Die Ladeanzeigen am EZbar leuchten während des Ladens des Akku rot, wenn der Ladevorgang beendet ist, leuchten sie grün.

Laden Sie die Akku nicht in einem geschlossenen Behälter auf.

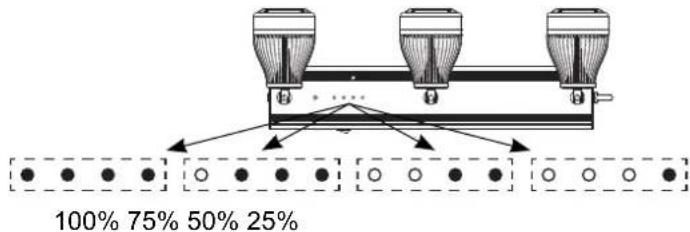

Akkulaufzeit-Anzeige

Die Akkulaufzeit-Anzeige zeigen die verbleibende Laufzeit der Akkus an.

Hinweise zum Aufladen des Akkus

• Vermeiden Sie, den Akku auf unter 10% zu entladen.
  • Um optimale Ergebnisse zu erreichen, laden Sie den Akku bei einer Temperatur zwischen 0 und 35 °C auf.
• Achten Sie beim Aufladen des Akkus auf einen Mindestabstand von 1 m von offenem Feuer oder heißen Gegenständen.
• Ist der Akku vollständig entladen, darf das Gerät nicht sofort eingeschaltet werden, wenn es an die Ladestation angeschlossen wird. Warten Sie einige Minuten, bis sich ein vollständig entladener Akku etwas aufgeladen hat, bevor Sie das Gerät einschalten.
• Während des Ladevorgangs kann sich das Gerät aufheizen. Das ist normal und sollte die Lebensdauer oder Leistungsfähigkeit des Geräts nicht beeinträchtigen. Wird der Akku ungewöhnlich warm, schaltet sich die Ladestation automatisch ab.
• Laden Sie die Akkus nicht in einem geschlossenen Behälter auf.
• Laden Sie den Akku nicht länger als 24 Stunden auf.

Akkulaufzeit

Maximale Laufzeit Ladezeit

Bis zu 8 Stunden 7,5 Stunden

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

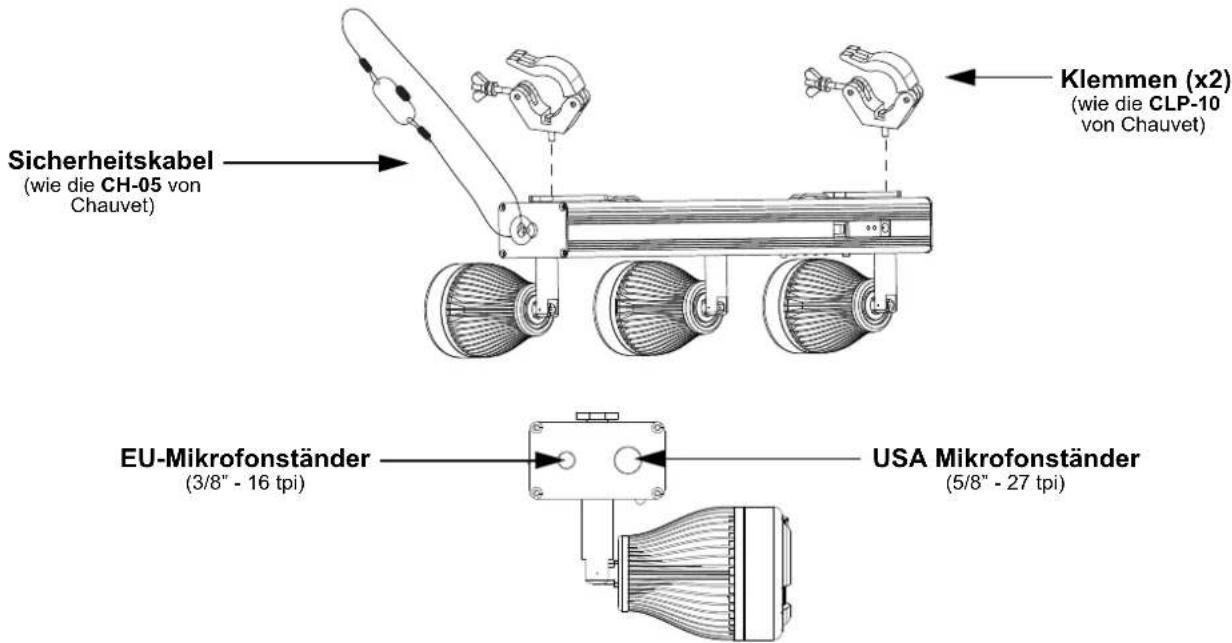

Montageansicht

Sicherheitskabel (wie die CH-05 von Chauvet) Klemmen (x2) (wie die CLP-10 von Chauvet) EU-Mikrofonständer (3/8" - 16 tpi) USA Mikrofonständer (5/8" - 27 tpi)

Setzen Sie KEINEN anderen Gegenstand als einen Mikrofonständer in das Gewinde des Mikrofonständers ein. Andernfalls kann das Produkt beschädigt werden.

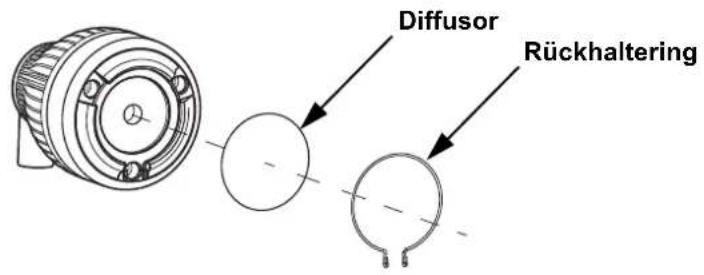

Diffusor-Installation

Diffusor Rückhaltering

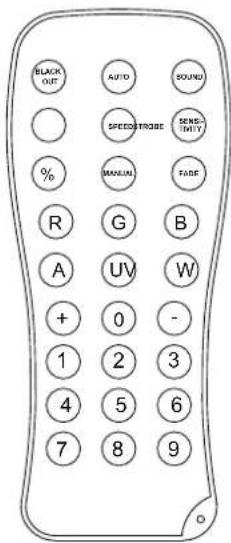

IRC-6-Fernbedienung (Infrarot-Fernbedienung)

Der EZbar ist kompatibel mit der Infrarot-Fernbedienung (IRC-6) von Chauvet. Die folgenden Tasten der Fernbedienung IRC-6 werden für den EZbar verwendet:

BLACK OUT AUTO SOUND SPEEDSTROBE SENSIDITY % MANUL FADE R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9

- Schaltet LEDs ein/aus

<%> - Aktiviert die Dimmersteuerung. Verwenden Sie <+ oder <->, um die Helligkeit zu erhöhen oder zu verringern.

- Schaltet Akkulaufzeit-Anzeige ein/aus

Technische Daten

Abmessungen und Gewicht

Länge Breite Höhe Gewicht

358 mm (14 Zoll) 127 mm (5 Zoll) 106 mm (4 Zoll) 1,9 kg (4,2 lb)

Hinweis: Abmessungen in Zoll sind gerundet.

Leistungsaufnahme

Parameter EZpin Externe Stromversorgung
Netzteiltyp Fest Schaltend
Bereich 15 VDC, 1,6 A 100–240 V, 50/60 Hz

Spannungsschalter	Fest	Autom. Spann.-Erkennung
Parameter	120 V, 60 Hz	230 V, 50 Hz
Stromverbrauch	19 W	18 W
Betriebsstromstärke	0,3 A	0,2 A

Leuchtquelle

Typ Farbe	Menge		Leistungsaufnahme	Strom Dauer
LED	Warmweiß	3	5 W	1,3 A	50.000 Stunden

Lichttechnik

Abstrahlwinkel	Feldwinkel	Beleuchtungsstärke bei 2 m
5°	10°	3.900

Wärmeentwicklung

Max. externe Temp.	Kühlung
40 °C (104 °F)	Konvektion

Bestellung

Produktbezeichnung	Artikelcode	UPC-Nummer
EZbar	10061460	781462218089
