EZBar - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe à LED portable
Marque	Chauvet
Modèle	EZBar
Dimensions	358 x 127 x 106 mm (14 x 5 x 4 po)
Poids	1,9 kg (4,2 lb)
Alimentation secteur	Alimentation externe 100-240 VCA, 50/60 Hz, sortie 15 VCC, 1,6 A
Alimentation batterie	Batterie lithium-ion rechargeable intégrée, autonomie jusqu'à 8 heures, temps de charge 7,5 heures
Source lumineuse	3 LED blanc chaud, 5 W chacune, durée de vie 50 000 heures
Angle de faisceau	5°
Angle de champ	10°
Éclairement à 2 m	3 900 lux
Télécommande	Compatible IRC-6 (infrarouge)
Fonctions	Gradateur intégré, interrupteur marche/arrêt, indicateur de durée de vie de la batterie
Montage	Base aimantée, filetage pour pied de micro (3/8"-16 et 5/8"-27 tpi), boucle de sécurité
Accessoires inclus	Alimentation externe, télécommande IRC-6, diffuseurs 10° et 25°
Indice de protection	IP20 (usage intérieur uniquement)
Température ambiante max	40 °C (104 °F)
Système de refroidissement	Convection naturelle
Garantie	Garantie limitée (consulter le site Chauvet pour les conditions complètes)
Consommation	19 W (120 V) / 18 W (230 V)
Courant de fonctionnement	0,3 A (120 V) / 0,2 A (230 V)
Code UPC	781462218089

FOIRE AUX QUESTIONS - EZBar Chauvet

Quelle est l'autonomie de la batterie de l'EZBar ?

L'autonomie maximale est de 8 heures après une charge complète. Le temps de charge est d'environ 7,5 heures.

Comment charger la batterie de l'EZBar ?

Utilisez l'alimentation externe fournie (15 VCC, 1,6 A) et branchez-la sur l'entrée CC de l'appareil. Les indicateurs de charge sont rouges pendant la charge et verts une fois la batterie pleine. Évitez de charger dans un récipient fermé et ne dépassez pas 24 heures de charge.

Puis-je utiliser l'EZBar tout en la branchant sur secteur ?

Oui, l'EZBar peut fonctionner sur secteur tout en chargeant la batterie. Assurez-vous que la tension d'entrée est comprise entre 100 et 240 VCA.

Comment monter l'EZBar sur un pied de micro ?

L'appareil dispose d'un filetage pour pied de micro aux normes 3/8"-16 tpi (européen) et 5/8"-27 tpi (USA). Vissez simplement le pied dans le support de micro prévu à cet effet. N'insérez rien d'autre qu'un pied de micro pour éviter d'endommager le produit.

Puis-je utiliser la télécommande IRC-6 avec l'EZBar ?

Oui, l'EZBar est compatible avec la télécommande IRC-6 de Chauvet. Les boutons utilisables sont : <%> pour le gradateur, ON/OFF pour allumer/éteindre les LED, et le bouton batterie pour afficher l'indicateur de durée de vie.

Comment nettoyer l'EZBar ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous qu'aucune fente de ventilation n'est obstruée.

Quelles sont les précautions de sécurité importantes ?

Ne jamais exposer les yeux directement à la source lumineuse. Utilisez toujours un câble de sécurité en cas de montage en hauteur. Ne pas utiliser à l'extérieur (IP20). La température ambiante ne doit pas dépasser 40 °C. Ne pas ouvrir l'appareil (aucune pièce réparable par l'utilisateur).

Comment installer un diffuseur sur l'EZBar ?

Placez le diffuseur (10° ou 25°) sur la face avant de l'appareil, puis vissez la bague de retenue pour le maintenir en place. Retirez-le en dévissant la bague.

Que faire si la batterie ne se charge pas ?

Si la batterie est complètement déchargée, l'appareil peut ne pas s'allumer immédiatement après branchement. Laissez-la se charger quelques minutes. Si le problème persiste, vérifiez que l'alimentation est bien branchée et que la température ambiante est entre 0 °C et 35 °C.

Où trouver le manuel d'utilisation complet ?

Le manuel de référence (MdR) est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également consulter le site de Chauvet pour plus d'informations.

MODE D'EMPLOI EZBar Chauvet

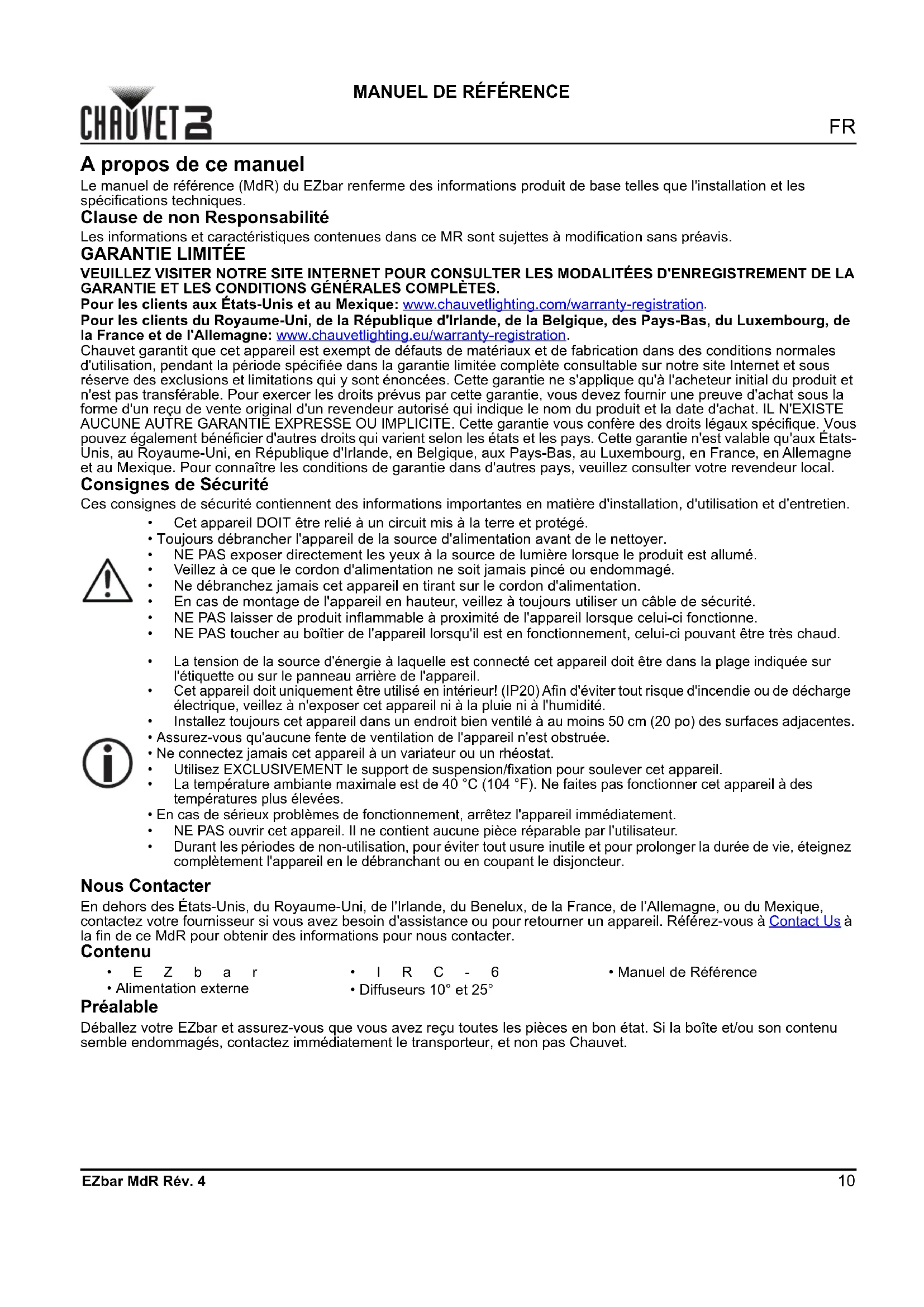

Le manuel de référence (MdR) du EZbar renferme des informations produit de base telles que l'installation et les spécifications techniques.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Garantie limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉS D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

- Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer.

- NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

- Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

- Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

- En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

- NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

- E Z b a r - Alimentation externe

- IRC - 6 - Diffuseurs et

• Manuel de Référence

Préalable

Déballez votre EZbar et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

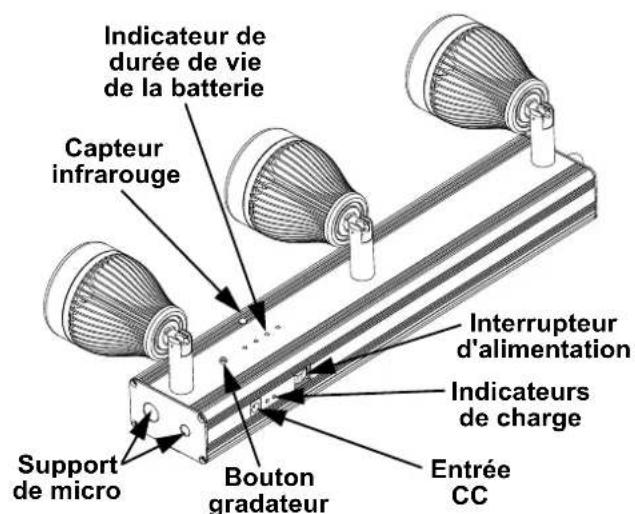

Vue d'ensemble du produit

Indicateur de durée de vie de la batterie Capteur infrarouge Support de micro Bouton gradateur Interrupteur d'alimentation Indicateurs de charge Entrée CC

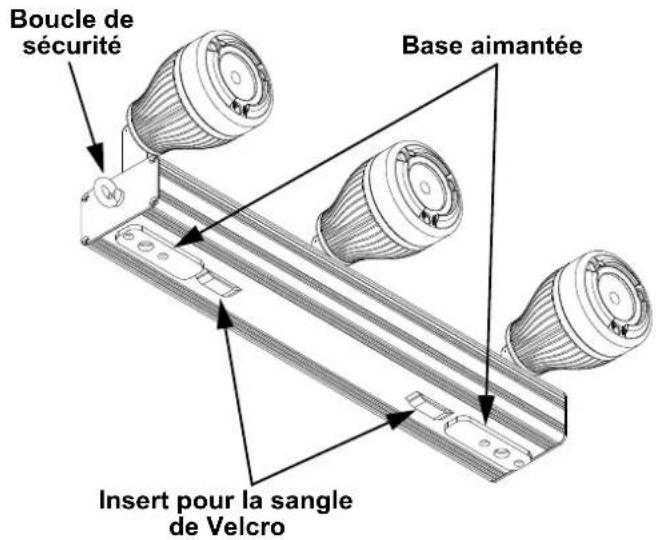

Boucle de sécurité Base aimantée Insert pour la sangle de Velcro

Alimentation CA

Ce produit est doté d'une alimentation externe universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. La tension de sortie est de 15 VCC, 1,6 A.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Alimentation par batterie

Chaque EZbar est livré avec une batterie au lithium-ion rechargeable permettant un fonctionnement sans câble.

Les indicateurs de charge sur le EZbar sont allumés en rouge lorsque la batterie est en charge et en vert lorsqu'elle est entièrement chargée.

Ne chargez pas la batterie dans un récipient fermé.

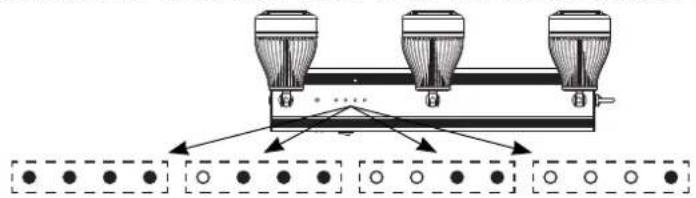

Indicateur de durée de vie de la batterie

L'indicateur de durée de vie de la batterie montre la durée de vie restante de la batterie.

Remarques sur le chargement de la batterie

• Évitez de décharger la batterie en dessous de 10%. • Pour des résultats optimaux, chargez la batterie à une température comprise entre 0 °C (32 °F) et 35 °C (95 °F).
• Lorsque vous chargez la batterie, gardez l'appareil à au moins 1 m de toute flamme nue ou plaque chaude.
• Si la batterie est complètement déchargée, l'appareil ne peut pas être mis en marche immédiatement lorsque le chargeur est connecté. Laissez une batterie déchargée se charger pendant quelques minutes avant d'allumer l'appareil. • L'appareil peut chauffer pendant la charge. Ceci est normal et ne devrait pas affecter la durée de vie ou les performances de l'appareil. Le chargeur peut s'arrêter de charger si la batterie devient plus chaude que d'habitude.
• Ne chargez pas les batteries dans un récipient fermé.
• Ne rechargez pas la batterie pendant plus de 24 heures.

Durée de la batterie

Autonomie maximale Temps de recharge

Jusqu'à 8 heures 7,5 heures

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

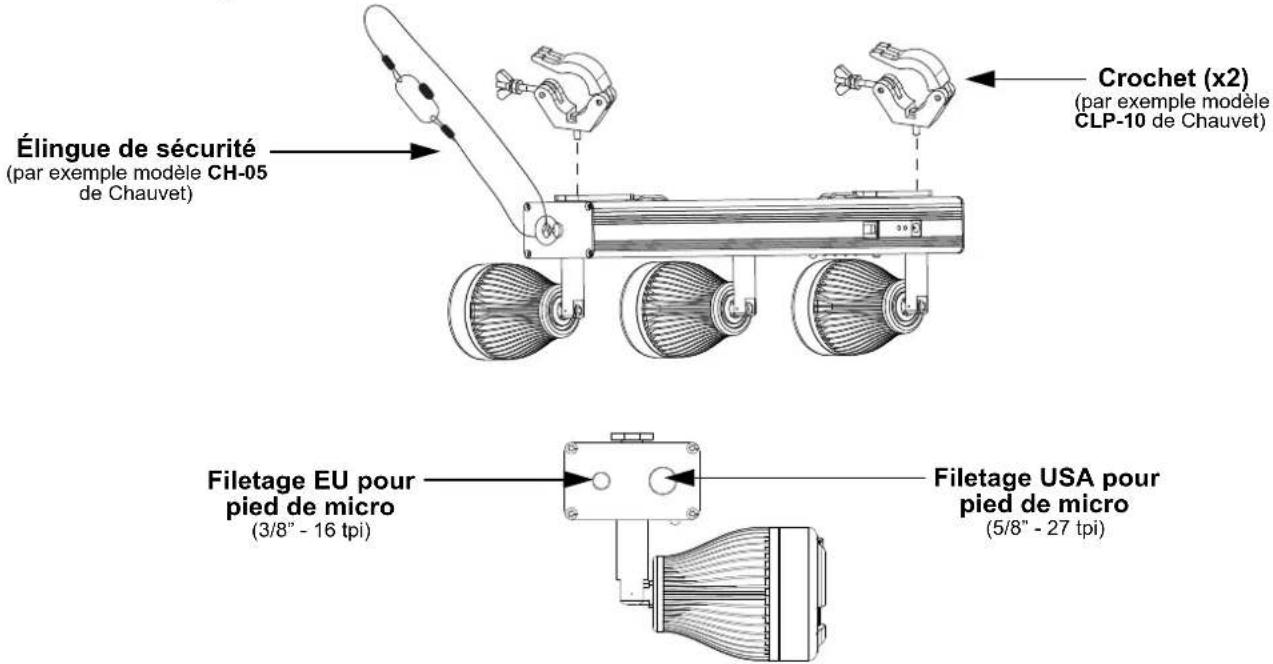

Schéma de montage

Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Crochet (x2) (par exemple modèle CLP-10 de Chauvet) Filetage EU pour pied de micro (3/8" - 16 tpi) Filetage USA pour pied de micro (5/8" - 27 tpi)

N'insérez rien d'autre qu'un pied de microphone dans le filetage pour pied de micro. Cela pourrait endommager le produit.

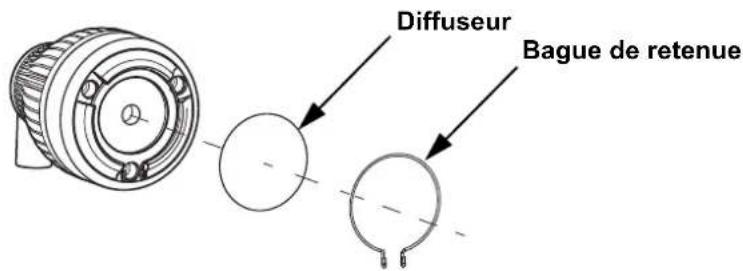

Installation de diffuseur

Diffuseur Bague de retenue

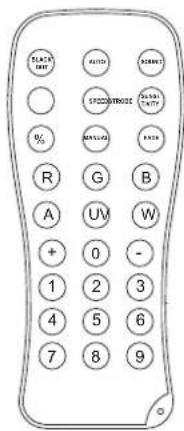

Télécommande irc-6 (télécommande par infrarouge)

Le EZbar est compatible avec la télécommande IRC-6 de Chauvet.

Les boutons suivants de l'IRC-6 sont utilisés avec le EZbar:

SLATR OFF POTCH RUNN STOCKTRINCE SALAD TAW % MAYLAGE FISH R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9

- Activer ou désactiver les LED

- Active le contrôle du gradateur. Utilisez + ou - pour augmenter ou diminuer la luminosité.

- Activer ou désactiver l'indicateur de durée de vie de la batterie

Dimensions et poids

Longueur Largeur Hauteur Poids

358 mm (14 po) 127 mm (5 po) 106 mm (4 po) 1,9 kg (4,2 lb)

Remarque: Les dimensions en pouce sont arrondies.

Alimentation

Paramètre EZpin Alimentation externe

Type d'alimentation Fixe Commutation (interne)

Plage 15 VCC, 1,6 A 100–240 VCA, 50/60 Hz

Sélection de tension

Fixe

Universelle

Paramètre 120 V, 60 Hz	230 V, 50 Hz
Consommation	19 W	18 W
Courant de fonctionnement	0,3 A	0,2 A

Source lumineuse

Type	Couleur	Quantité	Alimentation	Courant	Durée de vie
LED	Blanc chaud	3	5 W	1,3 A	50 000 heures

Photométrie

Angle de faisceau	Angle de champ	Éclairement @ 2 m
5°	10°	3 900

Thermique

Température externe maximum	Système de refroidissement
40 °C (104 °F)	Convection

Commande

Nom du produit	Code de l'article	Code UPC
EZbar	10061460	781462218089
