MANUALE UTENTE COREpar UV 120 ILS Chauvet

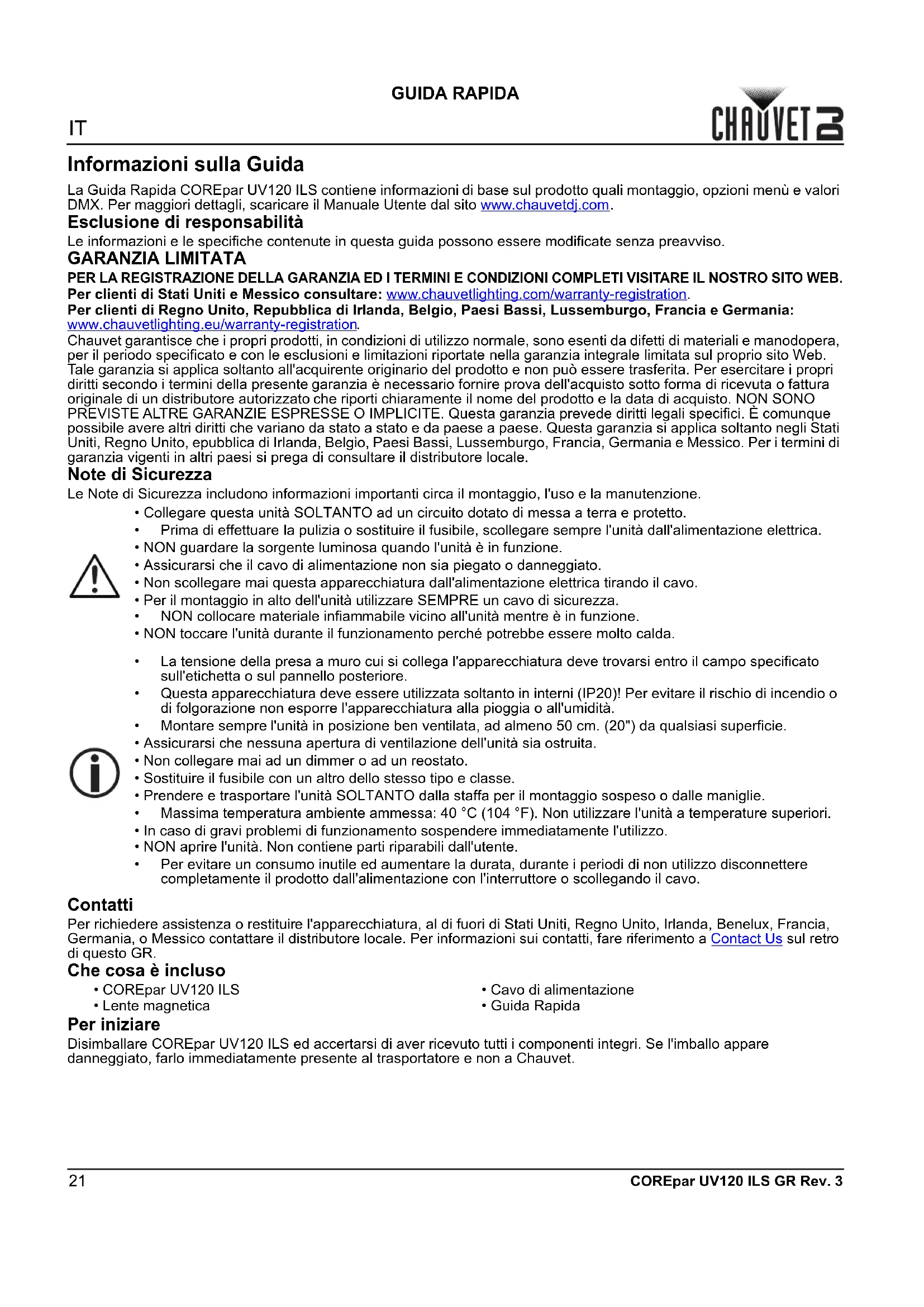

Informazioni sulla Guida

La Guida Rapida COREpar UV120 ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menu e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal site www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contente in questa guida possono essere modificare nella preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETIS VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio situ Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto fatto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. É comunque possibile averre altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultrare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare esta unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
  Non scollegare mai esta appearechiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale inflammabile vicino all'unità perché è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il Campo specificato sull'etichetta o sul pannello posteriori.
- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna aperture di ventilazione dell'unità sua ostruita.
  Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un'alto dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO alla staffa per il montaggio sospeso o dalle maniglie.

Massima temperatura ambiente ammessa: 40^ (104°F). Nonutilizzato l'unità a temperature superiore.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON apree l'unità. Non contiene parti riparabili dall'utente.
  Per evitare un consumo inutile ed augmentare la durata, durante i periodi di non utilizzo disconnettere completeness il prodotto dall'alimentazione con l'interrottore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Checosae incluso

COREpar UV120 ILS
Lente magnetica

Cavo di alimentazione
Guida Rapida

Per iniziare

Disimballare COREpar UV120 ILS ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appara danneggiato, farlo immediamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'ecccessiva usura e migliorarne la durata nel tempo, scollegare l'unità alla presa elettrica o disattivare l'alimentazione tramite l'apposto interruptore, se inutilizzata per lunghi periodi.

Collegamento

É possible collegare fino a 5 prodotti COREpar UV120 ILS a 120 V o 9 prodotti a 230 V. Non superare mai quello numero. I cavi di alimentazione possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusabile bruciato alla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusabile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

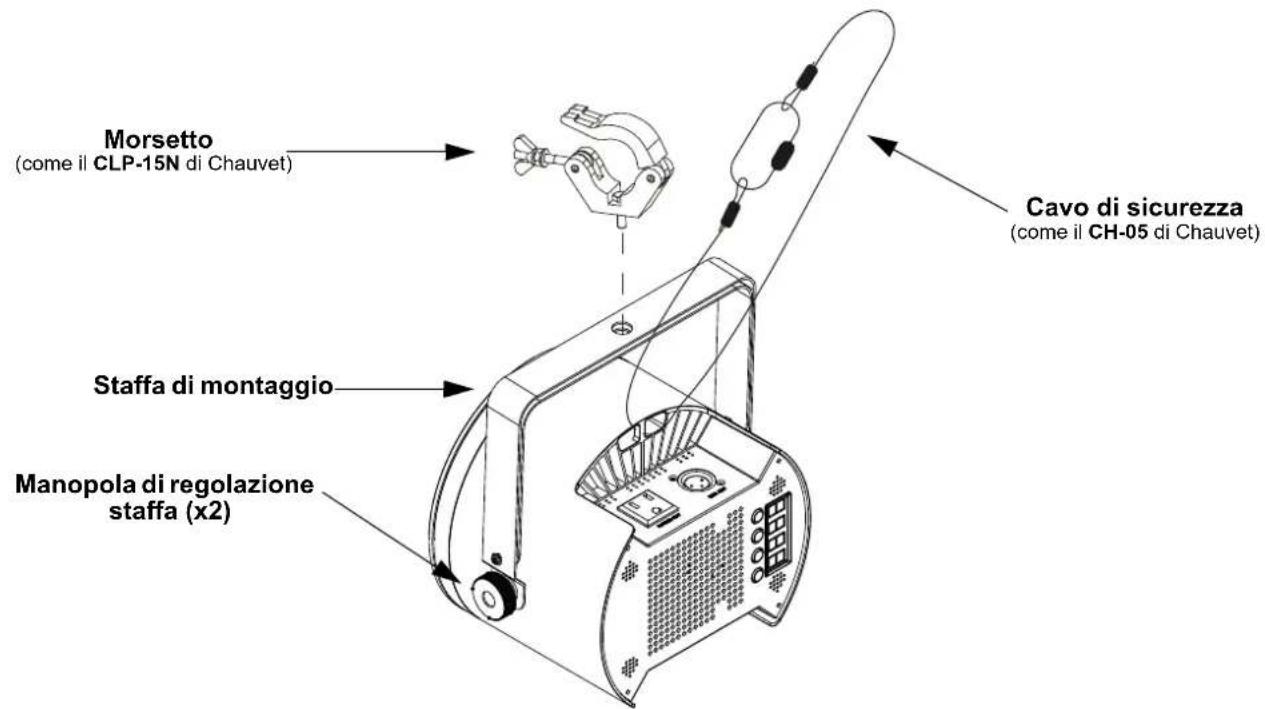

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione

<MENU> Consente di uscire dal menù o alla funzione corrente

<UP> Consente di spostarsi verso l'alto nell'elenco menù e di augmentare il valore numerico all'interno di una funzione

<DOWN> Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione

<ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto COREpar UV120 ILS su www.chauvetdj.com per la mappa dei menu più recente.

Livello principale	Livelli diprogrammazione		Descrizione
1-Ch d 1-512 Modalità DMX			1 canali
5-Ch d 1-508 Modalità DMX			5 canali
iLS iLS 1-4 Imposta la modalità ILS
P--(programma automatico)	P 1 Programma effecto impulso 0-100%-0
	P 2 Programma effecto impulso 0-100%
	P 3 Programma effecto impulso 100%-0
S-- S. 1-100 Velocità del programma automatico
Snd (attivazione sonore)	Snd1		Imposta la modalità attivazione sonora
	Snd2
SEnS u 0-100 Sensibilità sonora
u-- (Dimmer)	d. 0-255 Dimmer manuale
diN(velocità dimmer)	oFF		Impostazioni velocità dimmer
	diN1
	diN2
	diN3
SEr(Infrarosso)	ir	on	Attivazione/disattivazione controlo a infrarossi
		off
	rEST	yes	Ripristina le impostazioni di fabbrica
		no
Temp_	Mostra la temperatura

Collegamento DMX

COREpar UV120 ILS cui funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenate nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiornente raccommando e 508.

Collegamento Master/Slave

In modalità Master/Slave, COREpar UV120 ILS utilizes il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di但这a unità per il funzionamento Master/Slave sono contente nel Manuale Utente.

Collegamento ILS

COREpar UV120 ILS usa il collegamento dati DMX e l'USB D-Fi per la connessione wireless alsystema ecologico Integrated Lighting System (ILS) (in attesa di brevetto). Per maggiori informazioni sulla configurazione di COREpar UV120 ILS in modalità ILS,fare riferimento al Manuale d'uso disponibile su www.chauvetdj.com.

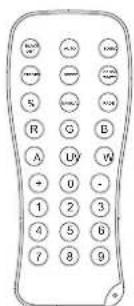

IRC-6

COREpar UV120 ILS è totalmente compatible con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scari carne le relative istruzioni, visitare il site Web www.chauvetdj.com.

<BLACKOUT>	Attiva/disattiva i LED
<AUTO>	Abilita le modalità a impulsi
<SOUND>	Attiva la modalità sonora
<SPEED>	Aumenta e diminuisce la velocità
<SENSITIVITY>	Regola la sensibilità sonora
<MANUAL>	regola il dimmer
<++>	Aumenta i valori dei controlli come descripto soprà
<->	Diminuisce i valori dei controlli come descripto soprà

Connettivita D-Fi USB

COREpar UV120 ILS cui diventare un ricetrasmettatore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. è sufficiente impostare il DIP switch del canale di ricerca/ trasmissione dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di但这a unità per il funzionamento D-Fi USB sono continue nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario I'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menu ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Telekomando IRC-6
4. Display digitale manuale / Pulsanti del menu

Modalità Master/Slave (D-Fi USB)

Il D-Fi USB consente a un singolo COREpar UV120 ILS ("master") di controllare il funzionamento di uno o più COREpar UV120 ILS ("slave") perché necessità di un controller DMX o cavi DMX. L'unità master (trasmettitore) sare impostata per funzionare in modalità indipendente, nelle l'unità slave (ricevitore) sare impostata per funzionare in modalità DMX. Una volta impostate e collegate, le unità slave funzioneranno in sincronia con l'unità master. Configurare le unità come indicato di seguito.

Unità slave:

1. Premere ripetutamente sino a visualizzare sul display 9-Ch.
   2.Premere
2. Utilizzato OPPURE per impostare l'indirizzo iniziale su d 1.
   4.Premere
3. Impostare il D-Fi USB per ricevere su un canale specifico, 1-16.
4. Collegare il D-Fi USB.
5. Terminare l'impostazione e il collegamento di tutte le unità slave.

Unita master:

1. Impostare l'unità master per il funzionamento in modalità independente.
2. Impostare il D-Fi USB per trasmettere sul canale D-Fi su cui le unità slave stanno ricevendo.

3. Collegare il D-Fi USB.

4. Tutte le unità devono averé la stessa impostazione della caratteristica DMX, lo stesso indirizzo DMX e lo stesso canale D-Fi.

5. Per trasmettere, configurare tutte le unità slave prima di configurare l'unità master
6. Non collegare mai un controller DMX a un canale D-Fi configurato per il funzionamento Master/Slave perché potrebbe interferire con i segnali del master.

Modalità ILS

ILS (Sistema di illuminazione integrato) fornisce 4 modalità che si sincronizzano con la GigBAR MOVE+ILS: Modalità 1 e 3 si sincronizzato con il lato 1 della GigBAR MOVE+ILS, nella modalità 2 e 4 si sincronizzato con il lato 2 della GigBAR MOVE+ILS. Quando collegati, gli effetti si sincronizzato con l'effetto più simile sul lato selezionato della GigBAR MOVE+ILS: gli effetti Kinta si sincronizzato con uno dei Kinta, le teste mobili si sincronizzato con una delle teste mobili, e gli effetti wash si sincronizzato con uno dei par. Gli effetti laser si sincronizzato con il laser e gli effetti stroboscopici si sincronizzato con gli effetti stroboscopici indipendente la modalità ILS.

Questo prodotto si sincronizzera con par sul lato selezionato di GigBAR MOVE+ILS.

Per impostare COREpar UV120 ILS in modo che risponda ad un segnale ILS:

1. Premere ripetutamente fino a visualizzare sul display iLS.
2. Utilizzare <UP> oppure <DOWN> per selezionare da iLS1 (lato 1), iLS2 (lato 2), iLS3 (lato 1), o iLS4 (lato 2).
3. Premere

Valori DMX

1-Ch	5-Ch	Function Value Percent/Setting
1 1	UV 000	\Leftrightarrow 255 0-100%
-	2	Stroboscopio(in Can. 3 é 000\Leftrightarrow 031)	000\Leftrightarrow 015	Nessuna funzione
			016\Leftrightarrow 255	Stroboscopio, da lento a veloce
		Velocità programma(in Can. 3 é 032\Leftrightarrow 223)	000\Leftrightarrow 255	Velocità programma, da lento a veloce
		Sensibilità sonora(in Can. 3 é 224\Leftrightarrow 255)	000\Leftrightarrow 010	Sensibilità sonora disattivata
			011\Leftrightarrow 255	Sensibilità sonora, da basso ad alto
-3	Programma		000\Leftrightarrow 031	Nessuna funzione
			032\Leftrightarrow 095	Effetto impulso 0-100%
			096\Leftrightarrow 159	Effetto impulso 100%-0
			160\Leftrightarrow 223	Effetto impulso 100%-0-100%
			224\Leftrightarrow 240	Attivazione sonora modalita 1
			241\Leftrightarrow 255	Attivazione sonora modalita 2
-4	Dimmer 000\Leftrightarrow 255 0-100%
-5	Velocità dimmer		000\Leftrightarrow 051	Velocità dimmer impostata da display
			052\Leftrightarrow 101	Modalità dimmer disattivata
			102\Leftrightarrow 152	Modalità velocità dimmer 1 (velocity)
			153\Leftrightarrow 203	Modalità velocità dimmer 2 (media)
			204\Leftrightarrow 255	Modalità velocità dimmer 3 (lenta)
