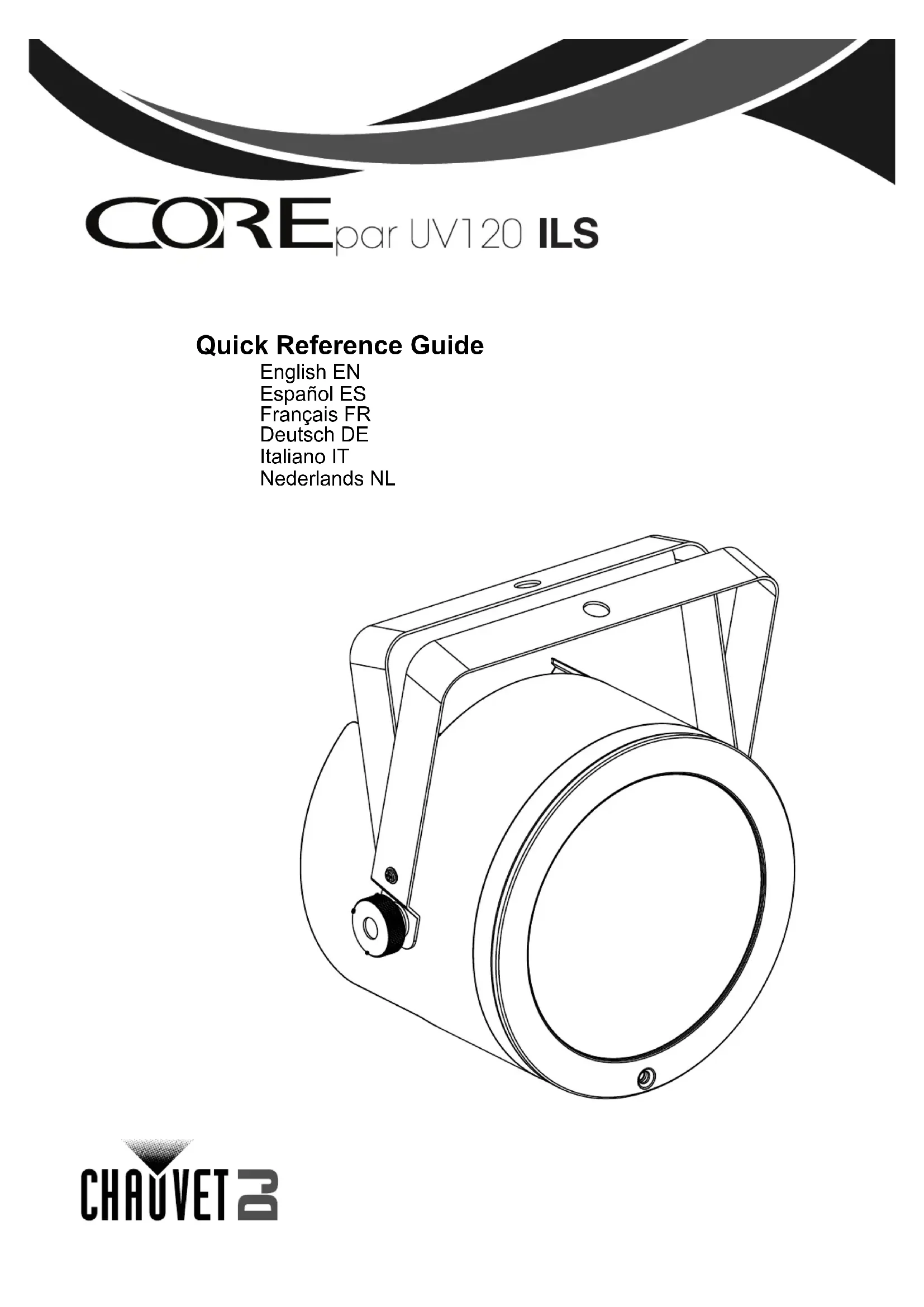

COREpar UV120 ILS MdR Rév. 3 A propos de ce manuel Le Manuel de Référence (MdR) du COREpar UV120 ILS reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États- Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne

au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien. Contact En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MdR pour obtenir des informations pour nous contacter. Contenu Préalable Déballez votre COREpar UV120 ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.

• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

• Cordon d'alimentation

• Manuel de référenceFR

Alimentation CA Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Chaînage électrique Il est possible connecter jusqu’á 5 produits COREpar UV120 ILS à 120 V ou 9 produits à 230 V. Ne dépassez jamais ce nombre. Les cordons d ’alimentation peuvent être achetés séparément. Remplacement des fusibles

1. Débranchez l'appareil.

2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.

3. Soulevez le capuchon de sécurité hors du boîtier.

4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de

même type et de même ampérage.

5. Remettez le porte-fusible en place puis rebranchez.

Montage Avant de monter cet appareil, veuillez lire les Consignes de Sécurité. Schéma de montage Description du panneau de commande Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur. Bouton Fonction <MENU> Permet de sortir du menu ou de la fonction en cours <UP> Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction <DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction <ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Poignée de réglage du support de montage (x2) Support de montage Crochet (par exemple modèle CLP-15N de Chauvet)13

COREpar UV120 ILS MdR Rév. 3 Menu carte Reportez-vous à la page du produit COREpar UV120 ILS sur www.chauvetdj.com pour la dernière carte des menu. Chaînage DMX Le COREpar UV120 ILS peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com

Adresse de départ Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est

Connexion maître/esclave Le COREpar UV120 ILS utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation. Connexion ILS Le COREpar UV120 ILS utilise une connexion de données DMX et un D-Fi USB pour une connexion sans fil à l’écosystème Integrated Lighting System (ILS) (brevet en instance). Pour plus d’informations sur la configuration du COREpar UV120 ILS en mode ILS, veuillez vous référer au manuel d’utilisation disponible sur www.chauvetdj.com

IRC-6 Le COREpar UV120 ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com

Niveau 3Principal Étapes de programmation Description 1-Ch d 1–512 Mode DMX à 1 canaux 5-Ch d 1–508 Mode DMX à 5 canaux iLS iLS 1–4 Définit le mode ILS P-- (Programme automatique) P 1 Effet de pulsation de 0-100%-0 P 2 Effet de pulsation de 0-100% P 3 Effet de pulsation de 100%-0 S-- S. 1–100 Vitesse de programme automatique Snd (Son actif) Snd1 Permet de configurer le mode d’activation par le son Snd2 SEnS u 0–100 Sensibilité au son u-- (graduateur

d. 0–255 Manual gradateur diM (Vitesse de gradateur) oFF Paramétrage de vitesse de gradateur diM 1 diM 2 diM 3 SEr (Infrarouge)

Activer ou désactiver le contrôle infrarouge off rEST yes Réinitialiser aux paramètres d'usine

Temp ___ Afficher la température Bouton Fonction <BLACKOUT> Active ou désactive les LEDs <AUTO> Activer les modes d ’impulsion <SOUND> Activation du mode d’activation par le son <SPEED> Augmente ou dimininue la vitesse <SENSITIVITY> Réglage de la sensibilité sonore <MANUAL> ajuste le gradateur <+> Augmente les valeurs des réglages décrits ci-dessus <-> Diminue les valeurs des réglages décrits ci-dessus BLACK OUT AUTO SOUNDSENSI-TIVITYSPEEDSTROBE MANUAL FADE RGB WUVA + 0

Connectivité D-Fi USB Le COREpar UV120 ILS peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation. Mode maître/esclave (D-Fi USB) Le D-Fi USB permet à un seul appareil COREpar UV120 ILS (le maître) de contrôler les actions d'un ou plusieurs autres appareils COREpar UV120 ILS (les esclaves) sans contrôleur ou câbles DMX. L'appareil maître (émetteur) doit être réglé pour fonctionner en mode autonome, tandis que les appareils esclaves (récepteurs) doivent être réglés pour fonctionner en mode esclave. Une fois paramétrés et connectés, les appareils esclaves fonctionnent à l'unisson avec l'appareil maître. Configurez les appareils comme indiqué ci-dessous : Appareils esclaves :

1. Appuyez sur la touche <MENU> de manière répétée jusqu'à ce que l'affichage indique 9-Ch.

2. Appuyez sur la touche <ENTER>.

3. Utilisez les touches <UP> ou <DOWN> pour définit l'adresse de départ à d 1.

4. Appuyez sur la touche <ENTER>.

5. Réglez le D-Fi USB pour recevoir sur un canal spécifique, 1 à 16.

6. Branchez le D-Fi USB.

7. Continuez jusqu'à ce que tous les appareils esclaves soient paramétrés et connectés.

1. Paramétrez l'appareil maître pour un fonctionnement en mode autonome.

2. Réglez le D-Fi USB pour qu’il transmette sur le canal D-Fi d'écoute des esclaves.

3. Branchez le D-Fi USB.

Mode ILS ILS (Integrated Lighting System) offre 4 modes synchronisés avec le GigBAR Move+ILS : Les modes 1 et 3 se synchronisent avec la face 1 du GigBAR MOVE+ILS, tandis que les modes 2 et 4 se synchronisent avec la face 2. Une fois ILS lié au GigBAR Move+ILS, les effets se synchronisent avec l’effet le plus identique possible sur la face sélectionnée : Les effets kinta se synchronisent avec l'un des kintas, les têtes mobiles se synchronisent avec l'une des têtes mobiles et les effets de type wash se synchronisent avec l'un des pars. Les effets laser se synchronisent avec le laser et les effets stroboscopiques se synchronisent avec les effets stroboscopiques quel que soit le mode ILS. Ce produit se synchronise avec le par de la face sélectionnée du GigBAR MOVE+ILS. Pour régler le COREpar UV120 ILS afin qu’il réponde à un signal ILS :

1. Appuyez sur la touche <MENU> de manière répétée jusqu'à ce que l'affichage indique iLS_.

2. Utilisez les touches <UP> ou <DOWN> pour sélectionner de iLS1 (face 1), iLS2 (face 2), iLS3 (face 1), ou iLS4

3. Appuyez sur la touche <ENTER>

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil. Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et l'IRC-6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit :

• Tous les appareils doivent être réglés sur la même personnalité DMX, la même adresse DMX et le même canal D-Fi.

• Configurez tous les appareils esclaves avant de configurer le maître en émission.

Ne jamais connecter un contrôleur DMX à un canal DMX configuré pour le fonctionnement en maître/ esclave car le contrôleur peut rentrer en conflit avec les signaux du maître.15

Stroboscope (lorsque C. 3 est 000031 000 015 Pas de function 016 255 Stroboscope, lente à rapide Vitesse du programme (lorsque C. 3 est 032223) 000 255 Vitesse du programme, lente à rapide Sensibilité au son (lorsque C. 3 est 224255) 000 010 Sensibilité au son éteint 011 255 Sensibilité au son, basse à élevée – 3 Programme 000 031 Pas de function 032 095 Effet de pulsation, 0–100% 096 159 Effet de pulsation, 100–0% 160 223 Effet de pulsation, 100%-0-100% 224 240 Mode d’activation par le son 1 241 255 Mode d’activation par le son 2 – 4 Gradateur 000 255 0–100% – 5 Vitesse de gradateur 000 051 Vitesse de gradation réglée depuis l'affichage 052 101 Arrêt du mode de vitesse de gradation 102 152 Mode 1 de vitesse de gradation (rapide) 153 203 Mode 2 de vitesse de gradation (moyen) 204 255 Mode 3 de vitesse de gradation (lent)DE
