GEBRUIKSAANWIJZING COREpar UV 120 ILS Chauvet

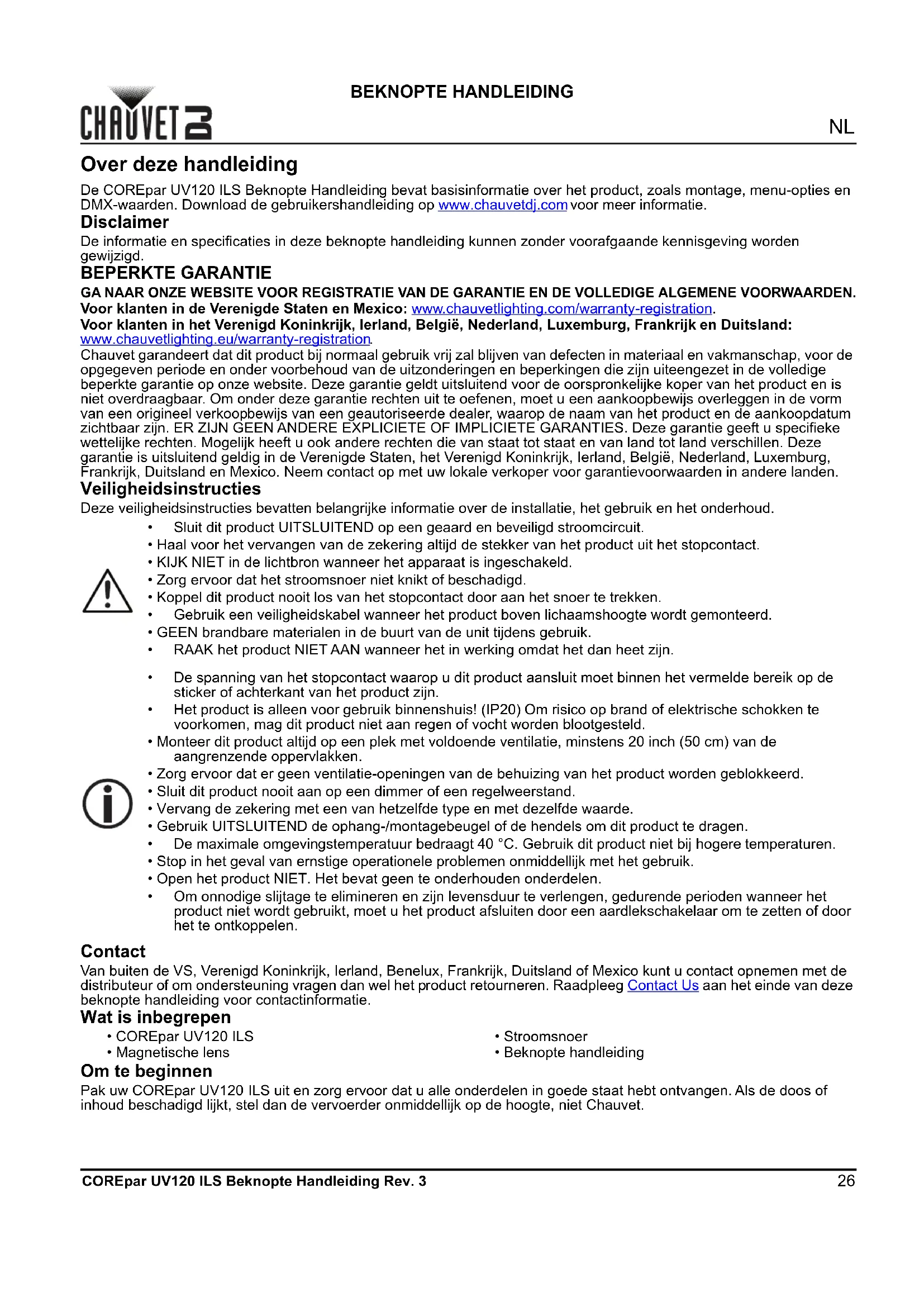

Over deze handleiding

De COREpar UV120 ILS Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding konnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij za blijven van defecten in materiaal en vakmanschap, voor de opgegevenperiode en onder voorbehoud van de uitzonderingen en beperkingen die zich uiteengezet in de volledige beperkte garantie op once website. Deze garantie geldtuitsuitend voor de oorspronkelijkke koper van het product en is Niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geauthoriserde dealer, waarop de naam van het product en de aankoopdatum zichtaar zich. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijkrechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie isuitsuitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, Belgie, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatatie over de installment, het gebruik en het onderhoud.

Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Haal voor het verrangen van de zekering algijd de stekker van het product uit het stopcontact.
- KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.
Zorg ervoor dat het strooansnoer nicht knikt of beschadigd.
- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
- Gebruik een veiligheidskabel wanner het product boven lichaamshoogte worden gemonteerd.
- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
- RAAK het product NIET AAN wonneer het in werkig omdat het dan heet+zijn.
- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker ofchterkant van het product�n.
- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product Niet aan regen of vocht worden blootgesteld.
- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang dezekering met een van hetzelfde type en metdezelfde Waarde.
- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit producte dragen.
- De maximale omgevingstemperatuur bedraagt 40^ . Gebruik dit product nicht bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhonden onderdelen.
- Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gelebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformationie.

Wat is inbegrepen

• COREpar UV120 ILS
• Magnetische lens

Stroomsnoor
- Beknopte handleiding

Om te beginnen

Pak uw COREpar UV120 ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddelijk op de hoogte, nied Chauvet.

AC-stroom

Dit product heften voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gebruikt, moet u het product afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Het is mogelijk tot maximaal 5 COREpar UV120 ILS-producten koppelen aan 120V of 9 producten aan 230V . Overschrijd dit+aantal nooit. Stroomkabels hunnen afzonderlijk worden gekocht.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraier in de sleuf van de zekeringhouser.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en verrang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouser terug en steek de stekker er wee in.

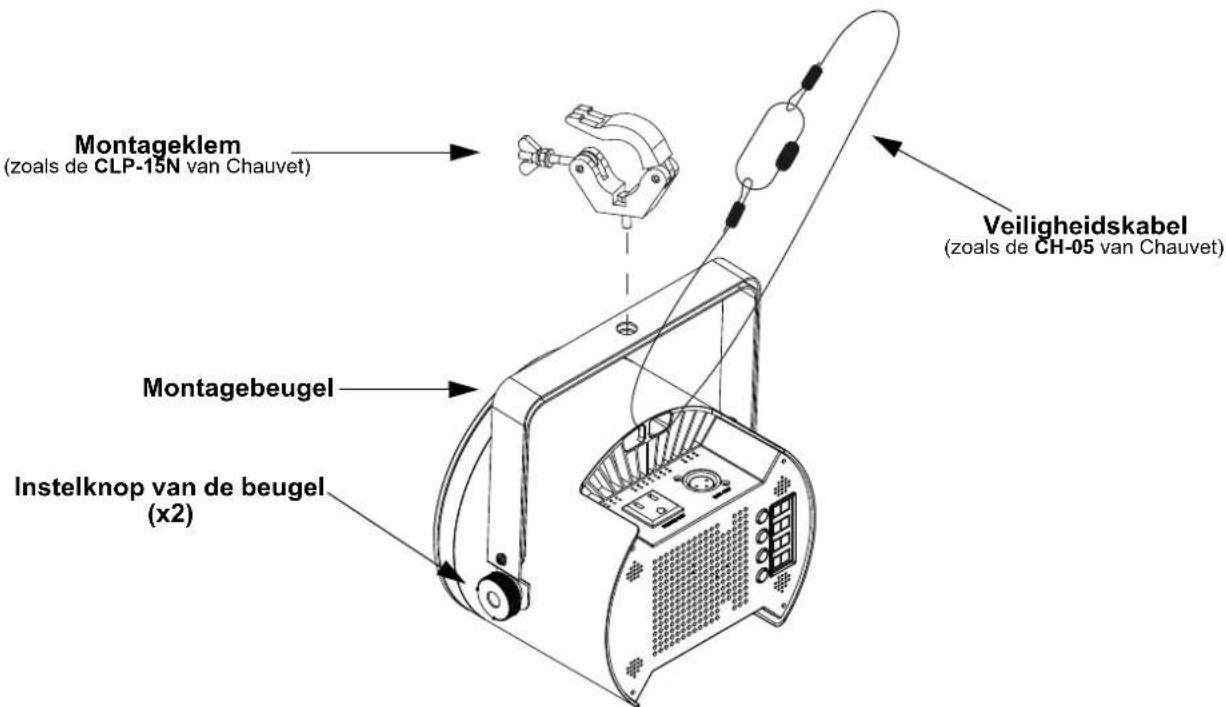

Montage

Lees alvorens dit producte monteren alle Veiligheidsinstructies. Montagediagram

Beschrijving bedieningspaneel

Toets Functie
<MENU> Sluit het huidige menu of functie af
<UP>	Navigeert omhoog via het menu of verhoegt de numerieke waarde wanner in een functie
<DOWN>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie
<ENTER>	Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Raadpleeg de productpagina van COREpar UV120 ILS op www.chauvetdj.com voor de{nieuwste menukaart.

Hoofdniveau	Programmeerniveauaus		Beschrijving
1-Ch d 1-512 1-kanaals DMX-modus
5-Ch d 1-508 5-kanaals DMX-modus
iLS iLS 1-4 Stelt de ILS-modus in
P--(automatischprogramma)	P 1 Pulsprogrammaeffect 0-100%-0
	P 2 Pulsprogrammaeffect 0-100%
	P 3 Pulsprogrammaeffect 100%-0
S-- S. 1-100 automatische programmasnelheid
Snd(geluidsactief)	Snd1		Stelt de geluidsactieve modus in
	Snd2
SEnSu 0-100 Geluidsgevoeligheid
u--(dimmer)	d. 0-255 Handmattige dimmer
diM(dimmersnelheid)	oFF		Instellingen dimmersnelheid
	diM1
	diM2
	diM3
SEt(infrarood)	ir	on	Schakelt infraroodbesturing in/uit
		off
	rEST	yes	Terugzettenaar fabrieksinstellungen
		no
Temp	—		Toont de temperatuur

DMX-koppeling

De COREpar UV120 ILS kan met een DMX-regelaar werkken. Instructies voor het aansluien en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u Nietbekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 508.

Master/slave-verbinding

De COREpar UV120 ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

ILS-aansluiting

De COREpar UV120 ILS gebrukt de DMX-gegevensverbinding en de D-Fi USB voor draadloze verbinding met het ILS-ecosystem. Voor meer informatie over het configureren van de COREpar UV120 ILS in de ILS-modus, raadpleegt u de gebruikershandleidig op www.chauvetdj.com.

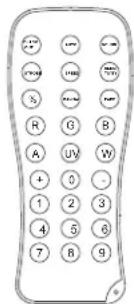

IRC-6

De COREpar UV120 ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of download instructies maar www.chauvetdj.com.

<BLACKOUT>	Schakelt LED-lampjes aan/uit
<AUTO>	Schakel pulsmodi in
<SOUND>	Activeert de geluidsactieve modus
<SPEED>	Verhoogt en verlaagt de snelheid
<SENSITIVITY>	Past de geluidsactieve aan
<MANUAL>	past dimmer aan
<++>	Verhoogt waarden voor bedieningselementen zoals boven beschreiben
<->	Verlaagt waarden voor bedieningselementen zoals boven beschreiben

D-Fi USB-connectiviteit

De COREpar UV120 ILS kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in,plaats het in de USB-poort en stel de DMX-personlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poortplaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten za de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/ menuknoppen en IRC-6 zich Niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveauaushij:

1. D-Fi USB
2. Bedrade DMX
3. IRC-6 afstandsbediening
4. Handmatige digitale display/menuknoppen

Master/Slave-modus (D-Fi USB)

De D-Fi USB zorgtervoat een enkel COREpar UV120 ILS-product (de "master") de acties regelt van een of moer COREpar UV120 ILS-producten (de "slaves") zonder de behoefte aan een DMX-regelaar of DMX-kabels. Het masterproduct (zender) worden in de zelfstandige modus te werken, verwijl de slave-producten (ontvangers) ingesteld worden in slave-modus te werken. Na instelling en aansluiting zullen de slaveproducten in harmonie met het masterproduct werken.

Configureer de producten zoals hieronder is aangegeven.

Slaaf-producten:

1. Druh herhaaldelijk op totdat 9-Ch weergegeven worden op het display.
   2.Druk op
2. Gebruik <UP> of <DOWN> om het startadres in te stellen op d 1.
   4.Druk op
3. Stel de D-Fi USB in om op een specifiek kanaal, 1-16 te werken.
4. Sluit de D-Fi USB aan.
5. Voltooi het instellen en aansluiten van alle slaaf-producten.

Master-product:

1. Stel het masterproduct in om te werken in zichstandige modus.
2. Stel D-Fi USB in om op het D-Fi-kanaaluit te zenden waar de slaves op ontvangen.
3. Sluit de D-Fi USB aan.

Alle producten moeten op bezelfde DMX-persoonlijkheid, DMX-adres en D-Fi-kanaal ingesteld+zijn.
- Configureer eerst alle slaveproducten voordat u de master configureert om uit te zenden.
- Sluit nooit een DMX-controller aan op een D-Fi-kanaal die is geconfigureerd voor Master/Slave functie, waar de regelaar de signalen van de master kan verstoren.

ILS Mode

ILS (geintegreerd verlichtingssystseem) biedt 4 modi die synchroniseren met de GigBAR MOVE+ILS: Modi 1 en 3 synchroniseren met zijde 1 van de GigBAR MOVE+ILS, verwijl modi 2 en 4 synchroniseren met zijde 2 van de GigBAR MOVE+ILS. Wanner ze gekoppeld zijn, wordrden de effecten gesynchroniseerd met het meest vergelijkbare efectaan de geselecteerde zichde van de GigBAR MOVE+ILS: Kinta-effecten worden gesynchroniseerdmet een van de kinta's, bewegende koppen worden gesynchroniseerdmet een van de bewegende koppen en wash-effecten worden gesynchroniseerd met een van de pars. Lasereffecten worden gesynchroniseerd met de laser en stroboscoopeffecten worden gesynchroniseerd met de stroboscoopeffecten, ongeacht de ILS-modus.

Dit product worden gesynchroniseerd met de par op de geselecteerde zichde van de GigBAR MOVE+ILS.

De COREpar UV120 ILS instellen om te reageren op een ILS-signaal:

1. Druh herhaaldelijk op totdat iLS_ weergegeven worden op het display.
2. Gebruik of DOWN> te selecteren van iLS1 (zijde 1), iLS2 (zijde 2), iLS3 (zijde 1), of iLS4 (zijde 2).
   3.Druk op .

DMX-waarden

1-Ch	5-Ch	Function	Value	Percent/Setting
1 1	UV 000	\Leftrightarrow 255 0-100%
-	2	Stroboscoop(wonneer K. 3 000\Leftrightarrow 031 is)	000\Leftrightarrow 015	Geen functie
			016\Leftrightarrow 255	Stroboscoop, langzaam to snel
		Programmasnelheid(wonneer K. 3 032\Leftrightarrow 223 is)	000\Leftrightarrow 255	Programmasnelheid, langzaam to snel
		Geluidsgevoeligheid(wonneer K. 3 224\Leftrightarrow 255 is)	000\Leftrightarrow 010	Geluidsgevoeligheid UIT
			011\Leftrightarrow 255	Geluidsgevoeligheid, lage tot hoge
-3	Programma		000\Leftrightarrow 031	Geen functie
			032\Leftrightarrow 095	Pulseffect 0-100%
			096\Leftrightarrow 159	Pulseffect 100%-0
			160\Leftrightarrow 223	Pulseffect 100%-0-100%
			224\Leftrightarrow 240	Geluidsgevoeligheid 1
			241\Leftrightarrow 255	Geluidsgevoeligheid 2
-4	Dimmer 000\Leftrightarrow 255 0-100%
-5	Dimmersnelheid		000\Leftrightarrow 051	Dimmersnelheid ingesteld vanaf het display
			052\Leftrightarrow 101	Dimmer snelheidsmodus UIT
			102\Leftrightarrow 152	Dimmer snelheidsmodus 1 (snel)
			153\Leftrightarrow 203	Dimmer snelheidsmodus 2 (middelhoog)
			204\Leftrightarrow 255	Dimmer snelheidsmodus 3 (langzaam)
