GEBRUIKSAANWIJZING Epix Flex 20 Chauvet

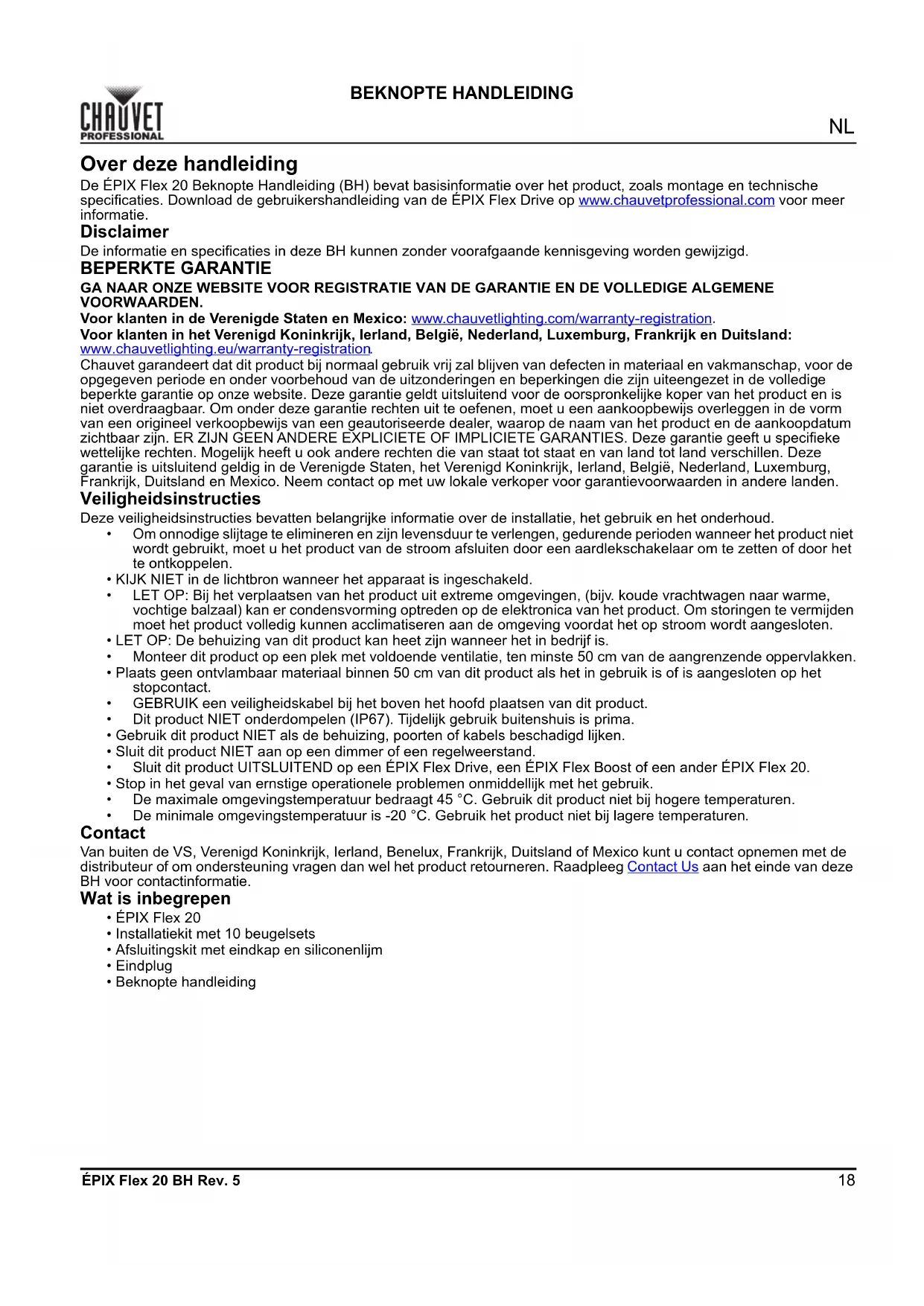

ÉPIX Flex 20 BH Rev. 5 BEKNOPTE HANDLEIDING Over deze handleiding De ÉPIX Flex 20 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage en technische specificaties. Download de gebruikershandleiding van de ÉPIX Flex Drive op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

• Dit product NIET onderdompelen (IP67). Tijdelijk gebruik buitenshuis is prima.

• Gebruik dit product NIET als de behuizing, poorten of kabels beschadigd lijken.

• Sluit dit product NIET aan op een dimmer of een regelweerstand.

• Sluit dit product UITSLUITEND op een ÉPIX Flex Drive, een ÉPIX Flex Boost of een ander ÉPIX Flex 20.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

• De minimale omgevingstemperatuur is -20 °C. Gebruik het product niet bij lagere temperaturen. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie. Wat is inbegrepen

• Installatiekit met 10 beugelsets

• Afsluitingskit met eindkap en siliconenlijm

• Beknopte handleiding19

BEKNOPTE HANDLEIDING ÉPIX Flex 20 BH Rev. 5 Productoverzicht Stroom Dit product wordt gevoed door een ÉPIX Flex Drive. Raadpleeg de handleiding van de ÉPIX Flex Drive voor uitgebreide instructies om dit product van stroom te voorzien. Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik elke 0,5 m 1 van de meegeleverde beugels. Montagediagram Gegevens/ stroom-ingang Gegevens/ stroom-uitgang Eindplug Sluit het laatst gekoppelde product af om aan de IP67- certificering te voldoen Beugel Schroeven hier aanbrengen ÉPIX Flex 20NL

ÉPIX Flex 20 BH Rev. 5 BEKNOPTE HANDLEIDING Op lengte snijden Elke ÉPIX Flex 20 kan op lengte gesneden worden om aangepaste installaties mogelijk te maken. Elke ÉPIX Flex 20 die op lengte is gesneden moet gebruikt worden als het laatste product dat aan een uitgangspoort van de ÉPIX Flex Drive gekoppeld is. Afsluitingskit Nadat een ÉPIX Flex 20 op lengte is gesneden sluit u de meegeleverde eindkap op het blootliggende uiteinde van het product af met de meegeleverde siliconenlijm. Hanteringswaarschuwingen

• Verdraai de ÉPIX Flex 20 nooit.

• Rol de ÉPIX Flex 20 nooit zijwaarts op. Indien nodig wordt aanbevolen om het product rondom een haspel of trommel te bewaren.

• Bewaar de ÉPIX Flex 20 altijd op de meegeleverde spoel wanneer deze niet geïnstalleerd is. De ÉPIX Flex 20 mag nooit gevouwen worden, niet op de spoel in een doos of een andere draagdoos geplaatst worden of op een manier anders dan rond de meegeleverde spoel opgeslagen worden.

• Buig de ÉPIX Flex 20 nooit voorbij de minimale buigdiameter: 2 in (50 mm).

• ONTKOPPEL het product van de stroom uit voordat u het op lengte snijdt.

• NIET door elektrische componenten snijden.

• Elke ÉPIX Flex 20 die op lengte is gesneden moet gebruikt worden als het laatste product dat aan een uitgangspoort van de ÉPIX Flex Drive gekoppeld is.

1. Ontkoppel het apparaat van de stroom.

2. Breng de siliconenlijm aan op het blootgestelde uiteinde van het product.

3. Plaats het blootgestelde uiteinde van het product in de eindkap.

4. Veeg overtollige lijm weg.

5. Laat het product drogen voordat u de stroomvoorziening weer aansluit.

De eindkap moet volledig afgedicht worden om de IP67-certificering van het product te behouden. Hier NIET snijden Hier snijden21

• Gebruik nooit brute kracht met de ÉPIX Flex 20.

• Wanneer de ÉPIX Flex 20 op de vloer geplaatst wordt, moet u ervoor zorgen dat het product en de kabels nooit in de weg staan van mensen of voertuigen.

• Gooi nooit de ÉPIX Flex 20! Ga er voorzichtig mee om.

• Doorboor of snijd het product nooit op enig andere manier dan beschreven in Op lengte snijden

• Bij het in een kanaal installeren van de ÉPIX Flex 20, mag nooit vanuit beide richtingen geduwd worden. Druk het product van het ene uiteinde naar het andere, in één richting.

• Plaats de ÉPIX Flex 20 nooit op een manier die de kabels onder spanning zet. Overmatige kracht of torsie kan elektrische verbindingen of aansluitingen beschadigen of vernietigen.

• Laat de ÉPIX Flex 20 nooit bungelen of hangen. Het product moet te allen tijde elke 0,5 m vastgezet worden.NL

ÉPIX Flex 20 BH Rev. 5 BEKNOPTE HANDLEIDING Technische Specificaties Afmetingen en gewicht Let op: Afmetingen in inches zijn afgerond. Stroom Lichtbron Fotometrische gegevens Thermisch Bestellen Lengte Breedte Hoogte Gewicht 358 mm (14 inch) 127 mm (5 inch) 106 mm (4 inch) 1,9 kg (4,2 lb) Stroomvoeding Ingangsspanning Power Linking ÉPIX Flex Drive 24 Volt gelijkspanning 2 per ÉPIX Flex Drive-poort 2 extra met ÉPIX Flex Boost (8 totaal per ÉPIX Flex Drive) Parameter 120 V, 60 Hz 208 V, 60 Hz 230 V, 50 Hz Verbruik 79 W 93 W 95 W In gebruik 0,653 A 0,450 A 0,417 A Stroom I/O VS/Wereldwijd VK/Europa Aansluitingspoort 3-pins IP Flex 3-pins IP Flex Snoerstekker 3-pins IP Flex 3-pins IP Flex Type Kleur Aantal Levensduur LED Driekleurige RGB 240 50.000 uur Kijkhoek Pixelpitch Lumen 160° 20 mm 140 lm/voet (459,32 lm/m) Minimum Externe Temperatuur Maximum Externe Temperatuur Koelsysteem -20 °C (-4 °F) 45 °C (113 °F) Convectie Productbeschrijving Productnaam Artikelcode UPC Nummer ÉPIX Flex 20 EPIXFLEX20 99991442 78146221790723 Multi-Language
