Caractéristiques Techniques	Détails
Type de produit	Lampe LED
Longueur	20 pieds (6 mètres)
Nombre de LEDs	20 LEDs RGB
Contrôle	DMX, Art-Net, W-DMX
Angle de faisceau	120 degrés
Poids	1,5 kg
Alimentation	100-240V, 50/60Hz
Consommation électrique	50W max
Utilisation	Idéal pour les événements, concerts, et installations permanentes
Maintenance	Nettoyage régulier des lentilles et vérification des connexions
Sécurité	Ne pas exposer à l'eau, utiliser avec un support approprié
Informations générales	Compatible avec les systèmes de contrôle DMX, facile à intégrer dans des installations d'éclairage

FOIRE AUX QUESTIONS - Epix Flex 20 Chauvet

Comment installer le Chauvet Epix Flex 20 ?

Pour installer le Chauvet Epix Flex 20, commencez par déballer le produit et l'inspecter pour vous assurer qu'il n'y a pas de dommages. Fixez la lampe à une surface stable à l'aide des supports fournis. Branchez le câble d'alimentation et connectez le dispositif à votre contrôleur DMX si nécessaire.

Quels sont les types de connexions disponibles sur le Chauvet Epix Flex 20 ?

Le Chauvet Epix Flex 20 dispose de connexions DMX et d'alimentation. Assurez-vous d'utiliser des câbles compatibles pour éviter tout problème de connexion.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que la lampe est correctement branchée à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, testez la lampe avec un autre câble ou sur une autre prise électrique.

Comment réinitialiser le Chauvet Epix Flex 20 ?

Pour réinitialiser le Chauvet Epix Flex 20, éteignez l'appareil, puis maintenez enfoncé le bouton 'Mode' tout en le rallumant. Continuez à maintenir le bouton pendant quelques secondes jusqu'à ce que l'écran affiche les paramètres par défaut.

La lampe produit-elle des effets de lumière personnalisables ?

Oui, le Chauvet Epix Flex 20 offre des options pour créer des effets de lumière personnalisés via un contrôleur DMX. Consultez le manuel d'instructions pour les détails sur la configuration des effets.

Quel est le mode de fonctionnement de la lampe ?

La Chauvet Epix Flex 20 peut fonctionner en mode DMX, mode autonome ou mode maître/esclave, selon vos besoins d'éclairage. Sélectionnez le mode souhaité via le menu de l'appareil.

Comment nettoyer le Chauvet Epix Flex 20 ?

Pour nettoyer le Chauvet Epix Flex 20, débranchez l'appareil et utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager la lampe.

Quelle est la durée de vie de la lampe ?

La durée de vie de la Chauvet Epix Flex 20 est estimée à environ 50 000 heures, mais cela peut varier en fonction de l'utilisation et des conditions d'exploitation.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation du Chauvet Epix Flex 20 est disponible sur le site officiel de Chauvet. Vous pouvez le télécharger en format PDF pour consultation.

MODE D'EMPLOI Epix Flex 20 Chauvet

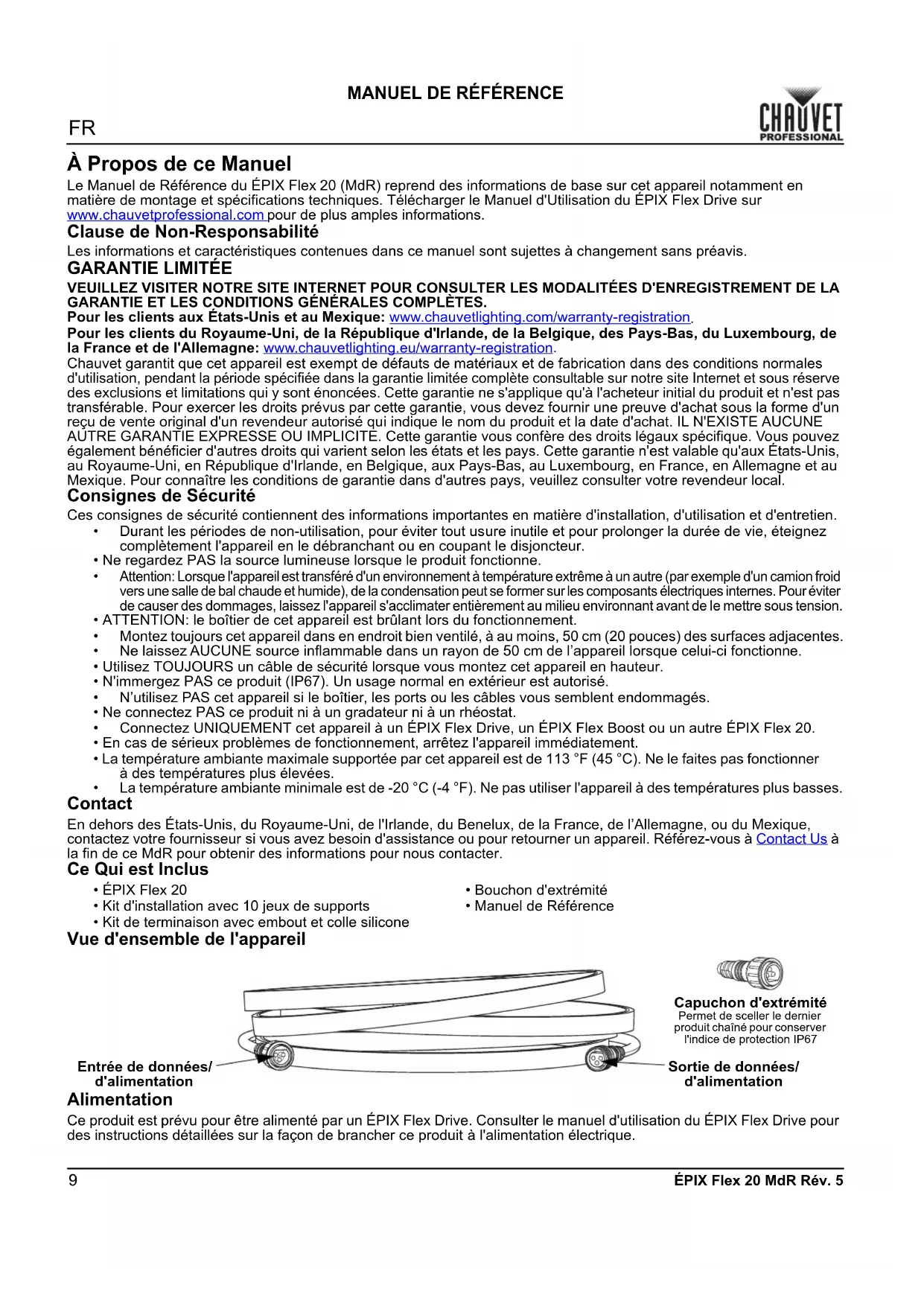

ÉPIX Flex 20 MdR Rév. 5 À Propos de ce Manuel Le Manuel de Référence du ÉPIX Flex 20 (MdR) reprend des informations de base sur cet appareil notamment en matière de montage et spécifications techniques. Télécharger le Manuel d'Utilisation du ÉPIX Flex Drive sur www.chauvetprofessional.com pour de plus amples informations. Clause de Non-Responsabilité Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.

Attention: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.

• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 50 cm (20 pouces) des surfaces adjacentes.

• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l’appareil lorsque celui-ci fonctionne.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

• N'immergez PAS ce produit (IP67). Un usage normal en extérieur est autorisé.

• N’utilisez PAS cet appareil si le boîtier, les ports ou les câbles vous semblent endommagés.

• Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.

• Connectez UNIQUEMENT cet appareil à un ÉPIX Flex Drive, un ÉPIX Flex Boost ou un autre ÉPIX Flex 20.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

• La température ambiante minimale est de -20 °C (-4 °F). Ne pas utiliser l'appareil à des températures plus basses. Contact En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MdR pour obtenir des informations pour nous contacter. Ce Qui est Inclus Vue d'ensemble de l'appareil Alimentation Ce produit est prévu pour être alimenté par un ÉPIX Flex Drive. Consulter le manuel d'utilisation du ÉPIX Flex Drive pour des instructions détaillées sur la façon de brancher ce produit à l'alimentation électrique.

• Kit d'installation avec 10 jeux de supports

• Kit de terminaison avec embout et colle silicone

• Manuel de Référence Entrée de données/ d'alimentation Sortie de données/ d'alimentation Capuchon d'extrémité Permet de sceller le dernier produit chaîné pour conserver l'indice de protection IP67FR

Montage Veuillez lire les Consignes de Sécurité avant de monter cet appareil. Utilisez un des supports fournis tous les 0,5 m (1,6 pi). Schéma de montage Couper à la longueur Chaque ÉPIX Flex 20 peut être coupé à la longueur voulue pour s'adapter aux installations sur mesure. Tout ÉPIX Flex 20 coupé à une longueur doit être utilisé en tant que dernier produit relié à un port de sortie de l'ÉPIX Flex Drive. Kit de terminaison Après avoir coupé un ÉPIX Flex 20 à la longueur requise, collez le capuchon fourni à l'extrémité exposée du produit avec la colle à base de silicone fournie : Avertissements de manipulation

• Ne jamais tourner le ÉPIX Flex 20.

• Ne jamais enrouler le ÉPIX Flex 20 sur le côté. Si nécessaire, il est recommandé de ranger l'appareil sur une bobine ou un tambour.

• Toujours conserver l'ÉPIX Flex 20 sur la bobine fournie lorsqu'il n'est pas installé. L'ÉPIX Flex 20 ne doit jamais être plié, placé dans une boîte ou tout autre étui de transport sans être embobiné, ni être rangé autrement qu'autour de la bobine incluse.

• DÉBRANCHER le produit du secteur avant de le couper à la longueur voulue.

• NE PAS couper à travers les composants électriques.

• Tout ÉPIX Flex 20 coupé à une longueur doit être utilisé en tant que dernier produit relié à un port de sortie de l'ÉPIX Flex Drive.

1. Débranchez l'appareil.

2. Appliquez la colle silicone sur l'extrémité exposée du produit.

3. Insérez l'extrémité exposée du produit dans le capuchon d'extrémité.

4. Essuyez l'excédent de colle.

5. Laissez sécher avant de rebrancher l'appareil.

Le capuchon d'extrémité doit être intégralement scellé pour conserver l'indice de protection IP67 du produit. ÉPIX Flex 20 Support Insérer les vis ici NE PAS couper ici Couper ici11

• Ne jamais plier ni courber l’ÉPIX Flex 20 au-delà du diamètre de pliage minimal : 50 mm (2 po).

• Ne jamais utiliser une force brute sur le ÉPIX Flex 20.

• Lors de l'installation du ÉPIX Flex 20 au sol, assurez-vous que l'appareil et les câbles ne gênent ni les personnes ni les véhicules.

• Ne jamais lancer le ÉPIX Flex 20 ! Manipuler avec précaution.

• Ne jamais perforer ou couper le produit autrement que de la manière décrite dans la section Couper à la longueur.

• Lors de l’installation du ÉPIX Flex 20 dans une goulotte, n’insérez jamais dans les deux sens. Insérez le produit d'un bout à l'autre, dans un seul sens.

• Ne jamais installer le ÉPIX Flex 20 d'une façon qui exerce une contrainte sur les câbles. Une force ou une torsion excessive peuvent endommager ou détruire les connexions ou connecteurs électriques.

• Ne jamais pendre, accrocher ou suspendre le ÉPIX Flex 20. L'appareil doit toujours être fixé à une surface tous les 0,5 m (1,6 pi).FR

Spécificités Techniques Dimensions et Poids Remarque: Les dimensions en pouce sont arrondies. Alimentation Source lumineuse Photometrics Thermique Commande Longueur Largeur Hauteur Poids 358 mm (14 po) 127 mm (5 po) 106 mm (4 po) 1,9 kg (4,2 lb) Source de courant Input Voltage Chaînage électrique ÉPIX Flex Drive 24 VCC 2 par port de l'ÉPIX Flex Drive 2 supplémentaires avec un ÉPIX Flex Boost (8 au total par ÉPIX Flex Drive) Paramétré 120 V, 60 Hz 208 V, 60 Hz 230 V, 50 Hz Consommation 79 W 93 W 95 W Courant 0,653 A 0,450 A 0,417 A E/S alimentation États-Unis/Mondial Royaume-Uni/Europe Connecteur d'entrée d'alimentation IP Flex à 3 broches IP Flex à 3 broches Prise du cordon d'alimentation IP Flex à 3 broches IP Flex à 3 broches Type Couleur Quantité Durée de vie LED Tricolore RGB 240 50 000 heures Angle de vision Taille de pixel Lumens 160° 20 mm 140 lm/pied (459,32 lm/m) Température externe minimum Température externe maximum Système de refroidissement -20 °C (-4 °F) 45 °C (113 °F) Convection Nom du produit Nom de l’Appareil Code de l’article Code UPC ÉPIX Flex 20 EPIXFLEX20 99991442 78146221790713
