MODE D'EMPLOI 4Bar Quad ILS Chauvet
A propos de ce manuel
Le Manuel de Référence (MdR) du 4BAR Quad ILS reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX.
Clause de non Responsabilité
Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
- Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
- Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
- NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
- Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
- Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
- En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
- NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
- NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
- Ne connectez jamais cet appareil à un variateur ou un rhéostat.
- Lors du remplacement du fusible, utilisez le même type et le même ampérage.
- Ne portez jamais le produit par le câble d'alimentation.
- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur. - Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.
Contenu
• 4BAR Quad ILS
- Sac de transport
- Sac de transport trépied
• Câble d'alimentation
• Pédale
• Manuel de Référence
• T r é p i e d
Préalable
Déballez votre 4BAR Quad ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.
Alimentation CA
Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.
Remplacement des fusibles
- Débranchez l'appareil.
- Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
- Soulevez le capuchon de sécurité hors du boîtier.
- Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
- Remettez le porte-fusible en place puis rebranchez.
Montage
Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

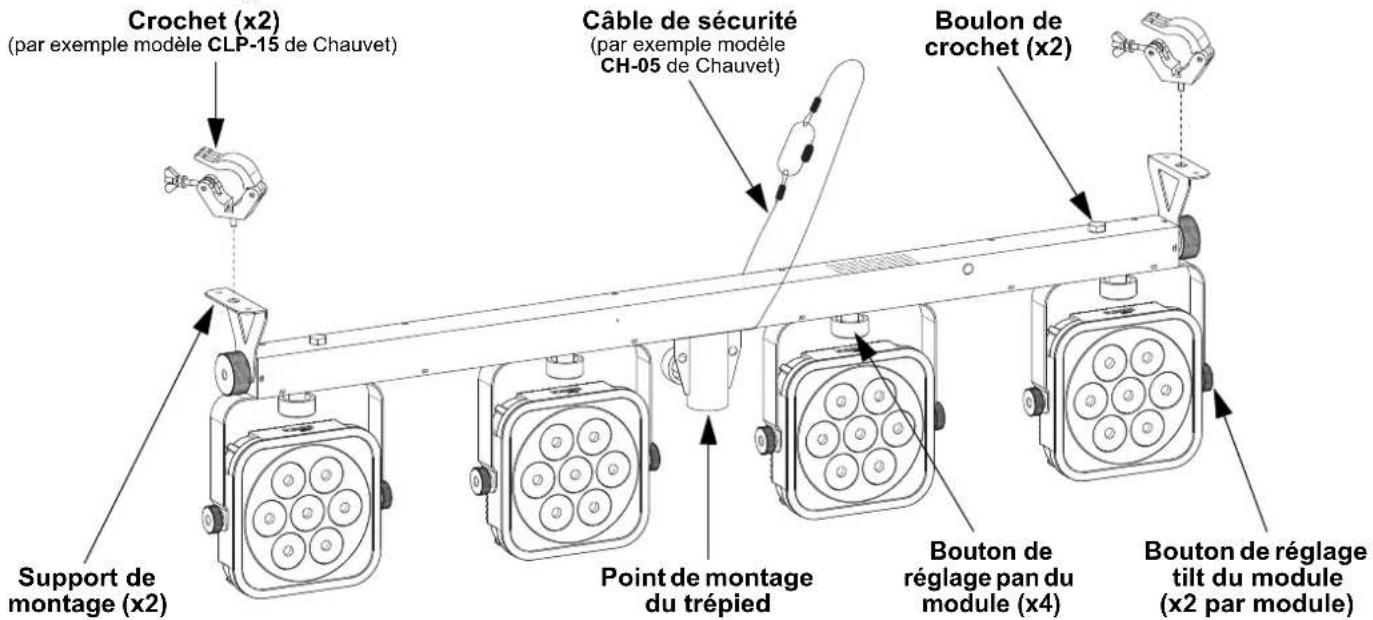

Schéma de montage
Description du panneau de commande
| Bouton Fonction | |
| Permet de sortir du menu ou de la fonction en cours | |
| Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction | |
| Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction | |
| Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection | |
Menu carte
Reportez-vous à la page du produit 4BAR Quad ILS sur www.chauvetdj.com pour la dernière carte des menu.
| Mode Étapes de programmation Description | ||||
| Mode DMX | 4Ch | DMX à 6 date 509 | Mode DMX à 4 canaux | |
| 6Ch Mode | ||||
| 19Ch Mode DMX à 19 canaux | ||||
| ILS Mode iLS iLS1-4 Définit le mode ILS | ||||
| Couleurs statiques | C-- | C 1-15 Couleurs statiques | ||
| C 16 Température de couleur 3000K | ||||
| C 17 Température de couleur 4500K | ||||
| C 18 Température de couleur 5600K | ||||
| Programmes | P-- P 1-8 Programmes automatiques | |||
| Vitesse S-- | S. 1-100 | Vitesse de programme pour P 1-8 | ||
| Gradateur | d-- | L. 1-255 | Gradateur | |
| Son-activé | Snd | Snd1-8 | Programme son-activé | |
| Sensibilité | SEnS | u 0-100 | Ajuste la sensibilité du mode d'activation par son | |
| Mélange de couleur personnalisée | u-- | r. 0-255 | Couleurs statiques personnaliséesCombinaison de rouge, vert, bleu et ambre | |
| G. 0-255 | ||||
| b. 0-255 | ||||
| A. 0-255 | ||||
| S. 0-100 | La vitesse du stroboscope | |||
| Mode de contrôle | SEt | ir | on | Permet d'activer ou désactiver l'infrarouge |
| oFF | ||||
| out | SLAV | Activer maître/esclave avec d'autres appareils 4BAR Quad ILS | ||
| dMX | Activer maître/esclave avec les appareils précédents | |||
Chainage DMX
Le 4BAR Quad ILS peut fonctionner avec un contrôleur DMX. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.
Adresse de départ
Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 494.
Connexion maître/esclave
Le 4BAR Quad ILS utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave.
IRC-6 (Télécommande par infrarouge)
Le 4BAR Quad ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ.
| Button | Function |
| Active ou désactive les LEDs | |
| Active les modes d'accrochage et de fondu | |
| Activation du mode d'activation par le son | |
| Augmente ou dimininue la vitesse | |
| Réglage de la sensibilité sonore | |
| Programme de fondu | |
| ajusta la velocidad de la luz estroboscópica | |
| <%> | ajuste la luminosité |
| ajuster le pourcentage de couleurs rouge, vert, bleu et ambre | |
| <0>-<9> | 1=C1 2=C16 3=C17 4=C18 5=C196=C20 7=C2 8=C22 9=C23 0=C8 |
| <+> | Augmente les valeurs des réglages décrits ci-dessus |
| <-> | Diminue les valeurs des réglages décrits ci-dessus |
Connectivité D-Fi USB
Le 4BAR Quad ILS peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil.
ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil.
Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et l'IRC-6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit :
- Module D-Fi USB
- DMX filaire
- Télécommande sans-fil IRC-6
- Affichage digitale manuel / boutons du menu
Mode maître/esclave (D-Fi USB)
Le D-Fi USB permet à un seul appareil 4BAR Quad ILS (le maître) de contrôler les actions d'un ou plusieurs autres appareils 4BAR Quad ILS (les esclaves) sans contrôleur ou câbles DMX. L'appareil maître (émetteur) doit être réglé pour fonctionner en mode autonome, tandis que les appareils esclaves (récepteurs) doivent être réglés pour fonctionner en mode esclave. Une fois paramétrés et connectés, les appareils esclaves fonctionnent à l'unisson avec l'appareil maître.
Configurez les appareils comme indiqué ci-dessous :
Appareils esclaves :
- Appuyez sur la touche
- Appuyez sur la touche
. - Utilisez les touches
ou pour définit l'adresse de départ à d 1. - Appuyez sur la touche
. - Réglez le D-Fi USB pour recevoir sur un canal spécifique, 1 à 16.
- Branchez le D-Fi USB.
- Continuez jusqu'à ce que tous les appareils esclaves soient paramétrés et connectés.
Appareil maître :
- Paramétrez l'appareil maître pour un fonctionnement en mode autonome.
- Réglez le D-Fi USB pour qu'il transmette sur le canal D-Fi d'écoute des esclaves.
-
Branchez le D-Fi USB.
-
Tous les appareils doivent être réglés sur la même personnalité DMX, la même adresse DMX et le même canal D-Fi.
- Configurez tous les appareils esclaves avant de configurer le maître en émission.
- Ne jamais connecter un contrôleur DMX à un canal DMX configuré pour le fonctionnement en maître/esclave car le contrôleur peut rentrer en conflit avec les signaux du maître.
Mode ILS
ILS (Integrated Lighting System) offre 4 modes synchronisés avec le GigBAR Move+ILS : Les modes 1 et 3 se synchronisent avec la face 1 du GigBAR MOVE+ILS, tandis que les modes 2 et 4 se synchronisent avec la face 2. Une fois ILS lié au GigBAR Move+ILS, les effets se synchronisent avec l'effet le plus identique possible sur la face sélectionnée : Les effets kinta se synchronisent avec l'un des kintas, les têtes mobiles se synchronisent avec l'une des têtes mobiles et les effets de type wash se synchronisent avec l'un des pars. Les effets laser se synchronisent avec le laser et les effets stroboscopiques se synchronisent avec les effets stroboscopiques quel que soit le mode ILS.
Ce produit se synchronise avec effets du GigBAR MOVE+ILS, quel que soit le mode ILS.
Pour régler le 4BAR Quad ILS afin qu'il réponde à un signal ILS :
- Appuyez sur la touche
- Utilisez les touches
ou pour sélectionner de iLS1 (face 1), iLS2 (face 2), iLS3 (face 1), ou iLS4 (face 2). - Appuyez sur la touche
.
Utilisation de la pédale sans fil
La pédale sans fil incluse permet un accès rapide aux couleurs prédéfinies, aux programmes de changement de couleurs et à l'activation par le son grâce au microphone du 4BAR Quad ILS.
Pour utiliser la pédale:
- Branchez le 4BAR Quad ILS sur le courant. Allumez la pédale sans fil.
- Appuyez sur la touche
-
Utilisez les touches
ou pour sélectionner ir, et appuyez sur la touche . -
Utilisez les touches
ou pour sélectionner on, et appuyez sur la touche . -
Appuyez sur la touche
-
Appuyez la pédale 3 pour activer les contrôles de couleur statique. En fonctionnement, toute les lumières s'allument sur une couleur statique et l'indication FOOT s'affiche sur l'écran du menu.
-
Utilisez le tableau ci-dessous pour activer la fonction souhaitée.
| Pédale Action Fonction | ||
| 1(Programmes automatiques) | Appuyer sur la pédale pour activer, puis appuyer pour se positionner sur la fonction souhaitée | Programmes automatiques 1–8 |
| 2(Mode son-activé) | Appuyez et maintenez Programme son-activé | |
| 3(Couleurs statiques) | Appuyez | Couleurs statiques, C1–18 |
| Programme instantanée automatique | ||
| Programme de fondu automatique | ||
| Appuyez et maintenez Programme de fondu automatique | ||
| 4(Noir général) | Appuyez Noir général allumé ou éteint | |
| Appuyez et maintenez Fondu en sortie/entrée | ||
La pédale du 4BAR Quad ILS fonctionne correctement dans n'importe quel mode, avec une distance sans obstacle maximale de 30,5 m (100 pi). Vous devez activer le mode ir du 4BAR Quad ILS, établir canal ir, et positionnez-vous sur le mode Auto avant de pouvoir utiliser la pédale.
Batterie de la pédale
La pédale sans fil utilise une batterie de 9 volts située en dessous du couvercle de batterie sur la base de l'appareil et qui peut être remplacée si nécessaire.
Remplacement de la batterie
Pour remplacer la batterie de la pédale sans fil:
- Mettez l'interrupteur sur la position arrêt (Off).
- Enlevez le couvercle de la batterie en enlevant les deux vis avec un tournevis à tête cruciforme.
- Retirez l'ancienne batterie de son logement et débranchez la de ses broches de connexion.
- Remplacez avec une batterie de 9V en vous assurant que les broches de connexion positive (+) et négative (-) correspondent aux bonnes électrodes sur la batterie.
- Placez la batterie dans son logement et refermez avec le couvercle de batterie.
- Fixez le couvercle de la batterie avec les deux vis cruciformes.
Ne PAS trop serrer les vis!
Valeurs DMX
4Ch/6Ch/19Ch
| 4Ch | 6Ch | 19Ch | Fonction | Valeur | Pourcentage/Paramétrage |
| -- 1 | Automatic Programs | 000 ⇔ 009 | No function | ||
| 010 ⇔ 029 | Auto program 1 | ||||
| 030 ⇔ 049 | Auto program 2 | ||||
| 050 ⇔ 069 | Auto program 3 | ||||
| 070 ⇔ 089 | Auto program 4 | ||||
| 090 ⇔ 109 | Auto program 5 | ||||
| 110 ⇔ 129 | Auto program 6 | ||||
| 130 ⇔ 149 | Auto program 7 | ||||
| 150 ⇔ 169 | Auto program 8 | ||||
| 170 ⇔ 189 | Auto program 9 | ||||
| 190 ⇔ 209 | Auto program 10 | ||||
| 210 ⇔ 229 | Auto program 11 | ||||
| 230 ⇔ 249 | Auto program 12 | ||||
| 250 ⇔ 255 | Sound-active program | ||||
| - | - | 2 | Gradateur | 000 ⇔ 255 | 0–100% |
| - | - | 3 | Stroboscope(lorsque C. 1 est 000 ⇔ 009) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 255 | Stroboscope, lente à rapide | ||||
| Vitesse du programme(lorsque C. 1 est 010 ⇔ 249) | 000 ⇔ 255 | Vitesse du programme, lente à rapide | |||
| Sensibilité au son(lorsque C. 1 est 250 ⇔ 255) | 000 ⇔ 010 | Sensibilité au son éteint | |||
| 011 ⇔ 255 | Sensibilité au son, basse à élevée | ||||
| 1 | 1 | 4 | Rouge 1 | 000 ⇔ 255 | 0–100% |
| 2 | 2 | 5 | Vert 1 | 000 ⇔ 255 | 0–100% |
| 3 | 3 | 6 | Bleu 1 | 000 ⇔ 255 | 0–100% |
| 4 | 4 | 7 | Ambre 1 | 000 ⇔ 255 | 0–100% |
| - | - | 8 | Rouge 2 | 000 ⇔ 255 | 0–100% |
| - | - | 9 | Vert 2 | 000 ⇔ 255 | 0–100% |
| - | - | 10 | Bleu 2 | 000 ⇔ 255 | 0–100% |
| - | - | 11 | Ambre 2 | 000 ⇔ 255 | 0–100% |
| - | - | 12 | Rouge 3 | 000 ⇔ 255 | 0–100% |
| - | - | 13 | Vert 3 | 000 ⇔ 255 | 0–100% |
| - | - | 14 | Bleu 3 | 000 ⇔ 255 | 0–100% |
| - | - | 15 | Ambre 3 | 000 ⇔ 255 | 0–100% |
| - | - | 16 | Rouge 4 | 000 ⇔ 255 | 0–100% |
| - | - | 17 | Vert 4 | 000 ⇔ 255 | 0–100% |
| - | - | 18 | Bleu 4 | 000 ⇔ 255 | 0–100% |
| - | - | 19 | Ambre 4 | 000 ⇔ 255 | 0–100% |
| - 5 - Gradateur 000 ⇔ 255 0–100% | |||||
| - 6 - Stroboscope | 000 ⇔ 009 | Pas de fonction | |||
| 010 ⇔ 255 | Stroboscope, lente à rapide | ||||
- A PROPOS DE CE MANUEL
- CLAUSE DE NON RESPONSABILITÉ
- GARANTIE LIMITÉE
- CONSIGNES DE SÉCURITÉ
- CONTACT
- CONTENU
- PRÉALABLE
- ALIMENTATION CA
- REMPLACEMENT DES FUSIBLES
- MONTAGE
- SCHÉMA DE MONTAGE
- DESCRIPTION DU PANNEAU DE COMMANDE
- MENU CARTE
- CHAINAGE DMX
- ADRESSE DE DÉPART
- CONNEXION MAÎTRE/ESCLAVE
- IRC-6 (TÉLÉCOMMANDE PAR INFRAROUGE)
- CONNECTIVITÉ D-FI USB
- MODE MAÎTRE/ESCLAVE (D-FI USB)
- APPAREILS ESCLAVES
- APPAREIL MAÎTRE
- MODE ILS
- UTILISATION DE LA PÉDALE SANS FIL
- BATTERIE DE LA PÉDALE
- REMPLACEMENT DE LA BATTERIE
Marque : Chauvet
Modèle : 4Bar Quad ILS
Catégorie : Lampe
