GEBRUIKSAANWIJZING 4Bar Quad ILS Chauvet

Over deze handleiding

De 4BAR Quad ILS Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomkabel niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan de kabel te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
• GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Draag het product nooit aan de stroomkabel.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.

Wat is inbegrepen

• 4BAR Quad ILS
- Stroomkabel
- Driepoot

• Dra a a g t a s

• Voetschakelaar

• Statief draagtas
• Beknopte handleiding

Om te beginnen

Pak uw 4BAR Quad ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

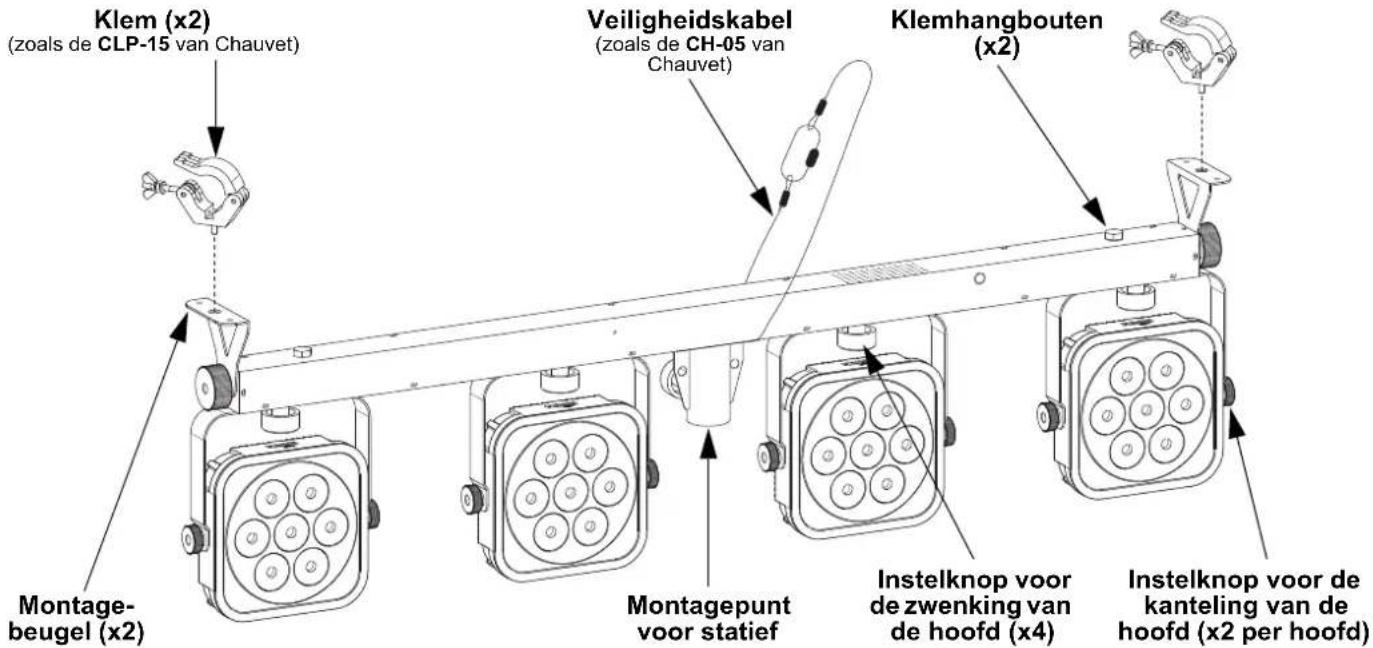

Montagediagram

Klem (x2) (zoals de CLP-15 van Chauvet) Veiligheidskabel (zoals de CH-05 van Chauvet) Klemhangbouten (x2) Montage- beugel (x2) Montagepunt voor statief Instelknop voor de zwenking van de hoofd (x4) Instelknop voor de kanteling van de hoofd (x2 per hoofd)

Beschrijving bedieningspaneel

Toets Functie
	Suit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Raadpleeg de productpagina van 4BAR Quad ILS op www.chauvetdj.com voor de nieuwste menukaart.

Modus Programmeerniveaus Beschrijving
DMX-Modus	4Ch	canalen DMXdmbe509		4-kanalen DMX-modus
	6Ch 6-kanalen DMX	canalen DMX-modus
	19Ch 19-kanalen DMX	modus
ILS-Modus iLS iLS1-4 Stelt de ILS-modus in
Statische kleuren	C--	C 1-15 Statische kleuren
		C 16 3000K kleurtemperatuur
		C 17 4500K kleurtemperatuur
		C 18 5600K kleurtemperatuur
Programma's	P-- P 1-8 Automatische programma's
Snelheid	S--	S. 1-100		Programmasnelheid voor P 1-8
Dimmer	d--	L. 1-255		Dimmer
Geluidsactief	Snd	Snd1-8 Geluidsactieve programma
Gevoeligheid	SEnS	u 0-100		Stelt de gevoeligheid in van de geluidsmodus
Aangepaste kleuren-menging	u--	r. 0-255		Aangepaste statische kleurenCombineer rood, groen, blauw en amber
		G. 0-255
		b. 0-255
		A. 0-255
		S. 0-100		Stroboscoopsnelheid
Besturings-modus	SEt	ir	on	Schakelt infrarood in of uit
			oFF
		out	SLAV	Master/Slaaf activeren bij andere 4BAR Quad ILS-producten
			dMX	Master/Slaaf activeren bij vorige 4BAR-producten

DMX-koppeling

De 4BAR Quad ILS kan met een DMX-regelaar werken. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 494.

Master/slaaf-verbinding

De 4BAR Quad ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slaaf-modus.

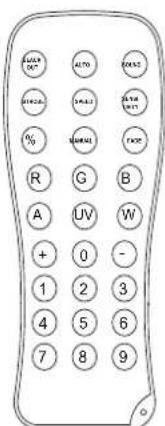

IRC-6 Infrarood afstandsbediening

De 4BAR Quad ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ.

ALTA 100% ALTO PARKS SPR2A SPR3A SPR4A SPR5A % 100% R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9

Button	Function
	Schakelt LED-lampjes aan/uit
	Schakel blader- en vervagingsmodi in
	Activeert de geluidsactieve modus
	Verhoogt en verlaagt de snelheid
	Past de geluidsactieve aan
	Fade programma
	past de stroboscoopsnelheid aan
<%>	past de helderheid aan
	pas het percentage rode, groene, blauwe en witte amber aan
<0>-<9>	1=C1 2=C16 3=C17 4=C18 5=C196=C20 7=C2 8=C22 9=C23 0=C8
<++>	Verhoogt waarden voor bedieningselementen zoals boven beschreven

<-> Verlaagt waarden voor bedieningselementen zoals boven beschreven

D-Fi USB-connectiviteit

De 4BAR Quad ILS kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in..

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/menuknoppen en IRC-6 zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. IRC-6 afstandsbediening
4. Handmatige digitale display/menuknoppen

Master/Slave-modus (D-Fi USB)

De D-Fi USB zorgt ervoor dat een enkel 4BAR Quad ILS-product (de "master") de acties regelt van een of meer 4BAR Quad ILS-producten (de "slaves") zonder de behoefte aan een DMX-regelaar of DMX-kabels. Het master-product (zender) wordt ingesteld om in de zelfstandige modus te werken, terwijl de slave-producten (ontvangers) ingesteld worden om in slave-modus te werken. Na instelling en aansluiting zullen de slaveproducten in harmonie met het masterproduct werken.

Configureer de producten zoals hieronder is aangegeven.

Slaaf-producten:

1. Druk herhaaldelijk op totdat 9-Ch weergegeven wordt op het display.
2. Druk op .
3. Gebruik of om het startadres in te stellen op d 1.
4. Druk op .
5. Stel de D-Fi USB in om op een specifiek kanaal, 1–16 te werken.
6. Sluit de D-Fi USB aan.
7. Voltooi het instellen en aansluiten van alle slaaf-producten.

Master-product:

1. Stel het masterproduct in om te werken in zelfstandige modus.
2. Stel D-Fi USB in om op het D-Fi-kanaal uit te zenden waar de slaves op ontvangen.
3. Sluit de D-Fi USB aan.

- Alle producten moeten op dezelfde DMX-persoonlijkheid, DMX-adres en D-Fi-kanaal ingesteld zijn.

- Configureer eerst alle slaveproducten voordat u de master configureert om uit te zenden.

- Sluit nooit een DMX-controller aan op een D-Fi-kanaal die is geconfigureerd voor Master/Slave functie, omdat de regelaar de signalen van de master kan verstoren.

ILS Mode

ILS (geïntegreerd verlichtingssystseem) biedt 4 modi die synchroniseren met de GigBAR MOVE+ILS: Modi 1 en 3 synchroniseren met zijde 1 van de GigBAR MOVE+ILS, terwijl modi 2 en 4 synchroniseren met zijde 2 van de GigBAR MOVE+ILS. Wanneer ze gekoppeld zijn, wordrden de effecten gesynchroniseerd met het meest vergelijkbare effect aan de geselecteerde zijde van de GigBAR MOVE+ILS: Kinta-effecten worden gesynchroniseerdmet een van de kinta's, bewegende koppen worden gesynchroniseerdmet een van de bewegende koppen en wash-effecten worden gesynchroniseerd met een van de pars.

Lasereffecten worden gesynchroniseerd met de laser en stroboscoopeffecten worden gesynchroniseerd met de stroboscoopeffecten, ongeacht de ILS-modus.

Dit product worden gesynchroniseerd met de par effecten de GigBAR MOVE+ILS, ongeacht de ILS-modus. De 4BAR Quad ILS instellen om te reageren op een ILS-signaal:

1. Druk herhaaldelijk op totdat iLS_ weergegeven wordt op het display.
2. Gebruik of te selecteren van iLS1 (zijde 1), iLS2 (zijde 2), iLS3 (zijde 1), of iLS4 (zijde 2).
3. Druk op .

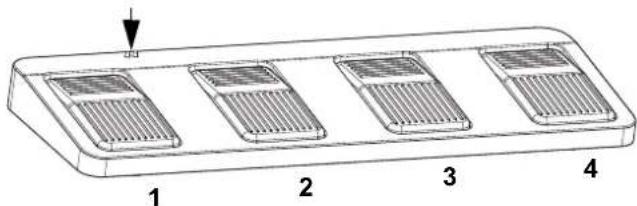

Bediening van draadloze voetschakelaar

De meegeleverde draadloze voetschakelaar biedt snelle toegang tot vooringestelde kleuren, kleurwisselingsprogramma's en geluidsactivering door de microfoon van 4BAR Quad ILS.

Om de voetschakelaar te gebruiken:

1. Sluit de 4BAR Quad ILS aan op de stroom. Schakel de draadloze voetschakelaar in.

2. Druk herhaaldelijk op

   totdat SEt weergegeven wordt op het display, en druk op .

3. Gebruik of om ir te selecteren, en druk op .

4. Gebruik of om on te selecteren, en druk op .

5. Druk herhaaldelijk op

   totdat P-- weergegeven wordt op het display, en druk op .

6. Druk op pedaal #3 om de bedieningselementen van de statische kleur te activeren. In bedrijf beginnen alle lampen in een Statische kleur en FOOt verschijnt op het menuscherm.

7. Gebruik het onderstaande diagram om de gewenste functie te activeren.

Pedaal Actie Functie
1(Automatische programma's)	Tik op het pedaal om te activeren en tik daarna om te navigeren naar de gewenste functie	Automatische programma's 1–8
2(Geluidsmodus)	Houd ingedrukt Geluidsactieve programma
3(Statische kleuren)	Tik	Statische kleuren, C1–18
		Automatische programma (snap)
		Automatische programma (fade)
	Houd ingedrukt Automatische programma (fade)
4(Verduistering)	Tik Verduistering aan of uit
	Houd ingedrukt Uitgefade of ingefade

De 4BAR Quad ILS-voetschakelaar werkt goed in elke modus, met een maximale ongehinderde afstand van 30,5 m. U moet ir op de 4BAR Quad ILS inschakelen, Kies een kanaal, en navigeer naar de Auto-modus voordat u de voetschakelaar gebruikt.

Batterij van de voetschakelaar

De draadloze voetschakelaar gebruikt een 9-volt batterij onder het batterijklepje onderop het product, wat indien nodig vervangen kan worden.

Vervanging van de batterij

De batterij in de draadloze voetschakelaar vervangen:

1. Schakel de stroomschakelaar naar de stand Uit.
2. Verwijder het batterijklepje door 2 schroeven te verwijderen met een kruiskopschroevendraaier.
3. Haal de oude batterij uit de behuizing en ontkoppel het van de netspanning.
4. Vervang het met een 9-volt batterij en controleer dat de positieve (+) en negatieve (-)-kabels overeenkomen met de juiste elektrodes op de batterij.
5. Plaats de batterij in de behuizing en dek het af met het batterijklepje.
6. Zet het batterijklepje weer vast met de 2 schroeven.

De schroeven niet te hard aandraaien!

DMX-waarden
4Ch/6Ch/19Ch

4Ch	6Ch	19Ch	Functie	Waarde	Percentage/Instelling
-- 1	Automatische programma's			000 ⇔ 009	Geen functie
				010 ⇔ 029	Automatische programma 1
				030 ⇔ 049	Automatische programma 2
				050 ⇔ 069	Automatische programma 3
				070 ⇔ 089	Automatische programma 4
				090 ⇔ 109	Automatische programma 5
				110 ⇔ 129	Automatische programma 6
				130 ⇔ 149	Automatische programma 7
				150 ⇔ 169	Automatische programma 8
				170 ⇔ 189	Automatische programma 9
				190 ⇔ 209	Automatische programma 10
				210 ⇔ 229	Automatische programma 11
				230 ⇔ 249	Automatische programma 12
				250 ⇔ 255	Geluidsactieve programma
-- 2	Dimmer 000 ⇔ 255 0–100%
-	-	3	Stroboscoop(wanneer K. 1 000 ⇔ 009 is)	000 ⇔ 009	Geen functie
				010 ⇔ 255	Stroboscoop, langzaam to snel
			Programmasnelheid(wanneer K. 1 010 ⇔ 249 is)	000 ⇔ 255	Programmasnelheid, langzaam to snel
			Geluidsgevoeligheid(wanneer K. 1 250 ⇔ 255 is)	000 ⇔ 010	Geluidsgevoeligheid uit
				011 ⇔ 255	Geluidsgevoeligheid, lage tot hoge
1	1	4	Rood 1	000 ⇔ 255	0–100%
2	2	5	Groen 1	000 ⇔ 255	0–100%
3	3	6	Blauw 1	000 ⇔ 255	0–100%
4	4	7	Amber 1	000 ⇔ 255	0–100%
-	-	8	Rood 2	000 ⇔ 255	0–100%
-	-	9	Groen 2	000 ⇔ 255	0–100%
-	-	10	Blauw 2	000 ⇔ 255	0–100%
-	-	11	Amber 2	000 ⇔ 255	0–100%
-	-	12	Rood 3	000 ⇔ 255	0–100%
-	-	13	Groen 3	000 ⇔ 255	0–100%
-	-	14	Blauw 3	000 ⇔ 255	0–100%
-	-	15	Amber 3	000 ⇔ 255	0–100%
-	-	16	Rood 4	000 ⇔ 255	0–100%
-	-	17	Groen 4	000 ⇔ 255	0–100%
-	-	18	Blauw 4	000 ⇔ 255	0–100%
-	-	19	Amber 4	000 ⇔ 255	0–100%
-	5	-	Dimmer	000 ⇔ 255	0–100%
- 6 -	Stroboscoop			000 ⇔ 009	Geen functie
				010 ⇔ 255	Stroboscoop, langzaam to snel
