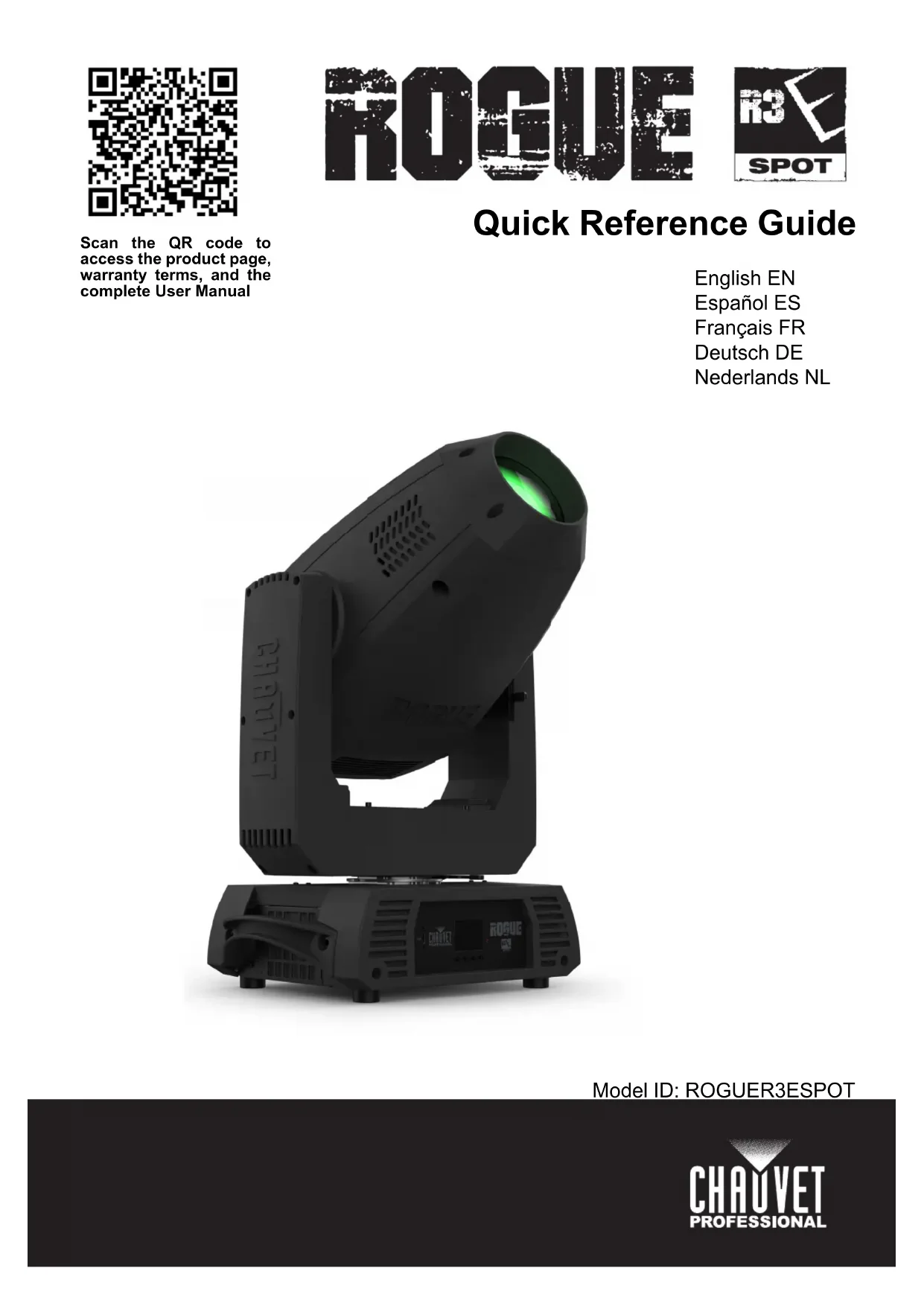

ROGUE R3E Spot - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Type de lampe : Spot LED, puissance : 300 W, température de couleur : 6000 K, flux lumineux : 14 000 lumens.
Utilisation	Idéale pour les événements en direct, les concerts, les spectacles et les installations permanentes.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer les lentilles pour maintenir la qualité de la lumière.
Sécurité	Utiliser uniquement sur des surfaces stables, éviter l'exposition à l'eau et respecter les consignes de sécurité électrique.
Informations générales	Dimensions : 400 x 300 x 200 mm, poids : 10 kg, garantie : 2 ans.

FOIRE AUX QUESTIONS - ROGUE R3E Spot Chauvet

Comment puis-je résoudre un problème d'alimentation de la Chauvet ROGUE R3E Spot ?

Vérifiez que la lampe est correctement branchée à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Essayez de brancher la lampe sur une autre prise électrique.

Que faire si la Chauvet ROGUE R3E Spot ne s'allume pas ?

Vérifiez les connexions électriques et assurez-vous que le disjoncteur n'a pas sauté. Si la lampe ne s'allume toujours pas, il peut être nécessaire de remplacer la lampe ou de contacter le service après-vente.

Comment régler le faisceau de la Chauvet ROGUE R3E Spot ?

Utilisez le panneau de contrôle pour ajuster le zoom et la mise au point du faisceau. Consultez le manuel d'utilisation pour des instructions détaillées sur les réglages.

Que faire si la Chauvet ROGUE R3E Spot surchauffe ?

Assurez-vous que la lampe est correctement ventilée et qu'aucun objet ne bloque les évents. Éteignez la lampe et laissez-la refroidir avant de la rallumer. Si le problème persiste, contactez un technicien.

Comment mettre à jour le firmware de la Chauvet ROGUE R3E Spot ?

Téléchargez la dernière version du firmware depuis le site de Chauvet et suivez les instructions fournies dans le manuel pour effectuer la mise à jour via USB.

Pourquoi ma Chauvet ROGUE R3E Spot ne répond-elle pas au DMX ?

Vérifiez que le câble DMX est correctement connecté et que le mode DMX est activé sur la lampe. Assurez-vous également que le contrôleur DMX est configuré sur le bon canal.

Comment nettoyer la Chauvet ROGUE R3E Spot ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de la lampe. Pour l'optique, utilisez un produit de nettoyage spécifique pour lentilles. Évitez l'utilisation de produits chimiques agressifs.

Que faire si les couleurs de la Chauvet ROGUE R3E Spot sont incorrectes ?

Vérifiez les réglages de couleur sur le panneau de contrôle ou via votre contrôleur DMX. Si les couleurs restent incorrectes, cela pourrait indiquer un problème avec le module de couleur.

La Chauvet ROGUE R3E Spot fait du bruit, est-ce normal ?

Un léger bruit de ventilateur est normal, mais si vous entendez des bruits inhabituels, cela peut indiquer un problème mécanique. Dans ce cas, contactez le service client.

MODE D'EMPLOI ROGUE R3E Spot Chauvet

Consignes de sécurité Ces consignes de sécurité contiennent des informations importantes sur l’installation, l’utilisation et l’entretien de Rogue R3E Spot.

• Le luminaire est destiné uniquement à un usage professionnel.

• Le luminaire doit être positionné de sorte qu’il n’y ait pas de regard prolongé dans le luminaire à une distance inférieure à 44 pieds (13.4 m).

• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.

• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

• Le boîtier de ce produit peut être chaud lorsqu’il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.

• Lors du transfert d’un produit à partir d’environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s’acclimater complètement au milieu environnant avant de le brancher.

• La lumière clignotante est connue pour déclencher des crises d’épilepsie. L’utilisateur doit se conformer aux lois locales concernant la notification de l’utilisation du stroboscope.

• Débrancher avant de nettoyer le produit ou de remplacer le fusible.

• Remplacer le fusible par un fusible de même type et de même calibre.

• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.

• Brancher ce produit à un circuit relié à la terre et protégé.

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l’utilisateur.

• Regarder la source lumineuse lorsque le produit est allumé.

• Laisser de matériau inflammable à moins de 100 cm de ce produit lorsqu’il fonctionne ou s’il est branché.

• Brancher ce produit à un variateur ou à un rhéostat.

• Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.

• Utiliser ce produit à l'extérieur ou dans un endroit où la poussière, la chaleur excessive, l'eau ou l'humidité peuvent l'affecter (respecter les normes de l'indice IP publié).

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s’y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d’une étendue d’eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.

• Emplacements susceptibles d’être inondés ou d’être ensevelis sous la neige.

• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

• Utiliser à des fins de chauffage des locaux.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.

• La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.

• La température ambiante minimale est de -4 °F (-20 °C). Ne faites pas fonctionner ce produit à des températures plus basses.

• Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d’inutilisation.

• En cas de problème de fonctionnement grave, arrêter immédiatement de l’utiliser. nçais7

Rogue R3E Spot GRR Rev. 2 Déclaration de conformité à la FCC Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d’interférences nuisibles et

2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un

fonctionnement indésirable. Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l’énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l’équipement, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Brancher l’équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.

• Consulter le revendeur ou un technicien radio/TV expérimenté afin d’obtenir de l’aide. Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l’autorité de l’utilisateur à faire fonctionner l’équipement. Contenu de la boîte Alimentation CA Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Prise CA Raccordement Il est possible de raccorder les produits Rogue R3E Spot. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence : Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément. Installation Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l’entrée et la sortie DMX.

• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.

• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

• 2 supports oméga avec matériel de montage

• Guide de référence rapide Connexion Câble (États-Unis) Câble (Europe) Couleur de la vis Conducteur CA Noir Marron Jaune/Cuivré Neutre CA Blanc Bleu Argenté Terre CA Vert/Jaune Vert/Jaune Vert Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. 100 V, 60 Hz 120 V, 60 Hz 208 V, 60 Hz 230 V, 50 Hz 240 V, 50 Hz Tirage actuel 5.33 A 4.541 A 2.576 A 2.345 A 2.236 AFR

Schéma de Montage de l'Appareil Panneau de commande description Bouton Fonction <MENU> Pour quitter le menu ou la fonction en cours <ENTER> Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée <UP> Pour remonter dans la liste du menu ou augmenter la valeur numérique dans une fonction <DOWN> Pour descendre dans la liste du menu ou baisser la valeur numérique dans une fonction Élingue de Sécurité Crochet de montage Montage en hauteur Montage en surface Support Omega (2x)9
