BEDIENUNGSANLEITUNG Epix Flex 20 Chauvet

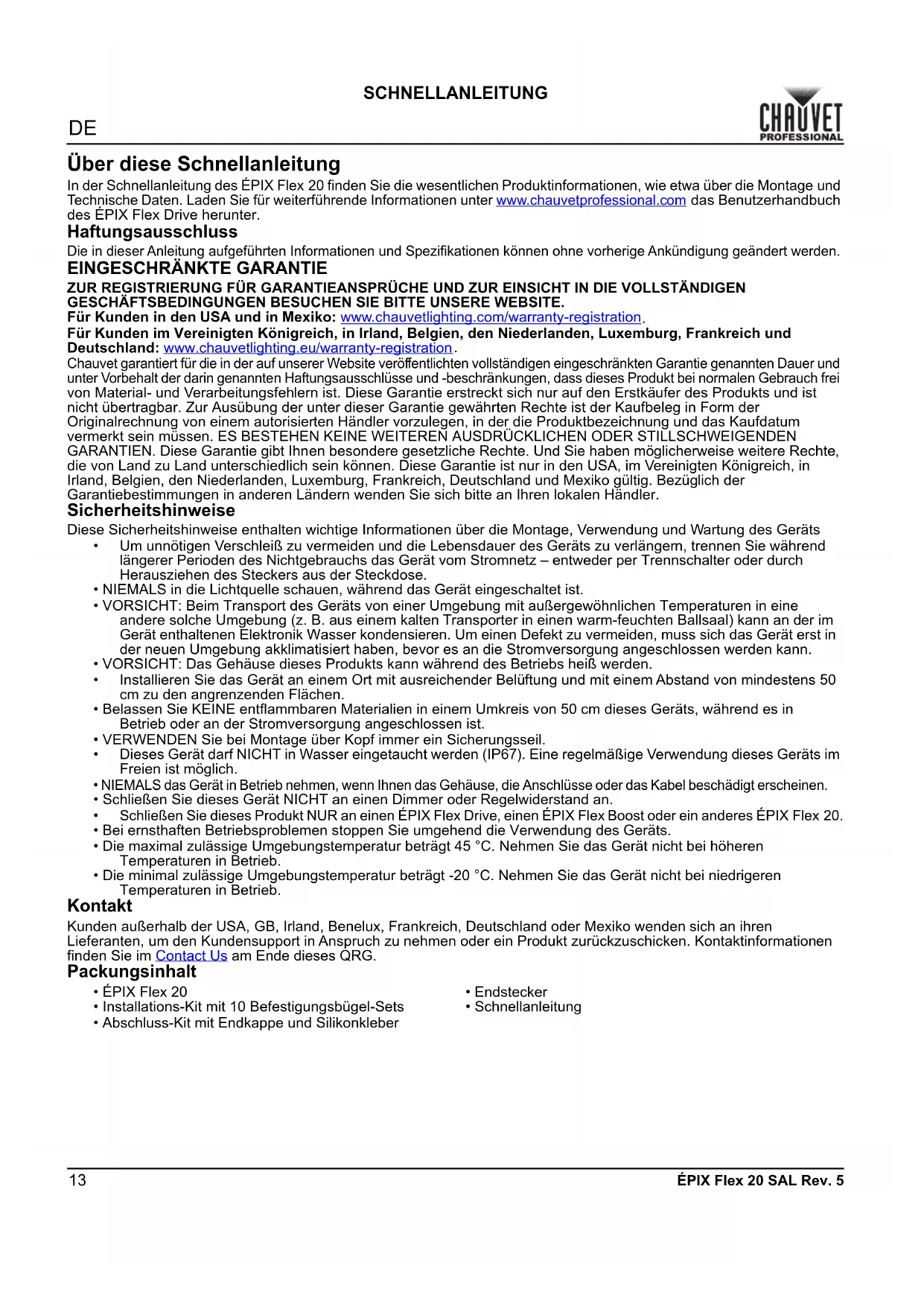

SCHNELLANLEITUNG ÉPIX Flex 20 SAL Rev. 5 Über diese Schnellanleitung In der Schnellanleitung des ÉPIX Flex 20 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage und Technische Daten. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch des ÉPIX Flex Drive herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.

• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

• Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP67). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.

• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Anschlüsse oder das Kabel beschädigt erscheinen.

• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen ÉPIX Flex Drive, einen ÉPIX Flex Boost oder ein anderes ÉPIX Flex 20.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Die minimal zulässige Umgebungstemperatur beträgt -20 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb. Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG. Packungsinhalt

• Installations-Kit mit 10 Befestigungsbügel-Sets

• Abschluss-Kit mit Endkappe und Silikonkleber

ÉPIX Flex 20 SAL Rev. 5 SCHNELLANLEITUNG Produktübersicht Leistungsaufnahme Dieses Gerät wird von einem ÉPIX Flex Drive mit Strom versorgt. Detaillierte Anweisungen zum Anschließen dieses Geräts an die Stromversorgung finden Sie in der Bedienungsanleitung des ÉPIX Flex Drive. Montage Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Verwenden Sie all 0,5 m einen der beiliegenden Befestigungsbügel. Montageansicht Daten-/ Stromeingang Daten-/ Stromausgang Endstopfen Zuletzt mit dem Produkt verbundene Abdichtungen zur Sicherstellung der Schutzart IP67 Befestigungsbügel Schrauben hier einschrauben ÉPIX Flex 215

SCHNELLANLEITUNG ÉPIX Flex 20 SAL Rev. 5 Auf die richtige Länge kürzen Jedes ÉPIX Flex 20 kann für die jeweilige Installation auf die richtige Länge gekürzt werden. ÉPIX Flex 20-Geräte, die auf die richtige Länge gekürzt werden müssen, sind als letztes Gerät an einen Ausgang des ÉPIX Flex Drive anzuschließen. Abschluss-Kit Nach dem Kürzen eines ÉPIX Flex 20 auf die richtige Länge befestigen Sie die beiliegende Endkappe am freiliegenden Ende des Geräts und dichten es mit dem beiliegenden Silikonkleber ab. Warnhinweise zur Handhabung

• Den ÉPIX Flex 20 niemals verdrehen.

• Den ÉPIX Flex 20 niemals seitwärts aufrollen. Bei Bedarf wird empfohlen, das Produkt auf einer Trommel zu lagern.

• Bewahren Sie den ÉPIX Flex 20, wenn er nicht installiert ist, auf der beiliegenden Spule auf. Der ÉPIX Flex 20 sollte niemals gefaltet, ohne Spule in eine Kiste oder sonstige Tragetasche gelegt oder aufbewahrt werden, sondern immer auf der beiliegenden Spule.

Der ÉPIX Flex 20 darf nicht über den kleinsten Biegedurchmesser hinaus gebogen oder verdreht werden: 50 mm.

• TRENNEN Sie das Gerät vor dem Ablängen vom Stromnetz.

• NICHT durch elektrische Bauteile schneiden.

• ÉPIX Flex 20-Geräte, die auf die richtige Länge gekürzt werden müssen, sind als letztes Gerät an einen Ausgang des ÉPIX Flex Drive anzuschließen.

1. Trennen Sie das Gerät vom Stromnetz.

2. Tragen Sie den Silikonkleber auf das freiliegende Ende des Geräts auf.

3. Stecken Sie das freiliegende Ende des Geräts in die Endkappe.

4. Wischen Sie übermäßigen Kleber ab.

5. Warten Sie, bis der Kleber getrocknet ist, bevor Sie das Gerät wieder

am Stromnetz anschließen. Die Endkappe muss vollständig abgedichtet sein, damit das Gerät weiterhin die Schutzart IP67 hat. Hier NICHT kürzen Hier kürzenDE

ÉPIX Flex 20 SAL Rev. 5 SCHNELLANLEITUNG

• Am ÉPIX Flex 20 niemals rohe Gewalt einsetzen.

• Bei einer Positionierung des ÉPIX Flex 20 auf einem ebenen Untergrund müssen das Produkt und die Kabel mit einem Abstand zu Personen und Fahrzeugen aufgestellt bzw. verlegt werden.

• Den ÉPIX Flex 20 niemals werfen. Mit Vorsicht handhaben.

• Das Produkt niemals in einer anderen Weise als unter Auf die richtige Länge kürzen beschrieben durchstechen oder zerschneiden.

• Bei der Installation des ÉPIX Flex 20 in einem Kanal darf er niemals von beiden Seiten aus hinein gedrückt werden. Drücken Sie das Produkt von einem Ende zum anderen, d. h. in eine Richtung.

• Den ÉPIX Flex 20 niemals so installieren, dass die Kabel gespannt sind. Übermäßige Kraftanwendung oder Verdrehen kann die elektrischen Anschlüsse beschädigen oder zerstören.

• Den ÉPIX Flex 20 niemals an etwas hängen oder baumeln lassen. Das Produkt muss immer nach jeweils 0,5 Meter an einer Oberfläche befestigt sein.17

SCHNELLANLEITUNG ÉPIX Flex 20 SAL Rev. 5 Technische Daten Abmessungen und Gewicht Hinweis: Abmessungen in Zoll sind gerundet. Leistungsaufnahme Leuchtquelle Lichttechnische Daten Thermische Daten Bestellung Länge Breite Höhe Gewicht 358 mm (14 Zoll) 127 mm (5 Zoll) 106 mm (4 Zoll) 1,9 kg (4,2 lb) Stromversorgung Eingangsspannung Serienschaltung der Geräte ÉPIX Flex Drive 24 Volt Gleichspannung 2 pro ÉPIX Flex Drive-Anschluss 2 zusätzliche mit dem ÉPIX Flex Boost (8 insgesamt pro ÉPIX Flex Drive) Parameter 120 V, 60 Hz 208 V, 60 Hz 230 V, 50 Hz Stromverbrauch 79 W 93 W 95 W Betriebsstromstärke 0,653 A 0,450 A 0,417 A I/O-Eingangsbuchse USA/Weltweit GB/Europa Stromeingangsbuchse 3-poliges IP Flex 3-poliges IP Flex Netzkabel Stecker 3-poliges IP Flex 3-poliges IP Flex Typ Farbe Menge Dauer LED Dreifarbige RGB 240 50.000 Stunden Blickwinkel Pixelabstand Lumen 160° 20 mm 140 lm/ft (459,32 lm/m) Minimum externe Temperatur Maximal externe Temperatur Kühlung -20 °C (-4 °F) 45 °C (113 °F) Konvektion Produktbezeichnung Artikelname Artikelcode UPC-Nummer ÉPIX Flex 20 EPIXFLEX20 99991442 781462217907NL
