GEBRUIKSAANWIJZING COLORado 2 Solo VW Chauvet

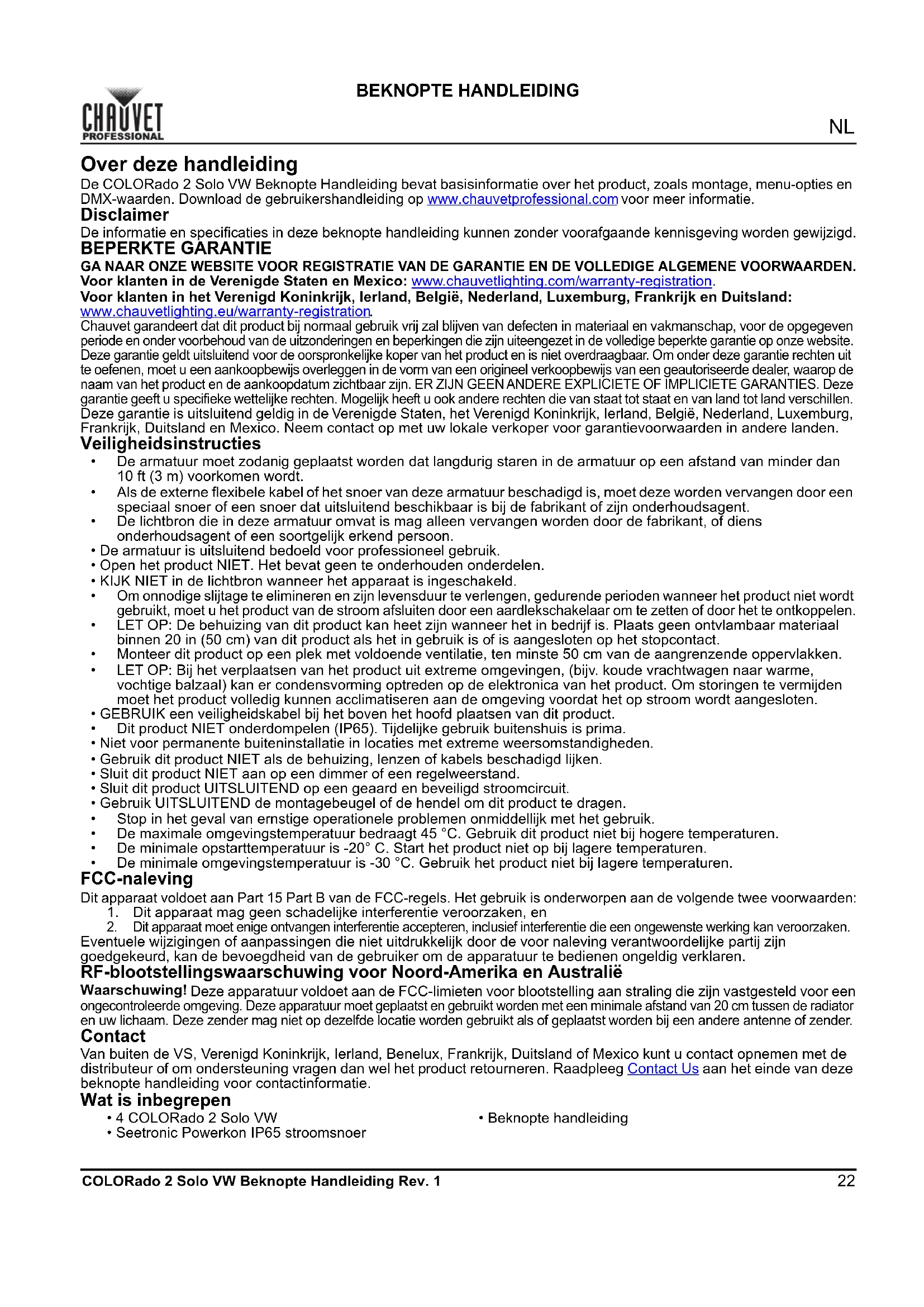

COLORado 2 Solo VW Beknopte Handleiding Rev. 1 BEKNOPTE HANDLEIDING Over deze handleiding De COLORado 2 Solo VW Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIE GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies

• De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 10 ft (3 m) voorkomen wordt.

• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.

• De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is. Plaats geen ontvlambaar materiaal binnen 20 in (50 cm) van dit product als het in gebruik is of is aangesloten op het stopcontact.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

• Dit product NIET onderdompelen (IP65). Tijdelijke gebruik buitenshuis is prima.

• Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden.

• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

• Sluit dit product NIET aan op een dimmer of een regelweerstand.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Gebruik UITSLUITEND de montagebeugel of de hendel om dit product te dragen.

• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

• De minimale opstarttemperatuur is -20° C. Start het product niet op bij lagere temperaturen.

• De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen. FCC-naleving Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en

2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken. Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren. RF-blootstellingswaarschuwing voor Noord-Amerika en Australië Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender. Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie. Wat is inbegrepen

• Beknopte handleiding23

BEKNOPTE HANDLEIDING COLORado 2 Solo VW Beknopte Handleiding Rev. 1 AC-stroom Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. AC-stekker Stroom-linking U kunt tot 10 COLORado 2 Solo VW-producten koppelen bij 100 V, 12 producten bij 120 V, 21 producten bij 208 V, 23 producten bij 230 V of 24 producten bij 240 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden. DMX-koppeling De COLORado 2 Solo VW kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com . is een DMX basishandleiding verkrijgbaar. DMX-aansluiting De COLORado 2 Solo VW gebruikt een 3- of 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1

10Ch Steady . Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking. RDM (apparaatbeheer op afstand) Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De COLORado 2 Solo VW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Montagediagram van het product Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur AC Live Zwart Bruin Geel/messing AC Neutraal Wit Blauw Zilver AC Aarde Groen/geel Groen/geel Groen Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Montageklem Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang aan de achterkant van het productNL

COLORado 2 Solo VW Beknopte Handleiding Rev. 1 BEKNOPTE HANDLEIDING Beschrijving bedieningspaneel Toegangscode Vul na dat gevraagd te worden, de volgende toegangscode in: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>. Dit toegangscode kan niet gewijzigd worden. Menumap Raadpleeg de productpagina van COLORado 2 Solo VW op www.chauvetprofessional.com voor de nieuwste menukaart. Knop Functie <MENU> Sluit het huidige menu of functie af <ENTER> Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie <UP> Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie <DOWN> Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie Hoofdniveau Programmeerniveaus Beschrijving Static CCT 2800K

0–255 ZOOM 0–255 Selecteert een vooraf ingestelde kleurtemperatuur 3200K 3600K 4000K 4500K 5000K 5500K 6000K 6500K 7000K Manual White 0–255 Stelt het niveau warm wit in Cool Stelt het niveau koel wit in Zoom Stelt de stralingshoek (zoom) in Strobe Stelt de stroboscoopfrequentie in DMX Address 001–512 Stelt het DMX-startadres in Run Mode Dmx DMX/master-modus Slave Slave-modus Zoom Mode Zoom Mode 1 Normale werking Zoom Mode 2 Aanbevolen voor gebruik bij <4,5 °C Personality 1Ch 1-kanaals: dimmer (ingesteld door Full Power CCT) 4 Ch 4-kanaals: dimmer WW+CW, zoom 7Ch 7-kanaals: 16-bit dimmer, 16-bit WW+CW, zoom 10Ch 10-kanaals: 16-bit dimmer, 16-bit WW+CW, kleurtemperatuur, stroboscoop, zoom, bediening 10Ch Steady 10-kanaals: met stabiel vermogen Setting (Vul de toegangscode in) Reset (Vul de toegangscode in) Herstelt het product naar de fabrieksinstellingen Dimmer Off Selecteert het dimmerprofiel van snel (1) tot langzaam (4) of Off Dimmer 1–4 Dmx Error Hold Last Gaat verder naar de laatste opdracht na verlies van DMX-signaal Blackout Verduistert het product na verlies van DMX25

BEKNOPTE HANDLEIDING COLORado 2 Solo VW Beknopte Handleiding Rev. 1 DMX-waarden 10Ch/10Ch Steady Setting (vervolg Vul de toegangscode in) Led Frequency 600Hz Selecteert de pulsbreedtemodulatiefrequentie 1200Hz 2000Hz 4000Hz 6000Hz 25KHz Full Power CCT 3200K Stelt de kleurtemperatuur in wanneer alle niveaus zijn ingesteld naar 100% 4200K 5600K Normal Maakt maximaal vermogen mogelijk Key Lock On Vergrendelt het scherm. Toegangscode: <UP>, <DOWN>,

COLORado 2 Solo VW Beknopte Handleiding Rev. 1 BEKNOPTE HANDLEIDING 7Ch 4Ch 1Ch 8 Stroboscoop 000 009 Geen functie 010 099 Stroboscoop, langzaam naar snel 100 109 Geen functie 110 179 Bliksemeffect, langzaam naar snel 180 189 Geen functie 190 255 Willekeurige stroboscoop, langzaam naar snel 9 Zoom 000 255 Zoom, nauw naar breed 10 Regeling 000 010 Geen functie 011 070 Gereserveerd voor toekomstig gebruik 071 080 600 Hz pulsbreedtemodulatiefrequentie 081 090 1200 Hz pulsbreedtemodulatiefrequentie 091 100 2000 Hz pulsbreedtemodulatiefrequentie 101 110 4000 Hz pulsbreedtemodulatiefrequentie 111 120 6000 Hz pulsbreedtemodulatiefrequentie 121 130 25 KHz pulsbreedtemodulatiefrequentie 131 140 Dimmer reset 141 150 Dimmer-modus Off 151 160 Dimmer-modus 1 161 170 Dimmer-modus 2 171 180 Dimmer-modus 3 181 190 Zoomen reset 191 200 Reset alle 201 255 Gereserveerd voor toekomstig gebruik Kanaal Functie Waarde Percentage/Instelling 1 Dimmer 000 255 0–100% 2 Fijne dimmer 000 255 0–100% 3 Warmwit 000 255 0–100% 4 Fijne warmwit 000 255 0–100% 5 Koelwit 000 255 0–100% 6 Fijne koelwit 000 255 0–100% 7 Zoom 000 255 Zoom, nauw naar breed Kanaal Functie Waarde Percentage/Instelling 1 Dimmer 000 255 0–100% 2 Warmwit 000 255 0–100% 3 Koelwit 000 255 0–100% 4 Zoom 000 255 Zoom, nauw naar breed Kanaal Functie Waarde Percentage/Instelling 1 Dimmer 000 255 0–100% (kleur ingesteld door Full Power CCT menu-optie) Kanaal Functie Waarde Percentage/InstellingMulti-Language
