Caractéristiques techniques	Lampe LED RGBW, 2 canaux, puissance de 50W
Utilisation	Idéale pour les événements, concerts et installations scéniques
Maintenance et réparation	Nettoyage régulier recommandé, vérification des connexions électriques
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau
Informations générales	Poids : 2,5 kg, dimensions : 25 x 25 x 10 cm

FOIRE AUX QUESTIONS - COLORado 2 Solo VW Chauvet

Comment puis-je allumer la Chauvet COLORado 2 Solo VW ?

Pour allumer la Chauvet COLORado 2 Solo VW, branchez le câble d'alimentation et appuyez sur le bouton d'alimentation situé à l'arrière de la lampe.

Comment régler l'intensité lumineuse ?

L'intensité lumineuse peut être réglée via le menu de configuration. Utilisez les boutons de navigation pour accéder aux paramètres d'intensité et ajustez-les selon vos besoins.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que la lampe est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation est en position 'On'.

Comment changer les couleurs de la Chauvet COLORado 2 Solo VW ?

Vous pouvez changer les couleurs en utilisant le contrôle DMX ou le panneau de commande intégré. Sélectionnez le mode de couleur souhaité dans le menu de configuration.

La lampe semble trop chaude, que dois-je faire ?

Assurez-vous que la lampe est placée dans un endroit bien ventilé. Si elle devient trop chaude, éteignez-la et laissez-la refroidir avant de l'utiliser à nouveau.

Comment réinitialiser la lampe aux paramètres d'usine ?

Pour réinitialiser la Chauvet COLORado 2 Solo VW, accédez au menu de configuration, sélectionnez 'Réinitialiser' et confirmez votre choix.

Quels types de câbles sont compatibles avec cette lampe ?

La Chauvet COLORado 2 Solo VW nécessite un câble d'alimentation standard et est compatible avec les câbles DMX pour le contrôle des lumières.

Est-ce que la lampe est étanche ?

La Chauvet COLORado 2 Solo VW est conçue pour un usage en extérieur, mais elle n'est pas complètement étanche. Évitez de l'exposer à des pluies fortes ou à des immersion prolongées dans l'eau.

Comment puis-je nettoyer ma lampe ?

Pour nettoyer la Chauvet COLORado 2 Solo VW, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

Y a-t-il une garantie pour ce produit ?

Oui, la Chauvet COLORado 2 Solo VW est généralement couverte par une garantie de 2 ans. Vérifiez les détails de garantie spécifiques fournis avec votre produit.

MODE D'EMPLOI COLORado 2 Solo VW Chauvet

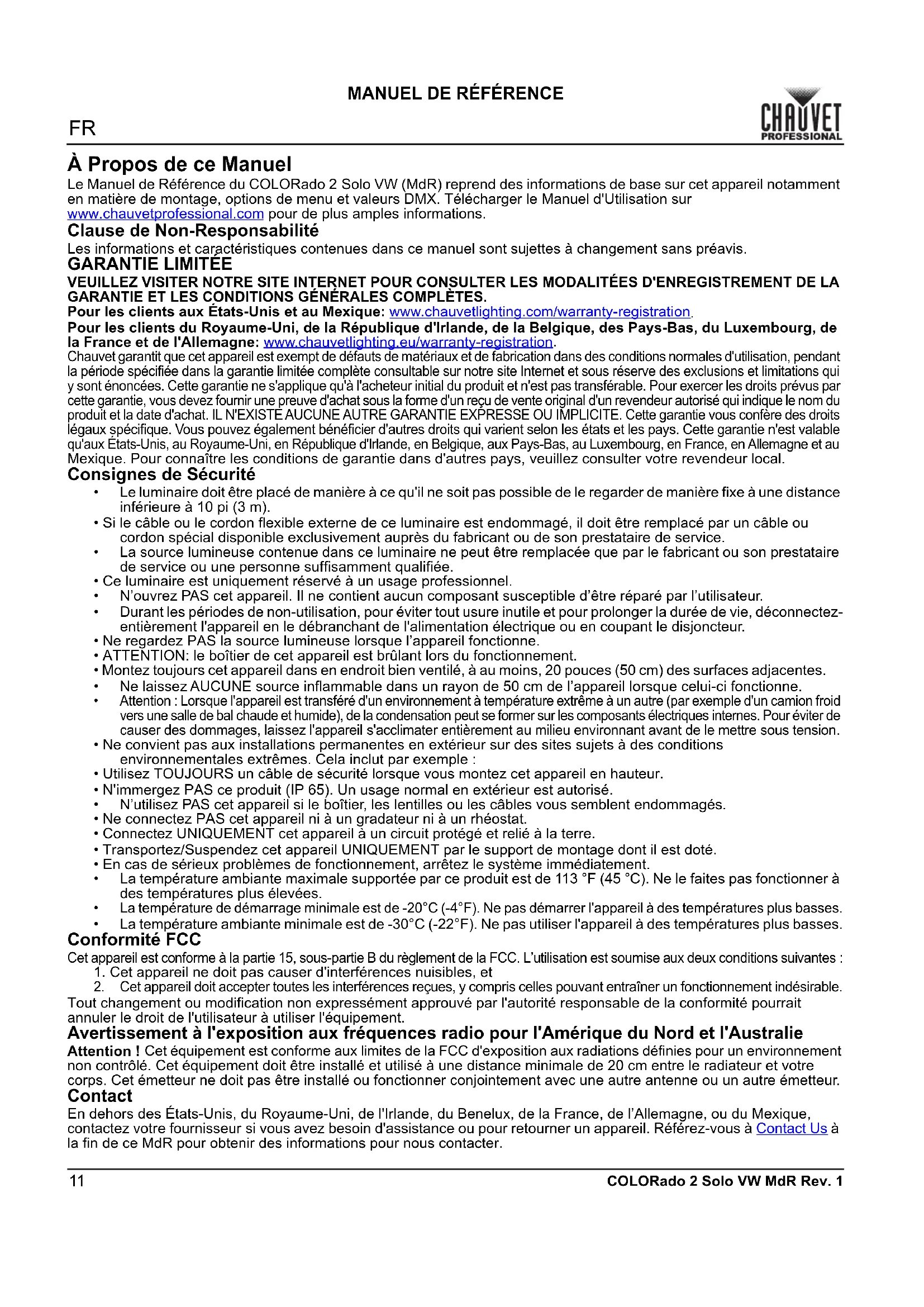

COLORado 2 Solo VW MdR Rev. 1 À Propos de ce Manuel Le Manuel de Référence du COLORado 2 Solo VW (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations. Clause de Non-Responsabilité Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité

• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 10 pi (3 m).

• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.

• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.

• Ce luminaire est uniquement réservé à un usage professionnel.

• N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être réparé par l’utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez- entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

• Ne regardez PAS la source lumineuse lorsque l’appareil fonctionne.

• ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.

• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l’appareil lorsque celui-ci fonctionne.

• Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

• N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.

• N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

• Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

• La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

• La température de démarrage minimale est de -20°C (-4°F). Ne pas démarrer l'appareil à des températures plus basses.

• La température ambiante minimale est de -30°C (-22°F). Ne pas utiliser l'appareil à des températures plus basses. Conformité FCC Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et

2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable. Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement. Avertissement à l'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie Attention ! Cet équipement est conforme aux limites de la FCC d'exposition aux radiations définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être installé ou fonctionner conjointement avec une autre antenne ou un autre émetteur. Contact En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us

la fin de ce MdR pour obtenir des informations pour nous contacter.FR

Ce Qui est Inclus Alimentation CA Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Prise CA Connexion Électrique Vous pouvez connecter jusqu’à 10 COLORado 2 Solo VW à 100 V, 12 unités à 120 V, 21 unités à 208 V, 23 unités à 230 V ou 24 unités à 240 V. Vous pouvez vous procurer séparément des cordons d'alimentation. Raccordement DMX Le COLORado 2 Solo VW fonctionnera avec une console DMX au moyen d'une connexion série DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com

Connexion DMX Le COLORado 2 Solo VW utilise une connexion de données DMX standard pour ses personnalités DMX : 1Ch

10Ch Steady . Consultez le Manuel d’Utilisation pour connecter et configurer le système DMX. RDM (Gestion des périphériques à distance) Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le COLORado 2 Solo VW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails. Installation Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Schéma de Montage de l'Appareil

• Manuel de Référence Connexion Câble (États-Unis) Câble (Europe) Couleur de la vis Conducteur CA Noir Marron Jaune/Cuivré Neutre CA Blanc Bleu Argenté Terre CA Vert/Jaune Vert/Jaune Vert Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Crochet de montage Fixez le câble de sécurité au moyen du passant à l'arrière du produit Élingue de Sécurité13

COLORado 2 Solo VW MdR Rev. 1 Description du Tableau de Commandes Code d’accès Lorsque demandé, saisissez le code d'accès suivant : <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>. Ce code ne peut pas être modifié. Plan du Menu Reportez-vous à la page du produit COLORado 2 Solo VW sur www.chauvetprofessional.com pour la dernière carte des menu. Bouton Fonction <MENU> Permet la sortie du menu ou de la fonction en cours <ENTER> Permet l’affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée <UP> Parcourir les listes ou les menus vers le haut, ou dans une fonction augmenter les valeurs numériques <DOWN> Parcourir les listes ou les menus vers le bas, ou dans une fonction diminuer les valeurs numériques Menu Principal Niveaux de Programmation Description Static CCT 2800K

0–255 ZOOM 0–255 Sélectionne une température de couleur préréglée 3200K 3600K 4000K 4500K 5000K 5500K 6000K 6500K 7000K Manual White 0–255 Règle le niveau de blanc chaud Cool Règle le niveau de blanc froid Zoom Règle l’angle de faisceau (zoom) Strobe Règle la fréquence du stroboscope DMX Address 001–512 Définit l'adresse DMX de départ Run Mode Dmx Mode DMX/Maître Slave Mode esclave Zoom Mode Zoom Mode 1 Fonctionnement normal Zoom Mode 2 Recommandé pour une utilisation à moins de 40 °F Personality 1Ch 1 canal : gradateur (réglé par Full Power CCT) 4 Ch 4 canaux : gradateur, WW+CW, zoom 7Ch 7 canaux : Gradateur 16-bit, WW+CW 16 bit, zoom 10Ch 10 canaux : Gradateur 16-bit, WW+CW 16 bit, température de couleur, stroboscope, zoom, contrôle 10Ch Steady 10 canaux : avec sortie stable Setting (Enter Passcode) Reset (Enter Passcode) Réinitialise l'appareil aux réglages d'usine Dimmer Off Sélectionne le profil de gradation de rapide (1) à lent (4) ou Off Dimmer 1–4 Dmx Error Hold Last Poursuit la dernière commande en cas de perte du signal DMX Blackout Éteint l'appareil en cas de perte de signal DMXFR

Valeurs DMX 10Ch/10Ch Steady Setting (suite Enter Passcode) Led Frequency 600Hz Sélectionne la fréquence de modulation de largeur d’impulsion 1200Hz 2000Hz 4000Hz 6000Hz 25KHz Full Power CCT 3200K Température de couleur corrélée à pleine puissance: Définit la température de couleur lorsque tous les niveaux sont réglés sur 100%. 4200K 5600K Normal Active la sortie maximale Key Lock On Verrouille l'affichage. Code d'accès : <UP>, <DOWN>, <UP>, <DOWN>, <ENTER> Off Information Version V_._ _ _ Affiche la version actuelle du microprogramme RDM UID _ _ _ _ _ _ _ _ _ _ _ Affiche l'UID du produit Label COLORado 2 Solo

COLORado 2 Solo VW MdR Rev. 1 7Ch 4Ch 1Ch 8 Stroboscope 000 009 Pas de fonction 010 099 Stroboscope, lent à rapide 100 109 Pas de fonction 110 179 Effet de foudre, lent à rapide 180 189 Pas de fonction 190 255 Stroboscope aléatoire, lent à rapide 9 Zoom 000 255 Zoom, étroit vers large 10 Contrôle 000 010 Pas de fonction 011 070 Réservé pour une utilisation future 071 080 600 Hz fréquence de modulation de largeur d’impulsion 081 090 1200 Hz fréquence de modulation de largeur d’impulsion 091 100 2000 Hz fréquence de modulation de largeur d’impulsion 101 110 4000 Hz fréquence de modulation de largeur d’impulsion 111 120 6000 Hz fréquence de modulation de largeur d’impulsion 121 130 25 KHz fréquence de modulation de largeur d’impulsion 131 140 Réinitialisation gradateur 141 150 Mode gradateur Off 151 160 Mode gradateur 1 161 170 Mode gradateur 2 171 180 Mode gradateur 3 181 190 Réinitialisation zoom 191 200 Tout réinitialiser 201 255 Réservé pour une utilisation future Canal Fonction Valeur Pourcentage/Configuration 1 Gradateur 000 255 0–100% 2 Gradateur fin 000 255 0–100% 3 Blanc chaud 000 255 0–100% 4 Blanc chaud fin 000 255 0–100% 5 Blanc froid 000 255 0–100% 6 Blanc froid fin 000 255 0–100% 7 Zoom 000 255 Zoom, étroit vers large Canal Fonction Valeur Pourcentage/Configuration 1 Dimmer 000 255 0–100% 2 Blanc chaud 000 255 0–100% 3 Blanc chaud fin 000 255 0–100% 4 Blanc froid 000 255 Zoom, étroit vers large Canal Fonction Valeur Pourcentage/Configuration 1 Dimmer 000 255 0–100% (Options de menu Full Power CCT pour définir la couleur) Canal Fonction Valeur Pourcentage/ConfigurationDE
