BEDIENUNGSANLEITUNG COLORado 2 Solo VW Chauvet

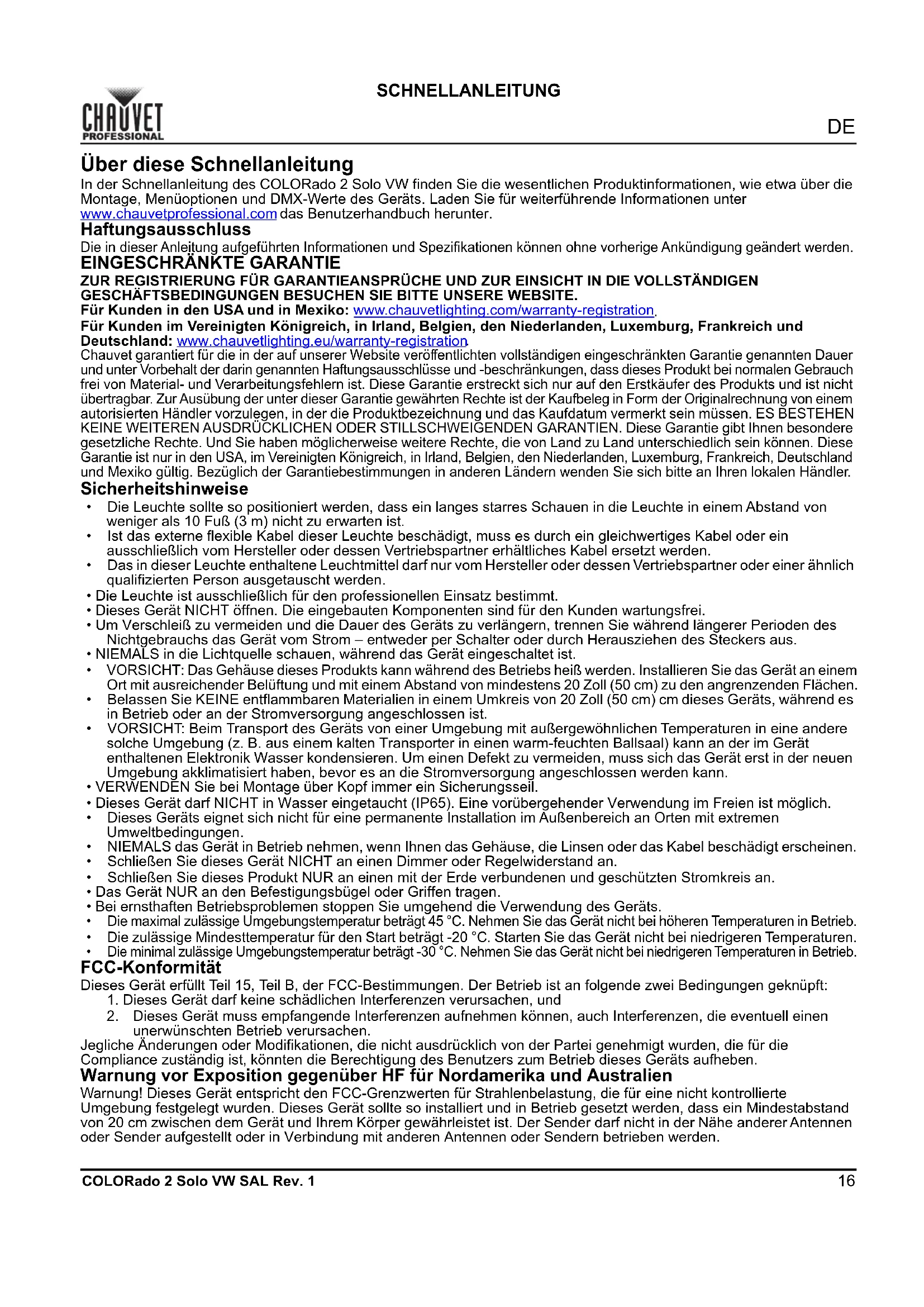

COLORado 2 Solo VW SAL Rev. 1 SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des COLORado 2 Solo VW finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE. Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler. Sicherheitshinweise

• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 10 Fuß (3 m) nicht zu erwarten ist.

• Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.

• Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.

• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

• Um Verschleiß zu vermeiden und die Dauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Strom – entweder per Schalter oder durch Herausziehen des Steckers aus.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 20 Zoll (50 cm) zu den angrenzenden Flächen.

• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 20 Zoll (50 cm) cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

• Dieses Gerät darf NICHT in Wasser eingetaucht (IP65). Eine vorübergehender Verwendung im Freien ist möglich.

• Dieses Geräts eignet sich nicht für eine permanente Installation im Außenbereich an Orten mit extremen Umweltbedingungen.

• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Das Gerät NUR an den Befestigungsbügel oder Griffen tragen.

• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.

• Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb. FCC-Konformität Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und

2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen

unerwünschten Betrieb verursachen. Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben. Warnung vor Exposition gegenüber HF für Nordamerika und Australien Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für Strahlenbelastung, die für eine nicht kontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte so installiert und in Betrieb gesetzt werden, dass ein Mindestabstand von 20 cm zwischen dem Gerät und Ihrem Körper gewährleistet ist. Der Sender darf nicht in der Nähe anderer Antennen oder Sender aufgestellt oder in Verbindung mit anderen Antennen oder Sendern betrieben werden.17

SCHNELLANLEITUNG COLORado 2 Solo VW SAL Rev. 1 Kontakt Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG. Packungsinhalt Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Wechselstromstecker Serienschaltung der Geräte Sie können bis zu 10 COLORado 2 Solo VW-Geräte bei 100 V AC, 12 Geräte bei 120 V, 21 Geräte bei 208 V, 23 Geräte bei 230 V, oder 24 Geräte bei 240 V in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden. DMX-Verbindung Der COLORado 2 Solo VW kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen. DMX-Anschluss Der COLORado 2 Solo VW nutzt zur seiner Kontrollpersönlichkeiten: 1Ch, 4Ch, 7Ch, 10Ch, und 10Ch Steady eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX- Betrieb finden Sie in der Bedienungsanleitung.

• Schnellanleitung Anschluss Draht (USA) Draht (Europa) Schraubenfarbe Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben AC-Neutralleiter Weiß Blau Silber AC-Erdungsleiter Grün/Gelb Grün/Gelb Grün Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. !DE

COLORado 2 Solo VW SAL Rev. 1 SCHNELLANLEITUNG RDM (Remote Device Management) Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der COLORado 2 Solo VW unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Montage Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Montageansicht Befestigungsschelle Sichern Sie das Sicherheitskabel, indem Sie es am Rückseite des Geräts durchschlaufen Sicherheitskabel19

SCHNELLANLEITUNG COLORado 2 Solo VW SAL Rev. 1 Beschreibung des Bedienfeldes Sicherheitscode Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>. Diese Sicherheitscode kann nicht geändert werden. Menüstruktur Die neueste Menükarte finden Sie auf der COLORado 2 Solo VW-Produktseite unter www.chauvetprofessional.com

Knopf Funktion <MENU> Damit verlassen Sie das aktuelle Menü oder die Funktion <ENTER> Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt <UP> Damit navigieren Sie sich durch die Menü nach oben und erhöhen den Wert der einer Funktion <DOWN> Damit navigieren Sie sich durch die Menü nach unten und verringern den Wert der einer Funktion Hauptebene Programmierebenen Beschreibung Static CCT 2800K

0–255 ZOOM 0–255 Damit wählen Sie eine voreingestellte Farbtemperatur aus 3200K 3600K 4000K 4500K 5000K 5500K 6000K 6500K 7000K Manual White 0–255 Stellt den Warmweiß-Pegel ein Cool Stellt den Kaltweiß-Pegel ein Zoom Stellt den Abstrahlwinkel (Zoom) ein Strobe Stellt die Blitzfrequenz (Stroboskop) ein DMX Address 001–512 Stellt die DMX-Startadresse ein Run Mode Dmx DMX-/Master-Modus Slave Slave-Modus Zoom Mode Zoom Mode 1 Normalbetrieb Zoom Mode 2 Empfohlen zur Verwendung bei < 4 °C Personality 1Ch 1-Kanal: Dimmung (eingestellt bei Full Power CCT) 4 Ch 4-Kanal: Dimmung, WW+CW, Zoom 7Ch 7-Kanal: 16-Bit-Dimmung, 16-Bit WW+CW, Zoom 10Ch 10-Kanal: 16-Bit-Dimmung, 16-Bit WW+CW, Farbtemperatur, Stroboskop, Zoom, Steuerung 10Ch Steady 10-Kanal: mit gleichmäßiger Ausgabe Setting (Geben Sie den Sicherheitscode ein) Reset (Geben Sie den Sicherheitscode ein) Stellt das Gerät auf die Werkseinstellungen zurück Dimmer Off Wählt das Dimmungsprofil von schnell (1) bis langsam (4) oder Off aus Dimmer 1–4 Dmx Error Hold Last Fährt bei Verlust des DMX-Signals mit dem letzten Befehl fort Blackout Verdunkelt das Gerät bei Verlust des DMX-SignalsDE

COLORado 2 Solo VW SAL Rev. 1 SCHNELLANLEITUNG DMX-Werte 10Ch/10Ch Steady Setting (Fortsetzung Geben Sie den Sicherheitscode ein) Led Frequency 600Hz Wählt die Frequenz der Puls-Weiten- Modulation aus 1200Hz 2000Hz 4000Hz 6000Hz 25KHz Full Power CCT 3200K Stellt die Farbtemperatur ein, wenn alle Pegel auf 100 % eingestellt sind 4200K 5600K Normal Ermöglicht maximale Ausgabe Key Lock On Damit sperren Sie die Anzeige. Sicherheitscode: <UP>, <DOWN>,

<UP>, <DOWN>, <ENTER>

Off Information Version V_._ _ _ Zeigt die aktuelle Firmware-Version an RDM UID _ _ _ _ _ _ _ _ _ _ _ Zeigt die Geräte-UID an Label COLORado 2 Solo

Zeigt die Geräte-RDM-Kennzeichnung

SCHNELLANLEITUNG COLORado 2 Solo VW SAL Rev. 1 7Ch 4Ch 1Ch 8 Stroboskop 000 009 Kein Funktion 010 099 Stroboskop, langsam bis schnell 100 109 Kein Funktion 110 179 Blitzeffekt, langsam bis schnell 180 189 Kein Funktion 190 255 Zufälliges Stroboskop, langsam bis schnell 9 Zoom 000 255 Zoom, weit bis eng 10 Steuerung 000 010 Kein Funktion 011 070 Reserviert für zukünftige Verwendung 071 080 600 Hz Frequenz der Puls-Weiten-Modulation 081 090 1200 Hz Frequenz der Puls-Weiten-Modulation 091 100 2000 Hz Frequenz der Puls-Weiten-Modulation 101 110 4000 Hz Frequenz der Puls-Weiten-Modulation 111 120 6000 Hz Frequenz der Puls-Weiten-Modulation 121 130 25 KHz Frequenz der Puls-Weiten-Modulation 131 140 Dimmer zurücksetzen 141 150 Dimmer mode Off 151 160 Dimmer mode 1 161 170 Dimmer mode 2 171 180 Dimmer mode 3 181 190 Zoom zurücksetzen 191 200 Alle zurücksetzen 201 255 Reserviert für zukünftige Verwendung Kanal Funktion Wert Prozent/Einstellung 1 Dimmer 000 255 0–100% 2 Feindimmer 000 255 0–100% 3 Warmweiß 000 255 0–100% 4 Fein warmweiß 000 255 0–100% 5 Kaltweiß 000 255 0–100% 6 Fein kaltweiß 000 255 0–100% 7 Zoom 000 255 Zoom, weit bis eng Kanal Funktion Wert Prozent/Einstellung 1 Dimmer 000 255 0–100% 2 Warmweiß 000 255 0–100% 3 Kaltweiß 000 255 0–100% 4 Zoom 000 255 Zoom, weit bis eng Kanal Funktion Wert Prozent/Einstellung 1 Dimmer 000 255 0–100% (Farbe eingestellt durch Menüoption Full Power CCT) Kanal Funktion Wert Prozent/EinstellungNL
