MANUAL DE USUARIO COLORado 2 Solo VW Chauvet

GUÍA DE REFERENCIA RÁPIDA

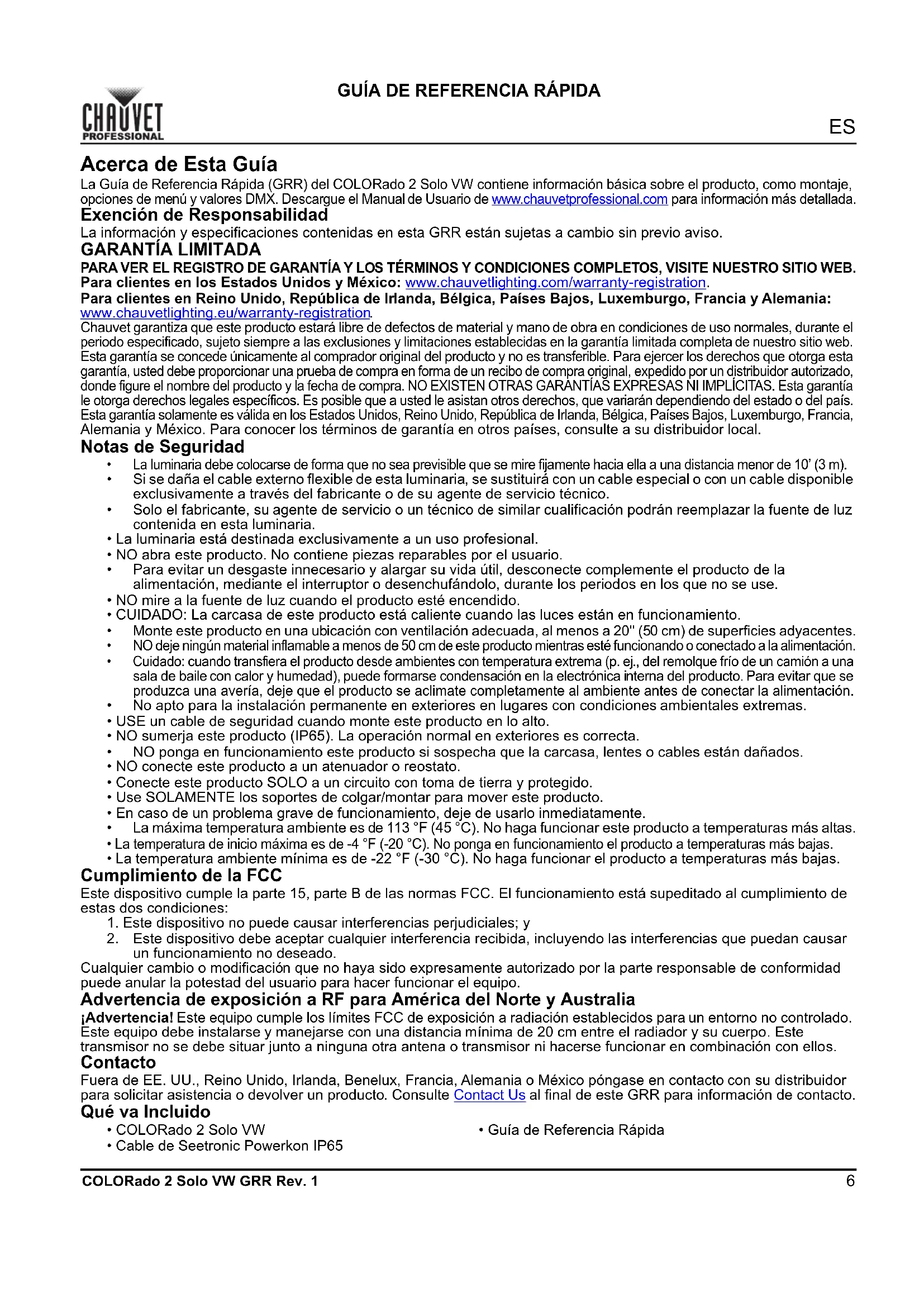

Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del COLORado 2 Solo VW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada. Exención de Responsabilidad La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration. Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local. Notas de Seguridad

• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 10’ (3 m).

• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.

• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.

• La luminaria está destinada exclusivamente a un uso profesional.

• NO abra este producto. No contiene piezas reparables por el usuario.

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

• NO mire a la fuente de luz cuando el producto esté encendido.

• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

• Monte este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies adyacentes.

• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

• No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas.

• USE un cable de seguridad cuando monte este producto en lo alto.

• NO sumerja este producto (IP65). La operación normal en exteriores es correcta.

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

• NO conecte este producto a un atenuador o reostato.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Use SOLAMENTE los soportes de colgar/montar para mover este producto.

• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

• La temperatura de inicio máxima es de -4 °F (-20 °C). No ponga en funcionamiento el producto a temperaturas más bajas.

• La temperatura ambiente mínima es de -22 °F (-30 °C). No haga funcionar el producto a temperaturas más bajas. Cumplimiento de la FCC Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y

2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar

un funcionamiento no deseado. Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo. Advertencia de exposición a RF para América del Norte y Australia ¡Advertencia! Este equipo cumple los límites FCC de exposición a radiación establecidos para un entorno no controlado. Este equipo debe instalarse y manejarse con una distancia mínima de 20 cm entre el radiador y su cuerpo. Este transmisor no se debe situar junto a ninguna otra antena o transmisor ni hacerse funcionar en combinación con ellos. Contacto Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto. Qué va Incluido

• Guía de Referencia Rápida7

GUÍA DE REFERENCIA RÁPIDA

COLORado 2 Solo VW GRR Rev. 1 Corriente Alterna Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de100 a 240 VCA, 50/60 Hz. Enchufe CA Alimentación en cadena Puede enlazar hasta 10 productos COLORado 2 Solo VW a 100 V, 12 productos a 120 V, 21 productos a 208 V, 23 productos a 230 V o 24 productos a 240 V. Los cables de alimentación en cadena se pueden adquirir por separado. Enlace DMX El COLORado 2 Solo VW funcionará con un controlador DMX usando una conexión serie DMX de 3- o 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com

Conexión DMX El COLORado 2 Solo VW usa una conexión de datos DMX normal para sus personalidades: 1Ch, 4Ch, 7Ch, 10Ch, y 10Ch Steady. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX. RDM (gestión remota del dispositivo) Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El COLORado 2 Solo VW admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada. Montaje Antes de montar este producto, lea las Notas de Seguridad. Diagrama de Montaje del Producto Conexión Cable (EE.UU.) Cable (Europa) Color del tornillo CA Cargado Negro Marrón Amarillo/Latón CA Neutro Blanco Azul Plata CA Tierra Verde/Amarillo Verde/Amarillo Verde Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Abrazadera de Montaje Cable de seguridad Asegure el cable de seguridad usando el pasador de la parte posterior del aparatoES

GUÍA DE REFERENCIA RÁPIDA

Descripción del Panel de Control Código de acceso Cuando se le solicite, introduzca el siguiente código de acceso: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>. Este código no se puede cambiar Mapa de Menú Consulte la página del producto COLORado 2 Solo VW en www.chauvetprofessional.com para ver el último mapa de menú. Mando Función <MENU> Sale del menú o función actual <ENTER> Habilita el menú seleccionado o configura el valor seleccionado dentro de la función seleccionada <UP> Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función <DOWN> Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función Nivel Principal Niveles de Programación Descripción Static CCT 2800K

0–255 ZOOM 0–255 Selecciona una temperatura de color preconfigurada 3200K 3600K 4000K 4500K 5000K 5500K 6000K 6500K 7000K Manual White 0–255 Establece el nivel de blanco cálido Cool Establece el nivel de blanco frío Zoom Establece el ángulo del haz (zoom) Strobe Establece la frecuencia de estroboscopio DMX Address 001–512 Establece la dirección inicial DMX Run Mode Dmx Modo Maestro/DMX Slave Modo esclavo Zoom Mode Zoom Mode 1 Funcionamiento normal Zoom Mode 2 Recomendado para utilizarse a <40 °F Personality 1Ch 1 canal: atenuador (reservado para Full Power CCT) 4 Ch 4 canales: atenuador, blanco frío + blanco cálido, zoom 7Ch 7 canales: atenuador de 16 bits, blanco frío + blanco cálido de 16 bits, zoom 10Ch 10 canales: atenuador de 16 bits, blanco frío + blanco cálido de 16 bits, temperatura de color, estroboscopio, zoom, control 10Ch Steady 10 canales: con emisión constante Setting (introduzca el código de acceso) Reset (introduzca el código de acceso) Restablece el producto a los valores de fábrica Dimmer Off Selecciona el perfil de atenuación de rápido (1) a lento (4) o Off Dimmer 1–4 Dmx Error Hold Last Continúa con el último comando tras la pérdida de señal DMX Blackout Apaga el dispositivo tras la pérdida de DMX9

GUÍA DE REFERENCIA RÁPIDA

COLORado 2 Solo VW GRR Rev. 1 Valores DMX 10Ch/10Ch Steady Setting (cont. introduzca el código de acceso) Led Frequency 600Hz Selecciona la frecuencia de modulación de la amplitud del impulso 1200Hz 2000Hz 4000Hz 6000Hz 25KHz Full Power CCT 3200K Establece la temperatura del color cuando todos niveles están configurados al 100% 4200K 5600K Normal Habilita la emisión máxima Key Lock On Bloquea la pantalla. Código de acceso: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER> Off Information Version V_._ _ _ Muestra la versión actual del firmware RDM UID _ _ _ _ _ _ _ _ _ _ _ Muestra el identificador único del dispositivo Label COLORado 2 Solo

GUÍA DE REFERENCIA RÁPIDA

7Ch 4Ch 1Ch 8 Estroboscopio 000 009 Sin función 010 099 Estroboscopio, lento a rápido 100 109 Sin función 110 179 Efecto relámpago, lento a rápido 180 189 Sin función 190 255 Estroboscopio aleatorio, lento a rápido 9 Zoom 000 255 Zoom, concentrado a disperso 10 Control 000 010 Sin función 011 070 Reservado para uso futuro 071 080 600 Hz frecuencia de modulación de la amplitud del impulso 081 090 1200 Hz frecuencia de modulación de la amplitud del impulso 091 100 2000 Hz frecuencia de modulación de la amplitud del impulso 101 110 4000 Hz frecuencia de modulación de la amplitud del impulso 111 120 6000 Hz frecuencia de modulación de la amplitud del impulso 121 130 25 KHz frecuencia de modulación de la amplitud del impulso 131 140 Restablecer modo de atenuador 141 150 Modo atenuador Off 151 160 Modo atenuador 1 161 170 Modo atenuador 2 171 180 Modo atenuador 3 181 190 Restablecer zoom 191 200 Restablecer todos 201 255 Reservado para uso futuro Canal Función Valor Porcentaje/Configuración 1 Atenuador 000 255 0–100% 2 Atenuador fino 000 255 0–100% 3 Blanco cálido 000 255 0–100% 4 Blanco cálido fino 000 255 0–100% 5 Blanco frío 000 255 0–100% 6 Blanco frío fino 000 255 0–100% 7 Zoom 000 255 Zoom, concentrado a disperso Canal Función Valor Porcentaje/Configuración 1 Atenuador 000 255 0–100% 2 Blanco cálido 000 255 0–100% 3 Blanco frío 000 255 0–100% 4 Zoom 000 255 Zoom, concentrado a disperso Canal Función Valor Porcentaje/Configuración 1 Atenuador 000 255 0–100% (color reservado para la opción de menú Full Power CCT

Canal Función Valor Porcentaje/Configuración11
