BEDIENUNGSANLEITUNG COREpar UV 120 ILS Chauvet

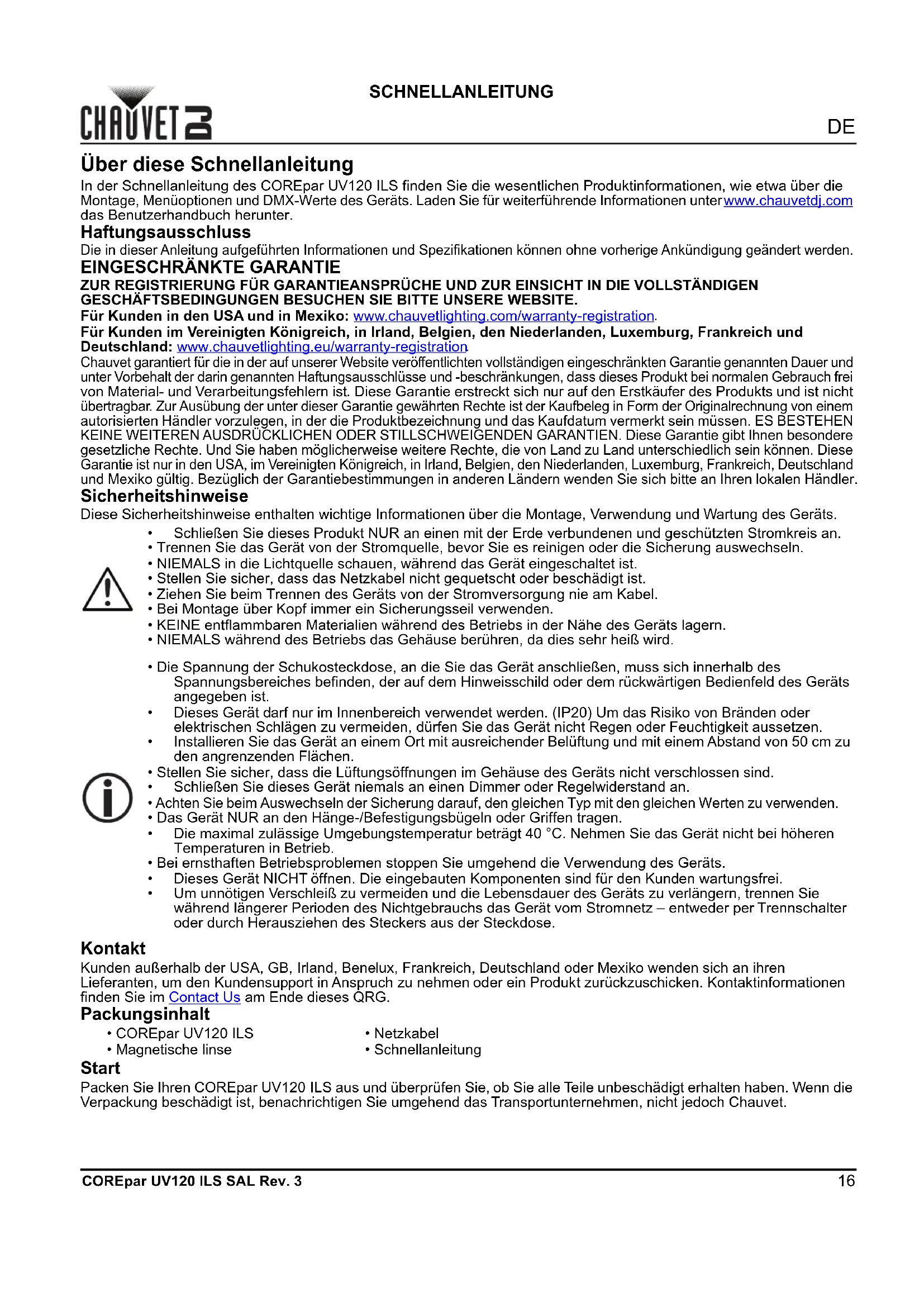

Über diese Schnellanleitung

In der Schnellanleitung des COREpar UV120 ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie fur weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgehren Informationen und Spezifikationen konnen ohne vorherige Ankündigung geändert werden.

EINGESCHRANKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass these Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. These Garantie erstreckt sich zur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein mussen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. These Garantie gibt ihren besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein konnen. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.

Sicherheitshinweise

These Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

Schlieben Sie these Product NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
- NiEMALS in die Lichtquelle schauen, während das Gerä eingeschaltet ist.
- Stellen Sie sichere, dass das Netzkabel nicht gequetscht oder beschädigt ist.
- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
- Bei Montage über Kopf immer ein Sicherungsseil verwenden.
- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heißt wird.

Die Spannung der Schukosteckdose, an die Sie das Gerät anschlieben, muss sich innerhalb des Spanningsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtingen Bedienfeld des Geräts angegeben ist.
- Dieses Gerätarf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Branden oder elektrischen Schlägen zu vermeiden,ürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

• Stellen Sie sichere, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
  Schlieben Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
• Achten Sie beim Auswechseln der Sicherung daraufuf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Höhe-/Befestigungsbügeln oder Griffen/TRagen.
  Die maximal zulässige Umgebungstemperatur beträgt 40^ . Nehmen Sie das Gerät nicht bei higher Temperatures in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerat NICHT Öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
  Um unnöting Verschleiz zu vermeiden und die Lebensdauer des Gerats zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerat vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zunehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende these S QRG.

Packungsinhalt

• COREpar UV120 ILS

-Netzkabel

• Magnetische linse

• Schnellanleitung

Start

Packen Sie Ihr COREpar UV120 ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Umunnotigen Verschleib zu vermeiden und die Lebensdauer des Gerats zu verlangern, trennen Sie wahrend langerer Perioden des Nichtgebrauchs das Gerat vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Bis zu 5 COREpar UV120 ILS-Produkte mit 120 V oder 9 Produkte mit 230 V verbinden. Überschreiben Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Ausweiseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrethers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schlieben Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage diesen Geräts in jedem Fall die Sicherheitshinweise.

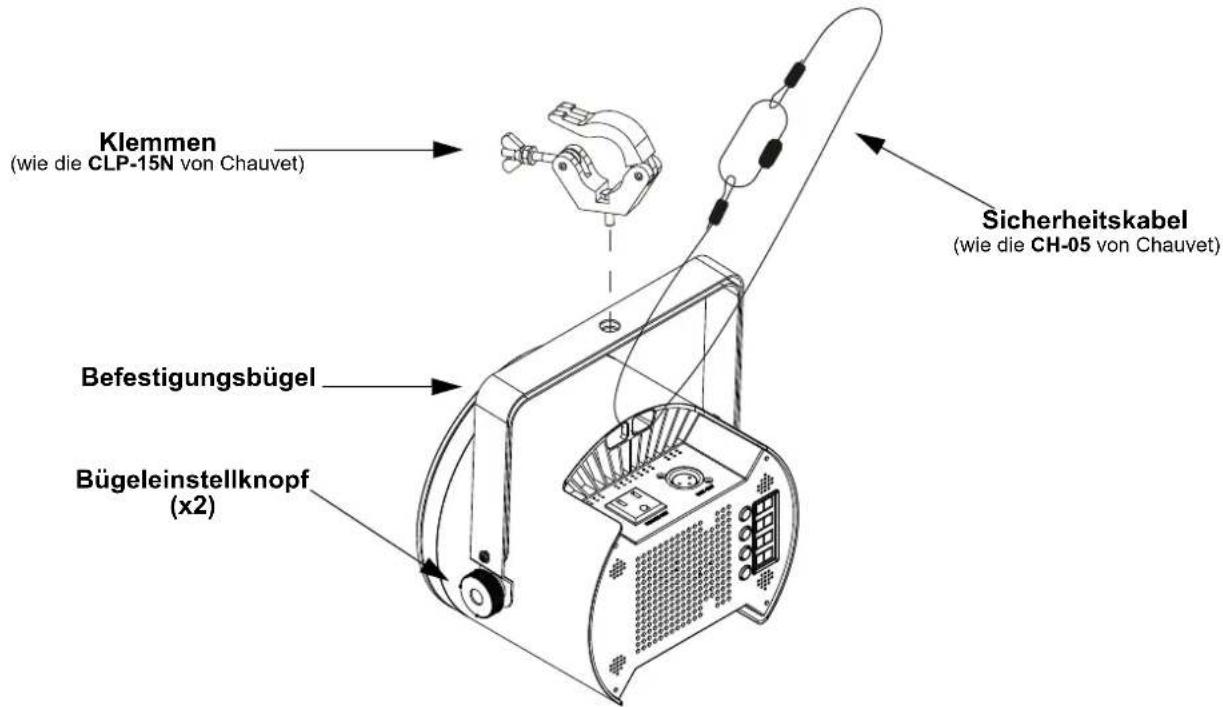

Montageansicht

Beschreibung des Bedienfelds

Taste Funktion
<MENU> Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
<UP>	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
<DOWN>	Damit navigieren Sie durch die Menüpunkte nach unten und verringn den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neueste Menukarte finden Sie auf der COREpar UV120 ILS-Produktseite unter www.chauvetdj.com.

Hauptebene Programmierebenen Beschreibung
1-Ch d 1-512 1-Kanal DMX-Modus
5-Ch d 1-508 5-Kanal DMX-Modus
iLS iLS 1-4 Stellt den ILS-Modus fest
P--(AutomatischeProgramme)	P 1 Pulse-Programm effekt 0-100%-0
	P 2 Pulse-Programm effekt 0-100%
	P 3 Pulse-Programm effekt 100%-0
S-- S. 1-100 Automatische Programmgeschwindigkeit
Snd (Musiksteuerung)	Snd1	Stellt den musiksteuerungs-modus ein
	Snd2
SEnS u 0-100 Musikempfindlichkeit
u--(Dimmer)	d. 0-255 Manueller Dimmer
diM(Dimmer-geschwindigkeit)	oFF	Einstellungen der dimmergeschwindigkeit
	diM1
	diM2
	diM3
SEr(Infrarot)	ir	on Aktiviert/deaktiviert Infrarotsteuerung off
	rEST	yes Zurücksetzen auf Werkseinstellung no
Temp	—	Zeigt die Temperatur an

DMX-Verbindung

Der COREpar UV120 ILS kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenhangs und der Konfiguration desses Gerats für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die hochste empfohlene DMX-Adresse 508.

Master/Slave-Schaltung

Der COREpar UV120 ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenhangs und der Konfiguration dieser Gesamter für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

ILS-Verbindung

Der COREpar UV120 ILS greift die DMX-Datenverbindung und D-Fi USB für eine Drahtlosverbindung zum Integrated Lighting System (ILS)-Ökosystem auf (Patent ausstehend). Weitere Informationen zur Konfiguration des COREpar UV120 ILS im ILS-Modus finden Sie im Benutzerhandbuch unter www.chauvetdj.com.

IRC-6

Der COREpar UV120 ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

Taste	Funktion
<BLACKOUT>	Schaltet LEDs ein/aus
<AUTO>	Aktiviert impulsmodi
<SOUND>	Damit wird der Musiksteuerungs- Modus aktiviert
<SPEED>	Erhöht und verringert die Geschwindigkeit
<SENSITIVITY>	Damit wird die Musikempfindlichkeit eingestellt
<MANUAL>	passt den dimmer an
<++>	Erhöht wie oben beschrieben die Werte für die Bedienelemente
<-> Verringerwert wie oben beschrieben die Werte für die Bedienelemente

D-Fi USB Konnektivität

Der COREpar UV120 ILS kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenhangsund der Konfiguration these Gerats fur den Betrieb mit D-Fi USB finden Sie im Benutzerhandbuch.

ACHTUNG! KEIN andes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menuschaltflächen sowie IR-Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteil:

1. D-Fi USB
2. Drahtgebundenes DMX
3. Fernbedienung IRC-6
4. Manuelle Bedienelemente und Menuschaltflächen

Master/Slave-Modus (D-Fi USB)

Der D-Fi USB erhögt einem einzigen COREpar UV120 ILS-Gerät (das Master-Gerät) die Aktionen eines oder mehrerer COREpar UV120 ILS-Geräte (die Slave-Geräte) anzusteuern, ohne einen DMX-Controller oder DMX-Kabel verwenden zu müssen. Das Master-Gerät (Sender) wird so eingerichtet, dass es entweder im Einzelplatzmodus betrieben wird, während die Slave-Geräte (Empfänger) so eingerichtet werden, dass sie im Slave-Modus arbeiten. Sobald dies eingestellt ist und alle Geräte verbunden sind, arbeiten die Slave-Geräte im Takt des Master-Geräts.

Konfigurieren Sie die Geräte wie unter angezeigt.

Slave-Geräte:

1. Drücken Sie wiederholt auf bis 9-Ch auf der Anzeige angezeigt wird.
2. Drucken Sie .
3. Verwenden Sie <UP> oder <DOWN> die Startadresse bis d 1 stellen.
4. Drucken Sie
5. Stellen Sie den D-Fi USB so ein, dass er auf einem bestimmten Kanal empfangen kann (1-16).
6. Schlieben Sie den D-Fi USB an.
7. Beenden Sie die Einstellungen und das Anschlieben aller Slave-Geräte.

Master-Gerät:

1. Stellen Sie den Betrieb des Master-Geräts auf Einzelplatzmodus ein.
2. Stellen Sie den D-Fi USB so ein, dass er auf dem D-Fi-Kanal senden kann, auf dem die Slave-Geräte empfangen.

3. SchlieBen Sie den D-Fi USB an.

4. Alle Geräte müssen auf die/den gleiche/n DMX-Eigenschaften, DMX-Adresse und D-Fi-Kanal eingestellt sein.

• Konfigurieren Sie alle Slave-Geräte, bevor Sie das Master-Gerät für das Senden konfigurieren.
• Schlieben Sie niemals einen DMX-Controller an einen D-Fi-Kanal an, der für einen Master/Slave

Betrieb konfiguriert ist, da der Controller die Signale des Master-Geräts stären kann.

ILS-Modus

ILS (Integrated Lighting System) bietet 4 Modi, die mit dem GigBAR MOVE+ILS synchronisiert werden: Modi 1 und 3 synchronisieren mit Seite 1 des GigBAR MOVE+ILS, wohingegen Modi 2 und 4 mit Seite 2 des GigBAR MOVE+ILS synchronisiert werden. Bei einer Verknüpfung werden die Effekte mit dem ähnlichen Effekt an der ausgewählten Seite des GigBAR MOVE+ILS synchronisiert: Kinta-Effekte werden mit einem der Kinta-Geräten synchronisiert, Moving Heads mit einem der Moving Heads und Wash-Effekte mit einer der PAR-Kannen. Laser-Effekte werden mit dem Laser synchronisiert und Stroboskopeffekte mit den Stroboskopeffekten, unabhängig vom ILS-Modus.

Dieses Gerät wird mit den par an der ausgewählten Seite des GigBAR MOVE+ILS.

So konfigurieren Sie den COREpar UV120 ILS für die Reaktion auf ein ILS-Signal:

1. Drücken Sie wiederholt auf bis iLS_ auf der Anzeige angezeigt wird.
2. Verwenden Sie oder um aus iLS1 (Seite 1), iLS2 (Seite 2), iLS3 (Seite 1), oder iLS4 (Seite 2) auswahlen.
3. Drucken Sie

DMX-Werte

1-Ch	5-Ch	Function	Value	Percent/Setting
1 1	UV 000	\Leftrightarrow 255 0-100%
-	2	Stroboskop(wenn K. 3 ist 000\Leftrightarrow 031)	000\Leftrightarrow 015	Keine Funktion
			016\Leftrightarrow 255	Stroboskop, langsam bis Schnell
		Programmgeschwindigkeit(wenn K. 3 ist 032\Leftrightarrow 223)	000\Leftrightarrow 255	Programmgeschwindigkeit, langsam bis Schnell
		Musikempfindlichkeit(wenn K. 3 ist 224\Leftrightarrow 255)	000\Leftrightarrow 010	Musikempfindlichkeit aus
			011\Leftrightarrow 255	Musikempfindlichkeit, niedrig bis hoch
-3	Programm		000\Leftrightarrow 031	Keine Funktion
			032\Leftrightarrow 095	Pulse-Effekt 0-100%
			096\Leftrightarrow 159	Pulse-Effekt 100%-0
			160\Leftrightarrow 223	Pulse-Effekt 100%-0-100%
			224\Leftrightarrow 240	Geräuschempfindlichkeit 1
			241\Leftrightarrow 255	Geräuschempfindlichkeit 2
-4	Dimmer 000\Leftrightarrow 255 0-100%
-5	Dimmergeschwindigkeit		000\Leftrightarrow 051	Dimmergeschwindigkeit von Anzeige eingestellt
			052\Leftrightarrow 101	Dimmergeschwindigkeits-Modus aus
			102\Leftrightarrow 152	Dimmergeschwindigkeits-Modus 1 (schnell)
			153\Leftrightarrow 203	Dimmergeschwindigkeits-Modus 2 (mittelschnell)
			204\Leftrightarrow 255	Dimmergeschwindigkeits-Modus 3 (langsam)
