Caractéristiques	Détails
Type de lampe	LED
Puissance	20 W
Température de couleur	3200 K
Flux lumineux	2000 lumens
Angle de faisceau	25°
Modes d'utilisation	Statique, DMX, autonome
Connectivité DMX	3/5 broches
Dimensions	300 x 200 x 150 mm
Poids	2.5 kg
Consommation électrique	50 W
Durée de vie de la lampe	50 000 heures
Maintenance	Nettoyage régulier des lentilles et de la ventilation
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'humidité
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - EVE TF20X Chauvet

Comment puis-je allumer la Chauvet EVE TF20X ?

Pour allumer la Chauvet EVE TF20X, branchez la lampe sur une prise électrique et utilisez l'interrupteur situé à l'arrière de l'appareil.

Pourquoi ma Chauvet EVE TF20X ne s'allume-t-elle pas ?

Vérifiez d'abord que la lampe est correctement branchée et que l'interrupteur est en position 'ON'. Assurez-vous également que le fusible n'est pas grillé.

Comment régler l'intensité lumineuse de la Chauvet EVE TF20X ?

Vous pouvez régler l'intensité lumineuse via le panneau de contrôle de la lampe ou en utilisant un contrôleur DMX compatible.

Est-ce que la Chauvet EVE TF20X est étanche ?

Non, la Chauvet EVE TF20X n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides.

Comment nettoyer ma Chauvet EVE TF20X ?

Pour nettoyer la lampe, débranchez-la et utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Quel type d'ampoule est utilisé dans la Chauvet EVE TF20X ?

La Chauvet EVE TF20X utilise une ampoule LED intégrée de haute qualité qui offre une longue durée de vie.

Puis-je utiliser la Chauvet EVE TF20X à l'extérieur ?

La Chauvet EVE TF20X est conçue pour un usage intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous de la protéger des intempéries.

Comment synchroniser plusieurs Chauvet EVE TF20X ensemble ?

Vous pouvez synchroniser plusieurs unités en les connectant à un contrôleur DMX et en réglant les adresses DMX appropriées pour chaque lampe.

Quelle est la durée de vie de la Chauvet EVE TF20X ?

La durée de vie de la Chauvet EVE TF20X dépend de l'utilisation, mais les ampoules LED ont généralement une durée de vie de 50 000 heures.

Que faire si ma Chauvet EVE TF20X surchauffe ?

Si la lampe surchauffe, éteignez-la immédiatement et laissez-la refroidir. Assurez-vous que les évents ne sont pas obstrués et que la lampe est dans un endroit bien ventilé.

MODE D'EMPLOI EVE TF20X Chauvet

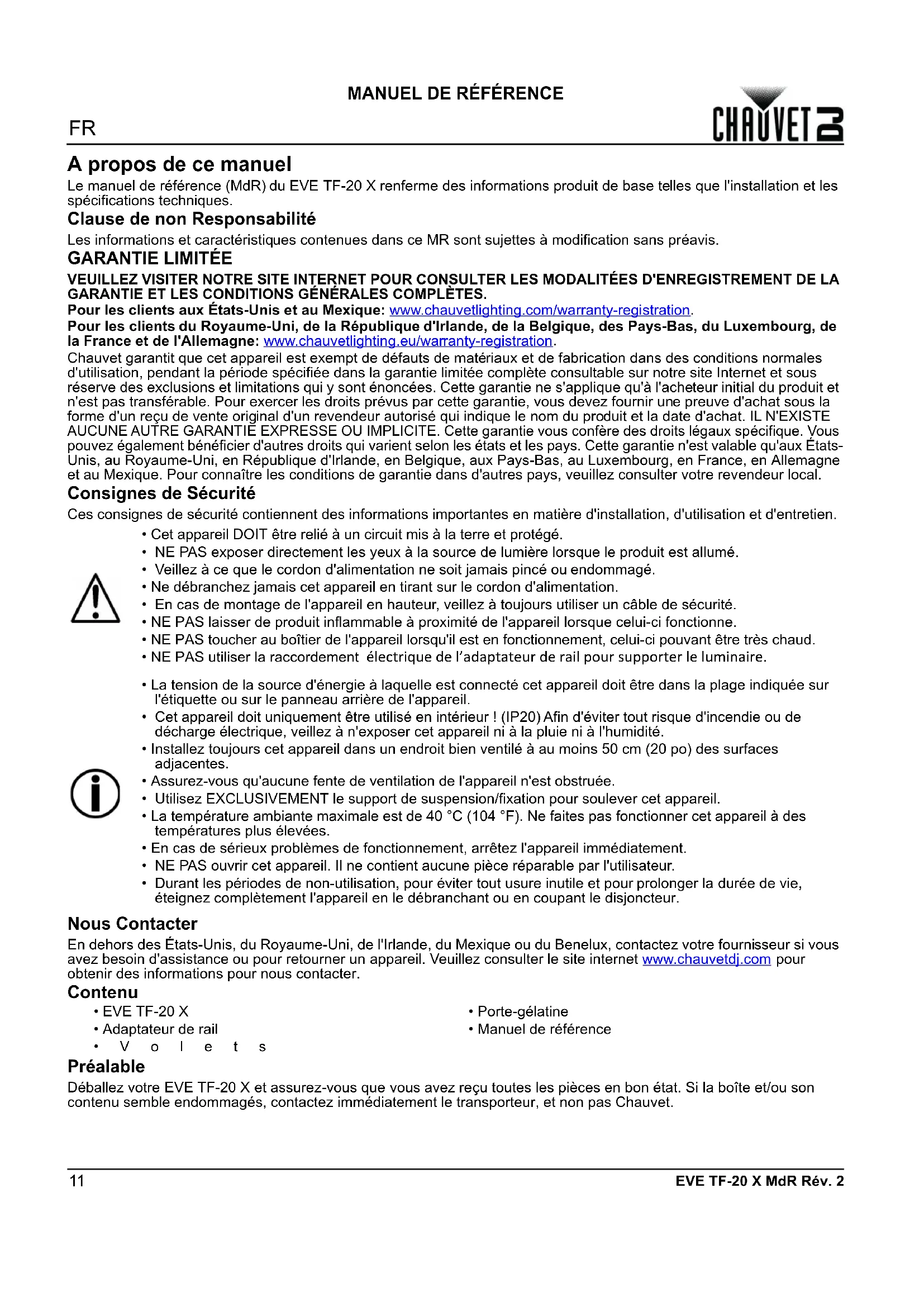

EVE TF-20 X MdR Rév. 2 A propos de ce manuel Le manuel de référence (MdR) du EVE TF-20 X renferme des informations produit de base telles que l'installation et les spécifications techniques. Clause de non Responsabilité Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États- Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne

au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien. Nous Contacter En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour obtenir des informations pour nous contacter. Contenu Préalable Déballez votre EVE TF-20 X et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• NE PAS utiliser la raccordement électrique de l’adaptateur de rail pour supporter le luminaire.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

• Manuel de référenceFR

Description de l'appareil Le EVE TF-20 X est un projecteur à lentille de Fresnel compact, haute puissance, et adaptable aux rails capable de fonctionner sur un gradateur ou un rhéostat. Vue d'ensemble Dimensions Alimentation CA Ce produit est équipé d'une alimentation à tension fixe et peut fonctionner, selon le modèle, avec une tension d'entrée de 120 VCA à 60 Hz ou de 220 VCA à 50 Hz. Ce produit peut être relié à un gradateur ou un rhéostat en le branchant à une prise de courant commandée par un gradateur ou un rhéostat ou par dérivation du câble d'alimentation et en le connectant avec l'adaptateur pour rail inclus. Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur. Connexion Câble (États-Unis) Câble (Europe) Couleur de la Vis Conducteur CA Noir Marron Jaune/Cuivré Neutre CA Blanc Bleu Argenté Terre CA Vert/Jaune Vert/Jaune Vert/Argenté La dérivation sur une installation de rail d'éclairage ou sur un gradateur professionnel doit être effectuée par un professionnel agréé. Trou de montage Volets Clip de fixation pour volet Câble d'alimentation 7,9 po 201,5 mm 4,8 po 123 mm 3,4 po 87,8 mm13

EVE TF-20 X MdR Rév. 2 Adaptateur de rail Veuillez lire les Consignes de Sécurité avant d'installer ce produit. Pour dériver l'adaptateur pour rail inclus avec le

1. Coupez le câble d'alimentation en laissant 45 cm pour la maniabilité.

2. Dénudez suffisamment le câble et les fils pour permettre la dérivation.

3. Démontez l'adaptateur pour rail:

Faites passer le câble à travers chaque pièce et le support de montage, comme indiqué dans le schéma ci-dessous. Retirez les 2 vis Sortez le bloc d'ensemb Retirez les 2 vis Enlevez le couvercle 120 VCA 220 VCA 220 VCA120 VCA RondelleFR

5. Effectuez la dérivation vers l'adaptateur pour rail comme indiqué dans le schéma suivant.

6. Fixez l'adaptateur pour rail sur le support de montage en utilisant le boulon creux et le le(s) écrou(s), puis

remontez-le. Montage de la pince Veuillez lire les Consignes de Sécurité avant d'installer ce produit. Schéma de montage de la pince Dérivez les fils (Avec connecteurs à sertir inclus) Neutre Terre Phase Dérivez les fils (Avec des vis) Neutre Terre Phase 120 VCA 220 VCA Câble de sécurité (par exemple modèle CH-05 de Chauvet) Pince (par exemple modèle CLP-15N de Chauvet) Support de montage15

EVE TF-20 X MdR Rév. 2 Spécifications techniques Dimensions et Poids Remarque: Les dimensions en pouce sont arrondies. Alimentation Source lumineuse Photométrie Thermique Commande Longueur Largeur Hauteur Poids 201,5 mm (7,9 po) 123 mm (4,8 po) 87,8 mm (3,4 po) 0,9 kg (2 lb) Type d'alimentation Plage Sélection de tension Fixe 120 VCA, 60 Hz o 220 VCA, 50 Hz Fixe Paramètre 120 V, 60 Hz 220 V, 50 Hz Consommation 24 W 24 W Courant de fonctionnement 0, 2 A 0,1 A E/S alimentation US/Canada UK/Monde Europe Cordon d'alimentation fixe Edison (US) Prise locale Type Couleur Quantité Alimentation Courant Durée de vie COB LED Blanc chaud 1 20 W 0,5 A 50 000 heures Angle de faisceau Angle de champ 24° 40° Température externe maximum Système de refroidissement 40 °C (104 °F) Convection Nom du produit Code de l'article Code UPC
