EVE E100Z - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de lampe	LED
Puissance	100 W
Température de couleur	3200 K
Flux lumineux	2000 lumens
Angle de faisceau	30°
Contrôle DMX	Oui, 3 et 5 canaux
Utilisation	Éclairage scénique, événements, théâtres
Maintenance	Nettoyage régulier de la lentille et des ventilateurs
Sécurité	Éviter l'exposition à l'eau, utiliser sur une surface stable
Dimensions	300 x 300 x 200 mm
Poids	3,5 kg
Alimentation	AC 100-240V, 50/60 Hz

FOIRE AUX QUESTIONS - EVE E100Z Chauvet

Comment installer la Chauvet EVE E100Z ?

Pour installer la Chauvet EVE E100Z, fixez la lampe sur un support stable et assurez-vous qu'elle est bien sécurisée. Branchez le câble d'alimentation et allumez l'appareil.

Comment régler l'intensité de la lumière ?

L'intensité de la lumière peut être ajustée via le panneau de contrôle de la lampe. Utilisez les boutons pour augmenter ou diminuer la luminosité selon vos besoins.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord si la lampe est correctement branchée et si la prise fonctionne. Si tout est en ordre, vérifiez le fusible de la lampe et remplacez-le si nécessaire.

Comment nettoyer la Chauvet EVE E100Z ?

Débranchez la lampe avant de procéder au nettoyage. Utilisez un chiffon doux et sec pour essuyer l'extérieur et un pinceau pour enlever la poussière des grilles de ventilation.

Est-ce que la Chauvet EVE E100Z est étanche ?

Non, la Chauvet EVE E100Z n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour assurer son bon fonctionnement.

Comment changer la lampe ?

Pour changer la lampe, débranchez l'appareil, retirez le couvercle de protection et remplacez l'ampoule par une nouvelle. Assurez-vous de ne pas toucher le verre de la nouvelle ampoule avec vos doigts.

Quelles sont les spécifications électriques de la Chauvet EVE E100Z ?

La Chauvet EVE E100Z fonctionne avec une tension de 100-240 V AC, et consomme environ 30 W d'énergie.

Comment utiliser les modes de couleur ?

Les modes de couleur peuvent être sélectionnés via le panneau de contrôle. Consultez le manuel d'utilisation pour des instructions détaillées sur la sélection des couleurs.

Y a-t-il des mises à jour de firmware disponibles ?

Vérifiez le site web de Chauvet pour les mises à jour de firmware spécifiques à la Chauvet EVE E100Z. Suivez les instructions fournies pour effectuer la mise à jour.

MODE D'EMPLOI EVE E100Z Chauvet

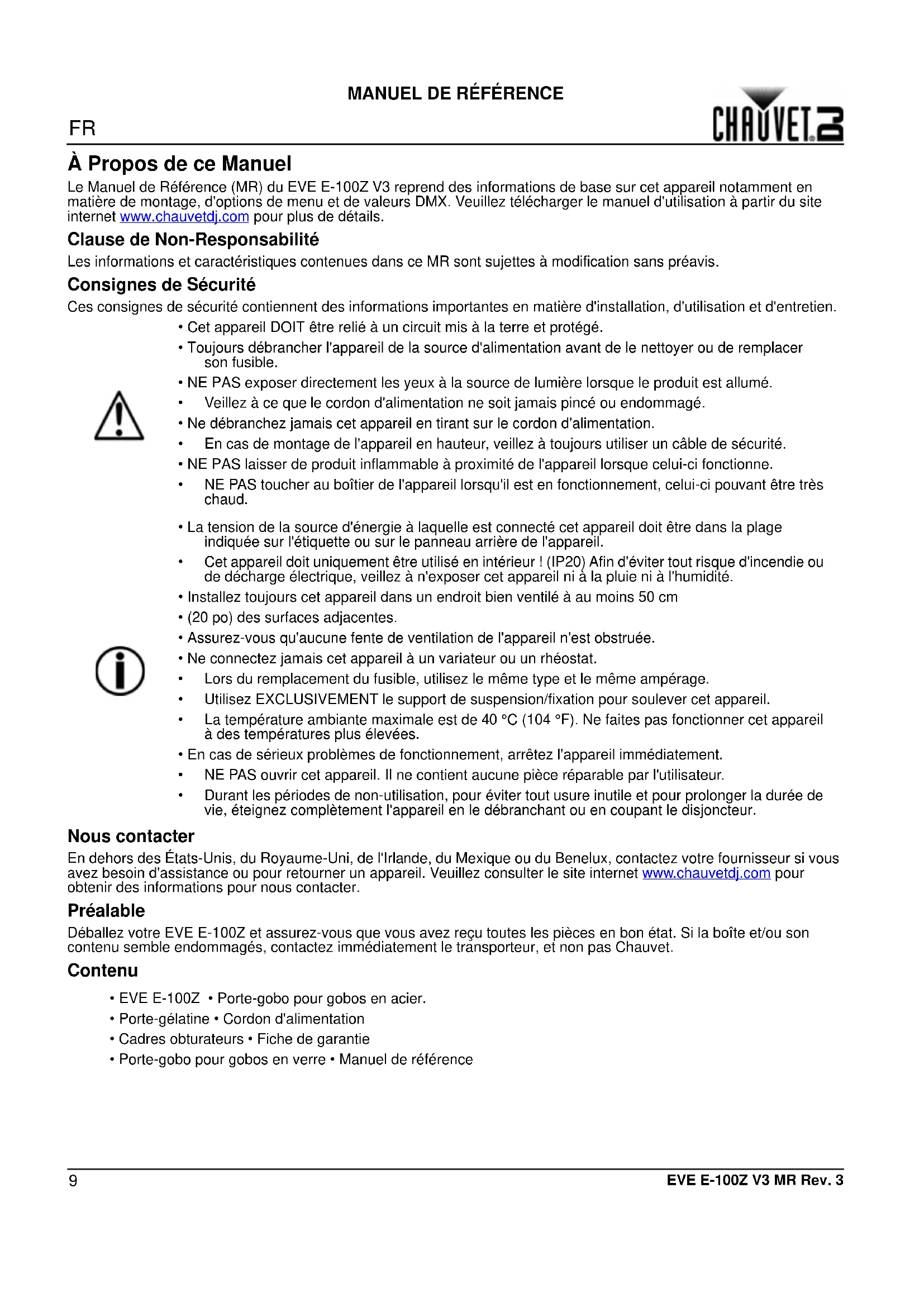

EVE E-100Z V3 MR Rev. 3 À Propos de ce Manuel Le Manuel de Référence (MR) du EVE E-100Z V3 reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails. Clause de Non-Responsabilité Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis. Consignes de Sécurité Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien. Nous contacter En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour obtenir des informations pour nous contacter. Préalable Déballez votre EVE E-100Z et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet. Contenu

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.

• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.

• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.

• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.

• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.

• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.

• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.

• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

• Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm

• (20 po) des surfaces adjacentes.

• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

• Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

• EVE E-100Z • Porte-gobo pour gobos en acier.

• Porte-gélatine • Cordon d'alimentation

• Cadres obturateurs • Fiche de garantie

• Porte-gobo pour gobos en verre • Manuel de référenceFR

Description de l'appareil Le EVE E-100Z est un projecteur spot de cadrage bénéficiant de courbes de gradation intégrées et ainsi que d'un contrôle par DMX. Les cadres obturateurs permettent de modifier facilement le faisceau projeté. En utilisant des gobos personnalisés, une image peut être projetée à partir de quasiment n'importe quelle distance avec le zoom d'une amplitude de 14° à 30°. Des guirlandes de lumières EVE E-100Z V3 supplémentaires peuvent être achetées séparément. Aperçu Alimentation CA Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz

Chaînage Électrique Pour connaître le nombre maximal de EVE E-100Z V3 pouvant être raccordé ensemble selon la tension, veuillez vous référer au Manuel d'Utilisation ou l'étiquette apposée sur l'unité. ATTENTION ! NE branchez QUE des appareils D-Fi™ USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil. Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. Porte-fusible Entrée d'alimentation Boutons du menu Sortie d'alimentation Entrée/sortie DMX Affichage LED Port USB D-Fi™ Anneau de sécurité Poignée de réglage du focus Support de gélatine Poignée de réglage des support de fixation Porte-gélatine Cadres obturateurs x4 Poignée de réglage du zoom Molette du porte-gobo11

1. Débranchez l'appareil de l'alimentation.

2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.

3. En faisant levier, faites sortir de son emplacement le couvercle du porte-fusible.

4. Retirez le fusible obsolète du clip se trouvant à l'avant du couvercle de sécurité et remplacez-le par un fusible

5. Insérez à nouveau le porte-fusible puis rebranchez l'appareil.

Montage Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Schéma de Montage Description du panneau de commande BOUTON FONCTION <MENU> Permet de sortir du menu ou de la fonction en cours <UP> Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction <DOWN> Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction <ENTER> Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection Support de montage Pince (par exemple modèle CLP-15N de Chauvet) Câble de sécurité (par exemple modèle CH-05 de Chauvet) Poignées de réglage des supports de montageFR

Plan du menu Chaînage DMX Le EVE E-100Z V3 peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com

Adresse de départ Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est

Connexion maître/esclave Le EVE E-100Z V3 fonctionne en mode maître/esclave avec le D-Fi sans fil. Les informations relatives à la configuration du EVE E-100Z V3 pour le fonctionnement en maître/esclave se trouvent dans le manuel d'utilisation, disponible sur le site internet de Chauvet. D-FI USB Connectivity Le EVE E-100Z V3 peut se transformer en récepteur/émetteur D-Fi™ sans fil avec l'utilisation du module D-Fi™ USB de CHAUVET® DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation..

MODE ÉTAPES DE PROGRAMMATIÓN DESCRIPTION

DMX Mode 1-CH d--1-512 Permet de sélectionner la personnalité DMX et l'adresse DMX de départ 3-CH Dimmer U-- d000—255 Contrôle de gradation, gradateur et stroboscope S000—255 Dimmer Speed Mode dIM OFF Paramètres de vitesse de gradation arrêt, rapide, moyen et lent dIM1 dIM2 dIM3 Fan FAN AUTO Permet de définir la vitesse du ventilateur, en automatique ou à plein régime

Une fois branché, le module D-Fi™ USB prendra le contact de l'appareil. Le DMX filaire et le contrôle manuel de l'affichage, les boutons du menu seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi™ USB. Les niveaux de priorité sont comme suit :

ATTENTION ! NE branchez QUE des appareils D-Fi™ USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil.13

255 Vitesse de stroboscope lente à rapide

Vitesse de gradation réglée depuis l'affichage

101 Arrêt du mode de vitesse de gradation

152 Mode 1 de vitesse de gradation (rapide)

203 Mode 2 de vitesse de gradation (moyen)

255 Mode 3 de vitesse de gradation (lent)
