Producttype	Kruislijnlaserpointer
Merk	Laserliner
Model	SmartVisionLaser
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Golflengte	515 nm (groen, PowerGreen-technologie)
Laservermogen	< 1 mW
Nauwkeurigheid	± 0,5 mm/m
Zelfnivelleringsbereik	± 5°
Zichtbaarheid (typisch)	40 m
Werkbereik met handmatige ontvanger	60 m
Beschermingsklasse	IP 40
Voeding	2 AA-batterijen (LR6) 1,5 V
Werktijden	Ongeveer 3 uur
Afmetingen (L x H x D)	77 x 90 x 60 mm
Gewicht (incl. batterijen)	275 g
Bedrijfstemperatuurbereik	0°C tot 50°C
Opslagtemperatuurbereik	-10°C tot 70°C
Max. relatieve luchtvochtigheid	80% rH, niet condenserend
Maximale werkhoogte	4 000 m boven zeeniveau
Belangrijkste functies	Horizontale en verticale laserlijnen afzonderlijk inschakelbaar, automatische nivellering met slinger, hellingmodus, handmatige ontvanger modus GRX-READY, transportbeveiliging
Onderhoud en reiniging	Reinigen met een licht vochtige doek, geen oplosmiddelen of schurende middelen. Verwijder batterijen bij langdurige opslag.
Veiligheid	Niet in de straal kijken, klasse 2, niet op ooghoogte gebruiken, reflecterende oppervlakken afdekken, buiten bereik van kinderen houden.
Onderdelen en repareerbaarheid	Jaarlijkse kalibratie aanbevolen, neem contact op met de klantendienst van UMAREX-LASERLINER voor aanpassingen of reparaties.
Algemene informatie	Voldoet aan de EMC-richtlijn 2014/30/EU, gescheiden inzameling AEEA, gebruiksaanwijzing beschikbaar op laserliner.com/info?an=AFE

Veelgestelde vragen - SmartVisionLaser Laserliner

Hoe zet ik de SmartVisionLaser aan en activeer ik de lijnen?

Maak de transportbeveiliging los door de AAN/UIT-schakelaar naar links te schuiven. Het laserkruis verschijnt. Gebruik de selectieknop om de horizontale en verticale lijnen afzonderlijk in te schakelen.

Wat betekent het nivellerings-LED-lampje?

Het groene LED-lampje geeft aan dat de automatische nivellering is ingeschakeld. Het rode LED-lampje betekent dat het apparaat buiten het nivelleringsbereik is (meer dan ±5°) of dat de hellingmodus actief is. In dat geval knipperen de lijnen.

Hoe gebruik ik de hellingmodus?

Maak de transportbeveiliging niet los. Schuif de AAN/UIT-schakelaar naar rechts. Het LED-lampje blijft rood. U kunt dan op hellende vlakken werken, maar de automatische nivellering is uitgeschakeld.

Hoe plaats ik de batterijen?

Open het batterijvak aan de achterkant van het apparaat. Plaats twee AA-batterijen (LR6) volgens de aangegeven polariteit. Sluit het vak.

Hoe controleer ik de kalibratie van het apparaat?

Plaats het apparaat op 5 m van een muur, markeer punten A1 en A2 door het apparaat 180° te draaien, meet vervolgens de afwijking tussen A2 en A3 na een nieuwe draai. De tolerantie is ±0,5 mm/m. Controleer ook de verticale lijn met een schietlood en de horizontale lijn met punten B en C.

Hoe gebruik ik de handmatige ontvanger modus GRX?

Houd de selectieknop lang ingedrukt om de handmatige ontvanger modus in/uit te schakelen. De lijnen worden donkerder maar zijn detecteerbaar door de GRX-laserontvanger (optioneel) tot 60 m.

Wat te doen bij laserstraling in de ogen?

Als de klasse 2 laserstraal uw ogen raakt, sluit dan bewust uw ogen en draai onmiddellijk uw hoofd weg om de straal te vermijden. Kijk nooit in de straal met optische instrumenten. Raadpleeg indien nodig een arts.

Wat is de levensduur van de batterijen?

Met nieuwe alkalinebatterijen is de gebruiksduur ongeveer 3 uur bij continu gebruik. Het wordt aanbevolen de batterijen te verwijderen bij langdurige opslag.

Is het apparaat waterdicht?

De beschermingsgraad is IP 40, wat betekent dat het beschermd is tegen binnendringen van vaste voorwerpen groter dan 1 mm, maar niet tegen water. Vermijd overmatig vocht.

Waar vind ik aanvullende informatie of de klantenservice?

Raadpleeg de volledige gebruiksaanwijzing op de website laserliner.com/info?an=AFE of neem contact op met de klantendienst van UMAREX-LASERLINER voor jaarlijkse kalibratie en reparaties.

GEBRUIKSAANWIJZING SmartVisionLaser Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

De kruislijnlaser genereert twee afzonderlijk inschakelbare, groene laserlijnen en maakt het mogelijk om horizontale en verticale lijnen exact uit te lijnen. Met de afstelbare klemhouder kan de laser op allerlei manieren worden aangebracht. Het toestel beschikt over een geïntegreerde handontvangermodus.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser niet op ooghoogte (1,40...1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeringen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van elektronische apparaten is mogelijk.

Speciale functies van het product

AUTOMATISche uitlijning van het apparaat door

minder van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Met de CRX-READY-technologie kunnen lijnlasers

ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Laserliner

Groene lasertechnologie

Toestellen met PowerGreen-technologie beschikken over felle, groene hoogrendementsdioden voor een zeer goede zichtbaarheid van de laserlijnen op grote afstanden, donkere oppervlakken en bij helder omgevingslicht.

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

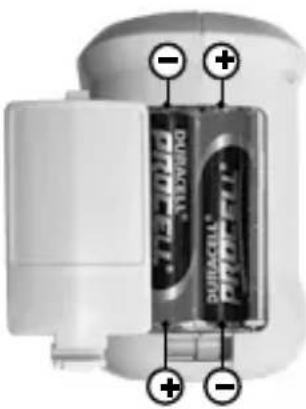

1 Batterij plaatsen

Open het batterijvakje en plaats de batterijen (2 x type AA) overeenkomstig de installatie-symbolen. Let daarbij op de juiste polariteit.

1 Keuzetoets laserlijnen / Handontvangermodus
2 Led-nivellering rood: nivellering uit groen: nivellering aan
3 Batterijvakje (achterkant)
4 AAN- / UIT-schakelaar transportbeveiliging
5 Laseruitlaat
6 1/4"-schroefdraad (onderzijde)
7 LED Handontvangermodus

Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en schuif de AAN-/UIT-schakelaar (4) naar rechts.

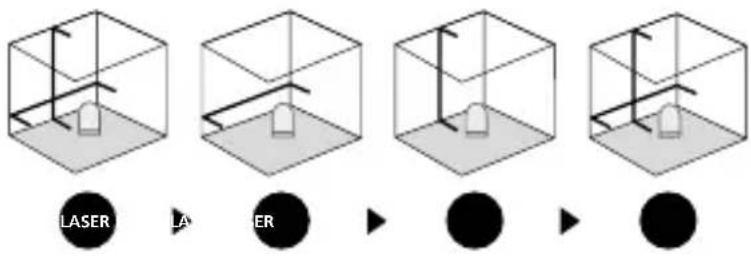

2 Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging, schuif de AAN-/UIT-schakelaar (4) naar links. Het laserkruis verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.

!

Voor de horizontale en verticale nivellering moet de transportbeveiliging ge-deactiveerd zijn. De led brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 5° bevindt, knipperen de laserlijnen en brandt de led rood. Positioneer het apparaat zodanig dat het zich binnen het nivelleerbereik bevindt. De led schakelt weer over naar groen en de laserlijnen branden constant.

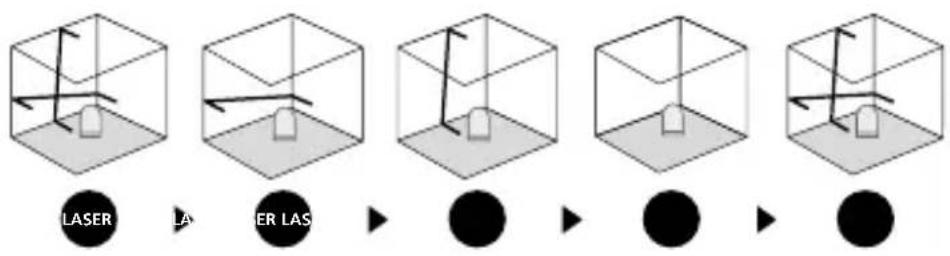

BNeigingsmodus

Deactiveer de transportbeveiliging niet, schuif de AAN-/UIT-schakelaar (4) naar rechts. Schakel de lasers in met de keuzetoets en maak vervolgens uw keuze. Nu kunnen schuine vlakken worden aangelegd. In deze modus kunt u niet horizontaal resp. verticaal nivelleren omdat de laserlijnen niet meer automatisch uitlijnen. De led brandt constant rood.

Laserliner

4 Handontvangermodus

Optioneel: Werken met de laserontvanger GRX

Gebruik een laserontvanger GRX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door lang op de toets 1 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren.

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

Kalibratie

Het meettoestel moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de service-afdeling van UMAREX-LASERLINER.

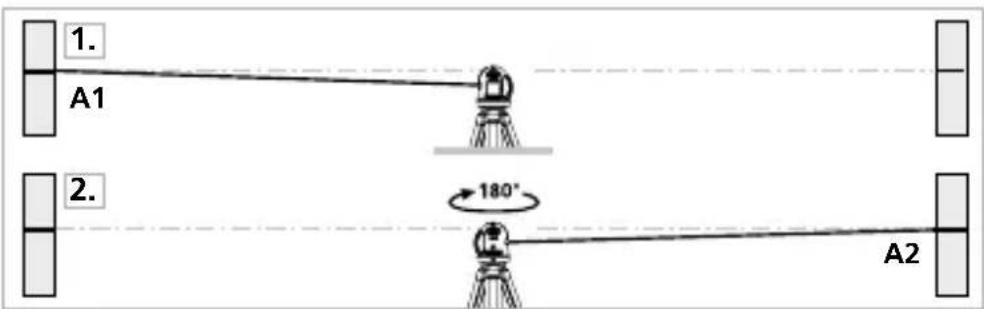

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (LASERKRUIS AAN). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2.

Tussen A1 en A2 hebt u nu een horizontale referentie.

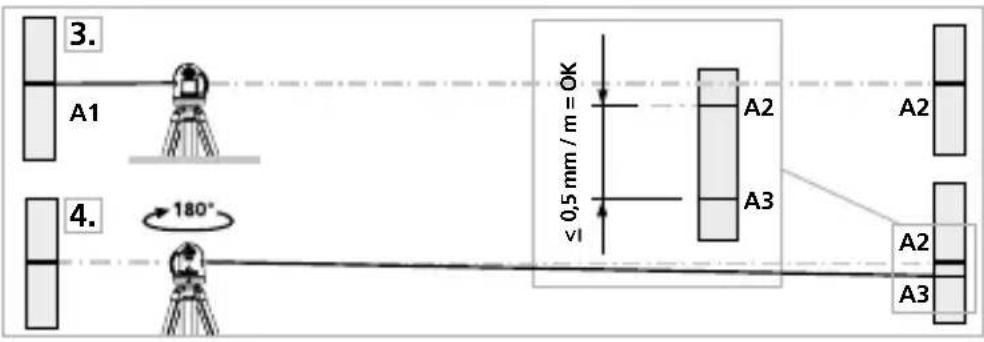

Kalibratie controleren

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,5 mm/m, is een kalibratie nodig. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2,5 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan

de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 2,5 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Laserliner

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens Technische veranderingen voorbehouden. 21W08

Zelfnivelleerbereik	± 5°
Nauwkeurigheid ± 0,5 mm / m
Nivellering automatisch
Zichtbaarheid (karakteristiek)*	40 m
Werkbereik met handontvanger	(afhankelijk van de helderheidsverschillen om technische redenen)60 m
Lasergolflengte	515 nm
Laserklasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Beschermingsklasse	IP 40
Stroomvoorziejning	2 x 1,5V LR6 (AA)
Gebruiksduur ca. 3 uur
Werkomstandigheden	0°C ... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D)	77 x 90 x 60 mm
Gewicht	275 g (incl. batterijen)

* bij max. 300 lux

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AFE
