Tipo di prodotto	Puntatore laser a linee incrociate
Marca	Laserliner
Modello	SmartVisionLaser
Classe laser	2 (EN 60825-1:2014/AC:2017)
Lunghezza d'onda	515 nm (verde, tecnologia PowerGreen)
Potenza laser	< 1 mW
Precisione	± 0,5 mm/m
Campo di autolivellamento	± 5°
Visibilità (tipica)	40 m
Area di lavoro con ricevitore manuale	60 m
Tipo di protezione	IP 40
Alimentazione	2 pile AA (LR6) 1,5 V
Autonomia	Circa 3 h
Dimensioni (L x A x P)	77 x 90 x 60 mm
Peso (batterie incluse)	275 g
Campo di temperatura di lavoro	0°C a 50°C
Campo di temperatura di stoccaggio	-10°C a 70°C
Umidità relativa max.	80% rH, non condensante
Altitudine di lavoro max.	4 000 m sul livello del mare
Funzioni principali	Linee laser orizzontale e verticale attivabili separatamente, autolivellamento a pendolo, modalità inclinazione, modalità ricevitore manuale GRX-READY, blocco di trasporto
Manutenzione e pulizia	Pulire con un panno leggermente umido, non usare solventi né abrasivi. Rimuovere le batterie prima di stoccaggio prolungato.
Sicurezza	Non guardare il fascio, classe 2, non usare all'altezza degli occhi, coprire le superfici riflettenti, tenere lontano dai bambini.
Ricambi e riparabilità	Taratura annuale consigliata, contattare il servizio clienti UMAREX-LASERLINER per regolazioni o riparazioni.
Informazioni generali	Conforme alla direttiva EMC 2014/30/UE, raccolta differenziata RAEE, manuale disponibile su laserliner.com/info?an=AFE

Domande frequenti - SmartVisionLaser Laserliner

Come accendere lo SmartVisionLaser e attivare le linee laser?

Sbloccare il blocco di trasporto facendo scorrere l'interruttore ON/OFF verso sinistra. Appare la croce laser. Utilizzare il tasto di selezione per attivare individualmente le linee orizzontale e verticale.

Cosa significa il LED di livellamento?

Il LED verde indica che l'autolivellamento è attivo. Il LED rosso significa che lo strumento è fuori dal campo di livellamento (oltre ±5°) o che la modalità inclinazione è attiva. In questo caso, le linee lampeggiano.

Come utilizzare la modalità inclinazione?

Non allentare il blocco di trasporto. Spingere l'interruttore ON/OFF verso destra. Il LED rimane rosso. È quindi possibile lavorare su piani inclinati, ma l'autolivellamento è disattivato.

Come installare le batterie?

Aprire il vano batterie sul retro dello strumento. Inserire due pile AA (LR6) rispettando la polarità indicata. Richiudere il vano.

Come verificare la taratura dello strumento?

Posizionare lo strumento a 5 m da un muro, tracciare i punti A1 e A2 ruotando lo strumento di 180°, quindi misurare la distanza tra A2 e A3 dopo una nuova rotazione. La tolleranza è di ±0,5 mm/m. Verificare anche la verticale con un filo a piombo e l'orizzontale con i punti B e C.

Come utilizzare la modalità ricevitore manuale GRX?

Premere a lungo il tasto di selezione per attivare/disattivare la modalità ricevitore manuale. Le linee diventano più scure ma sono rilevabili dal ricevitore laser GRX (opzionale) fino a 60 m.

Cosa fare in caso di raggio laser negli occhi?

Se il fascio laser di classe 2 colpisce i vostri occhi, chiudete deliberatamente gli occhi e girate immediatamente la testa per evitare il raggio. Non guardare mai il fascio con strumenti ottici. Consultare un medico se necessario.

Qual è la durata delle batterie?

Con pile alcaline nuove, l'autonomia è di circa 3 ore in uso continuo. Si consiglia di rimuovere le batterie in caso di stoccaggio prolungato.

Lo strumento è impermeabile?

Il grado di protezione è IP 40, il che significa che è protetto contro la penetrazione di corpi solidi di oltre 1 mm ma non contro l'acqua. Evitare l'umidità eccessiva.

Dove trovare informazioni aggiuntive o il servizio post-vendita?

Consultare il manuale di istruzioni completo sul sito laserliner.com/info?an=AFE o contattare il servizio clienti di UMAREX-LASERLINER per la taratura annuale e le riparazioni.

MANUALE UTENTE SmartVisionLaser Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Funzione / Scopo

Questo laser a linee incrociate proietta due linee laser verdi che possono essere azionate singolarmente e consente di allineare esattamente linee orizzontali e verticali. Grazie al supporto con morsetto regolabile il laser può essere fissato in diverse posizioni. Questo apparecchio è dotato di modalità ricevitore portatile integrata.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
  – Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di guasti agli apparecchi elettronici.

Caratteristiche particolari del prodotto

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico.

L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

En la tecnologia GRX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano a una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza.

Laserliner

Tecnologia a laser verde

I dispositivi con tecnologia PowerGreen hanno diodi chiari e verdi ad alto rendimento, che permettono una buona visibilità delle linee laser anche a grandi distanze, con superfici scure e in ambienti luminosi.

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

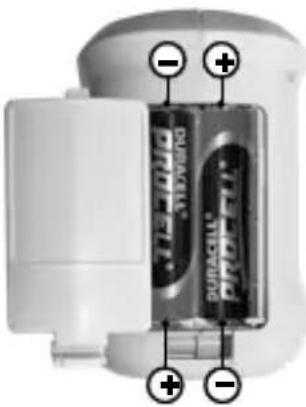

Aprire il vano batterie ed introdurre le batterie (2 di tipo AA) come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

1 Tasto di selezione linee laser / Modalità di ricezione manuale
2 LED del livellamento rosso: livellamento spento verde: livellamento acceso
3 Vano batterie (lato posteriore)
4 Interruttore ON/OFF; sicura di trasporto
5 Finestra di uscita laser
6 Filettatura del treppiede 1/4" (lato inferiore)
7 LED modalità di ricezione manuale

Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo; spostare verso destra l'interruttore ON/OFF (4).

2Livellamento orizzontale e verticale

Sbloccare la sicura di trasporto e spostare l'interruttore ON/OFF (4) verso sinistra. Appare la croce laser. Con il tasto di selezione si possono azionare singolarmente le linee laser.

!

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Il LED rimane acceso in verde. Non appena l'apparecchio si venisse a trovare al di fuori del campo di livellamento automatico di 5°, le linee laser iniziano a lampeggiare e si accende la luce rossa del LED. Posizionare l'apparecchio in modo che si trovi all'interno del campo di livellamento. La luce del LED diventa verde e le linee laser emettono una luce costante.

3 Modalità d'inclinazione

Non sbloccare la sicura di trasporto e spostare l'interruttore ON/OFF (4) verso destra. Con il tasto di selezione accendere e selezionare i laser. È ora possibile tracciare piani inclinati. In questa modalità non si può livellare orizzontalmente o verticalmente, in quanto le linee laser non si orientano più automaticamente. I LED emettono una luce rossa costante.

4 Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser GRX

Utilizzare il ricevitore laser GRX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale tenendo premuto a lungo il tasto 1 (modalità di ricezione manuale on/off) Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

Osservare quanto contenuto nelle istruzioni per l'uso del ricevitore laser per laser lineari.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura annuali. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Verifica della calibratura

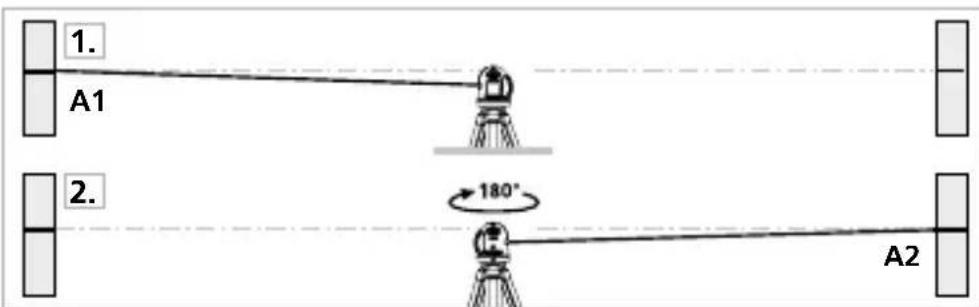

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (CROCE DI COLLIMAZIONE ATTIVA). Per una verifica ottimale, usate un treppiede.

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

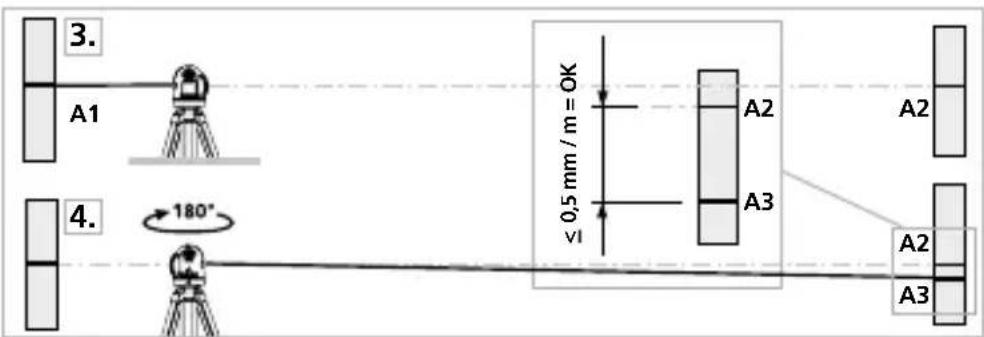

Esecuzione

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,5 mm / m, si rende necessaria una regolazione. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Verifica della linea verticale

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser e il filo a piombo non è maggiore di ± 2,5 mm.

Verifica della linea orizzontale

Collocare l'apparecchio a circa 5 m da una parete e attivare la croce di collimazione laser. Segnare il punto B sulla parete

Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 2,5 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

Verificare regolarmente la calibrazione prima dell'uso, dopo il trasporto e in caso di lunghi periodi di inattività.

Laserliner

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici Con riserva di modifiche tecniche. 21W08

Range di autolivellamento	± 5°
Precisione	± 0,5 mm / m
Livellamento	automatico
Visibilità (tipica)*	40 m
Area di lavoro con ricevitore manuale	(a seconda della differenza di lumino-sità dovuta a motivi tecnici) 60 m
Lunghezza delle onde laser	515 nm
Classe laser	2 / < 1 mW(EN 60825-1:2014/AC:2-017)
Grado di protezione	IP 40
Alimentazione	2 x 1,5V LR6 (AA)
Durata di esercizio circa 3 ore
Condizioni di lavoro	0°C... 50°C, umidità dell'aria max.80% rH, non condensante, altezzadi lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C... 70°C,umidità dell'aria max. 80% rH
Dimensioni (L x H x P)	77 x 90 x 60 mm
Peso 275 g (con batterie)

* con max. 300 lux

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AFE

!
