Produkttyp	Kreuzlinienlaser
Marke	Laserliner
Modell	SmartVisionLaser
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Wellenlänge	515 nm (grün, PowerGreen-Technologie)
Laserleistung	< 1 mW
Genauigkeit	± 0,5 mm/m
Selbstnivellierbereich	± 5°
Sichtbarkeit (typisch)	40 m
Arbeitsbereich mit Handempfänger	60 m
Schutzart	IP 40
Stromversorgung	2 AA-Batterien (LR6) 1,5 V
Betriebsdauer	ca. 3 h
Abmessungen (L x H x T)	77 x 90 x 60 mm
Gewicht (inkl. Batterien)	275 g
Arbeitstemperaturbereich	0°C bis 50°C
Lagertemperaturbereich	-10°C bis 70°C
max. relative Luftfeuchtigkeit	80% rH, nicht kondensierend
max. Arbeitshöhe	4 000 m über dem Meeresspiegel
Hauptfunktionen	Horizontal- und Vertikallinien einzeln aktivierbar, automatische Nivellierung per Pendel, Neigungsmodus, Handempfängermodus GRX-READY, Transportsicherung
Pflege und Reinigung	Mit leicht feuchtem Tuch reinigen, keine Lösungsmittel oder Scheuermittel. Vor längerer Lagerung Batterien entfernen.
Sicherheit	Nicht in den Strahl blicken, Klasse 2, nicht auf Augenhöhe verwenden, reflektierende Oberflächen abdecken, von Kindern fernhalten.
Ersatzteile und Reparierbarkeit	Jährliche Kalibrierung empfohlen, wenden Sie sich an den Kundendienst von UMAREX-LASERLINER für Einstellungen oder Reparaturen.
Allgemeine Informationen	Konform mit EMV-Richtlinie 2014/30/EU, getrennte Sammlung von WEEE, Anleitung verfügbar unter laserliner.com/info?an=AFE

Häufig gestellte Fragen - SmartVisionLaser Laserliner

Wie schalte ich den SmartVisionLaser ein und aktiviere die Laserlinien?

Entriegeln Sie die Transportsicherung, indem Sie den EIN/AUS-Schalter nach links schieben. Das Laserfadenkreuz erscheint. Verwenden Sie die Auswahltaste, um die horizontale und vertikale Linie einzeln zu aktivieren.

Was bedeutet die Nivellier-LED?

Die grüne LED zeigt an, dass die automatische Nivellierung aktiviert ist. Die rote LED bedeutet, dass sich das Gerät außerhalb des Nivellierbereichs (mehr als ±5°) befindet oder der Neigungsmodus aktiv ist. In diesem Fall blinken die Linien.

Wie verwende ich den Neigungsmodus?

Lösen Sie nicht die Transportsicherung. Schieben Sie den EIN/AUS-Schalter nach rechts. Die LED bleibt rot. Sie können dann auf geneigten Flächen arbeiten, aber die automatische Nivellierung ist deaktiviert.

Wie lege ich die Batterien ein?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie zwei AA-Batterien (LR6) unter Beachtung der angegebenen Polarität ein. Schließen Sie das Fach.

Wie überprüfe ich die Kalibrierung des Geräts?

Stellen Sie das Gerät in 5 m Entfernung zu einer Wand, markieren Sie die Punkte A1 und A2, indem Sie das Gerät um 180° drehen, und messen Sie dann den Abstand zwischen A2 und A3 nach einer weiteren Drehung. Die Toleranz beträgt ±0,5 mm/m. Überprüfen Sie auch die Vertikale mit einem Lot und die Horizontale mit den Punkten B und C.

Wie verwende ich den Handempfängermodus GRX?

Drücken Sie lange auf die Auswahltaste, um den Handempfängermodus ein-/auszuschalten. Die Linien werden dunkler, sind aber mit dem GRX-Laserempfänger (optional) bis zu 60 m detektierbar.

Was tun bei Laserstrahl in den Augen?

Wenn der Laserstrahl der Klasse 2 Ihre Augen trifft, schließen Sie bewusst die Augen und drehen Sie sofort den Kopf, um den Strahl zu vermeiden. Schauen Sie niemals mit optischen Instrumenten in den Strahl. Konsultieren Sie bei Bedarf einen Arzt.

Wie lange halten die Batterien?

Mit neuen Alkalibatterien beträgt die Betriebsdauer ca. 3 Stunden bei durchgehender Nutzung. Es wird empfohlen, die Batterien bei längerer Lagerung zu entfernen.

Ist das Gerät wasserdicht?

Die Schutzart ist IP 40, das bedeutet es ist geschützt gegen das Eindringen von festen Fremdkörpern größer als 1 mm, aber nicht gegen Wasser. Vermeiden Sie übermäßige Feuchtigkeit.

Wo finde ich zusätzliche Informationen oder den Kundendienst?

Die vollständige Bedienungsanleitung finden Sie auf der Website laserliner.com/info?an=AFE oder wenden Sie sich an den Kundendienst von UMAREX-LASERLINER für die jährliche Kalibrierung und Reparaturen.

BEDIENUNGSANLEITUNG SmartVisionLaser Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Der Kreuzlinien-Laser erzeugt zwei einzeln schaltbare, grüne Laserlinien und ermöglicht das exakte Ausrichten von Horizontalen und Vertikalen. Mit der justierbaren Klemmhalterung kann der Laser vielseitig angebracht werden. Das Gerät verfügt über einen integrierten Handempfänger-Modus.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
- Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
- Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
- In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät

wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

RX-READY-Technologie können Linien- bei ungünstigen Lichtverhältnissen

verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Laserliner

Grüne Lasertechnologie

Geräte mit PowerGreen-Technologie verfügen über helle, grüne Hochleistungsdiven, die eine sehr gute Sichtbarkeit der Laserlinien auf große Entfernungen, dunklen Oberflächen und bei hellem Umgebungslicht ermöglichen.

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

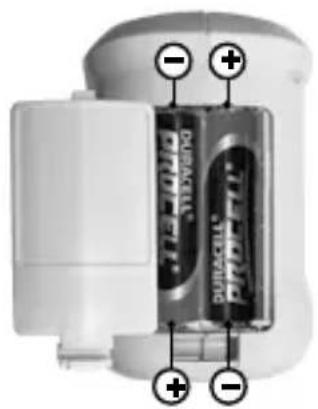

1 Batterien einlegen

Das Batteriefach öffnen und Batterien (2 x Typ AA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

1 Wahltaste Laserlinien / Handempfängermodus
2 LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein
3 Batteriefach (Rückseite)
4 AN/AUS-Schalter; Transportsicherung
5 Laseraustrittsfenster
6 1/4"-Stativgewinde (Unterseite)
7 LED Handempfängermodus

Zum Transport immer alle Laser ausschalten und Pendel arretieren, AN/AUS-Schalter (4) nach rechts schieben.

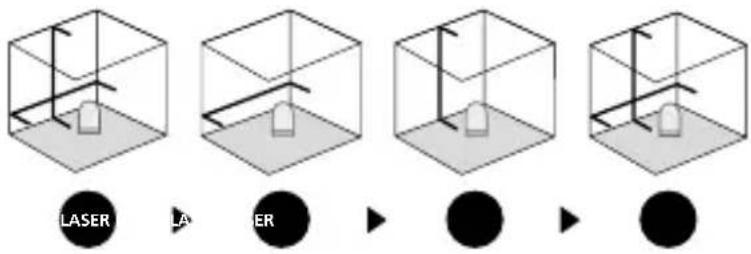

2Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, AN/AUS-Schalter (4) nach links schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

!

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Die LED leuchtet konstant grün. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 5° befindet, blinken die Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und die Laserlinien leuchten konstant.

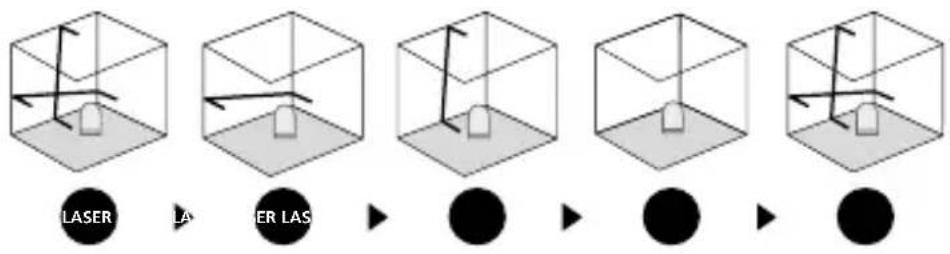

BNeigungsmodus

Die Transportsicherung nicht lösen, AN/AUS-Schalter (4) nach rechts schieben. Die Laser mit der Wahltaste anschalten und auswählen. Jetzt können schiefe Ebenen angelegt werden. In diesem Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch ausrichten. Die LED leuchtet konstant rot.

4 Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch langes Drücken der Taste 1 (Handempfängermodus ein / aus) in den Hand empfänger - modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

!

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten.

Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

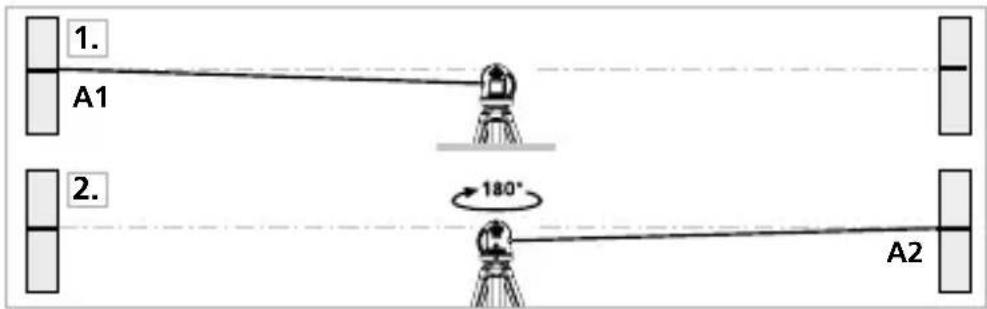

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

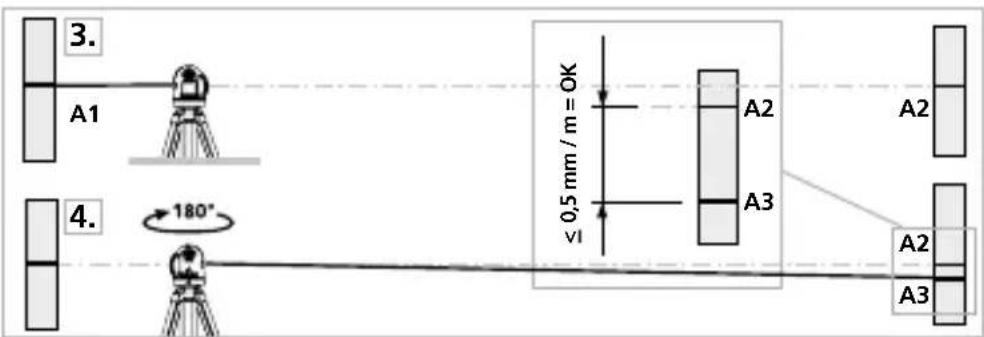

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,5 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 2,5 mm beträgt.

Überpüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 2,5 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Laserliner

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten Technische Änderungen vorbehalten. 21W08

Selbstnivellierbereich ± 5°
Genauigkeit ± 0,5 mm / m
Nivellierung automatisch
Sichtbarkeit (typisch)* 40 m
Arbeitsbereich mit Handempfänger	(von technisch bedingtem Helligkeitsunterschied abhängig) 60 m
Laserwellenlänge 515 nm
Laserklasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Schutzart IP 40
Stromversorgung	2 x 1,5V LR6 (AA)
Betriebsdauer ca. 3 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	77 x 90 x 60 mm
Gewicht 275 g (inkl. Batterien)

* bei max. 300 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AFE

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev21W08
