SmartVisionLaser - Laserpointer Laserliner - Gratis brugsanvisning og manual

Produkttype	Krydslinjelaserpointer
Mærke	Laserliner
Model	SmartVisionLaser
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Bølgelængde	515 nm (grøn, PowerGreen-teknologi)
Lasereffekt	< 1 mW
Præcision	± 0,5 mm/m
Automatisk nivelleringsområde	± 5°
Synlighed (typisk)	40 m
Arbejdsområde med manuel modtager	60 m
Beskyttelsestype	IP 40
Strømforsyning	2 AA-batterier (LR6) 1,5 V
Driftstid	Ca. 3 timer
Mål (B x H x D)	77 x 90 x 60 mm
Vægt (med batterier)	275 g
Driftstemperaturområde	0°C til 50°C
Opbevaringstemperaturområde	-10°C til 70°C
Maks. relativ luftfugtighed	80% rH, ikke-kondenserende
Maks. arbejdshøjde	4.000 m over havets overflade
Hovedfunktioner	Vandret og lodret laserlinjer kan aktiveres separat, automatisk nivellering med pendul, vipningstilstand, manuel modtager-tilstand GRX-READY, transportlås
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, ingen opløsningsmidler eller slibende midler. Fjern batterierne før længere tids opbevaring.
Sikkerhed	Se ikke ind i strålen, klasse 2, må ikke bruges i øjenhøjde, dæk reflekterende overflader, holdes væk fra børn.
Reservedele og reparationsmuligheder	Årlig kalibrering anbefales, kontakt UMAREX-LASERLINER serviceafdeling for justeringer eller reparationer.
Generelle oplysninger	Overholder EMC-direktivet 2014/30/EU, særskilt indsamling af WEEE, brugsanvisning tilgængelig på laserliner.com/info?an=AFE

Ofte stillede spørgsmål - SmartVisionLaser Laserliner

Hvordan tænder jeg SmartVisionLaser og aktiverer laserlinjerne?

Frigør transportlåsen ved at skubbe TÆND/SLUK-kontakten til venstre. Laserkrydset vises. Brug vælgeknappen til at aktivere de vandrette og lodrette linjer individuelt.

Hvad betyder nivellerings-LED'en?

Den grønne LED indikerer, at automatisk nivellering er aktiveret. Den røde LED betyder, at enheden er uden for nivelleringsområdet (mere end ±5°), eller at vipningstilstanden er aktiv. I så fald blinker linjerne.

Hvordan bruger jeg vipningstilstanden?

Løsn ikke transportlåsen. Skub TÆND/SLUK-kontakten til højre. LED'en forbliver rød. Du kan derefter arbejde på skrå planer, men automatisk nivellering er deaktiveret.

Hvordan installerer jeg batterierne?

Åbn batterirummet på enhedens bagside. Indsæt to AA-batterier (LR6) i overensstemmelse med den angivne polaritet. Luk batterirummet.

Hvordan kontrollerer jeg enhedens kalibrering?

Placer enheden 5 m fra en væg, markér punkterne A1 og A2 ved at dreje enheden 180°, og mål derefter afstanden mellem A2 og A3 efter en ny drejning. Tolerancen er ±0,5 mm/m. Kontrollér også vandret med et lod og vandret med punkterne B og C.

Hvordan bruger jeg GRX manuel modtager-tilstand?

Tryk længe på vælgeknappen for at aktivere/deaktivere manuel modtager-tilstand. Linjerne bliver mørkere, men kan detekteres af GRX lasermodtager (valgfri) op til 60 m.

Hvad gør jeg, hvis laserstrålen rammer øjnene?

Hvis klasse 2-laserstrålen rammer dine øjne, luk øjnene bevidst og drej straks hovedet væk fra strålen. Se aldrig ind i strålen med optiske instrumenter. Kontakt en læge om nødvendigt.

Hvad er batterilevetiden?

Med nye alkaliske batterier er driftstiden ca. 3 timer ved kontinuerlig brug. Det anbefales at fjerne batterierne ved længere tids opbevaring.

Er enheden vandtæt?

Beskyttelsesklassen er IP 40, hvilket betyder, at den er beskyttet mod indtrængning af faste genstande større end 1 mm, men ikke mod vand. Undgå overdreven fugt.

Hvor finder jeg yderligere oplysninger eller kundeservice?

Se den komplette brugsanvisning på webstedet laserliner.com/info?an=AFE eller kontakt UMAREX-LASERLINER serviceafdeling for årlig kalibrering og reparationer.

BRUGSANVISNING SmartVisionLaser Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelsesformål

Krydslinje-laseren genererer to grønne laserlinjer, der kan startes hver for sig, og giver mulighed for nøjagtig nivellering af horisontaler og vertikaler. Den indstillelige klemmeholder gør det muligt at anbringe laseren på mange måder. Apparatet har en integreret håndmodtager-modus.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

Laserstråling! Se ikke ind i strålen!

Laser klasse 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

Laserliner

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.
• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning af eller fejl i elektronisk udstyr er til stede.

Særlige produktegenskaber

Automatisk indjustering af apparatet

via et magnetisk dæmpet pendulsystem.

Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

-READY-teknologien kan linielasere

Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Grøn laserteknologi

Apparater med PowerGreen-teknologi har lyse, grønne højtydende dioder, som giver et særdeles tydeligt linjebillede på store afstande, mørke overflader samt i kraftigt omgivelseslys.

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

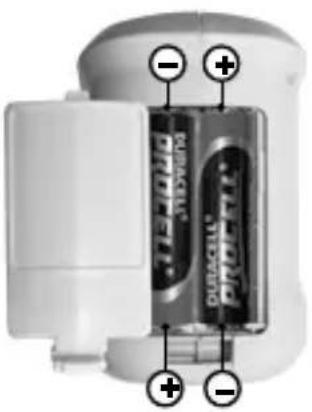

1 Isætning af batterier

Åbn batterihuset og læg batterierne (2 x Type AA) i. Vær opmærksom på de angivne poler.

1 Tast til valg af laserlinje / Håndmodtagermodus
2 LED Nivellering rød: Nivellering FRA grøn: Nivellering TIL
3 Batterirum (bagside)
4 TIL/FRA-kontakten med transportsikring
5 Lasers udgangsrude
6 1/4" gevindbøsning (underside)
7 LED Håndmodtagermodus

Under transport skal man altid slukke alle lasere, fastlåse penduler og stille TIL/FRA-kontakten (4) helt til højre.

Laserliner

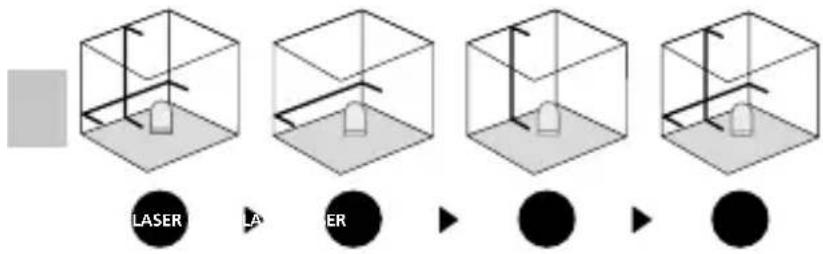

2 Horisontal og vertikal nivellering

Løsn transportsikringen, og skub TIL/FRA-kontakten (4) til venstre. Laserkrydset vises. Med valgtasten kan man aktivere laserlinjerne enkeltvis.

!

Til horisontal og vertikal nivellering skal transport-sikringen være løsnet. LED lyser konstant grøn. Så snart apparatet er uden for det automatiske nivellerings-område på 5°, blinker laserlinjerne, og lysdioden (LED) løser rødt. Apparatet skal positioneres således, at det er inden for nivelleringsområdet. Lysdioden skifter igen til grønt, og laserlinjerne lyser konstant.

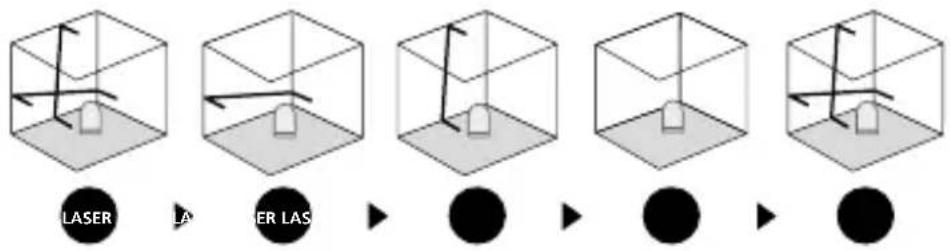

3-Hældningsmodus

Undlad at løsne transportsikringen, skub TIL/FRA-kontakten (4) til højre. Aktivér og vælg laserne via valgtasten. Nu kan der anlægges skæve niveauer. I denne modus kan der hverken nivelleres horisontalt eller vertikalt, da laser-linjerne ikke længere indjusterer sig automatisk. Lysdioden lyser konstant rødt.

4 Håndmodtagermodus Ekstraudstyr: Arbejdet med lasermodtageren GRX

Brug af laser modtager GRX (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. Man aktiverer lasermodtageren ved at omstille linjelaseren til håndmodtagermodus; dette gøres ved at holde knappen 1 (håndmodtagermodus til/fra) inde i et stykke tid. Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager k pulserende laser linjer.

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at garantere præcisionen og funktionen. Vi anbefaler et kalibreringsinterval på et år. Kontakt din forhandler eller henvend til til serviceafdelingen i UMAREX-LASERLINER.

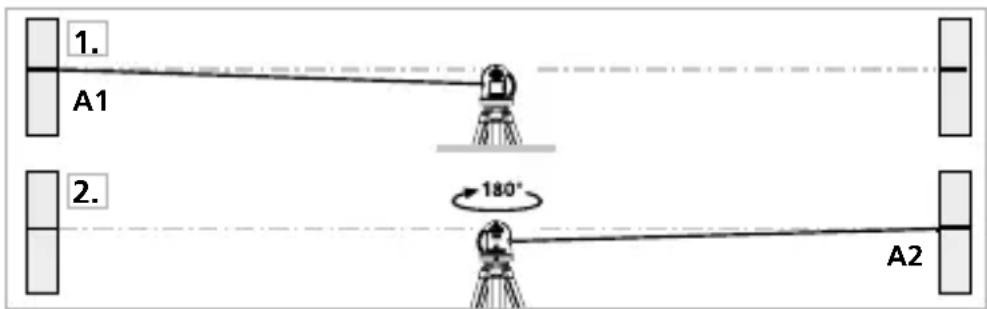

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transport sikringen fra og tænd for instrumentet (LASER-KRYDSET AKTIVERES). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

Laserliner

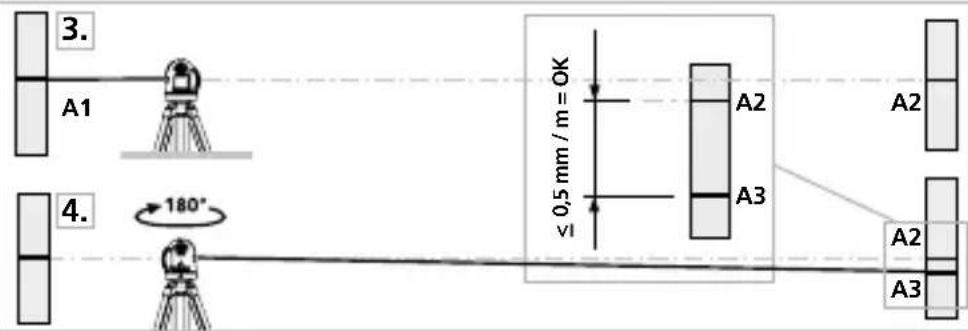

Kontrol af retvisning

1. Anbring apparatet så tæt til væggen som muligt i højde med det markerede punkt A1.
2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Hvis A2 og A3 ligger mere end 0,5 mm / m fra hinanden, skal der foretages en justering. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Kontrol af lodret laserlinie

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 2,5 mm fra snoren.

Kontrol af vandret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter

laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end ± 2,5 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontrollér regelmæssigt – og altid før påbegyndelsen af en ny opgave laserens retvisning.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data Forbehold for tekniske ændringer. 21W08

Selvnivelleringsområde ± 5°
Nøjagtighed ± 0,5 mm / m
Nivellering automatisk
Sigtbarhed (typisk)* 40 m
Arbejdsområde med håndmodtager	(afhængig af teknisk relateret lysstyrkeforskel) 60 m
Laserbølgelængde 515 nm
Laser klasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Beskyttelsesmåde IP 40
Strømforsyning 2 x 1,5V	LR6 (AA)
Drifttid ca. 3 timer
Arbejdsbetingelser	0°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 77 x 90 x 60 mm
Vægt 275 g (inkl. batterier)

* ved maks. 300 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=AFE

Laserliner

!
