MANUAL DE USUARIO SmartVisionLaser Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

El láser de líneas cruzadas genera dos líneas láser verdes, activables individualmente, para alinear con exactitud planos horizontales y verticales. La pinza regulable permite colocar el láser en múltiples posiciones. El aparato dispone de un modo de receptor manual integrado.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.

Indicaciones de seguridad

Manejo de láseres de clase 2

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

Laserliner

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).
• No utilice el láser a la altura de los ojos (1,40 ... 1,90 m).
• Durante el uso de un equipo láser hay que cubrir necesariamente todas las superficies reflectantes, especulares o brillantes.
• En zonas de tráfico públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia.

Indicaciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea CEM 2014/30/UE.
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Existe la posibilidad de un efecto peligroso o interferencia sobre dispositivos electrónicos.

Características especiales

AUTOMATIC LEVEL

Alineación automática del aparato media sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente.

BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte.

gía GRX-READY hace posible el uso de los laser de líneas también con malas condiciones de luz. En esos casos las líneas láser vibran con una alta frecuencia y son detectadas a grandes distancias por los receptores de láser especiales.

Tecnología láser verde

Los equipos con tecnología PowerGreen disponen de brillantes diodos verdes de alto rendimiento que permiten una excelente visibilidad de las líneas láser a grandes distancias, sobre superficies oscuras y en entornos con elevada luminosidad ambiental.

Aprox. 6 veces más brillante que un láser rojo típico con 630 - 660 nm

1 Poner las pilas

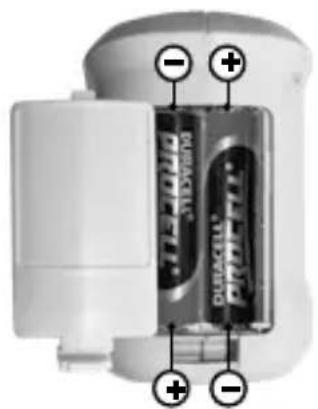

Abra la caja para pilas e inserte las pilas (2 x Tipo AA) según los símbolos de instalación. Coloque las pilas en el polo correcto.

1 Selector líneas láser / Modo de receptor manual
2 LED de nivelación Rojo: nivelación desactivada Verde: nivelación activada
3 Compartimento de pilas (dorso)
4 Interruptor CON / DES Seguro de transporte
5 Ventana de salida láser
6 Conexión de rosca 1/4" (lado inferior)
7 Modo de receptor manual LED

!

Para el transporte se debe apagar siempre todos los láseres, bloquear el péndulo y cambiar el interruptor de ON/OFF (4) hacia la derecha.

Laserliner

2 Nivelación horizontal y vertical

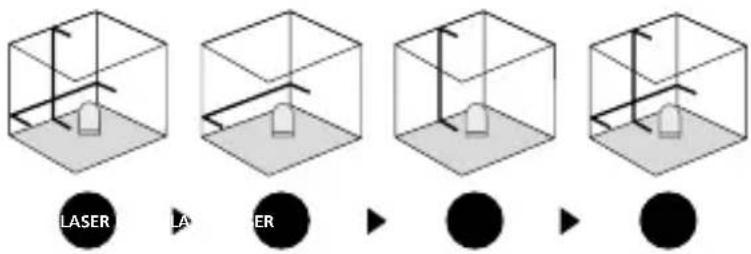

Soltar el seguro de transporte y cambiar el interruptor ON/OFF (4) hacia la izquierda. Aparece la cruz del láser. Con la tecla de selección se puede activar cada una de las líneas láser por separado.

!

Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. El LED está encendido con luz verde constante. Cuando el aparato se encuentra fuera del rango automático de nivelación de 5° las líneas láser parpadean y el LED se enciende con luz roja. Coloque el aparato en una posición dentro del rango de nivelación. El LED cambia de nuevo a luz verde y las líneas láser dejan de parpadear.

3 Modo de inclinación

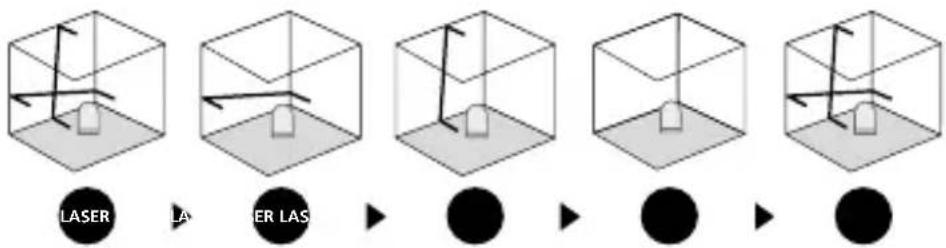

No soltar el seguro de transporte y cambiar el interruptor ON/OFF (4) hacia la derecha. Conectar y seleccionar los láser con la tecla de selección. Ahora pueden realizarse planos inclinados. En este modo no se puede nivelar horizontal o verticalmente, ya que las líneas láser no se orientan automáticamente. El LED está encendido con luz roja constante.

4 Modo de receptor manual Opcional: Trabajar con el receptor láser GRX

Utilice un receptor de láser GRX (opcional) para nivelar a grandes distancias o para líneas láser no visibles. Para trabajar con el receptor láser del láser de líneas cambie al modo de receptor manual pulsando la tecla 1 de forma prolongada (modo de receptor manual On / Off). Ahora las líneas láser emiten pulsaciones con una elevada frecuencia y las líneas láser se oscurecen. El receptor de láser detecta las líneas de láser con ayuda de esas pulsaciones.

LASER Laser liner es

Siga las instrucciones de uso del receptor de láser para los láser de líneas.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad para poder garantizar la precisión y el funcionamiento.

Se recomienda una periodicidad de calibración de un año. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Preparativos para la comprobación de la calibración

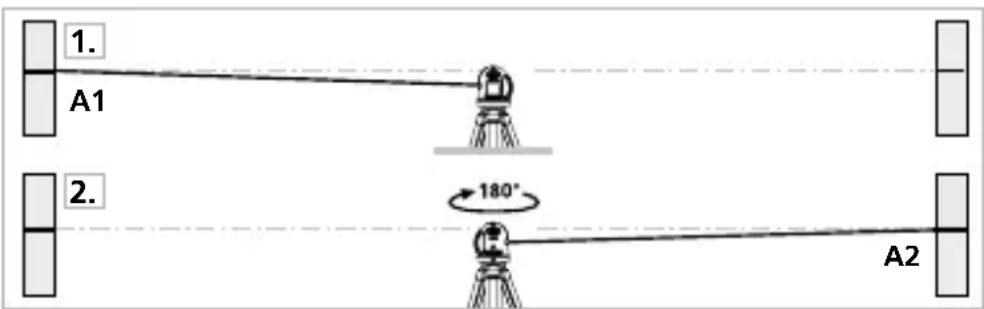

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (CRUZ DE LÁSER ACTIVADO). Para una comprobación óptima, por favor utilice un trípode / soporte.

1. Marque el punto A1 en la pared.
2. Gire el aparato 180° y marque el punto A2.
   Ahora tiene una referencia horizontal entre A1 y A2.

1. A1 2. 180° A2

Laserliner

Comprobar la calibración

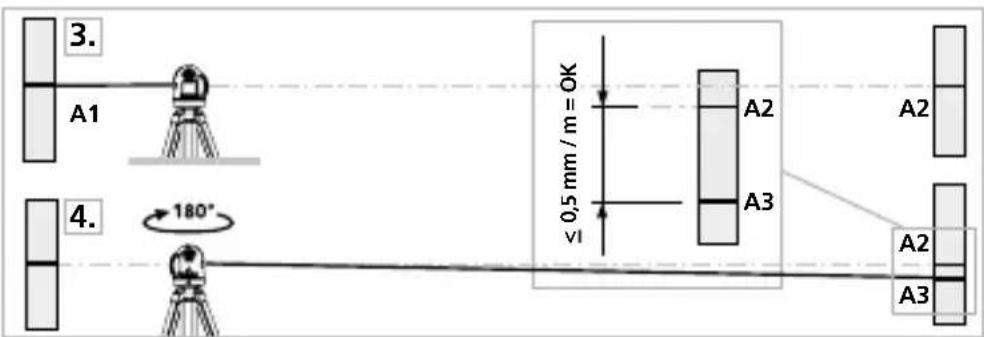

1. Ponga el aparato lo más cerca posible de la pared, a la altura del punto A1 marcado.
2. Gire el aparato 180° y marque el punto A3. La diferencia entre A2 y A3 es la tolerancia.

3. A1 4. 180° A2 A3 0,5 mm / m = OK A2 A3

Si A2 y A3 se encuentran a más de 0,5 mm / m entre sí, será necesaria un ajuste. Dado el caso, puede ponerse en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Control de la línea vertical

Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 2,5 mm.

Control de la línea horizontal

Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser

≤2,5 mm = OK B 2,5 m C

unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 2,5 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda.

Compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Datos técnicos Sujeto a modificaciones técnicas. 21W08

Margen de autonivelado	± 5°
Precisión	± 0,5 mm / m
Nivelación	automática
Visibilidad (típico)*	40 m
Rango de trabajo con el receptor manual	(según diferencias de intensidad condicionadas por la técnica)60 m
Longitud de onda del láser	515 nm
Clase láser	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Tipo de protección	IP 40
Alimentación	2 x 1,5V LR6 (AA)
Autonomía de trabajo	aprox. 3 h
Condiciones de trabajo	0°C ... 50°C, humedad del aire máx. 80% rH, no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-10°C ... 70°C,humedad del aire máx. 80% rH
Dimensiones (An x Al x F)	77 x 90 x 60 mm
Peso	275 g (pilas incluida)

* con un máximo de 300 lux

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AFE
