Producttype	Differentiële manometer
Merk	Testo
Model	510
Afmetingen (L x B x H)	119 x 46 x 25 mm (met beschermkap)
Gewicht	90 g (met batterijen en beschermkap)
Voeding	2 batterijen 1,5 V type AAA
Batterijduur	50 u (zonder verlichting)
Meetbereiken	0…100 hPa, 0…40,15 inH₂O, 2…100 m/s (met Pitotbuis)
Resolutie	0,01 hPa, 0,01 inH₂O
Nauwkeurigheid	±0,03 hPa (0…0,30 hPa), ±0,05 hPa (0,31…1,00 hPa), ±(0,1 hPa + 1,5 % v.m.) (overig bereik)
Meeteenheden	Pa, hPa, mbar, mmH₂O, mmHg, psi, inH₂O, inHg, m/s, fpm
Hoofdfuncties	Meting van differentiële druk, debiet met Pitotbuis, Hold-, Min-, Max-functies, tijdsgemiddelde, automatische uitschakeling, schermverlichting
Beschermingsklasse	IP40
Gebruikstemperatuur	0…50 °C
Opslagtemperatuur	-40…70 °C
Onderhoud en reiniging	Reinig de behuizing met een vochtige doek (zeepwater). Gebruik geen oplosmiddelen of sterke reinigingsmiddelen.
Veiligheid	Magnetisch veld: houd meer dan 10 cm afstand van pacemakers. Vermijd schade aan andere gevoelige apparaten.
Onderdelen en repareerbaarheid	Gebruik alleen originele Testo-onderdelen. Neem voor reparaties contact op met de Testo-klantenservice.
Algemene informatie	Handleiding beschikbaar in meerdere talen. Accessoires en onderdelen op www.testo.com.

Veelgestelde vragen - 510 Testo

Hoe zet ik het apparaat aan en uit?

Om aan te zetten, druk kort op de ⏻-toets. Om uit te zetten, houd dezelfde toets 2 seconden ingedrukt tot het display uitgaat.

Hoe wijzig ik de meeteenheid?

Schakel het apparaat uit, houd vervolgens de toets 2 seconden ingedrukt om in de configuratiemodus te komen. Gebruik ⬆ om de gewenste eenheid te selecteren (hPa, mbar, Pa, enz.) en bevestig met Mode.

Hoe voer ik een debietmeting uit met een Pitotbuis?

Stel de eenheid in op m/s of fpm en de dichtheid van de vloeistof (standaardwaarde 1,2 kg/m³ voor lucht). Sluit de Pitotbuis aan. De meting wordt direct weergegeven. Gebruik voor een tijdsgemiddelde de modus Hold Avg.

Hoe nul ik de sensor?

Druk op de Zero-toets (symbool) om het apparaat te initialiseren. Dit compenseert afwijkingen door positieverandering. Nulstelling is alleen mogelijk in het bereik 0 tot 10 % van de schaal.

Wat te doen als het display '----' weergeeft?

Dit kan duiden op een waarde buiten het meetbereik, een lege batterij of noodzaak tot reset. Controleer eerst de batterijen, voer vervolgens een nulstelling uit. Als het probleem aanhoudt, neem contact op met de klantenservice.

Wat is de levensduur van de batterijen?

Ongeveer 50 uur zonder verlichting. Als het pictogram voor lege batterij verschijnt of de resterende gebruiksduur minder dan 10 minuten is, vervang de batterijen dan door twee AAA-batterijen van 1,5 V.

Hoe reinig ik het apparaat?

Gebruik een vochtige doek met zeepwater. Gebruik nooit oplosmiddelen of agressieve reinigingsmiddelen die de behuizing kunnen beschadigen.

Het apparaat schakelt zichzelf uit, is dat normaal?

Ja, de functie Auto Off is standaard ingeschakeld en schakelt het apparaat na 10 minuten inactiviteit uit. U kunt dit uitschakelen in de configuratiemodus door Auto Off op OFF te zetten.

Kan ik het apparaat in de buurt van een pacemaker gebruiken?

Nee, het apparaat bevat krachtige magneten. Houd een afstand van minimaal 10 cm aan tussen het apparaat en pacemakers om gezondheidsrisico's te voorkomen.

Waar vind ik accessoires of reserveonderdelen?

Accessoires en reserveonderdelen zijn verkrijgbaar op www.testo.com of bij uw dealer. Gebruik alleen originele Testo-onderdelen.

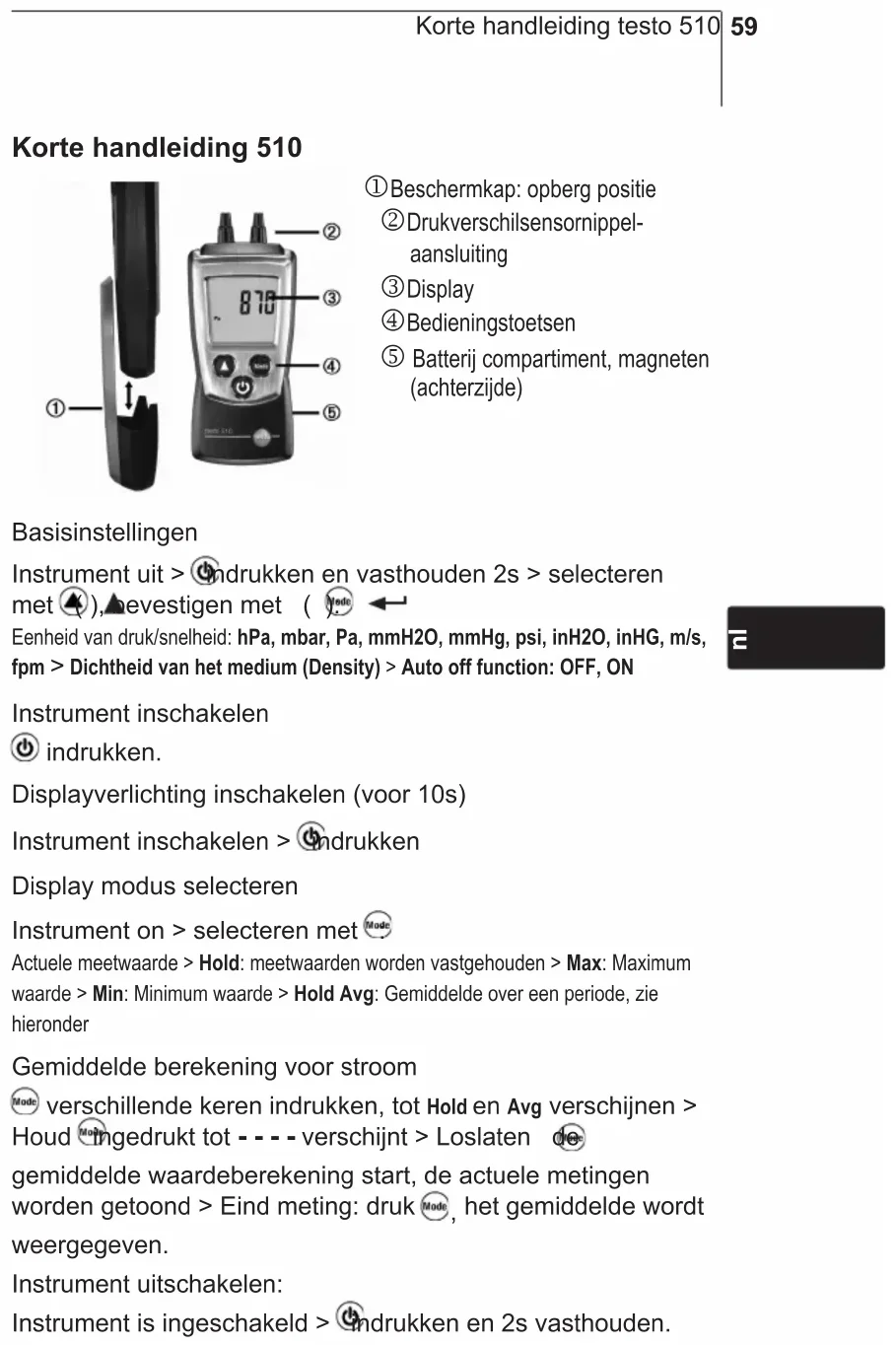

GEBRUIKSAANWIJZING 510 Testo

Handleiding nl....59 - 65

Instrument uit > Ⓤndrukken en vasthouden 2s > selecteren met ⬆), ▲evestigen met ( ).

Eenheid van druk/snelheid: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG, m/s, fpm > Dichtheid van het medium (Density) > Auto off function: OFF, ON

Instrument inschakelen

indrukken.

Displayverlichting inschakelen (voor 10s)

Instrument inschakelen > Ⓤndrukken

Display modus selecteren

Instrument on > selecteren met Mode

Actuele meetwaarde > Hold: meetwaarden worden vastgehouden > Max: Maximum waarde > Min: Minimum waarde > Hold Avg: Gemiddelde over een periode, zie hieronder

Gemiddelde berekening voor stroom

Mode verschillende keren indrukken, tot Hold en Avg verschijnen > Houd Ingedrukt tot - - - - verschijnt > Loslaten

gemiddelde waardeberekening start, de actuele metingen worden getoond > Eind meting: druk Mode, het gemiddelde wordt weergegeven.

Instrument uitschakelen:

Instrument is ingeschakeld > ①ndrukken en 2s vasthouden.

Veiligheid en het milieu

Over dit document

Gelieve dit document zorgvuldig door te lezen en raak vertrouwd met het product alvorens deze in gebruik te nemen. Houdt dit document bij de hand zodat u het wanneer nodig kunt naslaan. Overhandig deze documentatie aan een eventuele volgende gebruiker van het product.
Bijzondere aandacht besteden aan informatie die wordt benadrukt door de volgende symbolen:

Belangrijk.

Verwondingen en schade vermijden

Het meetinstrument alleen vakkundig en volgens de voorschriften gebruiken. Geen geweld gebruiken.
Nooit het product op slaan samen met oplosmiddelen, zuren of andere agressieve stoffen.
Alleen die onderhoudswerkzaamheden uitvoeren die in de documentatie beschreven staan. Daarbij de voorgeschreven handelingen uitvoeren. Uit veiligheidsoverwegingen alleen originele Testo-onderdelen gebruiken.

Magnetisch veld

Kan schadelijk zijn voor mensen met een pacemaker.

Houd een minimale afstand van 10 cm tussen pacemaker en instrument.

Magnetischveld

Schade aan andere apparaten!

Houd een veilige afstand van producten die beschadigd kunnen worden door de effecten van magnetisme (bijvoorbeeld monitoren, computers of creditcards)..

Bescherm het milieu

Defecte accu's/lege batterijen op de daarvoor bestemde inzamelplaatsen inleveren.
Het instrument aan het einde van zijn nuttige leven inleveren bij de daartoe bestemde verzamelplaatsen of retourneren aan Testo. Wij dragen dan zorg voor een milieuvriendelijke verwerking.

Specifications

Functie en gebruik

De testo 510 is een verschildrukmeter. Dit instrument wordt gebruikt voor het meten van kleine drukverschillen bv. controle van drukverschil over een filter, gasdrukmeting, fijnetrekmeting en luchtsnelheidsmeting met een pitotbuis (excl.).

Technische gegevens

Meetdata

- Sensor: Verschildruksensor

- Parameters: Pa, hPa, mbar, mmH2O, mmHg, inHG, inH2O, psi, m/s, fpm

·Meetbereik: 0...100 hPa, 0...40.15 inH2O

·Resolutie: 0.01 hPa, 0.01 inH2O

Nauwkeurigheid (Nominale temperatuur 22 °C, ±1 digit): ±0.03 hPa (0...0.30 hPa), ±0.05 hPa (0.31...1.00 hPa), ±(0.1 hPa+1.5 % vd mw.) (overig bereik), ±0.01 inH2O (0...0.12 inH2O), ±0.02 inH2O (0.13...0.40 inH2O), ±(0.04 inH2O +1.5 % vd mw.) (overig bereik)

·Meetfrequentie: 0.5 s

Overige gegevens

·Omgevingstemperatuur: 0...50 °C, 32...122 °F

·Opslag-/transporttemperatuur: -40...70 °C, -40...158 °F

- Stroomvoorziening: 2x 1.5 V type AAA

- Autonomie batterij: 50 h (zonder displayverlichting)

- Afmetigen: 119x46x25mm / 4.7x1.8x1.0 in (incl. beschermkap)

Richtlijnen, normen en controles

• EU-richtlijn: 2014/30/EC

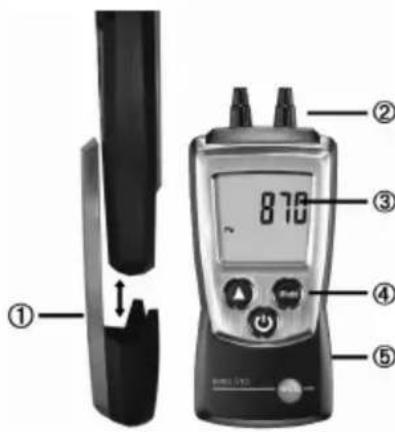

Product beschrijving

In een oogopslag

① ② 870 ③ ④ ⑤

①Beschermkap: opberg positie

② Drukverschilsensornippel-aansluiting

③ Display

④ Bedieningstoetsen

⑤ Batterij compartiment, magneten (achterzijde)

Eerste stappen

- Batterij plaatsen:

1 Batterijvak openen: Batterijdeksel naar onder duwen.
2 Batterijen (2x 1,5V Typ AAA) plaatsen. Let op de polariteit!
3 Batterijvak sluiten: batterijdeksel sluiten.

- Basisinstellingen (configuratiemodus):

Instelbare functies

·Druk-/debieteenheid:hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG, m/s, fpm
- Alleen als een eenheid van de snelheid is geselecteerd: Luchtdichtheid (Density): Knipperend cijfer instellen met, wijzigen naar het volgende cijfer met.
- Auto off functie: OFF, ON (instrument schakelt na 10 min zonder gebruik automatisch uit)

1 Bij het inschakelen van het instrument ♦hgedrukt houden tot in het display ▲en verschijnt (configuratie modus).

- De instelbare functie wordt weergegeven. De actuele instelling knippert.

2 ⚠ meermaals indrukken, tot de gewenste instelling.
3 Mode) drukken, om te bevestigen.
4 Stap 2 en 3 voor alle functies herhalen - Het meetinstrument wisselt naar de meetmodus.

Bediening

Om een debietsmeting uit te voeren moet de dichtheidseenheid en de dichtheidswaarde correct ingesteld zijn zie hoofdstuk 'Inbedrijfname', onderdeel 'basisinstellingen (configuratiemodus)'.

- Instrument inschakelen:

①drukken.

- Meetmenu wordt geopend.

- Displayverlichting aanschakelen:

Het instrument is ingeschakeld.

📄drukken.

- Displayverlichting dooft automatisch 10 sec. na het laatste gebruik.

nl

- Meetinstrument nullen:

De meetwaarden kunnen worden vervalst door een verandering in de positie van het meetinstrument. Na het op nul zetten, mag de positie van het meetinstrument niet worden gewijzigd. Nulling dient voor elke meting te worden uitgevoerd om gebrekkige opstelling of langdurige nulpunt drift te compenseren. Nulling is alleen mogelijk in een bereik van 0 ... 25% van het meetbereik.

i Het meetinstrument kan enkel in het bereik tot 10hPa genuld worden.

indrukken.

- Nulling wordt uitgevoerd.

- Displayweergave wisselen:

Instelbare weergaven

- Actuele meetwaarde

- Hold: Meetwaarden worden vastgehouden.

- Max: Maximumwaarde sinds de laatste keer aangeschakeld of de laatste reset.

- Min: Minimumwaarde sinds de laatste keer aangeschakeld of de laatste reset.

- Hold Avg: Gemiddelde over een periode, zie onder.

meermaals indrukken, tot de gewenste weergave.

- Berekening gemiddelde van het debiet over een periode:

i Functie alleen beschikbaar als eenheid m/s of fpm is ingesteld.

1 Mode meermaals drukken, tot Hold en Avg in het display verschijnt. Het laatste gemiddelde wordt weergegeven. - Als de gemiddelde waardeberekening sinds de laatste keer dat het instrument werd ingeschakeld werd uitgevoerd, wordt het laatste resultaat weergegeven.

2 Mode ingedrukt houden tot - - - oplicht. Het loslaten van Mode start automatisch de berekening van het gemiddelde, de actuele waarde wordt weergegeven.

3Metingbeëndigen: indrukken. Het gemiddelde wordt weergegeven.

Voor een verdere berekening van het gemiddelde ingedrukt houden.

4 Berekening van het gemiddelde beëndigen. kort indrukken.

- Max-/ Min-waarde terugzetten:

1 meermaals drukken, tot de gewenste instelling.
2 Mode ingedrukt houden tot - - - - verschijnt.
3 Stap 1 en 2 voor alle waarden herhalen, die teruggezet moeten worden.

- Meetinstrument uitschakelen:

♦gedrukt houden, tot het display uit gaat.

Onderhoud van het product

- Batterijen verwisselen:

1 Batterijvak openen: batterijdeksel naar onder schuiven.
2 Verbruikte batterijen verwijderen en de nieuwe batterijen plaatsen (2x 1,5V Typ AAA). Let op de polariteit!
3 Batterijvak sluiten: batterijdeksel sluiten.

- Behuizing reinigen:

Bij vervuiling de behuizing met een vochtige doek (zeep) reinigen. Geen agressieve reinigings- of oplosmiddelen gebruiken!

Vragen en antwoorden

Vragen en antwoorden

Vraag Mogelijke oorzaken/oplossingen

Hi of Lo

- meetwaarde is buiten het meetbereik (te hoog, te laag): binnen het meetbereik blijven.

Restcapaciteit <10 min: batterij wisselen.

Indien wij uw vraag niet hebben beantwoord, neem dan contact op met testoklantenservice, voor contactgegevens zie www.testo.com/service-contact

Accessoires en reserveonderdelen

Accessories en reserveonderdelen vindt u in de productcatalogi en brochures of ga naar www.testo.nl
