510 - Messgeräte Testo - Kostenlose Bedienungsanleitung

Produkttyp	Differenzdruckmanometer
Marke	Testo
Modell	510
Abmessungen (L x B x H)	119 x 46 x 25 mm (mit Schutzkappe)
Gewicht	90 g (mit Batterien und Schutzkappe)
Stromversorgung	2 Batterien 1,5 V Typ AAA
Batterielebensdauer	50 h (ohne Beleuchtung)
Messbereiche	0…100 hPa, 0…40,15 inH₂O, 2…100 m/s (mit Pitot-Rohr)
Auflösung	0,01 hPa, 0,01 inH₂O
Genauigkeit	±0,03 hPa (0…0,30 hPa), ±0,05 hPa (0,31…1,00 hPa), ±(0,1 hPa + 1,5 % v.M.) (Restbereich)
Messeinheiten	Pa, hPa, mbar, mmH₂O, mmHg, psi, inH₂O, inHg, m/s, fpm
Hauptfunktionen	Differenzdruckmessung, Durchflussmessung mit Pitot-Rohr, Hold-, Min-, Max-Funktionen, Zeitmittelwert, automatische Abschaltung, Displaybeleuchtung
Schutzart	IP40
Betriebstemperatur	0…50 °C
Lagertemperatur	-40…70 °C
Wartung und Reinigung	Gehäuse mit einem feuchten Tuch (Seifenwasser) reinigen. Keine Lösungsmittel oder starken Reinigungsmittel verwenden.
Sicherheit	Magnetfeld: Mindestens 10 cm Abstand zu Herzschrittmachern halten. Vermeiden Sie die Beschädigung anderer empfindlicher Geräte.
Ersatzteile und Reparierbarkeit	Nur Original-Testo-Ersatzteile verwenden. Wenden Sie sich für Reparaturen an den Testo-Kundendienst.
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar. Zubehör und Ersatzteile auf www.testo.com.

Häufig gestellte Fragen - 510 Testo

Wie schalte ich das Gerät ein und aus?

Einschalten: Drücken Sie kurz die Taste ⏻. Ausschalten: Halten Sie dieselbe Taste 2 Sekunden gedrückt, bis das Display erlischt.

Wie ändere ich die Maßeinheit?

Schalten Sie das Gerät aus, halten Sie dann die Taste 2 Sekunden gedrückt, um in den Konfigurationsmodus zu gelangen. Verwenden Sie ⬆, um die gewünschte Einheit auszuwählen (hPa, mbar, Pa usw.) und bestätigen Sie mit Mode.

Wie führe ich eine Durchflussmessung mit einem Pitot-Rohr durch?

Stellen Sie die Einheit auf m/s oder fpm und die Fluiddichte (Standard 1,2 kg/m³ für Luft). Schließen Sie das Pitot-Rohr an. Die Messung wird direkt angezeigt. Für einen zeitlichen Mittelwert verwenden Sie den Modus Hold Avg.

Wie setze ich den Sensor zurück?

Drücken Sie die Taste Zero (Symbol), um das Gerät zu initialisieren. Dies kompensiert Drift durch Positionsänderungen. Das Nullstellen ist nur im Bereich 0 bis 10 % des Messbereichs möglich.

Was tun, wenn das Display '----' anzeigt?

Dies kann auf einen Messwert außerhalb des Bereichs, schwache Batterien oder eine erforderliche Rückstellung hinweisen. Überprüfen Sie zuerst die Batterien und führen Sie eine Nullstellung durch. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie lange halten die Batterien?

Ca. 50 Stunden ohne Beleuchtung. Wenn das Symbol für schwache Batterie erscheint oder die Restlaufzeit unter 10 Minuten liegt, ersetzen Sie die Batterien durch zwei AAA-Batterien 1,5 V.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch mit Seifenwasser. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel, die das Gehäuse beschädigen könnten.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, die Funktion Auto Off ist standardmäßig aktiviert und schaltet das Gerät nach 10 Minuten Inaktivität aus. Sie können sie im Konfigurationsmodus deaktivieren, indem Sie Auto Off auf OFF setzen.

Kann ich das Gerät in der Nähe eines Herzschrittmachers verwenden?

Nein, das Gerät enthält starke Magnete. Halten Sie mindestens 10 cm Abstand zwischen dem Gerät und Herzschrittmachern, um Gesundheitsrisiken zu vermeiden.

Wo finde ich Zubehör oder Ersatzteile?

Zubehör und Ersatzteile sind auf www.testo.com oder bei Ihrem Händler erhältlich. Verwenden Sie nur Original-Testo-Teile.

BEDIENUNGSANLEITUNG 510 Testo

Bedienungsanleitung de....3 - 9

Instruction manual en....11 - 17

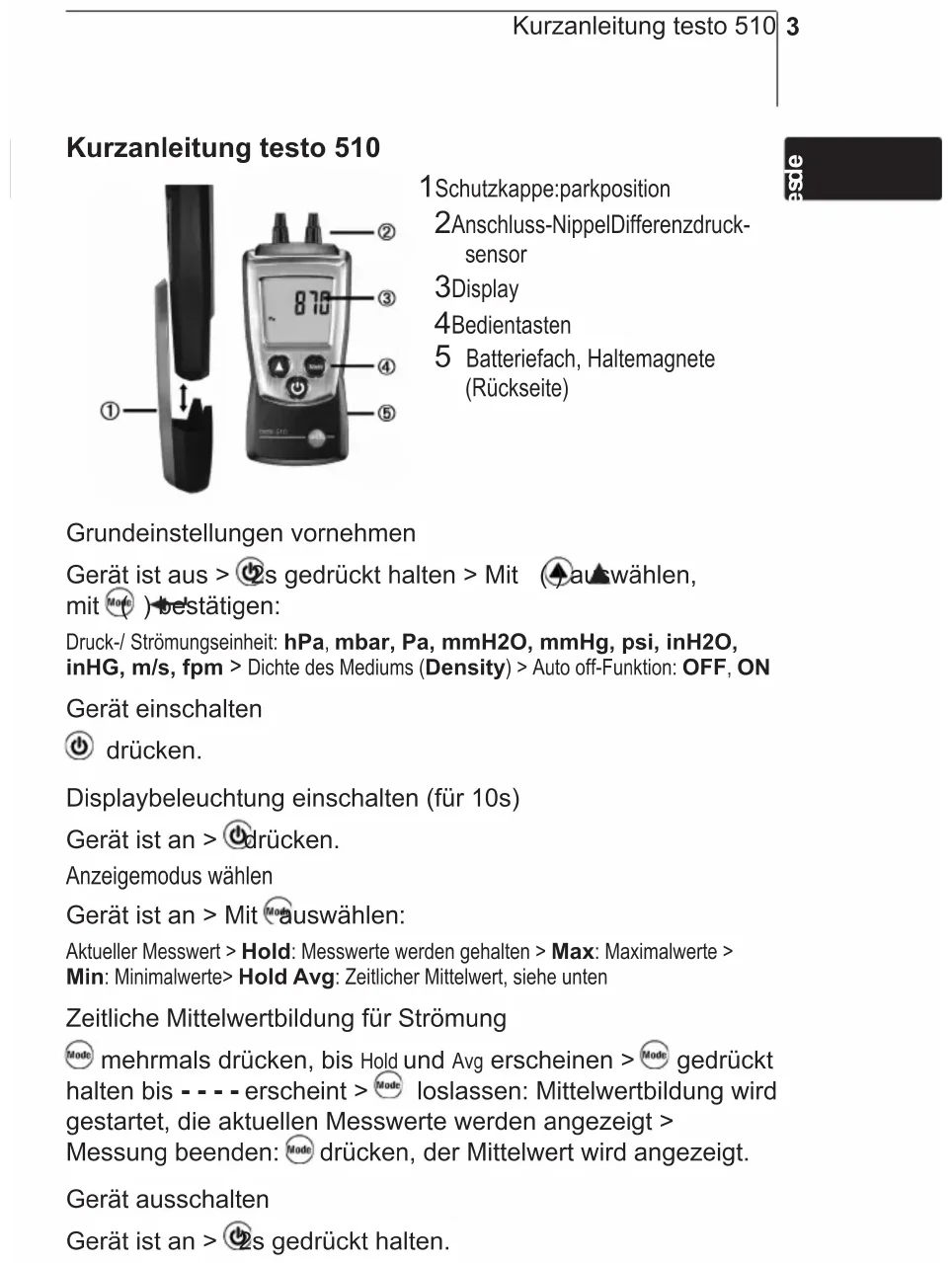

Kurzanleitung testo 510

① ② 876 ③ ④ ⑤

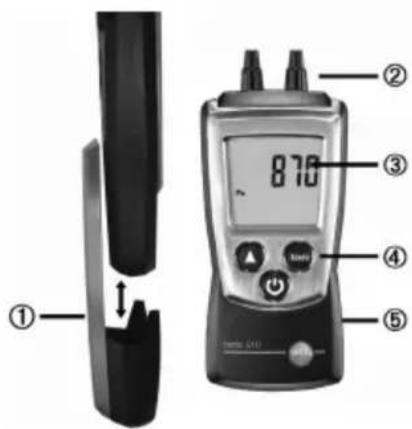

1 Schutzkappe:parkposition
2Anschluss-NippelDifferenzdruck-sensor
3Display
4Bedientasten
5 Batteriefach, Haltemagnete (Rückseite)

Grundeinstellungen vornehmen

Gerät ist aus > ☑s gedrückt halten > Mit (▲auswählen, mit Movie) bestätigen:

Druck-/ Strömungseinheit: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG, m/s, fpm > Dichte des Mediums (Density) > Auto off-Funktion: OFF, ON

Gerät einschalten

drücken.

Displaybeleuchtung einschalten (für 10s)

Gerät ist an > 📍drücken.

Anzeigemodus wählen

Gerät ist an > Mit auswählen:

Aktueller Messwert > Hold: Messwerte werden gehalten > Max: Maximalwerte >

Min: Minimalwerte> Hold Avg: Zeitlicher Mittelwert, siehe unten

Zeitliche Mittelwertbildung für Strömung

Mode mehrmals drücken, bis Hold und Avg erscheinen > Mode gedrückt halten bis - - - erscheint > Mode loslassen: Mittelwertbildung wird gestartet, die aktuellen Messwerte werden angezeigt > Messung beenden: Mode drücken, der Mittelwert wird angezeigt.

Gerät ausschalten

Gerät ist an > ⏻s gedrückt halten.

Sicherheit und Umwelt

Zu diesem Dokument

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Doku menta tion griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter.
Beachten Sie besonders die Informationen, welche durch folgende Zeichen hervorgehoben sind:

Wichtiger Hinweis.

Personenschäden / Sachschäden vermeiden

Das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.
Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder anderen aggressiven Stoffen lagern.
Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo ver wenden.

Magnetisches Feld Kann gesundheitsgefährdend für Träger von Herzschrittmachern sein!

Mindestabstand von 10 cm zwischen Herzschrittmacher und Gerät einhalten.

MagnetischesFeld Beschädigung anderer Geräte!

Sicherheitsabstand zu Pro dukten einhalten, die durch Magnetismus beschädigt werden können (z. B. Moni tore, Computer, Kreditkarten).

Umwelt schützen

Defekte Akkus und leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

Leistungsbeschreibung

epse

Funktionen und Verwendung

Das testo 510 ist ein Differenzdruck-Messgerät. Üblicher Verwendungszweck ist die Messung kleiner Differenzdrücke (z. B. Filterdurchlässigkeit prüfen), Gasfließdruckmessung, Feinzug messung sowie Strömungsmessung mit Staurohr.

Technische Daten

Messtechnische Daten

• Sensor: Differenzdrucksensor
• Messgrößen: Pa, hPa, mbar, mmH₂O, mmHg, inHG, inH₂O, psi, m/s, fpm
• Messbereiche: 0...100 hPa, 0...40.15 inH₂O 2...100 m/s (bei Staurohrfaktor 1 und Luftdichte 1,2 kg/m³)
• Auflösungen: 0.01 hPa, 0.01 inH₂O
• Genauigkeiten (Nenntemperatur 22 °C, ±1 Digit): ±0.03 hPa (0...0.30 hPa), ±0.05 hPa (0.31...1.00 hPa), ±(0.1 hPa+1.5% v. Mw.) (restl. Bereich) ±0.01 inH₂O (0...0.12 inH₂O), ±0.02 inH₂O (0.13...0.40 inH₂O), ±(0.04 inH₂O+1.5 % v. Mw.) (restl. Bereich)
• Messrate: 0.5 s

Weitere Gerätedaten

• Schutzart: IP40
• Pitot-Faktor: 1
• Umgebungsbedingungen: 0...50 °C, 32...122 °F
• Lager-/Transportbedingungen: -40...70 °C, -40...158 °F
• Spannungsversorgung: 2 x 1,5V Typ AAA
• Batteriestandzeit: 50h (ohne Displaybeleuchtung)
• Abmessungen: 119x46x25mm (inkl. Schutzkappe)
• Gewicht: 90g (inkl. Batterien und Schutzkappe)

Richtlinien, Normen und Prüfungen

• EU-Richtlinie: 2014/30/EU

Produktbeschreibung

Auf einen Blick

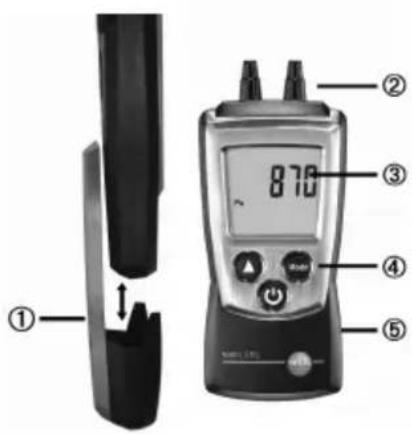

① ② 876 ③ ④ ⑤

1 Schutzkappe: Parkposition

2Anschluss-NippelDifferenzdruck-sensor

3Display

4Bedientasten

5 Batteriefach, Haltemagnete (Rückseite)

Erste Schritte

- Batterien einlegen:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

- Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

• Druck-/ Strömungseinheit: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG, m/s, fpm
• Nur bei Auswahl einer Strömungseinheit: Dichte des Mediums (Density): Blinkende Ziffer mit einstellen, mit zur nächsten Ziffer wechseln.
• Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tastenbetätigung automatisch aus)

1 Beim Einschalten des Geräts gedrückt halten, bis im Display und erscheint (Konfigurationsmodus).

- Die einstellbare Funktion wird angezeigt. Die aktuelle Einstellung blinkt.

2 mehrmals drücken, bis die gewünschte Einstellung blinkt.
3 Mode drücken, um die Eingabe zu bestätigen.
4 Schritte 2 und 3 für alle Funktionen wiederholen.

- Das Gerät wechselt in den Messmodus.

Produkt verwenden

Zur Durchführung einer Strömungsmessung müssen Dichteeinheit und Dichtewert korrekt eingestellt sein, siehe Kapitel 'Erste Schritte', Abschnitt 'Grundeinstellungen vornehmen (Konfigurationsmodus)'.

- Gerät einschalten:

① drücken.

- Der Messmodus wird geöffnet.

- Displaybeleuchtung einschalten

Gerät ist eingeschaltet.

drücken.

- Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.

- Messgerät nullen:

Durch eine Lageveränderung des Messgeräts können die Messwerte verfälscht werden. Die Lage des Mess geräts darf nach dem Nullpunkt abgleich nicht mehr geändert werden. Führen Sie vor jeder Messung einen Nullpunktabgleich durch um Lagefehler und eine Lang zeitdrift des Nullpunkts zu kompensieren. Ein Nullpunktabgleich ist nur im Bereich von 0...10% des Messbereichs möglich.

Das Gerät kann nur im Bereich bis 10hPa genullt werden.

▲drücken.

- Nullung wird durchgeführt.

- Displayansicht wechseln:

Einstellbare Ansichten

- Aktueller Messwert

· Hold: Messwerte werden gehalten

- Max: Maximalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.

- Min: Minimalwerte seit letztem Einschalten bzw. seit letztem Zurücksetzen.

· Hold Avg: Zeitlicher Mittelwert, siehe unten

mehrmals drücken, bis gewünschte Ansicht erscheint.

- Zeitliche Mittelwertbildung für Strömung:

i Diese Funktion ist nur verfügbar, wenn die Einheit m/s oder fpm eingestellt ist.

1 Mode mehrmals drücken, bis Hold und Avg im Display erscheinen.

- Falls seit dem letzten Einschalten bereits eine Mittelwert bildung durchgeführt wurde, wird das letzte Ergebnis angezeigt.

2 Mode gedrückt halten bis - - - - blinkt. Durch Loslassen von Mode wird die Mittelwertbildung automatisch gestartet, die aktuellen Messwerte werden angezeigt.

3 Messung beenden: Mrücken. Der Mittelwert wird angezeigt.

Für eine weitere Mittelwertbildung: gedrückt halten.

4 Mittelwertbildung beenden: kurz drücken.

- Max-/ Min-Werte zurücksetzen:

1 mehrmals drücken, bis gewünschte Ansicht erscheint.

2 Mode gedrückt halten bis - - - erscheint.

3 Schritte 1 und 2 für alle Werte wiederholen, die zurückgesetzt werden sollen.

- Gerät ausschalten:

gedrückt halten, bis das Display erlischt.

Produkt instand halten

- Batterien wechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.

2 Verbrauchte Batterien entnehmen und neue Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!

3 Batteriefach schließen: Batteriedeckel aufschieben.

- Gehäuse reinigen:

Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Tipps und Hilfe

Fragen und Antworten

Frage Mögliche Ursachen / Lösungen
Hi oder Lo	Messwerte außerhalb des Messbereichs (zu hoch, zu niedrig): Zulässigen Messbereich einhalten.
	Restkapazität <10min: Batterien wechseln.

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt daten siehe Internetseite www.testo.com/service-contact

Zubehör und Ersatzteile

Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com

Notizen

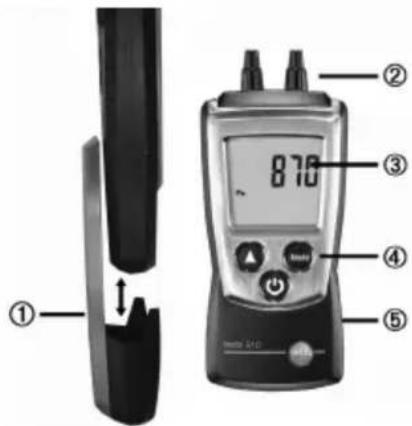

Short manual testo 510
