Producttype	Digitale geluidsmeter met dB A- en dB C-filters
Merk	Laserliner
Model	SoundTestMaster
Handmatige meetbereiken	30-80 dB, 40-90 dB, 50-100 dB, 60-110 dB, 70-120 dB, 80-130 dB
Automatisch meetbereik	30-130 dB
Nauwkeurigheid	±1,5 dB (referentieconditie 94 dB/1 kHz)
Frequentiebereik	31,5 Hz tot 8 kHz
Tijdsevaluaties	Fast (125 ms) en Slow (1 s)
Hoofdfuncties	Meting in dB A / dB C, MAX-functie, geheugenopname (16.000 punten), realtime data-overdracht via pc, DC/AC-uitgangen
Intern geheugen	16.000 meetpunten
PC-interface	RS232 opto-geïsoleerd, kabel meegeleverd
DC-uitgang	10 mV/dB, impedantie ≈ 100 ohm
AC-uitgang	0,70 Vrms bij maximale uitslag, impedantie ≈ 600 ohm
Voeding	6 AA-batterijen (1,5 V) of netvoeding 9 V DC ≥ 500 mA
Afmetingen (b × h × d)	80 × 245 × 35 mm
Gewicht (met batterijen)	350 g
Bedrijfsomstandigheden	0 °C tot 40 °C, rel. luchtvochtigheid max 80 % niet-condenserend, max hoogte 2000 m
Opslagcondities	-10 °C tot 60 °C, rel. luchtvochtigheid max 80 %
Onderhoud en reiniging	Reinigen met een licht vochtige doek, geen oplosmiddelen. Verwijder de batterijen bij langdurige opslag.
Veiligheid	Conform gebruik, vermijd mechanische belasting, extreme temperaturen, vocht. Buiten bereik van kinderen houden. De EMC-richtlijnen in acht nemen.
Reserveonderdelen en repareerbaarheid	Windkap meegeleverd, overdrachtskabel, kalibratieschroef. Jaarlijkse kalibratie aanbevolen door de serviceafdeling van Umarex-Laserliner.
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen. Voldoet aan EU en GB. Verplichte recycling aan het einde van de levensduur.

Veelgestelde vragen - SoundTestMaster Laserliner

Hoe zet ik de SoundTestMaster aan en uit?

Druk op de aan/uit-toets (markering 2) om het apparaat in of uit te schakelen.

Hoe schakel ik tussen dB A- en dB C-filters?

Druk op de toets A/C (markering 4) om te schakelen tussen de weegcurven A en C.

Hoe gebruik ik de MAX-functie?

Druk op de toets MAX (markering 3). Het display geeft dan de gemeten maximale waarde weer. Druk nogmaals om uit te schakelen.

Hoe stel ik het meetbereik in?

Gebruik de toetsen LEVEL (markering 7) om handmatig een bereik te selecteren (bijv. 30-80 dB). Houd LEVEL ▲ ingedrukt om over te schakelen naar de automatische modus (30-130 dB).

Hoe kies ik tussen de tijdsevaluaties Fast en Slow?

Druk op de toets FAST/SLOW (markering 5). Fast (125 ms) voor snelle signalen, Slow (1 s) voor trage signalen.

Hoe sla ik metingen op in het interne geheugen?

Houd de toets RECORD (markering 4) 2 seconden ingedrukt om de opname te starten. RECORD verschijnt op het scherm. Houd opnieuw 2 seconden ingedrukt om te stoppen.

Hoe zet ik opgeslagen gegevens over naar een pc?

Installeer de software (link in de handleiding), sluit de kabel aan op de pc-interface (markering 11) en op de pc. Houd de toets SEND MEMORY (markering 12) 3 seconden ingedrukt. SENDING MEMO verschijnt.

Hoe wis ik het interne geheugen?

Houd de toets LEVEL ▲ 3 seconden ingedrukt. CLR verschijnt. Houd vervolgens LEVEL ▼ 3 seconden ingedrukt om te bevestigen.

Hoe kalibreer ik de geluidsmeter?

Gebruik een geluidsniveau-calibrator (94 dB/1 kHz). Stel het bereik in op 80-130 dB. Als de weergave niet 94 dB is, stel dan bij met behulp van de kalibratieschroef (markering 10).

Welke batterijen moet ik gebruiken en hoe vervang ik ze?

Gebruik 6 AA-batterijen van 1,5 V. Open het batterijvak, plaats de batterijen met de juiste polariteit. Verwijder de batterijen bij langdurige opslag.

GEBRUIKSAANWIJZING SoundTestMaster Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Deze documenten moeten worden bewaard. Geef ze mee als u het product aan derden doorgeeft.

Doelmatig gebruik

Het geluidsniveau-meettoestel is bedoeld voor het meten van geluidsniveaus, zowel met beoordelingsfilters voor de frequentie volgens de standaardcurven dB A en dB C als met twee tijdbeoordelingen (fast/slow). Een intern geheugen is bedoeld voor de opname van meetgegevens bij langetermijnmetingen, de interne interface maakt real time-protocollering aan de pc mogelijk.

Veiligheidsinstructies

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

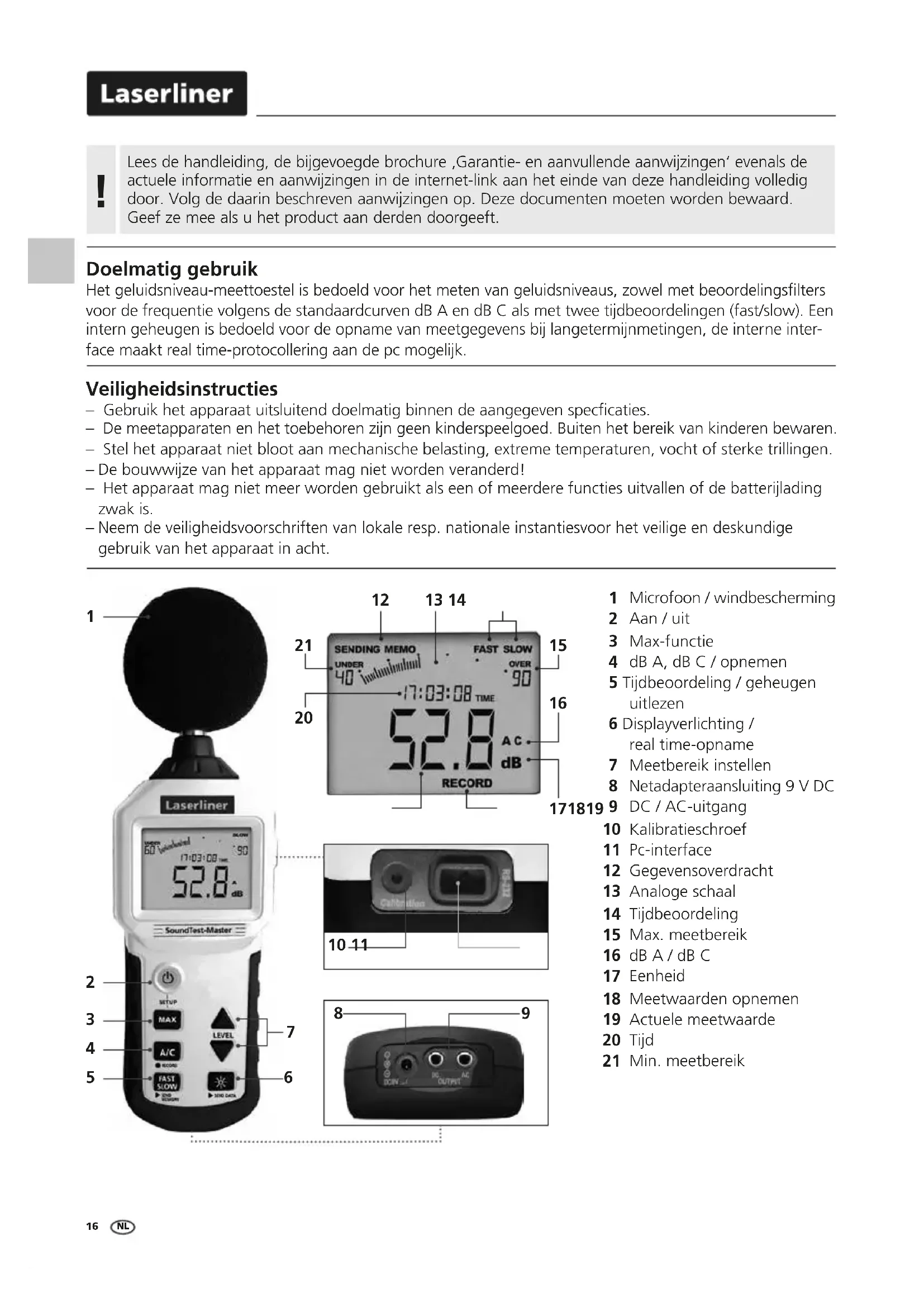

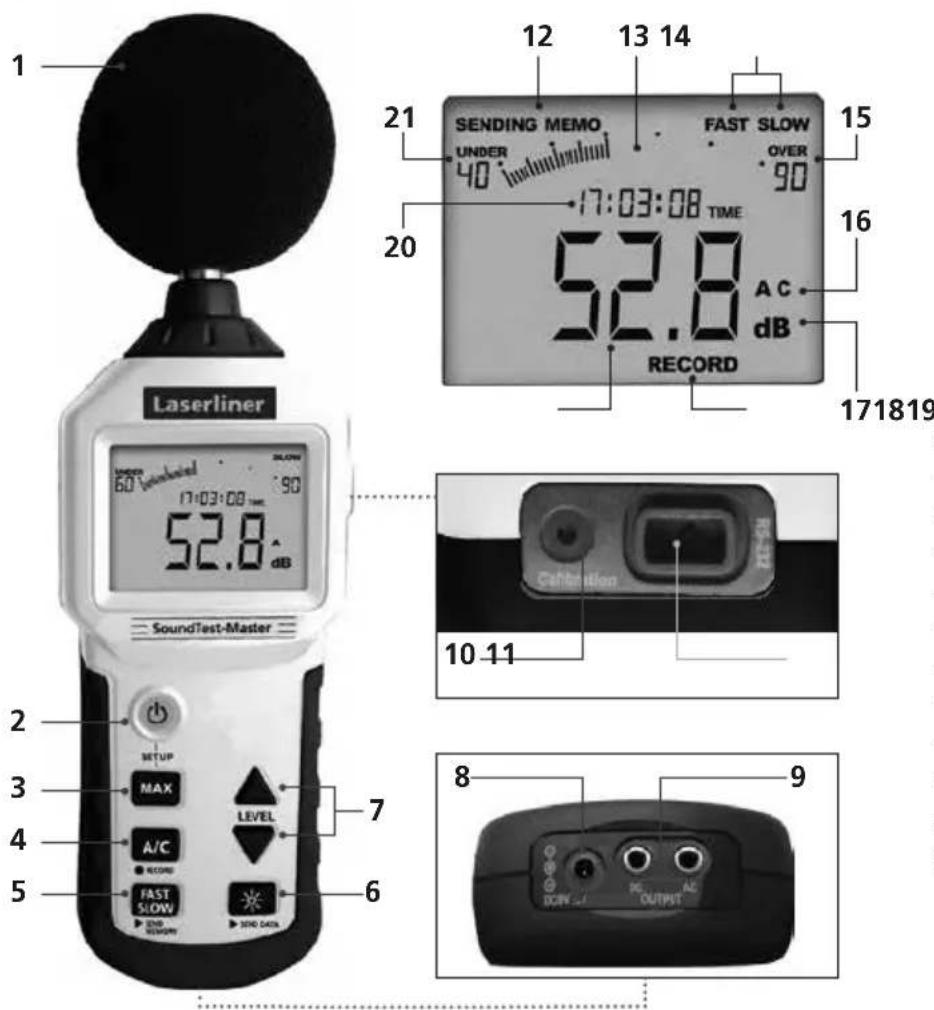

1 21 12 13 14 SENDING MEMO FAST SLOW 15 UNDER 40 OVER 90 17:03:08 TIME 20 52.8 dB AC dB 171819 Laserliner SoundTest-Master UNDER 60 Suggested 90 52.8 dB SETUP MAX LEVEL A/C RECORD FAST SLOW END SENSY SOUND DATA 10-11 Catheterion 8 9 DINJ OUTPUT

1 Microfoon / windbescherming
2 Aan / uit
3 Max-functie
4 dB A, dB C / opnemen
5 Tijdbeoordeling / geheugen uitlezen
6 Displayverlichting / real time-opname
7 Meetbereik instellen
8 Netadapteraansluiting 9 V DC
9 DC / AC-uitgang
10 Kalibratieschroef
11 Pc-interface
12 Gegevensoverdracht
13 Analoge schaal
14 Tijdbeoordeling
15 Max. meetbereik
16 dB A / dB C
17 Eenheid
18 Meetwaarden opnemen
19 Actuele meetwaarde
20 Tijd
21 Min. meetbereik

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

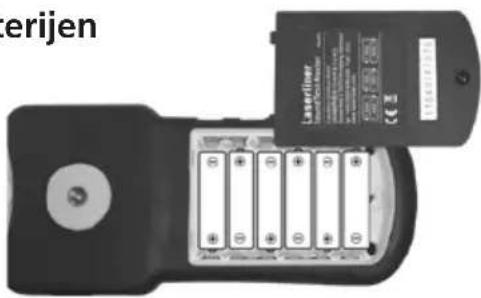

1 Plaatsen van de batterijen

Open het batterijvakje en plaats de batterijen (6 x type AAA) overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

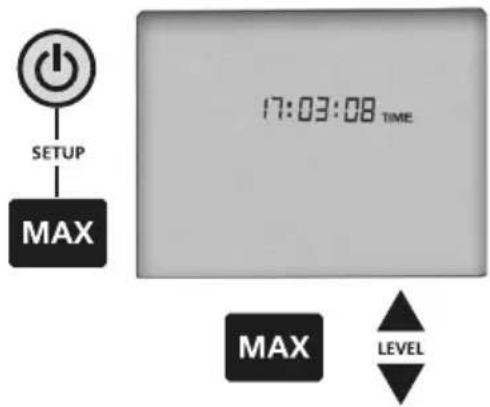

3 Datum / tijd instellen (setup)

Bij de ingebruikname dienen de actuele datum en de tijd te worden ingesteld. Op deze wijze kunnen de opgeslagen meetwaarden voor de latere analyse worden toegewezen. Houd de toets 'MAX' tijdens het inschakelen ingedrukt. Met behulp van de toetsen 'LEVEL' kunt u de waarde veranderen, met de toets 'MAX' springt u naar de volgende waarde. Datumformaat: jaar/maand/dag. Schakel het toestel uit om de instellingen op te slaan.

SETUP MAX 17:03:08 TIME MAX LEVEL

4 Geluidsdrukniveau (dB)

Dit apparaat neemt het geluid op vergelijkbare wijze op als het menselijke oor. De geïntegreerde microfoon ontvangt de binnenkomende geluidsgolven en vormt deze om in elektrische signalen. Het menselijke gehoor functioneert volgens bepaalde gehoorcurven. Hoe hoger de geluidsdruk, hoe harder het geluid ervaren wordt. Hoe hoger de frequentie, hoe hoger het geluid ervaren wordt. Dit meettoestel is uitgerust met filters om een gehoorconforme meting te waarborgen. De A-meting (dB(A)) vormt de frequentiegang van het menselijke gehoor en wordt in de meeste metingen van werk- en omgevingslawaai toegepast.

40 SLOW 90 17:03:08 TIME 52.8 AC dB A/C

De C-beoordeling wordt bijv. bij industriële metingen toegepast.

Na het inschakelen kunt u met behulp van de toets 'A/C' omschakelen tussen de beoordelingsfilters dB A / dB C.

Sterke windgeluiden (>10 m/sec.) kunnen de meetwaarde beïnvloeden. Gebruik in dit geval de de bijgeleverde windbescherming.

Geluidsbron Geluidsdrukniveau in db(A)

Gehoordrempel	0
Rustig woongebied	30...40
Zacht gesprek, rustig kantoor	40...50
Normaal gesprek	50...60
Druk wegverkeer	70...80
Roepen, schreeuwen	80...85
Persluchthamer (10 m afstand)	90...100
Start van een straaljager (100 m afstand)	120...130
Pijngrens	140

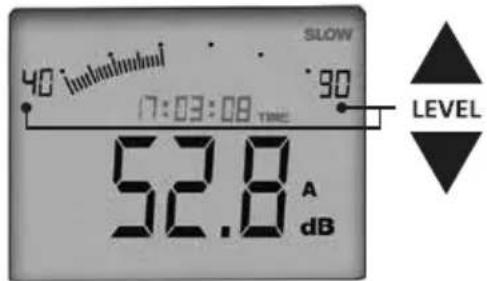

5 Meetbereik

Voor zo nauwkeurig mogelijke meetresultaten moet u het dienovereenkomstige meetbereik in het toestel kiezen. Het toestel beschikt zowel over de mogelijkheid om een meetbereik handmatig in te stellen als over een automatische bereiksherkenning. Door indrukken van de toetsen 'LEVEL' kunt het gewenste meetbereik instellen. Druk de toets 'LEVEL ▲' in totdat het meetbereik 30 ... 130 dB op het display verschijnt om het automatische meetbereik in te stellen.

SLOW 40:imbalimbal 90 17:03:08 TIME 52.8 A dB LEVEL

Meetbereik: handmatig
30 ... 80 dB 60 ... 110 dB
40 ... 90 dB 70 ... 120 dB
50 ... 100 dB	80 ... 130 dB
Meetbereik: automatisch
30 ... 130 dB

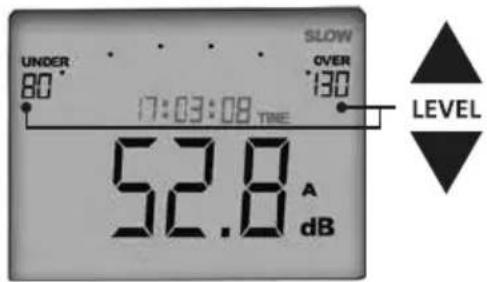

UNDER 80° SLOW OVER 130° 17:03:08 TIME LEVEL 52.8 A dB

Als de meetwaarden buiten het vooringestelde meetbereik liggen, verschijnt de volgende melding op het display:

UNDER	De meetwaarde ligt onder het meetbereik. Corrigeer het meetbereik naar beneden.
OVER	De meetwaarde ligt boven het meetbereik. Corrigeer het meetbereik naar boven.

Gebruik het automatische meetbereik om het desbetreffende bereik uit te peilen. Schakel vervolgens over naar het berekende, handmatige meetbereik omdat hier een grotere nauwkeurigheid wordt bereikt. De meetwaarde dient idealiter in het midden van het vastgelegde meetbereik te liggen.

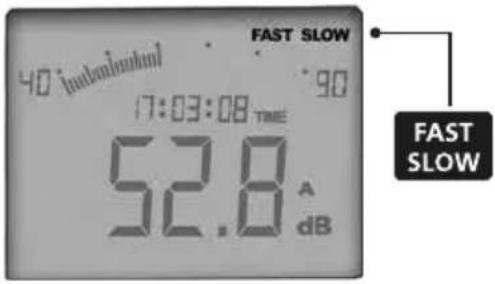

6 Tijdbeoordeling (FAST/SLOW)

FAST SLOW 40 mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/mb/MB 17:03:08 TIME 52.8 A dB FAST SLOW

Het toestel beschikt over twee verschillende meetintervallen. Bij signalen die snel veranderen, dient de tijdbeoordeling 'FAST' te worden ingesteld. Bij constante signalen die langzaam veranderen, dient de tijdbeoordeling 'SLOW' te worden ingesteld. Het meetinterval bij 'FAST' bedraagt 125 milliseconden en 1 seconde bij 'SLOW'. Door indrukken van de toets 'FAST/SLOW' kan de tijdbeoordeling tijdens de meting te allen tijde worden omgeschakeld.

Let op de correcte instelling van de tijdbeoordeling volgens het te meten signaal. Als bij snel veranderende signalen 'SLOW' als tijdbeoordeling wordt gebruikt, kan dit leiden tot een verkeerd meetresultaat omdat eventuele pieken niet worden geregistreerd.

7 MAX-functie

Druk op de toets 'MAX' om de MAX-functie te activeren. De actueel weergegeven meetwaarde komt overeen met de grootste gemeten waarde. Lagere meetwaarden worden niet weergegeven. Druk opnieuw op de toets 'MAX' om deze functie te deactiveren.

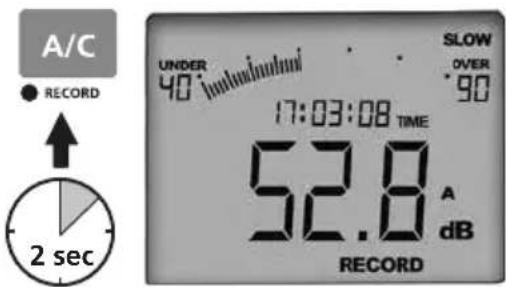

8 Meetwaarden opnemen (RECORD)

Met het interne geheugen kunnen meetgegevens tijdens een meting worden opgenomen. De opgeslagen gegevens kunnen worden uitgelezen voor een latere analyse. Het geheugen heeft een capaciteit van 16.000 meetpunten. Druk 2 seconden lang op de toets 'RECORD' om de opname te starten. Onder op het display verschijnt 'RECORD'. Druk nogmaals 2 seconden op deze toets om de opname te beëindigen. Zodra het geheugen in het toestel vol is, verschijnt 'FULL' op het display.

A/C ● RECORD 2 sec UNDER 40 °C SLOW OVER 90 17:03:08 TIME 52.8 A dB RECORD

! Start pas met de meetopname als het toestel op een veilige plaats staat en correct is ingesteld. Bedieningshandelingen tijdens de opname kunnen tot verkeerde metingen leiden.

Het interne geheugen is beperkt tot 16000 meetpunten. Langere metingen kunt u in real-time uitvoeren met behulp van de Windows-software.

9 Geheugen wissen

Druk 3 seconden lang op de toets 'LEVEL ▲' om alle gegevens in het geheugen te wissen. Op het display verschijnt 'CLR'. Druk 3 seconden op de toets 'LEVEL ▼' om het wissen van de gegevens te bevestigen. Vervolgens knippert de weergave 'CLR' kortstondig. Zodra het normale display weer verschijnt, zijn alle gegevens gewist.

10 Opgeslagen gegevens overdragen (SEND MEMORY)

Voordat de gegevens uitgelezen kunnen worden, dient u de software op de pc te installeren. Volg de instructies op https://packd.li/ll/stm/ap/wi, start het installatieprogramma en volg de installatieroutine.

Start de applicatie na de succesvolle installatie. Sluit vervolgens de bijgeleverde overdrachtskabel aan op de pc-interface van het toestel. Op de andere zijde verbindt u de kabel met een vrije port van uw pc. Houd de toets 'SEND MEMORY' gedurende 3 seconden ingedrukt om de gegevens over te dragen. Op het display verschijnt 'SENDING MEMO'. De melding verdwijnt weer zodra de gegevens zijn overgedragen.

SENDING MEMO 40 mbouvelation SLOW 90 17:03:08 TIME 52.8 A dB

!

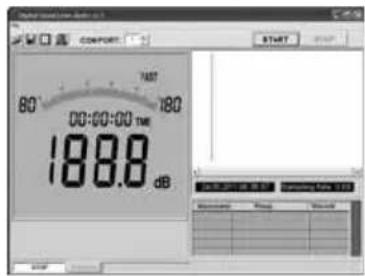

Als het gehele meetgeheugen naar de pc wordt overgebracht, dan kan de gehele overdracht lang duren. De verbinding met de pc is ontworpen door een optisch ontkoppelde interface om interferentie tijdens real-time overdracht te voorkomen. Hierdoor worden slechts beperkte gegevensoverdrachtssnelheden bereikt.

80° 00:00:00 TIME 188.8 dB FAST START

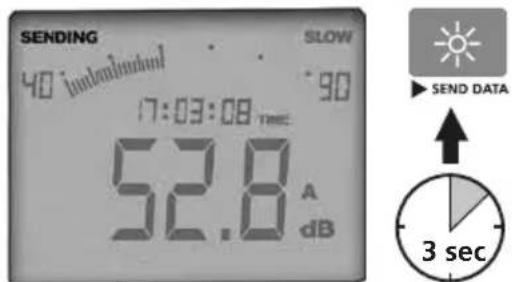

11 Real time-opname (SEND DATA)

Bij omvangrijke metingen waarbij het interne geheugen niet voldoende plaats biedt voor de opgenomen gegevens, bestaat de mogelijkheid om de gegevens in real time naar de pc over de dragen. De gegevens worden dus direct op de pc opgeslagen. Ook kunnen de meetwaarden direct op de pc-monitor weerge-geven en geobserveerd worden.

SENDING SLOW 40 undelastinal 90 17:03:08 TIME 52.8 A dB SEND DATA 3 sec

Sluit het toestel zoals onder punt 10 beschreven aan op de pc en start vervolgens de software. Houd de toets 'SEND DATA' gedurende 3 seconden ingedrukt om de gegevensoverdracht te starten. Op het display verschijnt 'SENDING'. Alle opgenomen gegevens worden nu in real time op de pc weergegeven. Druk opnieuw 3 seconden op de toets 'SENDING DATA' om de gegevensoverdracht te beëindiging.

12 DC/AC-uitgang

Het toestel beschikt over analoge signaaluitgangen. Via de DC-uitgang wordt het dB A- resp. het dB C-signaal uitgegeven voor de aansluiting op bijv. de meetschrijver (chart recorder). De AC-uitgang stelt het ongefilterde signaal dat direct van de microfoon wordt opgenomen, ter beschikking voor de aansluiting op bijv. oscilloscopen.

DC AC OUTPUT

13 Kalibratie en afstelling

De controle van de kalibratie kan door middel van een geluidsdruk-kalibrator conform IEC/EN 60942:2003vv worden uitgevoerd. Daarbij wordt door de kalibrator een ingestelde geluidssterkte van 94 dB voorgeschreven. Het toestel dient in de instelling 80 ... 130 dB te worden gecontroleerd en moet de dienovereenkomstige weergave 94 dB plus tolerantie op het display weergeven. In geval van een afwijking ten opzichte van de ingestelde waarde kunt u het meettoestel via de kalibratieschroef instellen op de gewenste 94 dB.

Bij langetermijnmetingen adviseren wij, het toestel met een geregelde netadapter te gebruiken (9 V, >= 500 mA DC, DC-stekker 3,5 x 1,3 mm). De regeling en filtering van de netadapter dienen van goede kwaliteit te zijn om eventuele uitwerkingen op het meetsignaal uit te sluiten (wisselspanningsaandeel (ripple) <= 100 mV).

15 Bevestigen op statieven

Voor bepaalde meettaken kan het zinvol zijn om het toestel op een statief te bevestigen. Draai het toestel met de klok mee op een 1/4" statief om het te bevestigen. Draai het toestel tegen de klok in weer los.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens (Technische wijzigingen voorbehouden. 23W23)
Meetbereik / handmatig bereik 30 dB ... 80 dB	40 dB ... 90 dB50 dB ... 100 dB60 dB ... 110 dB70 dB ... 120 dB80 dB ... 130 dB
Meetbereik / automatisch bereik 30 dB ... 130 dB
Nauwkeurigheid ± 1,5 dB (referentievoorwaarde 94 dB / 1 kHz)
Dynamisch bereik 50 dB
Testvoorwaarde 94 dB, 1 kHz sinussignaa
Frequentiebereik 31,5 Hz ... 8 kHz
Meetinterval Fast: 125 ms, Slow: 1 sec.
Resolutie digitale weergave 0,1 dB, Meetsnelheid: 2 metingen/seconde
Resolutie analoge weergave 1 dB, Meetsnelheid: 20 metingen/seconde
Microfoon Elektret-condensator microfoon
Gegevensgeheugen 16.000 meetpunten
AC-spanningsuitgang 0,70 Vrms bij volle uitslag ca. 600 ohm uitgangsimpedantie
DC-spanningsuitgang 10 mV / dB, ca. 100 ohm uitgangsimpedantie
Interface optisch geïsoleerde RS 232
Systeemvereisten Windows XP / Vista / 7 / 8 / 10 / 11, 32bit / 64bit
Voeding	6 x 1,5 V AAA
Netadapteraansluiting	DC 9V ≥ 500 mA (ripple < 100 mV)
Arbeidstemperatuur	0°C ... 40°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdam Peil)
Opslagtemperatuur	-10°C ... 60°C, Luchtvochtigheid max. 80% rH
Afmetingen (B x H x D)	80 x 245 x 35 mm
Gewicht (incl. batterijen)	350 g

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen.
