Produkttyp	Digitales Schallpegelmessgerät mit dB A- und dB C-Filtern
Marke	Laserliner
Modell	SoundTestMaster
Manuelle Messbereiche	30-80 dB, 40-90 dB, 50-100 dB, 60-110 dB, 70-120 dB, 80-130 dB
Automatischer Messbereich	30-130 dB
Genauigkeit	±1,5 dB (Referenzbedingung 94 dB/1 kHz)
Frequenzbereich	31,5 Hz bis 8 kHz
Zeitbewertungen	Fast (125 ms) und Slow (1 s)
Hauptfunktionen	Messung in dB A / dB C, MAX-Funktion, Speicheraufzeichnung (16.000 Punkte), Echtzeit-Datenübertragung über PC, Gleich-/Wechselspannungsausgänge
Interner Speicher	16.000 Messpunkte
PC-Schnittstelle	Optoisolierte RS232, Kabel im Lieferumfang
Gleichspannungsausgang	10 mV/dB, Impedanz ≈ 100 Ohm
Wechselspannungsausgang	0,70 Vrms bei max. Auslenkung, Impedanz ≈ 600 Ohm
Stromversorgung	6 AA-Batterien (1,5 V) oder Netzteil 9 V Gleichspannung ≥ 500 mA
Abmessungen (B × H × T)	80 × 245 × 35 mm
Gewicht (mit Batterien)	350 g
Betriebsbedingungen	0 °C bis 40 °C, max. 80 % relative Luftfeuchtigkeit ohne Kondensation, max. Höhe 2000 m
Lagerbedingungen	-10 °C bis 60 °C, max. 80 % relative Luftfeuchtigkeit
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen, keine Lösungsmittel. Bei längerer Lagerung Batterien entfernen.
Sicherheit	Bestimmungsgemäße Verwendung, mechanische Belastungen, extreme Temperaturen, Feuchtigkeit vermeiden. Außerhalb der Reichweite von Kindern aufbewahren. EMV-Richtlinien einhalten.
Ersatzteile und Reparierbarkeit	Windschutz im Lieferumfang, Übertragungskabel, Kalibrierschraube. Jährliche Kalibrierung durch den Kundendienst Umarex-Laserliner empfohlen.
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar. Konform mit EU und GB. Am Ende der Lebensdauer Recycling vorgeschrieben.

Häufig gestellte Fragen - SoundTestMaster Laserliner

Wie schalte ich den SoundTestMaster ein und aus?

Drücken Sie die Ein-/Aus-Taste (Markierung 2), um das Gerät ein- oder auszuschalten.

Wie wechsle ich zwischen den dB A- und dB C-Filtern?

Drücken Sie die A/C-Taste (Markierung 4), um zwischen den Bewertungskurven A und C zu wechseln.

Wie verwende ich die MAX-Funktion?

Drücken Sie die MAX-Taste (Markierung 3). Das Display zeigt dann den gemessenen Maximalwert an. Nochmals drücken, um zu deaktivieren.

Wie stelle ich den Messbereich ein?

Verwenden Sie die LEVEL-Tasten (Markierung 7), um manuell einen Bereich auszuwählen (z. B. 30-80 dB). Halten Sie LEVEL ▲ gedrückt, um in den Automatikmodus (30-130 dB) zu wechseln.

Wie wähle ich zwischen den Zeitbewertungen Fast und Slow?

Drücken Sie die FAST/SLOW-Taste (Markierung 5). Fast (125 ms) für schnelle Signale, Slow (1 s) für langsame Signale.

Wie speichere ich Messungen im internen Speicher?

Halten Sie die RECORD-Taste (Markierung 4) 2 Sekunden lang gedrückt, um die Aufnahme zu starten. RECORD wird auf dem Bildschirm angezeigt. Halten Sie erneut 2 Sekunden gedrückt, um zu stoppen.

Wie übertrage ich die gespeicherten Daten auf einen PC?

Installieren Sie die Software (Link in der Anleitung), schließen Sie das Kabel an die PC-Schnittstelle (Markierung 11) und an den PC an. Halten Sie die SEND MEMORY-Taste (Markierung 12) 3 Sekunden lang gedrückt. SENDING MEMO wird angezeigt.

Wie lösche ich den internen Speicher?

Halten Sie die LEVEL ▲-Taste 3 Sekunden lang gedrückt. CLR wird angezeigt. Halten Sie dann die LEVEL ▼-Taste 3 Sekunden lang gedrückt, um zu bestätigen.

Wie kalibriere ich das Schallpegelmessgerät?

Verwenden Sie einen Schallpegelkalibrator (94 dB/1 kHz). Stellen Sie den Bereich 80-130 dB ein. Wenn die Anzeige nicht 94 dB beträgt, justieren Sie mit der Kalibrierschraube (Markierung 10).

Welche Batterien verwenden und wie wechselt man sie?

Verwenden Sie 6 AA-Batterien mit 1,5 V. Öffnen Sie das Batteriefach, legen Sie die Batterien polrichtig ein. Entfernen Sie die Batterien bei längerer Lagerung.

BEDIENUNGSANLEITUNG SoundTestMaster Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Produkts mitzugeben.

Bestimmungsgemäße Verwendung

Das Schallpegelmessgerät dient zur Messung von Schallpegeln sowohl mit den Frequenzbewertungsfiltern nach den Standardkurven dB A und dB C als auch mit zwei Zeitbewertungen (Fast/Slow). Ein interner Speicher dient zur Aufzeichnung von Messdaten bei Langzeitmessungen, die interne Schnittstelle ermöglicht die Echtzeitprotokollierung am PC.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Baulich darf das Gerät nicht verändert werden.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Bitte beachten Sie zur sachgemäßen Verwendung des Gerätes die Sicherheitshinweise von lokalen bzw. nationalen Behörden.

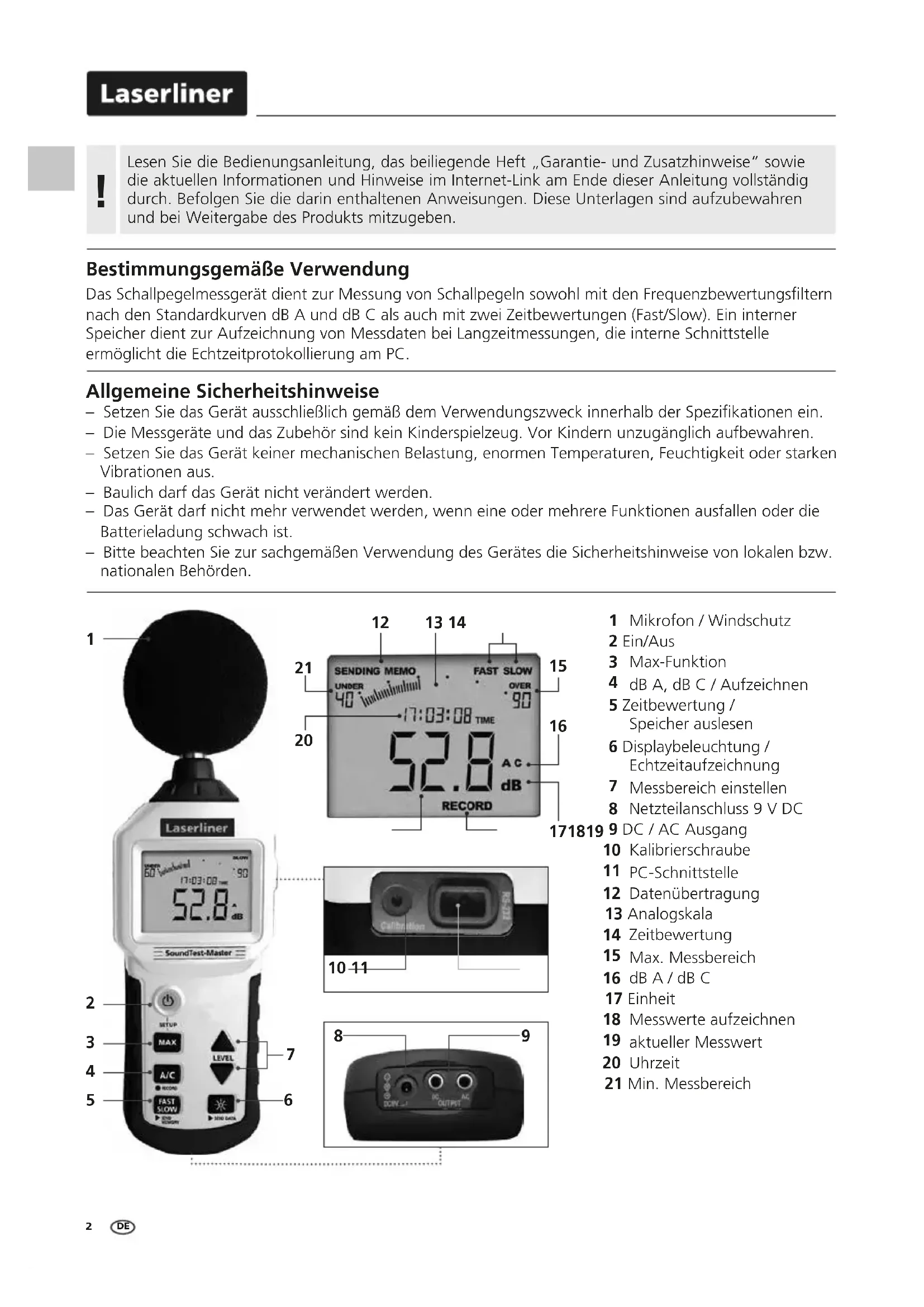

1 21 12 13 14 SENDING MEMO FAST SLOW 15 UNDER 40 OVER 90 17:03:08 TIME 20 52.8 dB AC dB RECORD 171819 Laserliner 60 Voutlared 90 52.8 dB SoundTest-Master SETUP MAX LEVEL A/C RECORD FAST SLOW END HISTORY 7 6 10-11 CALIFERATION 8 9 DON OUTPUT

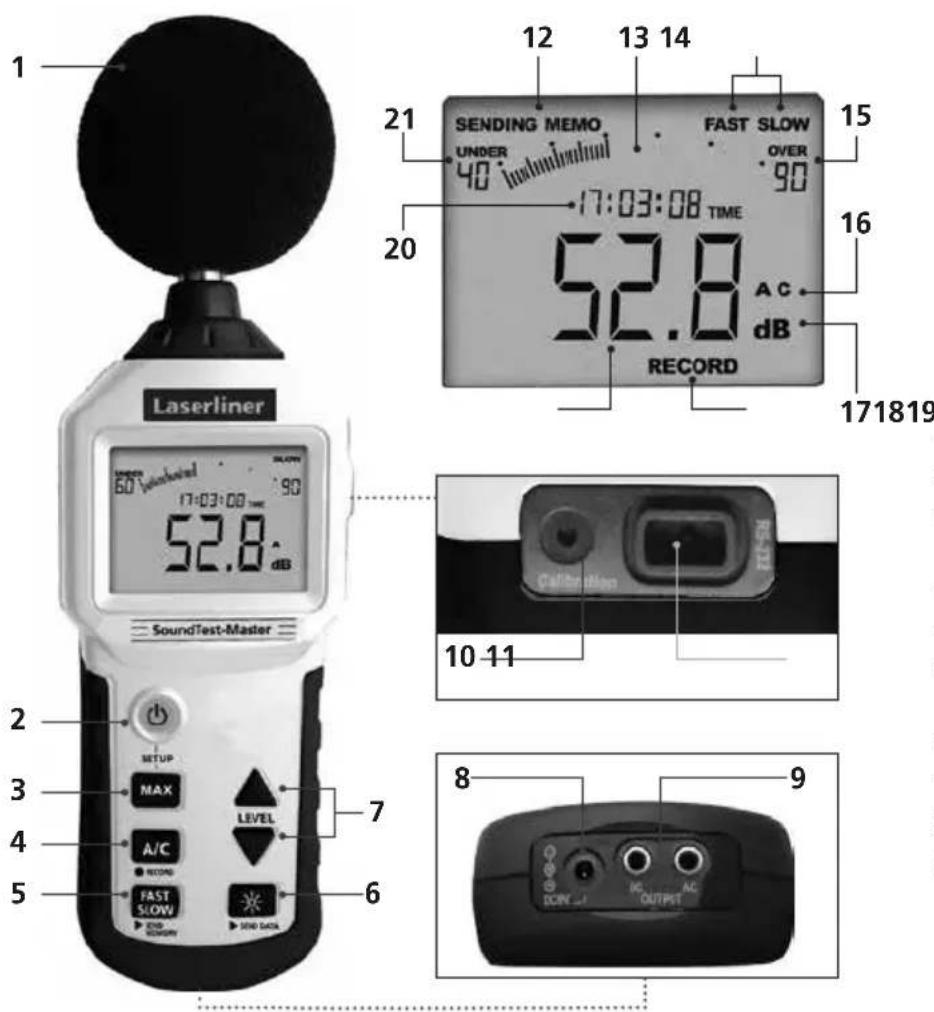

1 Mikrofon / Windschutz
2 Ein/Aus
3 Max-Funktion
4 dB A, dB C / Aufzeichnen
5 Zeitbewertung / Speicher auslesen
6 Displaybeleuchtung / Echtzeitaufzeichnung
7 Messbereich einstellen
8 Netzteilanschluss 9 V DC
9 DC / AC Ausgang
10 Kalibrierschraube
11 PC-Schnittstelle
12 Datenübertragung
13 Analogskala
14 Zeitbewertung
15 Max. Messbereich
16 dB A / dB C
17 Einheit
18 Messwerte aufzeichnen
19 aktueller Messwert
20 Uhrzeit
21 Min. Messbereich

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

1 Einsetzen der Batterien

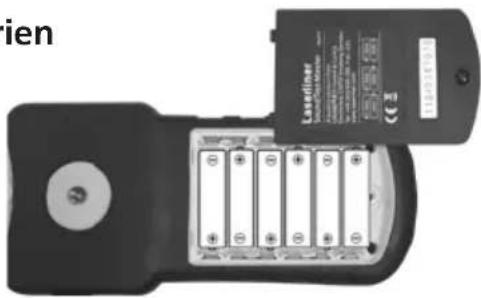

Das Batteriefach öffnen und Batterien (6 x Typ AAA) gemäß den Installations-symbolen einlegen. Dabei auf korrekte Polarität achten.

3 Datum / Uhrzeit einstellen (Setup)

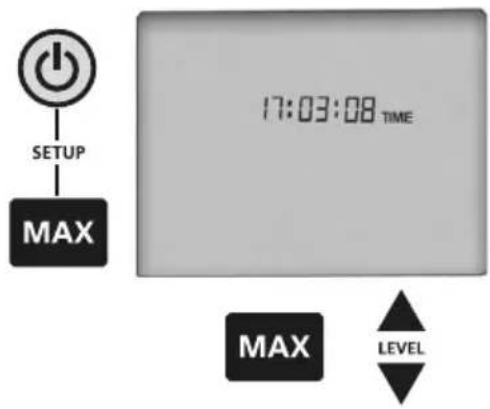

Bei Inbetriebnahme sollte das aktuelle Datum sowie die Uhrzeit eingestellt werden. Somit ist die Zuordnung von gespeicherte Messwerten für die spätere Auswertung gewährleistet. Beim Einschalten die Taste "MAX" gedrückt halten. Mit den Tasten "LEVEL" kann der Wert verändert werden, mit der Taste "MAX" zum nächsten Wert springen. Datumsformat: Jahr/Monat/Tag. Zum Speichern Gerät ausschalten.

4 Schalldruckpegel (dB A / dB C)

Dieses Gerät nimmt den Schall ähnlich auf wie das menschliche Ohr. Das integrierte Mikrophon empfängt die ankommenen Schallwellen und wandelt diese in elektrische Signale um. Das menschliche Gehör funktioniert nach gewissen Hörkurven. Je höher der Schalldruck, desto lauter wird der Ton empfunden. Je höher die Frequenz, desto höher wird der Ton empfunden. Um eine gehörrichtige Messung zu gewährleisten, ist dieses Messgerät mit Filtern ausgestattet. Die A-Bewertung (dB A) bildet den Frequenzgang des menschlichen Gehörs nach und wird bei den meisten Arbeits- und Umweltlärmessungen angewandt.

Die C-Bewertung wird z.B. bei industriellen Messungen verwendet.

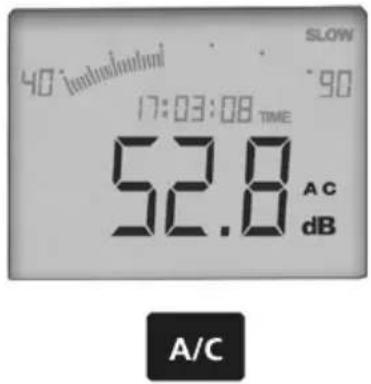

Nach dem Einschalten die Bewertungsfilter dB A / dB C durch Drücken der Taste "A/C" umschalten.

40 untension SLOW 90 17:03:08 TIME 52.8 AC dB A/C

Starke Windgeräusche (> 10m/Sek.) können den Messwert beeinflussen. Verwenden Sie in diesem Fall den mitgelieferten Windschutz.

Geräuschquelle Schalldruckpegel in dB (A)
Hörschwelle	0
ruhige Wohnlage	30...40
leise Unterhaltung, ruhiges Büro	40...50
normale Unterhaltung	50...60
starker Straßenverkehr	70...80
Rufen, Schreien	80...85
Presslufthammer (10 m Entfernung)	90...100
Start von Düsenmaschinen (100 m Entfernung)	120...130
Schmerzgrenze	140

5 Messbereich

Um möglichst genaue Messergebnisse zu erzielen, ist es notwendig, den entsprechenden Messbereich im Gerät auszuwählen. Das Gerät verfügt sowohl über die Möglichkeit einen Messbereich manuell auszuwählen, als auch eine automatische Bereichserkennung.

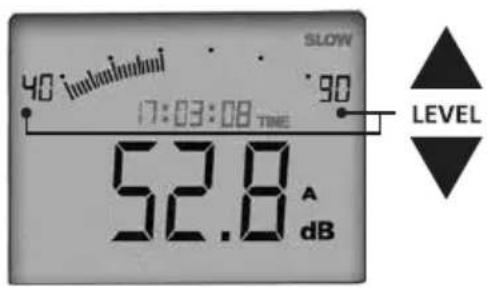

Durch Drücken der Tasten "LEVEL" den gewünschten Messbereich einstellen. Um den automatischen Messbereich einzustellen die Taste "LEVEL ▲" solange drücken, bis der Messbereich 30...130 dB im Display erscheint.

Liegen die Messwerte außerhalb des voreingestellten Messbereich, erscheint im Display folgender Hinweis:

UNDER	Der Messwert liegt unterhalb des Messbereichs. Den Messbereich nach unten korrigieren.
OVER	Der Messwert liegt oberhalb des Messbereichs. Den Messbereich nach oben korrigieren.

Nutzen Sie zum Auspegeln des entsprechenden Bereichs den automatischen Messbereich. Schalten Sie anschließend in den ermittelten manuellen Messbereich um, da hier eine höhere Genauigkeit erzielt wird. Der Messwert sollte idealerweise mittig zwischen dem festgelegten Messbereich liegen.

6 Zeitbewertung (FAST/SLOW)

FAST SLOW 40 dB FAST SLOW 17:03:08 TIME 52.8 A dB

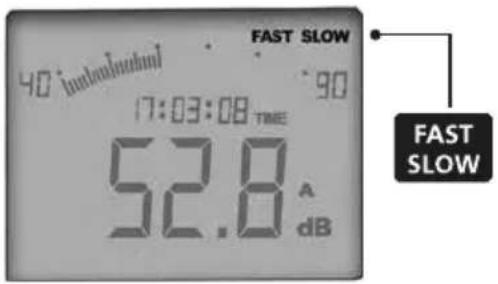

Das Gerät verfügt über zwei unterschiedliche Messintervalle. Bei Signalen, die sich schnell verändern, sollte die Zeitbewertung "FAST" eingestellt werden. Bei kontinuierlichen Signalen, die sich langsam verändern, sollte die Zeitbewertung "SLOW" eingestellt werden. Der Messintervall bei "FAST" beträgt 125 Millisekunden, bei "SLOW" 1 Sekunde. Durch Drücken der Taste "FAST/SLOW" kann die Zeitbewertung während der Messung jederzeit umgeschaltet werden.

Achten Sie auf die richtige Einstellung der Zeitbewertung gemäß dem zu messenden Signal. Wird "SLOW"-Bewertung bei sich schnell ändernden Signalen benutzt, kann das ein falsches Mess ergebnis zur Folge haben, da eventuelle Spitzenpegel nicht erfasst werden.

7 MAX-Funktion

Durch Drücken der Taste "MAX" wird die MAX-Funktion aktiviert. Der aktuell angezeigte Messwert entspricht dem größten gemessenen Wert. Niedrigere Messwerte werden nicht angezeigt. Erneutes Drücken der Taste "MAX" deaktiviert die Funktion.

8 Messwerte aufzeichnen (RECORD)

Ein interner Speicher ermöglicht das Aufzeichnen von Messdaten während einer Messsitzung. Die gespeicherten Daten können zur späteren Auswertung ausgelesen werden. Der Speicher umfasst eine Kapazität von 16.000 Messpunkten.

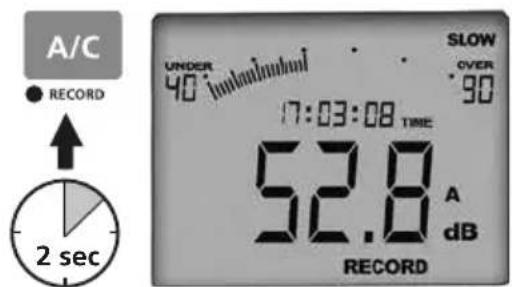

Um die Aufzeichnung zu starten, die Taste "RECORD" für 2 Sekunden gedrückt halten. "RECORD" erscheint unten im Display. Zum Beenden der Aufzeichnung die Taste ebenfalls für 2 Sekunden gedrückt halten. Sobald der Speicherplatz im Gerät komplett belegt ist, erscheint "FULL" im Display.

A/C ● RECORD 2 sec UNDER 40 °C SLOW OVER 90 17:03:08 TIME 52.8 A dB RECORD

Starten Sie erst mit der Messaufzeichnung, wenn das Gerät sicher aufgestellt und eingestellt ist. Bedienvorgänge währender Aufzeichnung können Fehlmessungen verursachen.
Der interne Speicherplatz ist begrenzt auf 16000 Messpunkte, längere Messungen können im Echtzeitbetrieb mit der Windows Software durchgeführt werden.

9 Speicher löschen

Um die Daten im Speicher vollständig zu löschen, die Taste "LEVEL ▲" für 3 Sekunden gedrückt halten. Im Display erscheint "CLR". Zum Bestätigen des Löschvorgangs die Taste "LEVEL ▼" für 3 Sekunden gedrückt halten. Anschließend blinkt die Anzeige "CLR" für eine kurze Zeit. Sobald die normale Displayansicht wieder erscheint, ist der Löschvorgang abgeschlossen.

10 Gespeicherte Daten übertragen (SEND MEMORY)

Bevor die Daten ausgelesen werden können, muss die Software auf dem PC installiert werden. Beachten Sie dazu die Hinweise unter https://packd.li/ll/stm/ap/wi, starten Sie das Installationsprogramm und folgen der Installationsroutine.

Starten Sie nach erfolgreicher Installation die Applikation. Anschließend schließen Sie das mitgelieferte Übertragungskabel an der PC-Schnittstelle des Gerätes an. Auf der anderen Seite verbinden Sie das Kabel mit einem freien Port an Ihrem PC. Zum Übertragen der Daten halten Sie die Taste "SEND MEMORY" für 3 Sekunden gedrückt. Im Display erscheint "SENDING MEMO" und erlischt wieder, sobald die Daten übertragen sind.

SENDING MEMO 40 mmol/mol SLOW 90 17:03:08 TIME 52.8 A dB

Wird der gesamte Messspeicher auf den PC übertragen, kann die gesamte Übertragung längere Zeit andauern. Die Verbindung zum PC ist durch eine optisch entkoppelte Schnittstelle zur Verhinderung von Störeinflüssen bei der Echtzeitübertragung ausgelegt, wodurch nur moderate Datenübertragungsraten erreicht werden können.

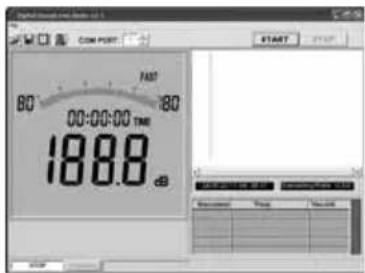

Digital Display Time 80 00:00:00 TIME 188.8 dB

11 Echtzeitaufzeichnung (SEND DATA)

Bei umfangreichen Messungen, bei dem der interne Gerätespeicher nicht ausreichend Platz für die aufgezeichneten Daten bietet, besteht die Möglichkeit, die Daten in Echtzeit auf den PC zu übertragen. Die Speicherung findet somit direkt auf dem PC statt. Ebenso können die Messwerte direkt auf dem PC-Monitor angezeigt und beobachtet werden.

Schließen Sie das Gerät wie unter Punkt 10 beschrieben an den PC an und starten die Software. Um den Datentransfer zu Starten, halten Sie die Taste "SEND DATA" für 3 Sekunden gedrückt. Im Display erscheint "SENDING". Alle aufgenommenen Daten werden nun am PC in Echtzeit dargestellt. Zum Beenden des Datentransfers erneut die Taste "SENDING DATA" für 3 Sekunden gedrückt halten.

12 DC / AC Ausgang

Das Gerät verfügt über analoge Signalausgänge. Über den DC-Ausgang wird das dB A bzw. dB C Signal ausgegeben für den Anschluss an z. B. Messschreiber (Chart recorder). Der AC- Ausgang stellt das ungefilterte Signal, welches direkt vom Mikrofon aufgezeichnet wird, zur Verfügung für den Anschluss an z. B. Oszilloskope.

DC AC OUTPUT

13 Kalibrierung und Justage

Die Überprüfung der Kalibrierung kann mit einem Schalldruckpegel-Kalibrator gemäß Norm IEC/EN 60942:2003ff durchgeführt werden. Dabei wird vom Kalibrator eine Sollautstärke von 94dB vorgegeben. und das Gerät sollte in der Einstellung 80 ...130 dB geprüft werden und die entsprechende Anzeige 94 dB zzgl. Toleranzbereich im Display anzeigen. Sollte eine Abweichung zu der Sollvorgabe vorhanden sein, können Sie das Messgerät mit der Kalibrierschraube auf die gewünschten 94 dB justieren.

Bei Langzeitmessungen empfiehlt es sich das Gerät mit einem geregeltem Netzteil zu betreiben (9 V, >= 500 mA DC, Hohlstecker 3,5 x 1,3 mm). Die Regelung und Filterung des Netzteiles sollte von guter Qualität sein, um eventuelle Rückwirkungen auf das Messsignal auszuschliessen (Wechselspannungsanteil (Ripple) <= 100mV).

15 Befestigen auf Stativen

Für bestimme Messaufgaben kann es hilfreich sein, das Gerät auf einem Staitv zu befestigen. Zum Befestigen drehen Sie das Gerät im Uhrzeigersinn auf ein 1/4" Stativ. Zum Lösen das Gerät entgegen dem Uhrzeigersinn drehen.

Hinweise zur Pflege und Wartung

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 23W23)
Messbereich manueller Bereich 30 dB ... 80 dB	40 dB ... 90 dB50 dB ... 100 dB60 dB ... 110 dB70 dB ... 120 dB80 dB ... 130 dB
Messbereich automatischer Bereich 30 dB	... 130 dB
Genauigkeit ± 1,5 dB (Referenzbedinung 94 dB / 1 kHz)
Dynamikbereich 50 dB
Testbedingung 94 dB, 1 kHz Sinussignal
Frequenzbereich 31,5 Hz ... 8 kHz
Messintervall Fast: 125 ms, Slow: 1 s
Auflösung digital Anzeige 0,1 dB, Messrate: 2 Messungen/Sekunde
Auflösung analog Anzeige 1 dB, Messrate: 20 Messungen/Sekunde
Mikrofon Elektret Kondensator Mikrofon
Datenspeicher 16.000 Messpunkte
AC Spannungsausgang 0,70 Vrms bei Voltausschlagca. 600 Ohm Ausgangsimpendanz
DC Spannungsausgang 10 mV/dB, ca. 100 Ohm Ausgangsimpendanz
Schnittstelle Optoisolierte RS 232
Systemvorraussetzungen Windows XP / Vista / 7 / 8 / 10 / 11, 32bit / 64bit
Stromversorgung	6 x 1,5 V AAA
Netzteilanschluß	DC 9V ≥ 500 mA (Ripple < 100 mV)
Arbeitstemperatur	0°C ... 40°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagertemperatur	-10°C ... 60°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	80 x 245 x 35 mm
Gewicht (inkl. Batterien)	350 g

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen.

Weitere Sicherheits- und Zusatzhinweise unter:

https://www.laserliner.com

!

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
