Producttype	Vriezer
Merk	Samsung
Model	RB33B610ESA
Voeding	Elektrisch (standaard netaansluiting)
Compartimenten	Koelkast en vriezer (twee deuren)
Reserveonderdelen beschikbaar	Handgrepen, deurrubbers, laden, scharnieren
Benodigde reparatiegereedschappen	Kruiskopschroevendraaier, platte schroevendraaier, sleutels van 8 mm, 10 mm, 11 mm, dopsleutels
Functie deur omkeerbaar	Mogelijk (procedure beschreven in de handleiding, vereist twee personen)
Veiligheid - Uitschakelen	Koppel het apparaat los voordat u reparaties of het omkeren van de deur uitvoert
Veiligheid - Hanteren	Het kantelen en installeren vereist minstens twee personen
Onderhoud - Rubbers	Vervangbaar door de gebruiker, bevestig zonder opening om koude luchtlekkage te voorkomen
Onderhoud - Laden	Demonteerbaar door de voorkant op te tillen, terugplaatsen in omgekeerde volgorde
Garantie - Reparaties	Niet-conforme reparaties of reparaties door een niet-erkende serviceverlener maken de garantie ongeldig
Handleiding beschikbaar	Downloadbaar als PDF op notice-facile.com, meertalig

Veelgestelde vragen - RB33B610ESA SAMSUNG

Hoe vervang ik het handvat van de vriezer?

Verwijder eerst de schroefafdekkingen met een platte schroevendraaier, draai vervolgens de schroeven los met een kruiskopschroevendraaier. Om te monteren, volgt u de omgekeerde procedure. Zorg ervoor dat er geen opening is tussen het handvat en de deur.

Hoe vervang ik het deurrubber?

Open de deur en verwijder het oude rubber. Bevestig het nieuwe rubber, zorg ervoor dat er geen opening is tussen het rubber en de deur om koude luchtlekkage te voorkomen.

Hoe verwijder ik een lade uit de vriezer?

Til voorzichtig de voorkant van de lade op en schuif deze eruit om hem te verwijderen. Om terug te plaatsen, volgt u de omgekeerde procedure.

Hoe keer ik de deuropening om?

Koppel het apparaat los. Verwijder de bovenste afdekking, ontkoppel de connectoren, draai vervolgens de bovenste, middelste en onderste scharnieren los. Monteer in omgekeerde volgorde. Deze handeling vereist twee personen.

Welke gereedschappen zijn nodig voor reparaties?

U heeft een kruiskopschroevendraaier, een platte schroevendraaier, een sleutel van 8 mm, 10 mm, 11 mm en dopsleutels nodig.

Kan ik zelf de scharnieren vervangen?

Ja, maar wees voorzichtig, want de deuren zijn zwaar. Het wordt aanbevolen om met twee personen te zijn en een karton op de vloer te leggen om krassen te voorkomen. Volg nauwgezet de procedure in de handleiding.

Wat te doen als het deurrubber beschadigd is?

Bestel een vervangend rubber dat overeenkomt met uw model. Verwijder het oude rubber en bevestig het nieuwe, zorg ervoor dat het perfect past om de afdichting te behouden.

Waarom sluit mijn deur slecht?

Controleer het rubber: het kan vervormd of verkeerd gepositioneerd zijn. Zorg ervoor dat het scharnier goed vastzit en dat de lade niet verkeerd is ingedrukt. Raadpleeg de handleiding voor afstellingen.

Welke reserveonderdelen zijn door de gebruiker vervangbaar?

De door de gebruiker vervangbare onderdelen zijn beperkt tot handgrepen (afhankelijk van modellen), rubbers, laden en scharnieren. Neem voor andere onderdelen contact op met een erkende service.

Hoe download ik de handleiding van mijn Samsung vriezer?

Ga naar notice-facile.com, zoek het model RB33B610ESA en download gratis de PDF. De handleiding is beschikbaar in meerdere talen.

GEBRUIKSAANWIJZING RB33B610ESA SAMSUNG

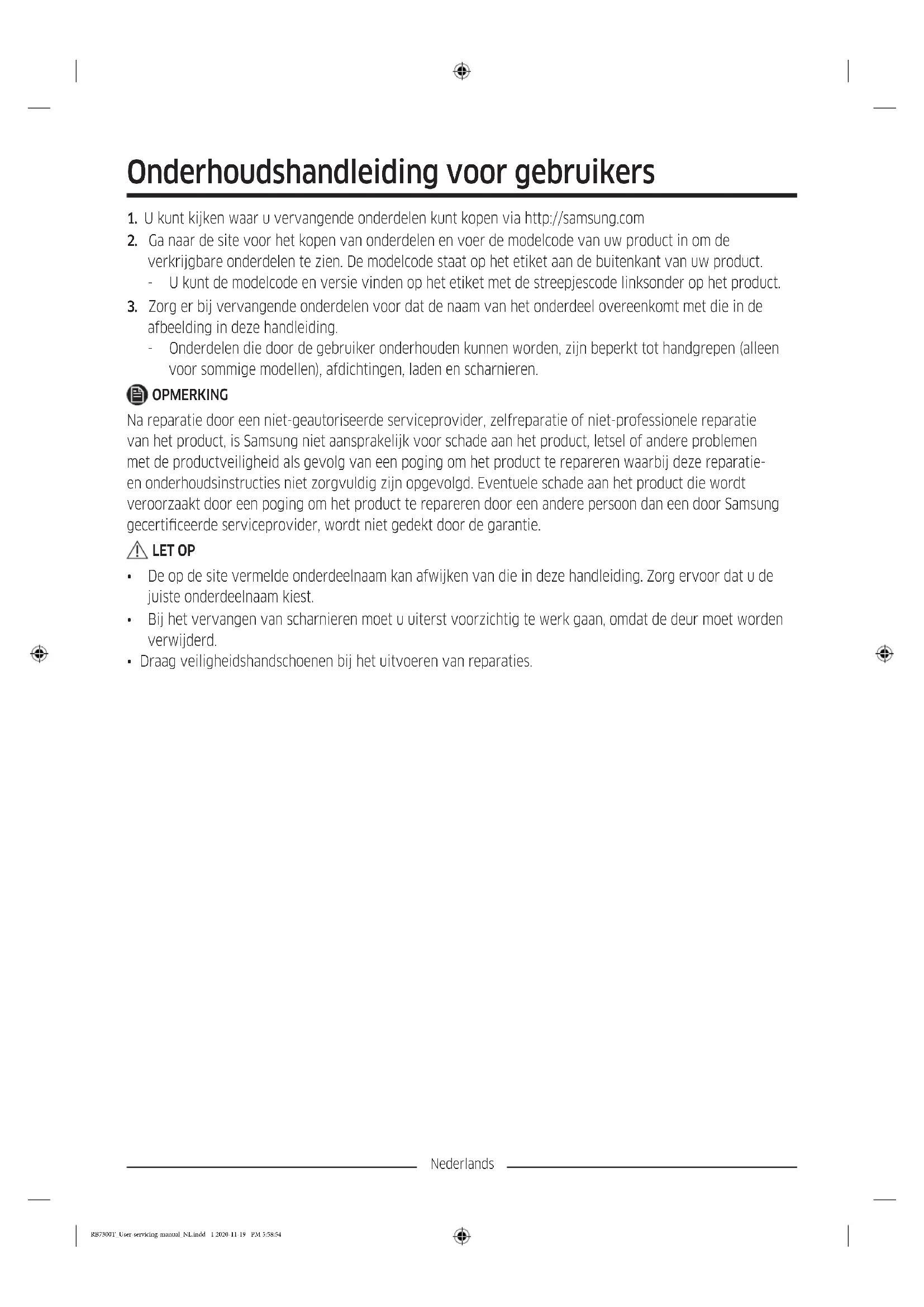

Onderhoudshandleiding voor gebruikers

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com
2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.
3. U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.
4. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.
5. Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), afdichtingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 02 03 04 05 03 04 06 07

01 Bovenste scharnier 02 Afdichting
03 Lade 04 Handgrepen (alleen bepaalde modellen)
05 Middelste scharnier 06 Etiket met streepjescode
07 Onderste scharnier

Nederlands

Vervangen van handgrepen

De modelnaam ziet er zo uit: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Wat er in plaats van de sterretjes staat, kan per model verschillen.

Een of meerdere sterretjes in de modelcode geven een modelvariant aan en kunnen een vervanging zijn voor (0-9) of (A-Z) in de modelcode.

LET OP

• Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.
• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.
• Draai de schroeven stevig aan bij het bevestigen van de handgreep.
• Controleer of de handgreep stevig vastzit voordat u het product gebruikt.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte

schroevendraaier

De handgrepen verwijderen

OPMERKING

Deze procedure is van toepassing op zowel de koelkast als het vriescompartiment.

1. Gebruik de platte schroevendraaier om de schroefafdekkingen te verwijderen.
2. Na het verwijderen van de handgreep plaatst u de schroefafdekkingen terug op de schroefgaten.
3. Gebruik een kruiskopschroevendraaier om de schroeven en de handgreep te verwijderen.

OPMERKING

Gebruik de schroeven om de handgreep op de tegenoverliggende zijde te bevestigen.

1. Monteer de nieuwe handgreep in omgekeerde volgorde van het demonteren.

Nederlands

Vervangen van afdichtingen

LET OP

Zorg ervoor dat u de afdichting stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

De afdichting verwijderen

Open de deur en verwijder de afdichting van de deur.

De afdichting vervangen

Bevestig een nieuwe afdichting aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe afdichting en de deur.

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

De lade verwijderen

Til de voorkant van de lade voorzichtig op en schuif deze eruit.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Nederlands

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.
• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controleer of het scharnier stevig vastzit op de kast.
• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

⚠ WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier steeksleutel van 11 mm

dopsleutel van 10 mm copsleutel van 8 mm steeksleutel van 10 mm

Nederlands

De deur omkeren

OPMERKING

Keer bij modellen met handgrepen eerst de handgrepen om. (Raadpleeg het gedeelte 'Vervangen van handgrepen (voor modellen met stanghandgrepen)' voor uitgebreide informatie.)

1. Sluit de koelkastdeur en verwijder met een kruiskopschroevendraaier de schroeven waarmee de bovenkap (A) vastzit.

2. Til de bovenkap (A) voorzichtig op en plaats deze bovenop de koelkast.

- Wees voorzichtig bij het optillen van de bovenkap (A). Eronder is een draad aangesloten.

1. Verwijder de draad en kabelaansluiting die op de houder onder de bovenkap zijn geplaatst.

- Deze stap is op sommige modellen mogelijk niet van toepassing.

LET OP

Trek niet te hard aan de aansluitingen.

1. Koppel de kabelaansluiting (A) los.

- Deze stap is op sommige modellen mogelijk niet van toepassing.

Nederlands

1. Gebruik een dopsleutel (8 mm) om de schroeven te verwijderen waarmee het bovenste scharnier (A) is bevestigd.

LET OP

Voorkom dat de koelkastdeur valt door deze stevig vast te houden terwijl u de schroeven verwijdert.

1. Open de koelkastdeur en til de deur op om deze van de middelste scharnier te verwijderen. Bewaar de deur op een veilige plaats.

LET OP

De deur is zwaar. Om schade en letsel te voorkomen, moet u voorzichtig zijn met het verwijderen van de deur.

1. Open de vriezerdeur en gebruik een dopsleutel (8 mm) om de schroeven te verwijderen waarmee het onderste scharnier (A) is bevestigd.

Nederlands

1. Terwijl de vriezerdeur op het onderste scharnier (A) steunt, trekt u langzaam het onderste scharnier (A) los om dit uit de houder op de bodem van de koelkast te verwijderen. Zodra het onderste scharnier (A) uit de houder is verwijderd, verwijdert u dit van de vriezerdeur. Vervolgens trekt u de vriezerdeur naar beneden om deze van het middelste scharnier (B) te verwijderen.

LET OP

Voorkom dat de vriezerdeur valt door de deur stevig vast te houden totdat deze veilig verwijderd is van het middelste scharnier (B).

1. Gebruik een kruiskopschroevendraaier en een dopsleutel (10 mm) om de schroeven te verwijderen waarmee het middelste scharnier (A) is bevestigd.

2. Monteer in omgekeerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen.

LET OP

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

Nederlands
