RB33B610ESA - Congelator SAMSUNG - Manual de utilizare gratuit

Tip produs	Congelator
Marcă	Samsung
Model	RB33B610ESA
Alimentare	Electrică (conectare la rețea standard)
Compartimente	Frigider și congelator (două uși)
Piese de schimb disponibile	Mânere, garnituri de ușă, sertare, balamale
Unelte de reparație necesare	Șurubelniță Phillips, șurubelniță plată, chei de 8 mm, 10 mm, 11 mm, chei tubulară
Funcție inversare ușă	Posibilă (procedură descrisă în manual, necesită două persoane)
Siguranță - Deconectare	Deconectați aparatul înainte de orice intervenție de reparație sau inversare a ușii
Siguranță - Manipulare	Înclinarea și instalarea necesită cel puțin două persoane
Întreținere - Garnituri	Înlocuibile de către utilizator, fixați fără spațiu pentru a evita scurgerile de aer rece
Întreținere - Sertare	Demontabile prin ridicarea părții din față, reasamblare în ordine inversă
Garanție - Reparații	Reparațiile neconforme sau efectuate de un service neautorizat anulează garanția
Manual disponibil	Descărcabil în PDF pe notice-facile.com, multilingv

Întrebări frecvente - RB33B610ESA SAMSUNG

Cum să înlocuiesc mânerul congelatorului?

Scoateți mai întâi capacele șuruburilor cu o șurubelniță plată, apoi deșurubați șuruburile cu o șurubelniță Phillips. Pentru reasamblare, urmați procedura inversă. Asigurați-vă că nu rămâne niciun spațiu între mâner și ușă.

Cum să schimb garnitura ușii?

Deschideți ușa și scoateți garnitura veche. Fixați garnitura nouă asigurându-vă că nu există spațiu între garnitură și ușă pentru a evita scurgerile de aer rece.

Cum să scot un sertar din congelator?

Ridicați ușor partea din față a sertarului și trageți-l pentru a-l scoate. Pentru reinstallare, urmați procedura inversă.

Cum să inversez deschiderea ușilor?

Deconectați aparatul. Scoateți capacul superior, deconectați conectorii, apoi deșurubați balamalele superioară, centrală și inferioară. Reasamblați în ordine inversă. Această operațiune necesită două persoane.

Ce unelte sunt necesare pentru reparații?

Veți avea nevoie de o șurubelniță Phillips, o șurubelniță plată, o cheie de 8 mm, 10 mm, 11 mm și chei tubulară.

Pot înlocui balamalele singur?

Da, dar fiți precaut deoarece ușile sunt grele. Se recomandă să fiți doi și să puneți un carton pe podea pentru a evita zgârieturile. Urmați cu strictețe procedura din manual.

Ce fac dacă garnitura ușii este deteriorată?

Comandați o garnitură de schimb corespunzătoare modelului dumneavoastră. Scoateți garnitura veche și fixați-o pe cea nouă asigurându-vă că este perfect ajustată pentru a menține etanșeitatea.

De ce nu se închide bine ușa mea?

Verificați garnitura: poate fi deformată sau poziționată greșit. Asigurați-vă că balamaua este bine fixată și că sertarul nu este împins greșit. Consultați manualul pentru reglaje.

Ce piese de schimb pot fi înlocuite de utilizator?

Piesele înlocuibile de utilizator sunt limitate la mânere (în funcție de modele), garnituri, sertare și balamale. Pentru orice altă piesă, contactați un service autorizat.

Cum să descarc manualul congelatorului meu Samsung?

Accesați notice-facile.com, căutați modelul RB33B610ESA și descărcați PDF-ul gratuit. Manualul este disponibil în mai multe limbi.

MANUAL DE UTILIZARE RB33B610ESA SAMSUNG

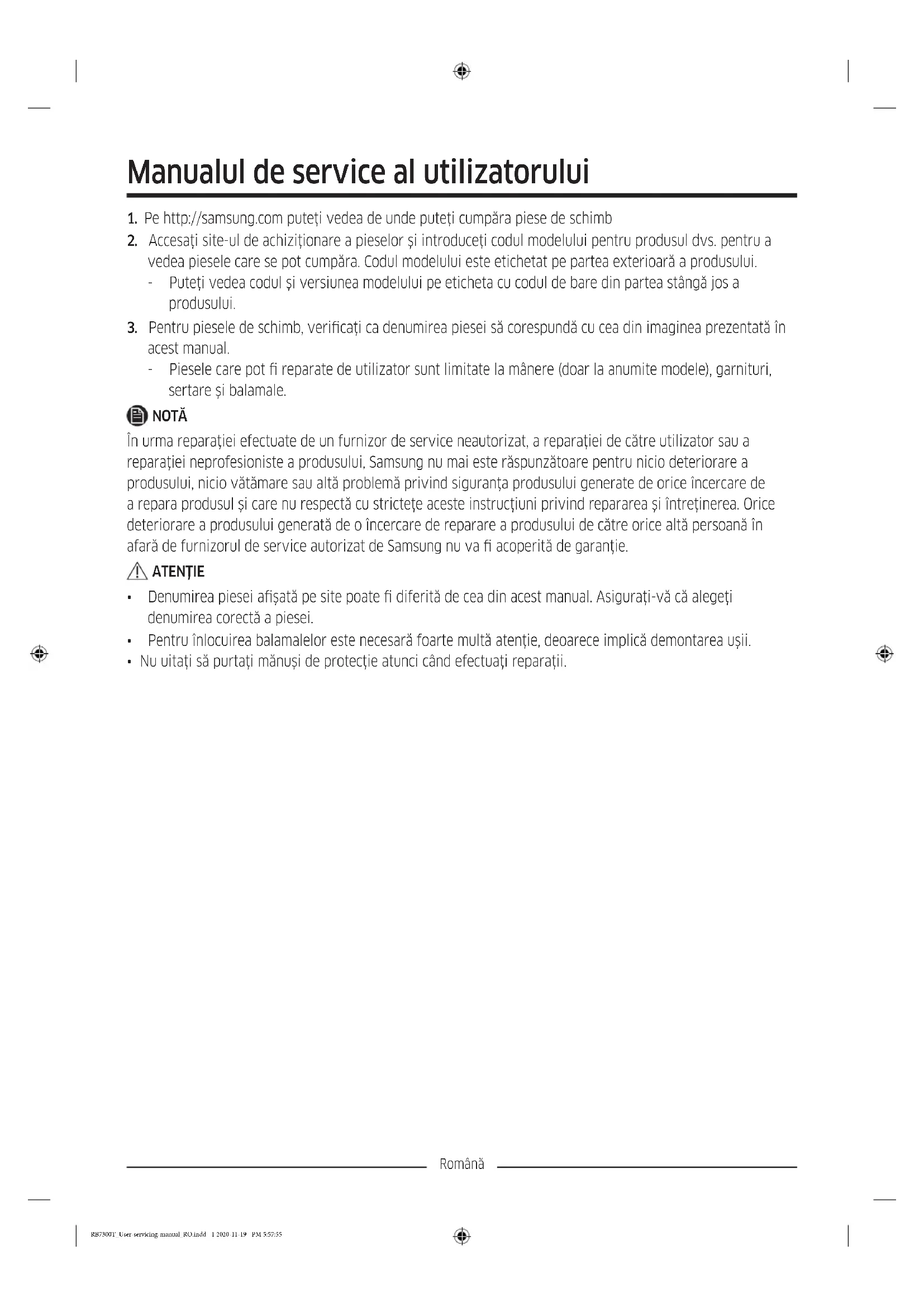

Manualul de service al utilizatorului

1. Pe http://samsung.com puteți vedea de unde puteți cumpăra piese de schimb
2. Accesați site-ul de achiziționare a pieselor și introduceți codul modelului pentru produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului.
3. Puteți vedea codul și versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.
4. Pentru piesele de schimb, verificați ca denumirea piesei să corespundă cu cea din imaginea prezentată în acest manual.
5. Piesele care pot fi reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare și balamale.

NOTĂ

În urma reparației efectuate de un furnizor de service neautorizat, a reparației de către utilizator sau a reparației neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranța produsului generate de orice încercare de a repara produsul și care nu respectă cu strictețe aceste instrucțiuni privind repararea și întreținerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va fi acoperită de garanție.

⚠️ ATENTIE

• Denumirea piesei afișată pe site poate fi diferită de cea din acest manual. Asigurați-vă că alegeți denumirea corectă a piesei.
• Pentru înlocuirea balamalelor este necesară foarte multă atenție, deoarece implică demontarea ușii.
• Nu uitați să purtați mănuși de protecție atunci când efectuați reparații.

Română

Imaginea efectivă și piesele furnizate ale frigiderului pot diferi, în funcție de model și de țară.

01 Balama superioară 02 Garnitură
03 Sertar 04 Mânere (doar la anumite modele)
05 Balama mijlocie 06 Etichetă cu codul de bare
07 Balama inferioară

Română

Înlocuirea mânerului

Denumirile modelelor au următorul format: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Elementele care înlocuiesc asteriscurile pot diferi în funcție de model.

Asteriscul/asteriscurile din codul modelului indică un model de variantă și poate înlocui (0-9) sau (A-Z) în codul modelului.

⚠️ ATENTIE

• Atunci când înlocuți mânerul ușii, fiți atenți să nu zgâriați partea frontală a ușii.
• Apăsați ferm mânerele în suporturi. Asigurați-vă că nu există spațiu între suporturi și ușă.
• Strângeti bine şuruburile atunci când prindeți mânerul.
• Verificați mânerul să fie bine prins înainte de a utiliza produsul.

Şurubelniță Phillips Şurubelniță cu cap plat

Pentru a demonta mânerele

NOTĂ

Această procedură se aplică atât frigiderelor cât și congelatoarelor.

1. Folosiți o şurubelniță cu cap plat pentru a scoate capacele şuruburilor.

- După detașarea mânerului, atașati capacele şuruburilor înapoi la orificiile şuruburilor.

1. Folosiți o şurubelniță Phillips pentru a scoate şuruburile și a detașa mânerul.

NOTĂ

Folosiți aceste şuruburi pentru a fixa mânerul pe partea opusă.

1. Asamblati mânerul nou în ordinea inversă dezasamblării.

Română

Înlocuirea garniturii

ATENTIE

Asigurați-vă că fixați bine garnitura. În mod contrar, se poate pierde aerul rece din frigider.

Pentru a scoate garnitura

Deschideți ușa și îndepărtați garnitura de la ușă.

Pentru a înlocui garnitura

Prindeți o garnitură nouă la ușa frigiderului. Asigurați- vă că nu există spațiu între garnitura nouă și ușă.

Înlocuirea sertarului

ATENTIE

Verificați sertarul să fie introdus corect în șină în timpul asamblării.

Pentru a scoate sertarul

Ridicați ușor de partea din față a sertarului și glisați-o afară.

Pentru a remonta sertarele

Remontarea sertarelor se face în ordine inversă față de pașii pentru scoatere.

Română

Înlocuirea balamalei

Pentru a înlocui balamalele, trebuie mai întâi să scoateți uşile.

ATENTIE

• Când scoateți ușile, fiți foarte atenți, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneti un covoraș moale sau un carton pe podea pentru a împiedica zgârierea ușii atunci când așezați ușile pe jos.
• Deoarece balamalele trebuie manevrate cu grijă și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un service tehnic profesionist.
• Dacă scoateți balamaua fără a ține ușa, aceasta poate să cadă și să cauzeze vătămare corporală.
• Asigurati-vă că axul este bine strâns pe balama.
• Verificați ca balamaua să fie bine prinsă pe cadru.
• Asigurati-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior.

AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.
• Deconectați cablul de alimentare înainte de a inversa ușile.

Şurubelniță Phillips Şurubelniță cu cap plat Cheie de 11 mm

Cheie tubulară de 10 mm Cheie tubulară de 8 mm Cheie de 10 mm

Română

Inversarea uşii

NOTĂ

Pentru modelele cu mânere, inversați mai întâi mânerele. (Pentru informații detaliate, consultați secțiunea „Înlocuirea mânerului (pentru modelele cu mânere cu bare)”.)

1. Cu ușa frigiderului închisă, utilizați o șurubelniță Phillips pentru a scoate șuruburile ce fixează capacul superior (A).

2. Ridicati uşor capacul superior (A) și aşezati-1 pe frigider.

- Aveți grijă când ridicati capacul superior (A). Există un fir conectat dedesubtul acestuia.

1. Scoateți firul și conectorul cu fir amplasat pe suportul de sub capacul superior.

- Este posibil ca acest pas să nu se aplice la unele modele.

ATENTIE

Nu trageți conectorii prea mult.

1. Deconectați conectorul cu fir (A).

- Este posibil ca acest pas să nu se aplice la unele modele.

Română

1. Folosiți o cheie tubulară (8 mm) pentru a scoate şuruburile care fixează balamaua superioară (A).

ATENTIE

Pentru a împiedica ușa frigiderului să cadă, nu uitați să o țineți bine în timp ce scoateți șuruburile.

1. Deschideți ușa frigiderului, apoi ridicăți ușa pentru a o scoate din balamaua mijlocie. Puneți ușa întrun loc sigur.

ATENTIE

Uşa este grea. Pentru a evita daunele sau leziunile, aveți grijă la demontarea uşii.

1. Deschideți ușa congelatorului, apoi folosiți o cheie tubulară (8 mm) pentru a scoate șuruburile care fixează balamaua inferioară (A).

Română

1. Cu uşa congelatorului susținută de balamaua inferioară (A), trageți încet balamaua inferioară (A) pentru a o scoate din suportul din partea de jos a frigiderului. După ce balamaua inferioară (A) este scoasă din suport, scoateți-o de pe ușa congelatorului, apoi trageți ușa congelatorului în jos pentru a o scoate din balamaua mijlocie (B).

ATENTIE

Pentru a preveni căderea ușii congelatorului, asigurați-vă că țineți ușa congelatorului până când este scoasă în siguranță de pe balamaua mijlocie (B).

1. Folosiți o şurubelniță Phillips și o cheie tubulară (10 mm) pentru a scoate şuruburile care fixează balamaua mijlocie (A).

2. Reasamblati în ordine inversă dezasamblării după ce înlocuiti balamaua superioară, mijlocie și/sau inferioară.

ATENTIE

- Asigurați-vă că sunt conectați corect conectorii cu fir. - Aveți grijă să nu deteriorați firele când fixați capacul superior

Română
