RB33B610ESA - Külmik SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Sügavkülmik
Bränd	Samsung
Mudel	RB33B610ESA
Toide	Elektriline (standardne võrgupistik)
Sektsioonid	Külmik ja sügavkülmik (kahe uksega)
Saadaval varuosad	Käepidemed, uksetihendid, sahtlid, hinged
Vajalikud remonditööriistad	Ristpeakruvikeeraja, lameda otsaga kruvikeeraja, 8 mm, 10 mm, 11 mm mutrivõtmed, pesamutrivõtmed
Ukse ümberpööramise funktsioon	Võimalik (protseduur on kirjeldatud juhendis, vajab kahte inimest)
Ohutus - lahtiühendamine	Enne remondi- või ukse ümberpööramist ühendage seade vooluvõrgust lahti
Ohutus - käsitsemine	Kallutamine ja paigaldamine nõuab vähemalt kahte inimest
Hooldus - tihendid	Kasutaja poolt vahetatavad, kinnitage ilma vaheta, et vältida külma õhu leket
Hooldus - sahtlid	Eemaldatavad, tõstes esiosa üles, tagasipanek vastupidises järjekorras
Garantii - remonditööd	Mittevastav või volitamata teeninduse poolt tehtud remont tühistab garantii
Juhend saadaval	Allalaaditav PDF-failina saidilt notice-facile.com, mitmekeelne

Korduma kippuvad küsimused - RB33B610ESA SAMSUNG

Kuidas vahetada sügavkülmiku käepidet?

Eemaldage esmalt kruvide katted lameda otsaga kruvikeerajaga, seejärel keerake kruvid lahti ristpeakruvikeerajaga. Tagasipanekuks järgige vastupidist protseduuri. Veenduge, et käepideme ja ukse vahel ei oleks vahesid.

Kuidas vahetada uksetihendit?

Avage uks ja eemaldage vana tihend. Kinnitage uus tihend, veendudes, et tihendi ja ukse vahel ei ole vahesid, et vältida külma õhu leket.

Kuidas eemaldada sügavkülmiku sahtel?

Tõstke õrnalt sahtli esiosa üles ja lükake see eemaldamiseks välja. Uuesti paigaldamiseks järgige vastupidist protseduuri.

Kuidas pöörata uste avanemissuunda?

Ühendage seade vooluvõrgust lahti. Eemaldage ülemine kate, ühendage pistikud lahti, seejärel keerake lahti ülemine, keskmine ja alumine hing. Pange uuesti kokku vastupidises järjekorras. See toiming vajab kahte inimest.

Milliseid tööriistu on remondiks vaja?

Teil on vaja ristpeakruvikeerajat, lameda otsaga kruvikeerajat, 8 mm, 10 mm, 11 mm mutrivõtit ja pesamutrivõtmeid.

Kas ma saan hinged ise vahetada?

Jah, kuid olge ettevaatlik, sest uksed on rasked. Soovitatav on olla kaks ja panna põrandale papp, et vältida kriimustusi. Järgige juhendis olevat protseduuri täpselt.

Mida teha, kui uksetihend on kahjustatud?

Tellige oma mudelile vastav varutihend. Eemaldage vana tihend ja kinnitage uus, veendudes, et see on täiuslikult sobiv tiheduse säilitamiseks.

Miks mu uks ei sulgu korralikult?

Kontrollige tihendit: see võib olla deformeerunud või valesti paigutatud. Veenduge, et hing on korralikult kinnitatud ja sahtel pole valesti sisse lükatud. Reguleerimiseks vaadake juhendit.

Milliseid varuosi saab kasutaja ise vahetada?

Kasutaja poolt vahetatavad osad piirduvad käepidemetega (vastavalt mudelile), tihendite, sahtlite ja hingedega. Muude osade puhul võtke ühendust volitatud teenindusega.

Kuidas alla laadida oma Samsungi sügavkülmiku juhendit?

Minge saidile notice-facile.com, otsige mudelit RB33B610ESA ja laadige PDF tasuta alla. Juhend on saadaval mitmes keeles.

KASUTUSJUHEND RB33B610ESA SAMSUNG

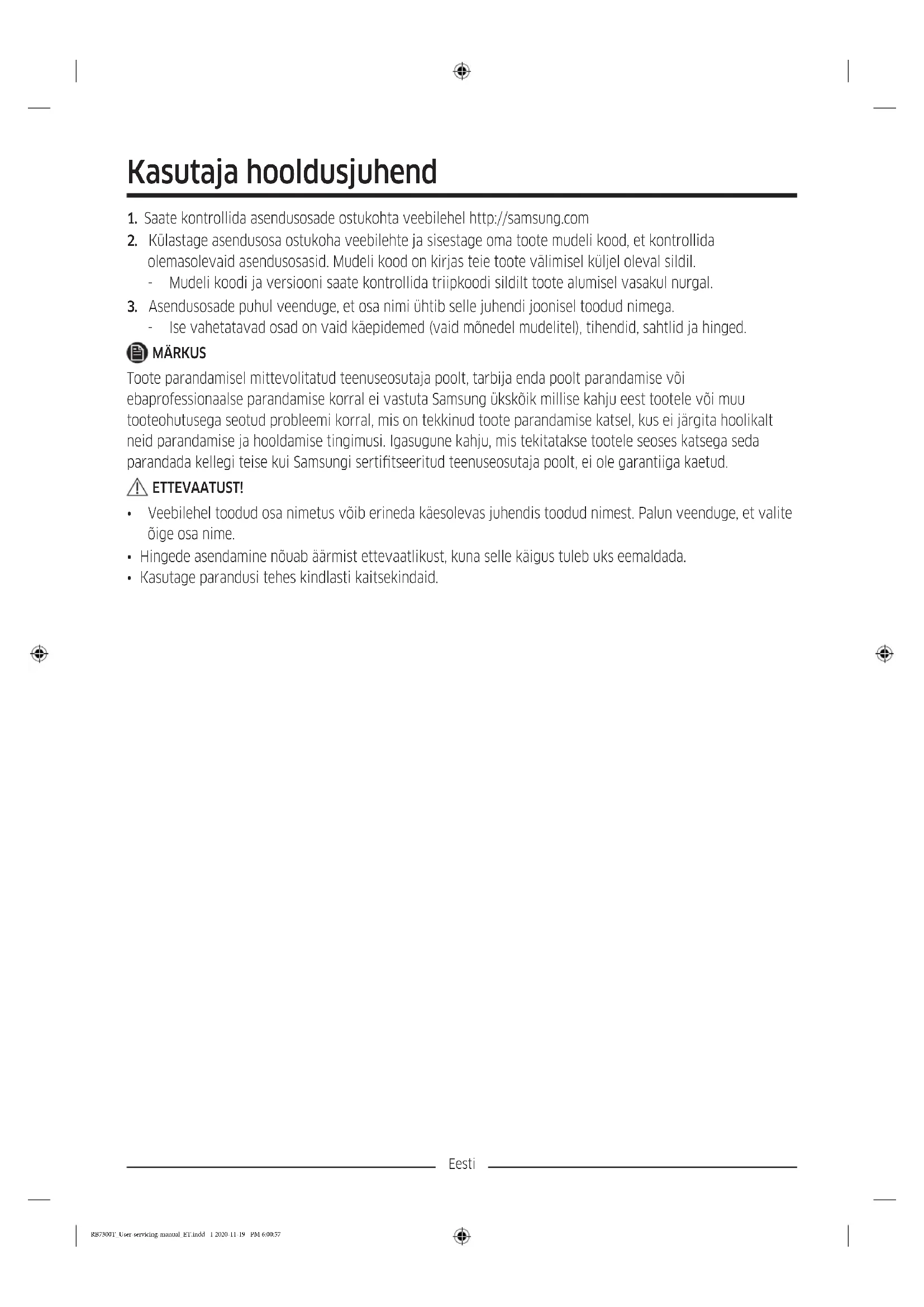

Kasutaja hooldusjuhend

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com
2. Kūlastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung üksköik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

Külmiku tegelik välimus ja elementide nimekiri võivad erineda söltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend
03 Sahtel 04 Käepidemed (ainult teatud mudelitel)
05 Keskmine hing 06 Triipkoodi silt
07 Alumine hing

Eesti

Käepideme asendamine

Mudeli nimi näeb välja selline: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

See, mis tärnide asemel on, vöib söltuvalt mudelist erineda.

Tärn(id) mudeli koodis viitavad mudeli variandile ja võivad mudeli koodis asendada (0-9) või (A-Z).

ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.
• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.
• Käepidet kinnitades keerake kruvid tugevalt kinni.
• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni.

Vajalikud tööriistad (pole kaasas)

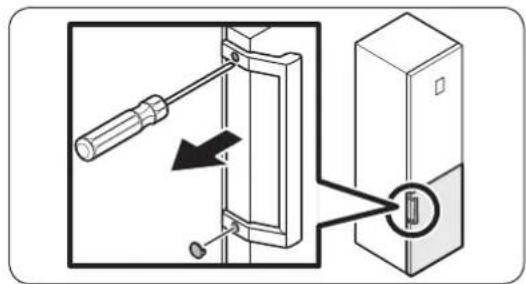

Käepidemete eemaldamine

MÄRKUS

See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

1. Kasutage kruvikatete eemaldamiseks lamepeakruvikeerajat.

2. Pärast käepideme eemaldamist kinnitage kruvikatted tagasi kruviaukudele.

3. Kasutage kruvide ja käepideme eemaldamiseks ristpeakruvikeerajat.

MÄRKUS

Kasutage neid kruvisid käepideme vastasküljele kinnitamiseks.

1. Paigaldage uus käepide lahtivõtmise suunistele vastupidises järjekorras.

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm öhk külmikust välja tulla.

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse küljest.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

Sahtli eemaldamiseks

Töstke veidi sahtli esiotsa ja libistage see välja.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras.

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.
• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti

10 mm padrunvõti 8 mm padrunvõti 10 mm mutrivõti

Eesti

Uksepoolsuse vahetamine

MÄRKUS

Käepidemega mudelite puhul vahetage köigepealt käepideme asend. (Üksikasjaliku teabe saamiseks vt jaotist „Käepideme asendamine (kangkäepidemega mudelitel)“.)

1. Kui uks on suletud, eemaldage ristpeakruvikeerajaga ülemise katte (A) kinnituskruvid.

2. Töstke ülemine kate (A) örnalt üles ja asetage see külmkapi otsa.

- Olge ülemise katte (A) töstmisel ettevaatlik. Selle alla on kinnitatud juhe.

1. Eemaldage peamise katte alt hoidikust juhe ja juhtmeühendused.

Ärge tömmake ühendusi liiga kövasti.

1. Ühendage juhtmeühendus (A) lahti.

1. Eemaldage padrunvõtmega (8 mm) ülemise hinge (A) kinnituskruvid.

ETTEVAATUST!

Külmiku ukse kukkumise vältimiseks hoidke seda kruvide eemaldamise ajal tugevasti kinni.

1. Avage külmiku uks ja seejärel tõstke seda, et see keskmiselt hingelt eemaldada. Hoidke ust kindlas kohas.

ETTEVAATUST!

Uks on raske. Kahjustuste või vigastuste vältimiseks olge ukse eemaldamisel väga ettevaatlik.

1. Avage sügavkülmiku uks ja seejärel eemaldage padrunvõtmega (8 mm) alumise hinge (A) kinnituskruvid.

Eesti

1. Kui sügavkülmiku uks toetub alumisele hingele (A), tömmake aeglaselt alumist hinge (A), et see külmiku all olevast hoidikust välja võtta. Kui alumine hing (A) on hoidikust välja võetud, eemaldage see sügavkülmiku ukse küljest ja seejärel tömmake sügavkülmiku uks alla, et see keskmiselt hingelt (B) eemaldada.

ETTEVAATUST!

Sügavkülmiku ukse kukkumise vältimiseks hoidke seda keskmiselt hingelt (B) eemaldamise ajal tugevasti kinni.

1. Eemaldage ristpeakruvikeeraja ja padrunvõtmega (10 mm) keskmise hinge (A) kinnituskruvid.

2. Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks

Eesti
