RB33B610ESA - Mrazák SAMSUNG - Bezplatný návod k obsluze

Typ výrobku	Mraznička
Značka	Samsung
Model	RB33B610ESA
Napájení	Elektrické (standardní připojení k síti)
Oddíly	Chladnička a mraznička (dvoje dveře)
Dostupné náhradní díly	Rukojeti, těsnění dveří, zásuvky, panty
Potřebné opravářské nástroje	Křížový šroubovák, plochý šroubovák, klíče 8 mm, 10 mm, 11 mm, nástrčné klíče
Funkce převěšení dveří	Možné (postup popsaný v návodu, vyžaduje dvě osoby)
Bezpečnost - Odpojení	Před jakýmkoli opravářským zásahem nebo převěšením dveří odpojte spotřebič
Bezpečnost - Manipulace	Naklánění a instalace vyžadují alespoň dvě osoby
Údržba - Těsnění	Uživatelsky vyměnitelné, upevněte bez mezer, aby nedocházelo k únikům studeného vzduchu
Údržba - Zásuvky	Demontovatelné zvednutím přední části, montáž zpětným postupem
Záruka - Opravy	Neodborné opravy nebo opravy neautorizovaným servisem ruší záruku
Návod k dispozici	Ke stažení ve formátu PDF na notice-facile.com, vícejazyčný

Často kladené otázky - RB33B610ESA SAMSUNG

Jak vyměnit rukojeť mrazničky?

Nejprve odstraňte krytky šroubů plochým šroubovákem, poté odšroubujte šrouby křížovým šroubovákem. Při montáži postupujte opačným postupem. Ujistěte se, že mezi rukojetí a dveřmi není žádná mezera.

Jak vyměnit těsnění dveří?

Otevřete dveře a odstraňte staré těsnění. Upevněte nové těsnění a ujistěte se, že mezi těsněním a dveřmi není mezera, aby nedocházelo k únikům studeného vzduchu.

Jak vyjmout zásuvku z mrazničky?

Jemně zvedněte přední část zásuvky a vysuňte ji ven. Při opětovné instalaci postupujte opačným postupem.

Jak převěsit dveře?

Odpojte spotřebič. Odstraňte horní kryt, odpojte konektory, poté odšroubujte horní, střední a spodní pant. Montáž proveďte v opačném pořadí. Tato operace vyžaduje dvě osoby.

Jaké nástroje jsou potřebné pro opravy?

Budete potřebovat křížový šroubovák, plochý šroubovák, klíče 8 mm, 10 mm, 11 mm a nástrčné klíče.

Mohu vyměnit panty sám?

Ano, ale buďte opatrní, protože dveře jsou těžké. Doporučuje se být ve dvou a položit na zem karton, aby nedošlo k poškrábání. Pečlivě dodržujte postup uvedený v návodu.

Co dělat, když je těsnění dveří poškozené?

Objednejte náhradní těsnění odpovídající vašemu modelu. Odstraňte staré těsnění a upevněte nové tak, aby bylo dokonale přiléhající, aby byla zachována těsnost.

Proč se mi dveře špatně zavírají?

Zkontrolujte těsnění: může být deformované nebo špatně umístěné. Ujistěte se, že je pant řádně upevněn a že zásuvka není špatně zasunutá. Pro nastavení nahlédněte do návodu.

Které náhradní díly může uživatel vyměnit sám?

Uživatelsky vyměnitelné díly jsou omezeny na rukojeti (podle modelů), těsnění, zásuvky a panty. Pro jakýkoli jiný díl kontaktujte autorizovaný servis.

Jak stáhnout návod k mé mrazničce Samsung?

Přejděte na notice-facile.com, vyhledejte model RB33B610ESA a zdarma stáhněte PDF. Návod je k dispozici v několika jazycích.

NÁVOD K OBSLUZE RB33B610ESA SAMSUNG

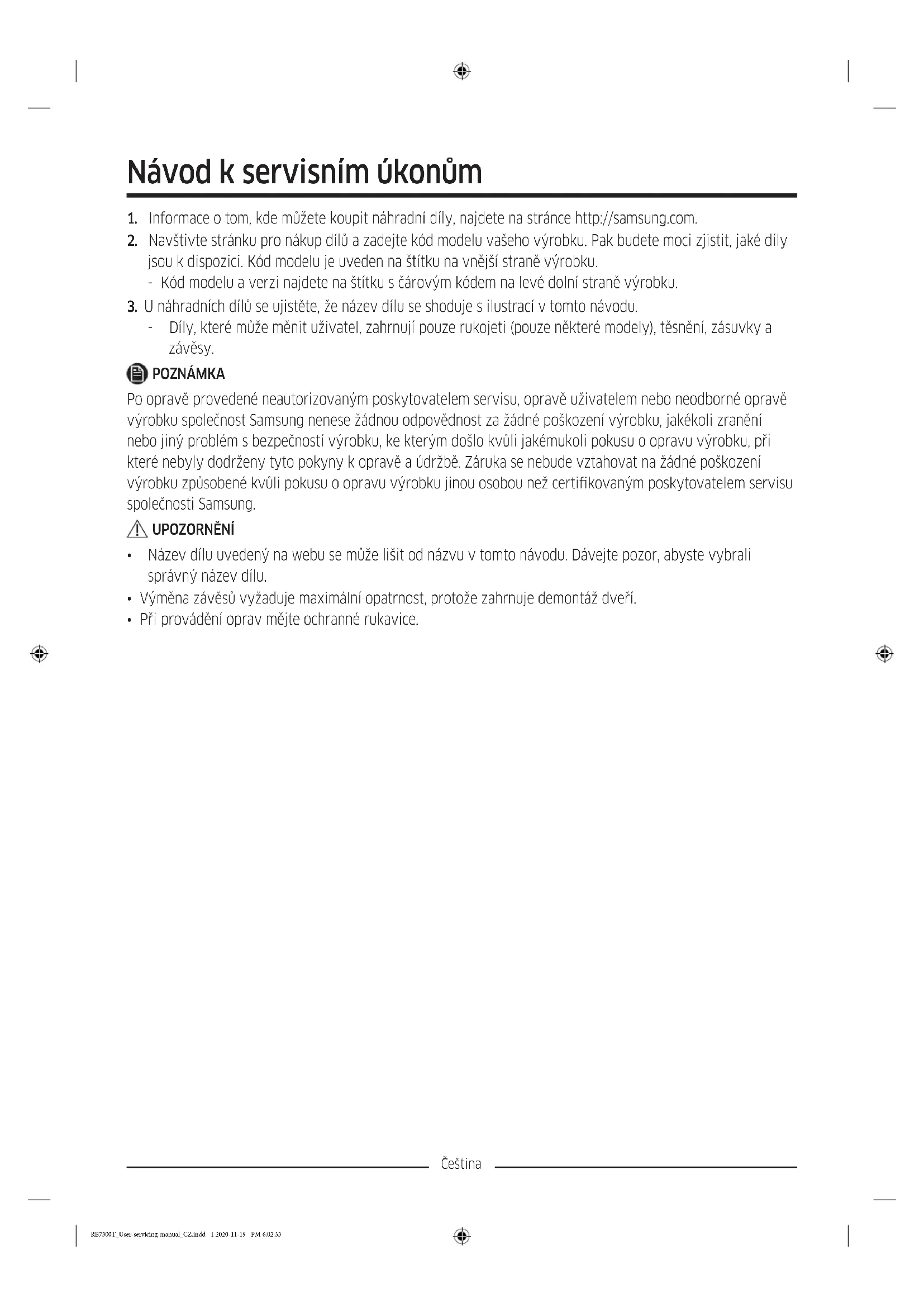

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění
03 Zásuvka 04 Rukojeti (pouze vybrané modely)
05 Prostřední závěs 06 Štítek s čárovým kódem
07 Spodní závěs

Čeština

Výměna rukojeti

Název modelu vypadá následovně: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

To, co symbolizují hvězdičky, se může u jednotlivých modelů lišit.

Hvězdičky v kódu modelu značí variantu modelu a v kódu modelu mohou nahrazovat číslice (0–9) nebo písmena (A–Z).

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák

Demontáž rukojetí

POZNÁMKA

Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

1. Použijte plochý šroubovák k sejmutí krytů šroubů.

2. Po sejmutí rukojeti nasadte kryty šroubů. zpět na otvory šroubů.

3. Křížovým šroubovákem vyšroubujte šrouby a sejměte rukojeť.

POZNÁMKA

Těmito šrouby upevněte rukojeť na opačné straně.

1. Novou rukojeť sestavte podle stejného postupu, který jste použili při demontáži, ale v opačném pořadí.

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Výměna zásuvky

UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Vytažení zásuvky

Mírně zvedněte předek zásuvky a vysuňte ji.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

UPOZORNĚNÍ

• Při demontáži dveří budte velmi opatrní, protože dveře jsou těžké.
• Pred výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Pred obrácením směru otvíráni dveří odpojte síťový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm

Nástrčkový klíč 10 mm Nástrčkový klíč 8 mm Plochý klíč 10 mm

Čeština

Změna směru otevírání dveří

POZNÁMKA

U modelů s rukojeťmi nejprve rukojeti přemístěte na druhou stranu. (Podrobné informace najdete v části „Výměna rukojeti (u modelů s tyčovým typem rukojeti)“.)

1. Se zavřenými dveřmi chladničky křížovým šroubovákem vyšroubujte šrouby upevnůjící horní kryt (A).

2. Lehce nadzvedněte horní kryt (A) a položte jej nahoru na chladničku.

- Při zvedání horního krytu (A) postupujte opatrně. Pod ním se nachází připojený kabel.

1. Odstraňte kabel a konektor kabelu, umístěné na držáku pod horním krytem.

- Tento krok se nemusí vztahovat na některé modely.

UPOZORNĚNÍ

Netahejte za konektory príliš silně.

1. Odpojte konektor kabelu (A).

- Tento krok se nemusí vztahovat na některé modely.

Čeština

1. Pomocí nástrčkového klíče (8 mm) demontujte šrouby upevňující horní závěs (A).

⚠ UPOZORNĚNÍ

Abyste zabránili pádu dveří chladničky, pevně je při demontáži šroubů přidržujte.

1. Otevřete dveře chladničky a poté je nadzvedněte, abyste je vysadili z prostředního závěsu. Uložte dveře na bezpečném místě.

⚠️ UPOZORNĚNÍ

Dveře jsou těžké. Chcete-li zabránit poškození nebo zranění, postupujte při vyjmutí dveří opatrně.

1. Otevřete dveře mrazničky a poté pomocí nástrčkového kliče (8 mm) demontujte šrouby upevňující spodní závěs (A).

Čeština

1. S dveřmi mrazničky stále nasazenými na spodním závěsu (A) pomalu zatáhněte za spodní závěs (A), abyste jej demontovali z držáku ve spodní části chladničky. Po demontáži spodního závěsu (A) z držáku jej sejměte ze dveří mrazničky a poté zatáhněte dveře mrazničky směrem dolů, abyste je vysadili z prostředního závěsu (B).

⚠️ UPOZORNĚNÍ

Abyste zabránili pádu dveří mrazničky, pevně je až do bezpečné demontáže prostředního závěsu (B) přidržujte.

1. Pomocí křížového šroubováku a nástrčkového klíče (10 mm) vyšroubujte šrouby upevnující prostřední závěs (A).

2. Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáž v opačném pořadí kroků postupu demontáže.

⚠️ UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste nepoškodili kabely.

Čeština

Opatrne zdvihnite prednú stranu zásuvky a vytiahnite ju.

Opätovná montáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže.

Slovenčina

Výmena pántu

10 mm nástrčkový klůč 8 mm nástrčkový klůč 10 mm klůč

Slovenčina

Zmena smeru otvárania dvierok

POZNÁMKA

- Pri zdvíhaní horného krytu (A) postupujte opatrne. Nájdete pod ním káblové pripojenie.

1. Odpojte káblový konektor (A).

- Nemusi to platit pre všetky modely.

Slovenčina

1. Otvorte dvierka chladničky a následne ich nadvihnutím zložte zo stredného pántu. Dvierka odložte na bezpečnom mieste.

POZOR

V snahe predíst pádu dvierok mrazničky ich nezabudnite pevne držať, až pokým ich bezpečne nezložíte zo stredného pántu (B).
