RB33B610ESA - Mraznička SAMSUNG - Bezplatný návod na obsluhu

Typ produktu	Mraznička
Značka	Samsung
Model	RB33B610ESA
Napájanie	Elektrické (štandardná sieťová prípojka)
Priehradky	Chladnička a mraznička (dvoje dvier)
Dostupné náhradné diely	Rukoväte, tesnenia dverí, zásuvky, závesy
Potrebné opravné nástroje	Krížový skrutkovač, plochý skrutkovač, kľúče 8 mm, 10 mm, 11 mm, nástrčné kľúče
Funkcia obrátenia dverí	Možné (postup popísaný v návode, vyžaduje dve osoby)
Bezpečnosť - Odpojenie	Pred akýmkoľvek zásahom do opravy alebo obrátenia dverí odpojte spotrebič
Bezpečnosť - Manipulácia	Nakláňanie a inštalácia vyžadujú minimálne dve osoby
Údržba - Tesnenia	Vymeniteľné používateľom, upevnite bez medzery, aby ste zabránili únikom studeného vzduchu
Údržba - Zásuvky	Demontovateľné zdvihnutím prednej časti, montáž opačným postupom
Záruka - Opravy	Neodborné opravy alebo opravy neautorizovaným servisom rušia záruku
Návod k dispozícii	Stiahnuteľný vo formáte PDF na notice-facile.com, viacjazyčný

Často kladené otázky - RB33B610ESA SAMSUNG

Ako vymeniť rukoväť mrazničky?

Najskôr odstráňte krytky skrutiek plochým skrutkovačom, potom odskrutkujte skrutky krížovým skrutkovačom. Pri montáži postupujte opačne. Uistite sa, že medzi rukoväťou a dverami nie je žiadna medzera.

Ako vymeniť tesnenie dverí?

Otvorte dvere a odstráňte staré tesnenie. Upevnite nové tesnenie a uistite sa, že medzi tesnením a dverami nie je medzera, aby ste zabránili únikom studeného vzduchu.

Ako vybrať zásuvku z mrazničky?

Jemne zdvihnite prednú časť zásuvky a vysuňte ju. Pri opätovnej inštalácii postupujte opačne.

Ako obrátiť otváranie dverí?

Odpojte spotrebič. Odstráňte horný kryt, odpojte konektory, potom odskrutkujte horný, stredný a dolný záves. Zmontujte v opačnom poradí. Táto operácia vyžaduje dve osoby.

Aké nástroje sú potrebné na opravy?

Budete potrebovať krížový skrutkovač, plochý skrutkovač, kľúč 8 mm, 10 mm, 11 mm a nástrčné kľúče.

Môžem vymeniť závesy sám?

Áno, ale buďte opatrní, pretože dvere sú ťažké. Odporúča sa byť dvaja a položiť na podlahu kartón, aby ste predišli poškriabaniu. Dôsledne dodržiavajte postup v návode.

Čo robiť, ak je tesnenie dverí poškodené?

Objednajte náhradné tesnenie zodpovedajúce vášmu modelu. Odstráňte staré tesnenie a upevnite nové, pričom dbajte na to, aby bolo dokonale prispôsobené na zachovanie tesnosti.

Prečo sa moje dvere zle zatvárajú?

Skontrolujte tesnenie: môže byť deformované alebo zle umiestnené. Uistite sa, že záves je dobre upevnený a že zásuvka nie je zle zasunutá. Pre nastavenia si pozrite návod.

Ktoré náhradné diely sú vymeniteľné používateľom?

Náhradné diely vymeniteľné používateľom sú obmedzené na rukoväte (podľa modelov), tesnenia, zásuvky a závesy. Pre akúkoľvek inú časť kontaktujte autorizovaný servis.

Ako stiahnuť návod k mojej mrazničke Samsung?

Prejdite na notice-facile.com, vyhľadajte model RB33B610ESA a bezplatne si stiahnite PDF. Návod je k dispozícii vo viacerých jazykoch.

NÁVOD NA OBSLUHU RB33B610ESA SAMSUNG

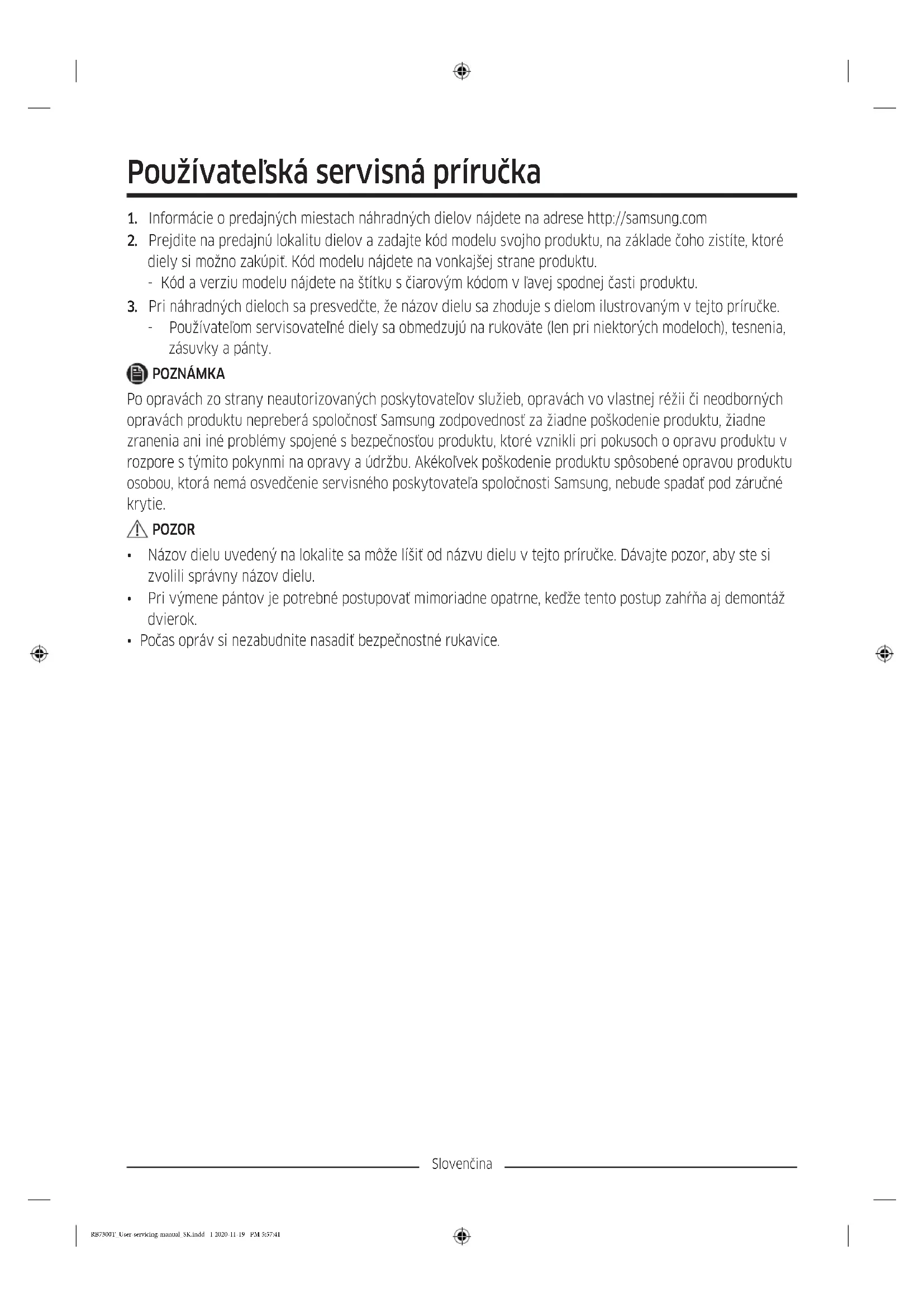

Používatel'ská servisná príručka

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com
2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu.
3. Kód a verziu modelu nájdete na štítku s čiarovým kódom v l'avej spodnej časti produktu.
4. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.
5. Používatelom servisovatelné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovatelov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnostou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékolvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie.

POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.
• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahrňa aj demontáž dvierok.
• Počas opráv si nezabudnite nasadit bezpečnostné rukavice.

Slovenčina

Skutočný vzhľad a uvedené diely chladničky sa môžu líšit v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie
03 Zásuvka 04 Rúčky (iba príslušné modely)
05 Stredný pánt 06 Štítok s čiarovým kódom
07 Spodný pánt

Slovenčina

Výmena rukoväte

Názov modelu vyzerá takto: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Miesta označené hviezdičkou sa budú líšit v závislosti od modelu.

Hviezdičky v kóde modelu označujú variant modelu. V kóde modelu budú nahradené číslicami (0 až 9) alebo písmenami (A až Z).

POZOR

• Pri výmene rúčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok.
• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.
• Pri upevňovaní rúčok skrutky silno utiahnite.
• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené.

Potrebné nástroje (nedodávajú sa)

Križový skrutkovač Plochý skrutkovač

Demontáž rúčok

POZNÁMKA

Tento postup platí pre priestory chladničky aj mrazničky.

1. Na odstránenie krytiek skrutiek použite skrutkovač s plochou hlavou.

2. Po demontáži rúčky na skrutkovacie otvory znova založte kryty skrutiek.

3. Na odskrutkovanie skrutiek a demontáž rúčky použite krížový skrutkovač.

POZNÁMKA

Pomocou týchto skrutiek upevnite rúčku na opačnú stranu.

1. Novú rúčku namontujte v opačnom poradí demontáže.

Slovenčina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch.

Demontáž tesnenia

K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor.

Výmena zásuvky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správne vložená do kolajničky.

Demontáž zásuvky

Pred výmenou pántu je najprv potrebné demontovať dvierka.

POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnost.
• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.
• Kedže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.
• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.
• Presvedčte sa, že je valček dôsledne upevnený k pántu.
• Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke.
• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ludí.
• Pred zmenou smeru otáčania dvierok odpojte napájací kábel.

Potrebné nástroje (nedodávajú sa)

Križový skrutkovač Plochý skrutkovač 11 mm klúč

Pri modeloch s rúčkami najprv obrátte polohu rúčok. (Podrobnejšie informácie si prečítajte v časti „Výmena rukováte (pri modeloch s lištovými rúčkami)“.)

1. Pri zatvorených dvierkach chladničky odskrutkujte krížovým skrutkovačom skrutky upevňujúce horný kryt (A).

2. Opatrne nadvihnite horný kryt (A) a položte ho na chladničku.

1. Demontujte kábel a káblový konektor umiestnený v držiaku pod horným krytom.

- Nemusí to platit' pre všetky modely.

POZOR

Za konektory neťahajte príliš silno.

1. Na odskrutkovanie skrutiek, ktoré upevňujú horný pánt (A), použite nástrčkový klůč (8 mm).

POZOR

Aby sa predišlo pádu dvierok chladničky, nezabudnite ich počas odskrutkovania skrutiek pridržiavat.

Dvierka sú tažké. Pri ich vyberaní postupujte opatrne. Predídete tak poškodeniu alebo úrazu.

1. Otvorte dvierka mrazničky a pomocou nástrčkového klúča (8 mm) odstráňte skrutky upevňujúce spodný pánt (A).

Slovenčina

1. Ked budú dvierka mrazničky spočívať na spodnom pánte (A), pomaly potiahnite za spodný pánt (A), čím ho vyberiete z držiaka v spodnej časti chladničky. Po vybratí spodného pántu (A) z držiaka ho vyberte z dvierok mrazničky. Následne potiahnutím dvierok mrazničky smerom nadol ich zložte zo stredného pántu (B).

POZOR

1. Na odskrutkovanie skrutiek, ktoré pridržiavajú stredný pánt (A), použite krížový skrutkovač a nástrčkový klúč (10 mm).

2. Opätovná montáž po výmene horného, stredného alebo spodného pántu spočíva v opačnom poradí krokov demontáže.

POZOR

- Ubezpečte sa, že sú káblové konektory správne pripojené. - Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

Slovenčina
