RB33B610ESA - Fryser SAMSUNG - Gratis brugsanvisning og manual

Produkttype	Fryser
Mærke	Samsung
Model	RB33B610ESA
Strømforsyning	Elektrisk (standard stikkontakt)
Rum	Køleskab og fryser (to døre)
Reservedele tilgængelige	Håndtag, dørpakninger, skuffer, hængsler
Nødvendige reparationsværktøjer	Stjerneskruetrækker, flad skruetrækker, 8 mm, 10 mm, 11 mm nøgler, topnøgler
Funktion til vending af dør	Muligt (procedure beskrevet i manualen, kræver to personer)
Sikkerhed - Afbrydelse	Afbryd apparatet før enhver reparation eller dørvending
Sikkerhed - Håndtering	Vipning og installation kræver mindst to personer
Vedligeholdelse - Pakninger	Kan udskiftes af brugeren, monteres uden mellemrum for at undgå kold luft lækage
Vedligeholdelse - Skuffer	Kan demonteres ved at løfte fronten, montering i omvendt rækkefølge
Garanti - Reparationer	Ikke-overensstemmende reparationer eller reparationer af et ikke-godkendt serviceværksted annullerer garantien
Manual tilgængelig	Kan downloades som PDF på notice-facile.com, flersproget

Ofte stillede spørgsmål - RB33B610ESA SAMSUNG

Hvordan udskifter jeg fryserens håndtag?

Fjern først skruebeskytterne med en flad skruetrækker, skru derefter skruerne ud med en stjerneskruetrækker. For at montere igen, følg den omvendte procedure. Sørg for, at der ikke er nogen mellemrum mellem håndtaget og døren.

Hvordan udskifter jeg dørpakningen?

Åbn døren og fjern den gamle pakning. Monter den nye pakning, og sørg for, at der ikke er mellemrum mellem pakningen og døren for at undgå kold luft lækage.

Hvordan fjerner jeg en skuffe fra fryseren?

Løft forsigtigt skuffens forside, og skub den ud for at fjerne den. For at genmontere, følg den omvendte procedure.

Hvordan vender jeg døråbningen?

Afbryd apparatet. Fjern den øverste afdækning, afbryd stikforbindelserne, skru derefter de øverste, midterste og nederste hængsler ud. Monter i omvendt rækkefølge. Denne operation kræver to personer.

Hvilke værktøjer er nødvendige til reparationer?

Du skal bruge en stjerneskruetrækker, en flad skruetrækker, en 8 mm, 10 mm, 11 mm nøgle og topnøgler.

Kan jeg selv udskifte hængslerne?

Ja, men vær forsigtig, da dørene er tunge. Det anbefales at være to personer og lægge et stykke pap på gulvet for at undgå ridser. Følg omhyggeligt proceduren i manualen.

Hvad gør jeg, hvis dørpakningen er beskadiget?

Bestil en erstatningspakning, der passer til din model. Fjern den gamle pakning, og monter den nye, og sørg for, at den sidder perfekt for at opretholde tætheden.

Hvorfor lukker min dør dårligt?

Kontroller pakningen: den kan være deform eller forkert placeret. Sørg for, at hængslet er fastgjort korrekt, og at skuffen ikke er skubbet forkert ind. Se manualen for justeringer.

Hvilke reservedele kan udskiftes af brugeren?

De dele, der kan udskiftes af brugeren, er begrænset til håndtag (afhængigt af model), pakninger, skuffer og hængsler. For andre dele skal du kontakte et godkendt serviceværksted.

Hvordan downloader jeg manualen til min Samsung fryser?

Gå til notice-facile.com, søg efter model RB33B610ESA, og download PDF'en gratis. Manualen er tilgængelig på flere sprog.

BRUGSANVISNING RB33B610ESA SAMSUNG

Phillips-skruvmejsel Spårmejsel

Ta loss handtagen

OBS!

Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel

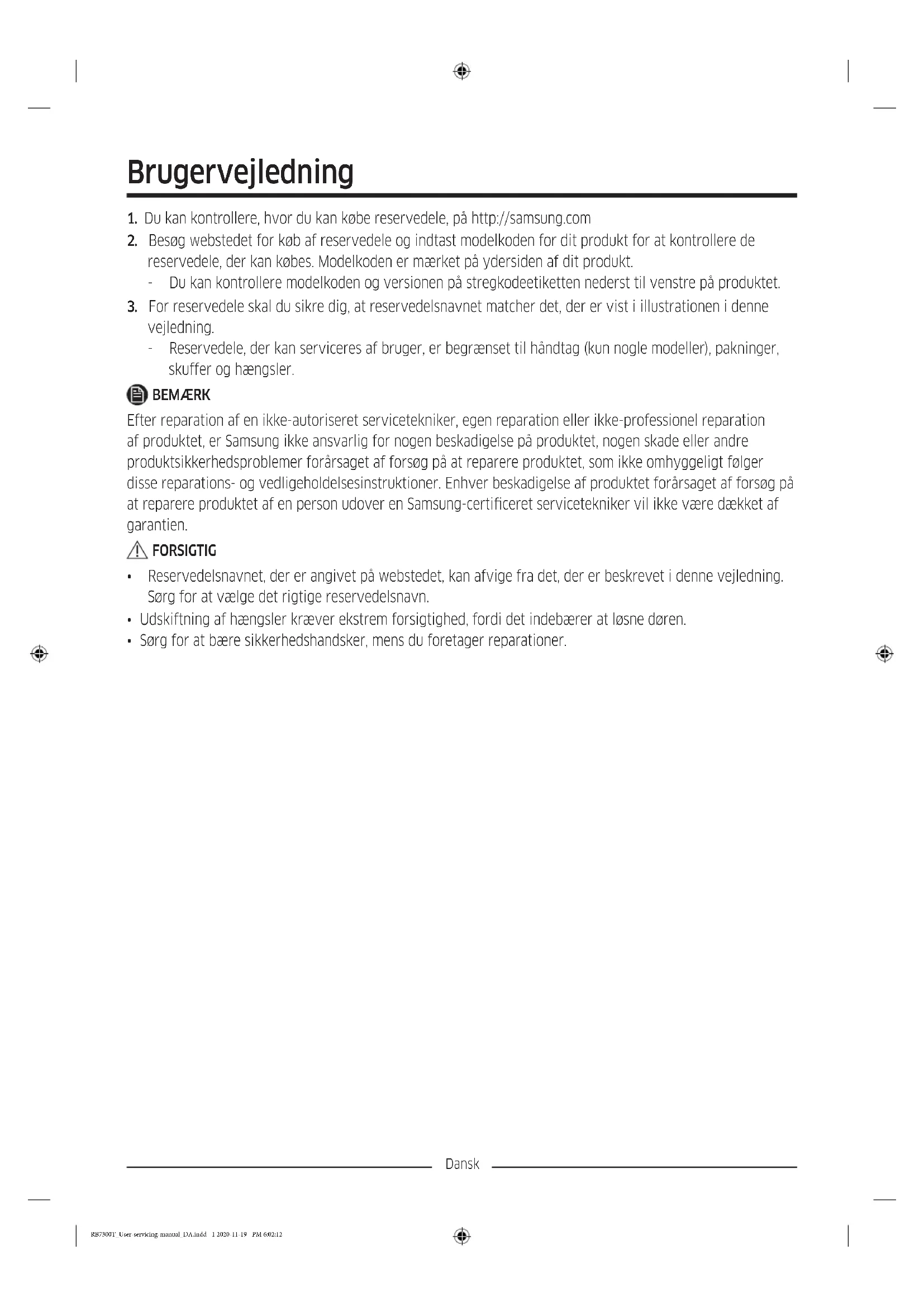

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com
2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt.
3. Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.
4. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.
5. Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler.

BEMÆRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien.

! FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.
• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.
• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Dansk

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 ∅verste hængsel 02 Pakning
03 Skuffe 04 Håndtag (kun relevante modeller)
05 Midterste hængsel 06 Stregkodeetiket
07 Nederste hængsel

Dansk

Udskiftning af håndtag

Modelnavnet ser sådan ud: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Hvad der erstatter stjernerne kan variere afhængigt af modellen.

Stjerne(r) i modelkoden angiver en variantmodel og kan erstatte (0-9) eller (A-Z) i modelkoden.

FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.
• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.
• Skru skruerne godt fast, när du fastgør håndtaget.
• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet.

Krævede værktøjer (medfølger ikke)

Stjerneskruetrækker Skruetrækker med flad kærv

Sådan afmonteres håndtagene

BEMÆRK

Denne procedure gælder for både køleskabs- og fryserrummet.

1. Brug en skruetrækker med flad kærv til at fjerne skruedækslerne.

- Sæt skruedækslerne tilbage på skruehullerne efter afmontering af håndtaget.

1. Brug en stjerneskruetrækker for at fjerne skruerne og afmontere håndtaget.

BEMÆRK

Brug disse skruer til at fastgøre håndtaget på den modsatte side.

1. Montér det nye håndtag i omvendt rækkefølge af afmonteringen.

Dansk

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

Sådan fjernes pakningen

Åbn døren, og fjern pakningen fra døren.

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Udskiftning af skuffe

FORSIGTIG

Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.

Sådan fjernes skuffen

Løft forsigtigt forsiden af skuffen op, og træk den ud.

Sådan monteres skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Dansk

Udskiftning af hængsel

For at udskifte hængslerne skal du først fjerne dørene.

FORSIGTIG

• Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge.
• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridsen på døren, när du sætter dørene ned.
• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service.
• Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader.
• Sørg for, at akslen er strammet ordentligt på hængslet.
• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.
• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.
• Tag strømstikket ud af køleskabet, før du vender dørene.

Krævede værktøjer (medfølger ikke)

Stjerneskruetrækker Skruetrækker med flad kærv 11 mm fastnøgle

10 mm topnøgle 8 mm topnøgle 10 mm fastnøgle

Dansk

Vending af døren

BEMÄRK

For modeller med håndtag skal håndtagene vendes først. (Der findes detaljerede oplysninger i afsnittet "Udskiftning af håndtag (for modeller med tærskelhåndtag)".)

1. Luk fryserdøren, og brug en stjerneskruetrækker til at fjerne skruerne, der fastholder topdækslet (A).

2. Løft forsigtigt topdækslet (A), og læg det oven på køleskabet.

- Vær forsigtig, når du løfter topdækslet (A). Der er en ledning tilsluttet under det.

1. Fjern ledningen og ledningsstikket placeret på holderen under topdækslet.

- Dette trin gælder muligvis ikke for nogle modeller.

FORSIGTIG

Undgå at trække for hårdt i stikket.

1. Frakobl ledningsstikket (A).

- Dette trin gælder muligvis ikke for nogle modeller.

Dansk

1. Brug en topnøgle (8 mm) til at fjerne skruerne, der fastholder det øverste hængsel (A).

! FORSIGTIG

For at forhindre, at køleskabsdøren vælter, skal du sørge for at holde godt fast på køleskabsdøren, mens du fjerner det øverste hængsel.

1. Løft døren for at fjerne den fra det midterste hængsel. Opbevar døren på et sikkert sted.

! FORSIGTIG

Døren er tung. For at forhindre skade eller personskade skal du være forsigtig, når du fjerner døren.

1. Åbn fryserdøren, og brug en topnøgle (8 mm) til at fjerne skruerne, der fastholder det nederste hængsel (A).

Dansk

1. Med fryserdøren siddende på det nederste hængsel (A), trækkes langsomt i nederste hængsel (A) for at fjerne det fra holderen i bunden af køleskabet. Når det nederste hængsel (A) er fjernet fra holderen, fjernes det fra fryserdøren, og derefter trækkes fryserdøren ned for at fjerne den fra det midterste hængsel (B).

! FORSIGTIG

For at forhindre fryserdøren i at falde, skal du sørge for at holde godt fast på fryserdøren, indtil den er fjernet sikkert fra det midterste hængsel (B).

1. Brug en stjerneskruetrækker og topnøgle (10 mm) til at fjerne skruerne, der fastholder det midterste hængsel (A).

2. Genmonter i den modsatte rækkefølge for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel.

FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet

Dansk
